Восстанавливаем шаровую опору своими руками

Когда проводится замена нижних или верхних узлов

Срок службы этих узлов зависит от многих факторов, в первую очередь это, качество изготовления, условия эксплуатации транспортного средства. Признаками выхода их из строя могут служить наличие таких признаков, как увеличение усилия при повороте рулевого колеса, скрипы в передней подвеске во время движения, появление различных стуков. Причиной выхода их из строя раньше установленного срока чаще всего становится повреждение защитного чехла опоры.

Иногда достаточно его простой замены, если это произвести своевременно, для восстановления работоспособности узла. В любом случае для выполнения замены пыльника или узла в целом, придётся выполнить его демонтаж. Это вполне можно выполнить своими руками. Следует поднять автомобильным домкратом переднюю часть машины, снять колесо.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Далее производят выпрессовку шарнира из поворотного кулака или рычага подвески. Выполнение этой работы зависит от конструктивных особенностей машины. Сам шарнир может крепиться двумя, тремя, четырьмя болтами. Новая передняя шаровая опора устанавливается в обратном снятию порядке. Как запрессовать шаровую опору подробно останавливаться не будем, для каждого вида передней подвески разработан свой способ установки шарнира.

Mitsubishi (Мицубиси) 三菱

Mitsubishi Pajero

Старейший японский конгломерат Мицубиси ведет свою деятельность с 1870 года. На волне подъема промышленности Японии в начале 20-го века, конгломерат Mitsubishi начал заниматься производством судов, самолетов, двигателей и другого промышленного оборудования. Первый автомобиль Mitsubishi Model A был выпущен в 1917 году. Он стал первым серийным японский автомобилем.

За всю историю Mitsubishi претерпевала немало взлетов и падений. Череда скандалов и закрытие производств по всему миру не пошли на пользу компании, а в 2016 году компания Nissan поглотила Mitsubishi.

Выбор маслосъемных колпачков

«Жальте, как пчела»: ускоренный курс самообороны для суровой реальности

Ремонт шаровых опор посредством замены деталей

Еще одним вариантом восстановления шаровых опор является замена деталей, которые вышли из строя. Тем не менее, производители и надежные сервисные центры рекомендуют не делать этого, так как прессование движимых деталей шаровой опоры не может произойти с тем же качеством, что и на заводе, поэтому в большинстве случаев такая особенность ремонт не позволит почувствовать качественный результат. Эксперты не рекомендуют выполнять никаких других вариантов ремонта шаровой опоры, кроме как замена. Причин тому достаточно много:

• ни один сервис не сможет выполнить работу на самом деле качественно и без плохих последствий;
• восстановленная порой за большие деньги шаровая опора может уже на следующий день выйти из строя;
• среди негативных аспектов восстановления опоры можно также вспомнить снижение безопасности поездки на автомобиле;
• комплект запчастей для ремонта и выполнение необходимых работ часто оказывается не дешевле, чем замена опоры;
• даже использование оригинальных деталей, которые невозможно достать, не гарантирует высокого качества восстановления;
• если ваша машина стоит на гарантии, вам никогда не поменяют отдельно детали опоры, а выполнят полноценную замену модуля.

Все эти особенности говорят о том, что лучше не менять отдельно части опоры и не выполнять некачественное восстановление. Даже при отсутствии денежных средств на ремонт следует подождать, пока такая возможность появиться, ведь иначе вы подвергаете опасности себя и ваших пассажиров. Даже самый качественный ремонт опоры может проявить себя уже в первые дни эксплуатации, ни один мастер не даст гарантию того, что восстановленная опора проходит хотя бы месяц. Поэтому следует задуматься над тем, почему все истинные специалисты настолько против любых способов восстановления шаровой.

«Мерседес Симплекс»

Создателем этого дорожного автомобиля был В. Майбах, который успешно применил конструктивные новинки. Четырехцилиндровый двигатель с магнето Боша объемом 3050 см куб. находился спереди. Диаметр каждого цилиндра равнялся 90 мм, ход поршня составлял 120 мм. Мощность двигателя достигала 33 л.с., число оборотов в минуту — 1200. В коробке передач было 4 передних и 1 задняя ступени. Вместо скользящих применили шарикоподшипники. Вместо ручной регулировки газа использовалась педаль акселератора. Имелись: система смазки двигателя; механическая тормозная система; цепной привод на задние колеса. Продолговатая, низко закрепленная рама, укороченное осевое расстояние и в то же время увеличенное колесное, позволило сбалансировать центр тяжести. Масса самого «Симплекса» равнялась 900 кг, максимальная скорость автомобиля 80 км/ч. Он имел кузов в версии: «фаэтон», «турваген», «двойное тоно», «тоно».

Другое оборудование

Использование абразивной установки

Инструмент для работы:

Аккумуляторные шкафы

Чем смазывать шаровые опоры

Разнообразные посторонние шумы, так раздражающие водителя при езде, часто имеют одну и ту же причину — недостаточно смазанные шаровые опоры (ШО). Стоит ли относиться к этому как к досадной неизбежности, или опоры лучше всё-таки смазывать? Каждый водитель решает для себя сам, однако существуют проверенные рекомендации, основанные на практическом опыте

Предпочтительнее им следовать, если не хотите тратить лишние деньги из-за проблем с такой важной деталью автомобиля, как шаровые опоры

Смазывать или нет?

Нужно ли смазывать шаровые опоры перед установкой и в процессе эксплуатации? Чтобы дать правильный ответ, стоит понять принцип устройства любой из таких опор. Она может быть устроена по-разному, но в ней обязательно присутствие шарового шарнира, а также пальца. Для упора шарнира служит основание, сверху опору прикрывает пыльник.

При работе происходит постоянное смещение шарнира, что способствует быстрому его износу. Кроме того, в пустом пространстве между основой и пыльником часто скапливается грязь, которая мешает работе детали. Тревожный признак в данном случае — появление стуков и скрипов. Чтобы этого не произошло, пространство под пыльником необходимо полностью забивать автосмазкой

Очень важно знать, чем лучше смазать шаровые опоры для наиболее долговечного их функционирования

Чем смазывать шаровые

Чем смазать шаровую опору перед установкой? Наиболее распространены следующие варианты:

• на литиевой основе;
• на кальциевой основе.

Из литиевых автосмазок популярны Литол-24 и ЦИАТИМ-201. В них нефть и литиевое мыло присутствуют в разных пропорциях, различаются они также составом дополнительных добавок.

Присутствующие в Литоле-24 стабилизирующие вещества обеспечивают хорошую сохранность шарнира и небольшой расход смазки в процессе его работы. Однако эта автосмазка плохо переносит низкие температуры. ЦИАТИМ-201 стабилизирует ШО в меньшей степени, зато лучше предохраняет их от мороза, да и стоит дешевле.

Автофаворит

Билет 19 вопрос 20

Банки партнеры:

Форумы владельцев

Про устройство

Если вы не перешли на ссылку вверху и не прочитали, здесь немного напомню про строение. Нужно понимать, что шаровая опора служит для подвижного соединения, которое может вращаться, то есть движение сразу в нескольких плоскостях. В автомобилях применяется в основном в передней подвеске, для поворота передних колес.

• Есть цилиндрический корпус.
• Полимерный вкладыш, который в него погружается.
• Металлический палец или «шар» или стержень, названий много. С одно стороны имеет сферический элемент, с другой стороны стержень с резьбой.
• Пыльник, защищает конструкцию от проникновения пыли и грязи.
• Прижимная пружина или вообще дно. Кстати иногда ее нет, если опора не разборная.

Вот так вот бегло, но нам это нужно для того чтобы понять как производить восстановление.

Шаровая опора предназначена для надежного подвижного крепления ступицы колеса к рычагу подвески. Состоит шаровая опора из шарового пальца, корпуса и пластмассового вкладыша. Корпус шаровой опоры либо сваривается точечной сваркой из двух половинок со штампованными, сферическими углублениями с отверстием под палец в одной из них или является толстостенным металлическим стаканом в который вставляется вкладыш с пальцем, после чего ставится дно, а край завальцовывается чтобы конструкция не разбиралась.

Пока цел пыльник ― шаровая практически не изнашивается. Интенсивный износ шаровой начинается после прихода пыльника в негодность, с попаданием внутрь грязи. Поэтому следите за пыльниками, так как своевременная замена негодного пыльника ― это продление срока работы узла.

Читать далее: Полировка фар своими руками: как отполировать фару автомобиля из пластика и стекла

Правда, стык сварного корпуса не герметичен поэтому через него внутрь корпуса набирается вода даже с целым пыльником. Потому если корпус узла состоит из двух частей, желательно наполнять его через тавотницу литолом.

Шаровая опора позволяет обеспечить надежное подвижное соединение ступицы колеса с рычагом подвески. В состав узла входит корпус, шаровый палец, а также вкладыш, изготовленный из пластмассы. Корпус чаще всего имеет сварную конструкцию — две части со штампованным углублением сферической формы под палец соединяются с помощью точечной сварки.

По сути, этот элемент представляет собой толстостенный стакан, изготовленный из металла, в который затем вставляется вкладыш с пальцем. Чтобы сделать конструкцию корпуса неразборной, его края развальцовываются. Зачастую вкладыш не изготавливается отдельно, а область между стенками корпуса и шаровой поверхностью пальца заполняется специальным полимерным материалом. Для защиты узла от грязи и воды сверху надевается пыльник.

Следует отметить, что активный износ шаровой опоры начинается после повреждения пыльника. Пока этого не произошло, узел износу практически не подвержен. Таким образом, если контролировать состояние этого элемента и проводить его своевременную замену, то можно значительно увеличить срок работы узла.

Съем и монтаж

Если после проведения диагностических мероприятий стало понятно, что узел изношен, его необходимо ремонтировать. Многие начинающие автовладельцы справляются со всеми работами и проводят восстановление шаровых опор своими руками. Чтобы снять, а после ремонта установить опору, потребуется несколько инструментов:

• Специальный съемник для опор.
• Подставка под автомобиль.
• Домкрат.
• Монтировка.
• Пассатижи.
• Набор ключей.

Чаще всего съемники для шаровых опор не являются универсальными. Если найти требуемый инструмент не удалось, решить поставленную задачу можно с помощью молотка. При этом его вес должен составлять около 600 грамм. Кроме этого, необходимо знать место, в которое следует наносить удар, чтобы не повредить узел.

Если гайка на пальце имеет шплинт, то его следует удалить с помощью пассатижей. Это позволит отвернуть гайку и с помощью съемника либо молотка выдавить палец. После этого следует отвернуть крепление корпуса и, отжимая с помощью монтировки нижний рычаг, снять опору.

Чтобы установить узел после ремонта, сначала предстоит прикрепить корпус к нижнему рычагу. Затянув крепеж, с помощью монтировки следует отжать рычаг и вернуть палец в гнездо. Затем на него накручивается и затягивается гайка. Если после этого палец проворачивается, то нижний рычаг необходимо потянуть вверх. Последним этапом станет установка шплинта на гайку или замена старой на самоконтрящуюся.

Разборной метод

Перед началом выполнения работ необходимо демонтировать шаровую опору.

Для этого следует выполнить следующие действия:

• поднять автомобиль, используя домкрат;
• открутить колесо;
• вывернуть рулевое колесо до упора;
• вытянуть шплинт с гайки с помощью плоскогубцев;
• открутить гайку, выдавить ось съемником;
• отвинтить крепление шарнира;
• отжать монтировкой нижний рычаг и снять опору.

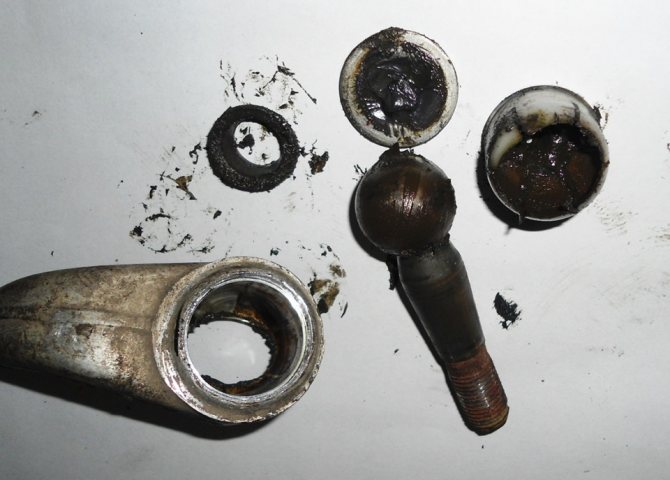

После этого можно переходить к разборке данного элемента. Технология этого процесса зависит от его конструкции.

В случае, когда корпус состоит из двух соединенных между собой с помощью точечной сварки чашек, последовательность действий будет такой:

• просверлить места соединения;
• разъединить две половинки с помощью зубила;
• поменять палец и вкладыши;
• сварить чашечки между собой.

Во время сварочных работ важно следить за тем, чтобы внутренние детали не перегревались. Если внутрь корпуса шаровой опоры вставлено дно, то нужно действовать следующим образом:

Если внутрь корпуса шаровой опоры вставлено дно, то нужно действовать следующим образом:

• завальцованные края корпуса можно срезать с помощью болгарки либо наждака;
• выбить дно молотком;
• вырезается по размеру стальное кольцо высотой 10 мм с пробкой и резьбой;
• приварить его к корпусу так, чтобы оно поджимало вставленный палец, вкладыш.

В конце шаровая опора устанавливается в противоположном съему порядке. Сделать это будет уже гораздо проще.

Последствия попадания масла в антифриз

Многих, особенно начинающих, автолюбителей интересует вопрос о том, можно ли ездить, когда масло попало в антифриз. В данном случае все зависит от того, какое именно количество масла попало в ОЖ. В идеальном случае даже при малейшей утечке смазки в антифриз необходимо доехать до автосервиса или гаража, где и выполнять ремонтные работы самостоятельно либо обратиться за помощью к мастерам. Однако если количество масла в охлаждающей жидкости немного, то небольшое расстояние на машине проехать все же можно.

Необходимо понимать, что масло не только снижает эксплуатационные характеристики антифриза (что приводит к снижению эффективности охлаждения двигателя), но и причиняет вред общей системе охлаждения. Также зачастую при возникновении подобных аварийных ситуаций не только масло попадает в охлаждающую жидкость, но и наоборот — антифриз попадает в масло. А это уже может привести к значительным проблемам в процессе эксплуатации непосредственно двигателя. Поэтому при выявлении упомянутой проблемы ремонтные работы необходимо проводить как можно быстрее, поскольку их отсрочка чревата возникновением более серьезных поломок и, соответственно, дорогостоящих ремонтов. Особенно это актуально для эксплуатации машины в жаркую погоду (летом), когда работа системы охлаждения двигателя критически важна для силового агрегата!

В результате эксплуатации охлаждающей жидкости, в составе которой имеется моторное масло, могут возникнуть следующие неприятности с двигателем автомобиля:

• Частый перегрев мотора, особенно при эксплуатации машины в жаркую погоду и/или работе двигателя на высоких оборотах (высоких нагрузках).
• Забивание элементов системы охлаждения (шлангов, патрубков, элементов радиатора) маслом, что снижает эффективность их работы вплоть до критического уровня.
• Повреждение элементов системы охлаждения, которые выполнены из немаслоустойчивых резины и пластика.
• Снижение ресурса не только непосредственно системы охлаждения двигателя, но и всего мотора в целом, поскольку при неисправной системе охлаждения он практически начинает работать на износ или в близком к этому режиме.
• В случае, если не только масло попадает в антифриз, но и наоборот (антифриз перетекает в масло) это приводит к снижению эффективности смазывания внутренних деталей двигателя, их защите от износа и перегрева. Естественно, это также отрицательно сказывается на работе мотора и сроке его нормальной эксплуатации. В критических случаях двигатель может частично и даже полностью выйти из строя.

Таким образом, ремонтные работы лучше начать как можно раньше с тем, чтобы минимизировать негативное воздействие смазывающей жидкости не только на систему охлаждения, но и предотвратить негативное воздействие на двигатель автомобиля в целом.

Инструкция по восстановлению шаровых соединений по технологии «SJR»

Изображение ремонтируемых узлов, желтым окрашен залитый экструдером полимер.

Главное правило при работе данным методом: рабочая поверхность шара не должна иметь никаких механических повреждений и/или следов коррозии (в противном случае ремонт не имеет смысла).

Старый вкладыш удалять не надо, он расплавится, перемешается с полимером и создаст цельный плотный вкладыш.

Описание самого процесса: После того, как вы определились с местом отверстия и сделали его (в некоторых случаях возможно использование отверстия для смазки), подсоединили экструдер (все соединения должны быть надежными, т.к. давление значительное) — нанесите штрихи термокарандашом на саму шаровую и на трубку экструдера до радиатора таким образом, чтобы в процессе нагрева на штрихи не попадало открытое пламя горелки (метка от карандаша будет плавиться, когда температура металла в данном месте достигнет значения, указанного на карандаше), нагревать необходимо саму шаровую, переходники и трубку экструдера до радиатора (сам радиатор нагревать не надо), нагрев должен проходить как можно равномернее и правило «чем быстрее — тем лучше» здесь не уместно, когда вы достигнете требуемой температуры плавно откройте подачу воздуха к экструдеру (на выходе от компрессора давление в пределах 9-10 очк. или 0,9-1 МПа) и начинайте разрабатывать шаровую вручную чтобы полимер обволок всю рабочую поверхность шаровой, момент, когда «хватит» определяется повышением упругости хода пальца (приходит с опытом).

После проведенных операций остудите узел и отсоедините экструдер.

Этим методом восстанавливаются любые шаровые узлы с любой степенью выработки многократно, но есть одно правило — сам шар не должен иметь механических повреждений или каких-либо следов коррозии – такие шаровые «не лечатся»!

Очистка шаровой опоры сжатым воздухом и жидким ключом

Очистка шаровой опоры сжатым воздухом и жидким ключом

Подсоединение экструдера через переходник

Разогрев рабочей поверхности экструдера и корпуса шаровой опоры. При этом температура нагрева контролируется при помощи температурного карандаша

Разогрев рабочей поверхности экструдера и корпуса шаровой опоры. При этом температура нагрева контролируется при помощи температурного карандаша

Разогрев рабочей поверхности экструдера и корпуса шаровой опоры. При этом температура нагрева контролируется при помощи температурного карандаша

Необходимо шевелить палец шаровой опоры для контроля наполняемости люфта полимером

Охлаждение шаровой опоры воздухом

Смазка шаровой опоры

Смазка пыльника шаровой опоры

Готовая шаровая опора

Автосервис BIG24

АМС-Сервис

Снятие хромированного напыления при помощи специализированного оборудования

Восстановление шаровой опоры: за и против

Даже сегодня далеко не все согласны с тем, что имеет смысл восстанавливать шаровые, особенно в конструкции некоторых рычагов, куда они, собственно, запрессовываются и выполняются необслуживаемыми. Зачастую стоимость восстановления составляет 70 % цены от новой шаровой. Тут тоже имеет смысл задуматься о целесообразности.

Но все же в некоторых случаях это стоит делать. К примеру, как было отмечено выше, на некоторых марках авто шаровые запрессовываются в рычаг. Это приводит к тому, что нужно менять весь узел. Зачастую это весьма затратная процедура. К примеру, на “Шевроле Орландо” оригинальный рычаг стоит 15 000 рублей, а восстановление шаровой опоры со снятием и установкой детали – 5 000. Тут налицо финансовая выгода. Другое дело, насколько это эффективно. Если конструкция выйдет из строя через 10-15 тысяч километров, то это пустая трата денег. Поэтому многие дают гарантию на восстановленные шаровые.

Устройство шаровой опоры

устройство шаровой опоры

Шаровая опора является элементом передней подвески, несущим основную нагрузку. Она может быть нижней и верхней. Основная часть — это палец с круглой головкой. Головка заключена в грязезащитный чехол со смазкой. Все устройство спрятано в корпус из пластика, который со временем начинает пропускать грязь. Попадая между головкой и чехлом, песок и земля царапает головку и защитную оболочку чехла. А проникающая влага вызывает появление ржавчины.

Под давлением в корпус узла опоры впрыскивается расплавленный полимер особого вида. Все появившиеся в корпусе пустоты и щербины заполняются пластиком, который создает дополнительную прокладку в форме линзы в необходимых местах. Восстановление занимает всего 15 минут, оборудование на основе американских разработок используется в большинстве автомастерских.

Восстановление шаровых с помощью самодельного экструдера

После сборки экструдера вам достаточно просто загрузить полимерный картридж в цилиндр и соединить его с подготовленным отверстием в шаровой опоре. Одновременно прогревая корпус шаровой и цилиндр с полиамидом, вы покачиваете палец шаровой опоры для равномерного проникновения расплава. После того как воздушный цилиндр в экструдере остановится, процесс считается оконченным. Дайте возможность застыть полимеру внутри детали, и можно устанавливать шаровую на автомобиль.

Заливка шаровых на Тойоте Королле: видео

Извлекать полиамид из цилиндра после проведения работ не требуется. Он снова расплавится при восстановлении следующей детали.

Изготовив такое приспособление, вы не только сможете экономить на обслуживании подвески, но и зарабатывать, предоставляя подобные услуги знакомым. Затраты на приобретение компонентов для экструдера окупаются после восстановления пары шаровых опор.

Как избежать проблем при замене шаровых опор на Рено Логан

Зачем увеличивать клиренс автомобиля и как это сделать своими руками

Билет 15 вопрос 20

Подводим итоги

Качественный автомобиль – это не только заслуженное звание определенной модели, которое положено ей по статусу на рынке. Качество поездки вы поддерживаете самостоятельно. Возьмите самый надежный внедорожник и выполните плохой сервис несколько раз подряд. Вы увидите, как машина из качественного транспортного средства превращается в пылесос для денег. Такая философия работает для любого автомобиля. Даже отечественные ВАЗы, которые традиционно считаются ужасными по своему качеству, могут удивить надежностью эксплуатации.

Если автомобиль получает хорошее обслуживание, он будет работать так, как это предусмотрено заводом. Многие воспринимают бюджетные авто не слишком надежными вариантами транспорта, но причиной этого зачастую являются именно плохое обслуживание. Не следует выполнять восстановление шаровых опор, если вы хотите получить высокое качество работы вашего автомобиля. Скажите, как вы относитесь к идее восстановления, а не замены вышедших из строя деталей в вашем автомобиле?

Что в итоге

С учетом приведенной выше информации становится понятно, что замену шаровых опор на многих авто вполне можно сделать своими руками в условиях гаража. Что касается восстановления деталей подвески и рулевого механизма, определенные методы, рассмотренные выше, в отдельных случаях применяются.

Однако важно понимать, что рассчитывать на высокую надежность и большой срок службы деталей после ремонта не приходится. Получается, любая реставрация шаровых опор делается на свой страх и риск, четких гарантий также никто не дает

В качестве итога отметим, что с учетом сниженной, однако не самой доступной стоимости ремонта, зачастую получается экономически целесообразнее сразу установить новые шаровые опоры, наконечники рулевых тяг и т.д.

Если же владелец не имеет возможности сразу купить новые детали, тогда следует помнить, что во время эксплуатации автомобиля с отреставрированным шаровыми опорами нагрузки необходимо свести к минимуму. В противном случае риски скорой повторной поломки узла значительно возрастают.

В заключение

Сегодня многие СТО закупают оборудование для восстановления шаровых опор. Обусловлено это высоким спросом на данный вид работ. Каждый раз покупать рычаги в сборе достаточно дорого. В это же время низкое качество дорожного полотна приводит к тому, что шаровая изнашивается гораздо быстрее положенного срока. Влияют и погодные условия. Резкие перепады температур приводят к растрескиванию резины пыльника. Если он рвется, то шаровая довольно быстро изнашивается, а это не приводит ни к чему хорошему

Поэтому при самостоятельной установке опоры имеет смысл обратить внимание на качество пыльника. Иногда лучше купить защитную резинку отдельно и установить её

Так можно существенно продлить срок эксплуатации узла. Помните о том, что критический износ шаровой опоры очень опасен. Обрыв зачастую происходит на небольшой скорости, но возможна аварийная ситуация и на трассе.
