Система смазки двигателя автомобиля : устройство и назначение

Похожие статьи

Виды систем смазки

В зависимости от метода подачи смазки к сопряженным деталям выделяют три основных вида систем:

• с подачей масла разбрызгиванием;
• с подачей масла под давлением;
• комбинированные.

В первом случае система смазки автомобиля имеет довольно простое устройство. Масло на детали подается следующим образом: на кривошипных головках шатунов имеются специальные черпаки, которые захватывают смазку из поддона картера ДВС и разбрызгивают ее. Основной недостаток такого варианта состоит в том, что качество смазывания деталей зависит от количества масла в поддоне, угла подъема или спуска дороги, величины оборотов коленчатого вала. В результате мотор периодически испытывает масляное голодание и быстро изнашивается.

В современных автомобилях, как правило, система смазки имеет комбинированное устройство. Ее особенность заключается в следующем: к деталям, более всего подверженным износу, масло подается под давлением, а к тем, которые работают в более легких условиях, разбрызгиванием. Эта система, в свою очередь, делится на два вида: система смазки с сухим и мокрым картером.

Мокрый картер

Чаще всего автопроизводители используют второй вариант. Как уже было сказано, картер ДВС в этом случае выполняет роль резервуара для хранения масла. Это техническое решение имеет ряд недостатков, наиболее существенные из которых – вспенивание масла при высоких оборотах коленчатого вала, а также сильное плескание в картере, из-за чего может оголиться маслоприемник, что ведет к масляному голоданию и значительному снижению давления в системе смазки.

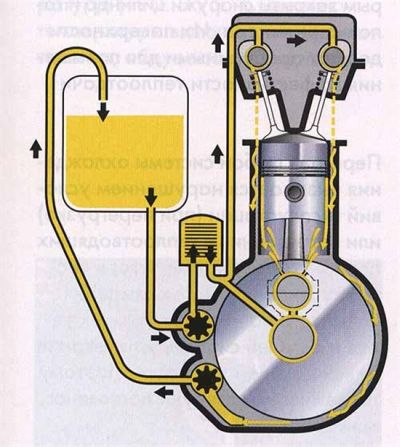

Сухой картер

Преимущества такого технического решения заключаются в следующем:

1. постоянное давление и лучшее охлаждение масла;
2. смазка дольше сохраняет свои эксплуатационные свойства, т.к. не контактирует с картерными газами;
3. меньшая высота двигателя (в случае, если резервуар находится за его пределами) позволяет снизить центр тяжести автомобиля и улучшить аэродинамику.
4. Из недостатков данного вида систем смазки можно отметить высокую стоимость, больший вес, более сложное устройство и больший заправочный объем в сравнении с системой с мокрым картером.

Екатеринбург

В каких случаях может потребоваться отключение иммобилайзера?

Необходимость отключения штатного иммобилайзера в автомобиле возникает в таких случаях:

1. Был утерян ключ для включения замка зажигания. Если дубликата у автовладельца нет, то использование транспортного средства будет невозможным.
2. Произошла поломка управляющего модуля ЭБУ или других составляющих элементов блокиратора. Такие проблемы также приводят к неполадкам в работе машины.
3. Возникла необходимость использования функции удаленного старта мотора, которой обладают многие противоугонные комплексы. Наличие штатного блокиратора часто не позволяет выполнить ее реализацию.
4. Если автовладелец решил, что блокиратор ДВС ему не нужен, а достаточно только противоугонной системы.
5. Транспортное средство не представляет ценности для профессиональных угонщиков. В Сети можно найти нулевой рейтинг моделей машин среди угонщиков. Применение блокираторов на таких авто не имеет смысла.

Канал 100video Inc показал на видео одну из неисправностей системы блокировки ДВС.

Возможные неполадки в работе системы и способы их устранения

Некоторые моторные неполадки в системе смазки могут возникнуть неожиданно, даже если вы не так давно осуществляли ремонт автомобиля или проводили его техническое обслуживание. Перечислим основные проблемы и разберемся со способами их решения:

И напоследок

Система смазки двигательной установки защищает автомобиль от ежедневных перегревов и значительно повышает его ресурс

Поэтому важно держать ее в исправном состоянии. Для этого водитель должен своевременно проводить техническое обслуживание транспортного средства и устранять мелкие неисправности, которые в дальнейшем могут привести к дорогостоящему ремонту

Suzuki Swift Sport

Рейтинг японских автомобильных брендов и моделей

Последние материалы

Принцип действия системы смазки двигателя

Самой распространенной системой смазки двигателей в настоящее время является комбинированная. В такой системе одни детали смазываются под давлением, а другие – самотеком или разбрызгиванием.

Двигатель смазывается циклически. После его запуска, масло закачивается в систему масляным насосом. Насос создает необходимое давление и подает масло в масляный фильтр, в котором происходит его очистка от механических примесей. Далее масло по каналам подается к:

• шатунным шейкам коленчатого вала
• коренным шейкам коленчатого вала
• опорам распределительного вала
• верхней опоре шатуна для смазки поршневого пальца

К рабочей поверхности цилиндра масло поступает из отверстий в нижней опоре шатуна или от специальных форсунок.

Другие части двигателя смазываются разбрызгиванием, т.е. часть масла вытекающего из зазоров в соединениях разбрызгивается подвижными частями КШМ и ГРМ. При разбрызгивании масла создается масляный туман, который при оседании смазывает детали двигателя.

Масло стекает в поддон картера двигателя под действием силы тяжести, после чего цикл смазки повторяется.

Также в некоторых автомобилях применяется система смазки с сухим картером. В такой системе основной запас масла содержится в автономном масляном баке, откуда подается в главную масляную магистраль двигателя нагнетающей секцией масляного насоса. Такие системы обеспечивают бесперебойный подвод масла к трущимся деталям двигателя на длительных крутых подъемах, спусках и при кренах без какого-либо масляного голодания и утечек масла через сальники коленчатого вала. Кроме того, применение системы с сухим картером позволяет уменьшить высоту двигателя, снизить расход масла и сохранять его физико-химические свойства в течение более длительного периода благодаря возможности удаления из масла картерных газов.

Таблица: стоимость карбюратора и запчастей

Список автомобилей с X-Tronic CVT

Прежде, чем говорить о технических характеристиках и работе вариатора X-Tronic CVT, давайте узнаем на какие модели устанавливается данная трансмиссия:

• Nissan Altima;
• Nissan Juke;
• Nissan Maxima;
• Nissan Murano;
• Nissan NV200;
• Nissan Note
• Nissan Pathfinder;
• Nissan Quest;
• Nissan X-Trail;
• Nissan Sentra;
• Nissan Versa

Также данную коробку передач можно встретить и на некоторых моделях Renault:

• Renault Kaptur;
• Renault Fluence

До недавнего времени бесступенчатую коробку передач X-Tronic CVT можно было встретить исключительно на версиях с 2.0 и 3.5 литровыми моторами. Основной задачей трансмиссии является экономия топлива, что является одним из немаловажных факторов при выборе автомобиля. Сейчас же X-tronic нового поколения можно встретить и на автомобилях с 1.6 литровым мотором, примером тому служит новый Renault Kaptur. Производители заявляю, что им удалось уменьшить расход топлива на 12%, по сравнению с предыдущей версией вариатора, а также снизить коэффициент трения на 40%, что увеличило ресурс и надежность бесступенчатой трансмиссии. Также стоит отметить:

• наличие нового современного и более компактного масляного насоса;
• использование специально разработанного масла с низкой вязкостью, что позволило уменьшило трение;
• 60% составных частей вариатора были модифицированы с целью уменьшения трения, по сравнению с предыдущей версией;
• бесступенчатая трансмиссия оснащена современной системой Adaptive Shift Control (ASC), позволяющей работу трансмиссии под стиль езды водителя (в зависимости от стиля езды меняется отклик на педаль газа).

Устройство системы смазки

1. резервуар для сбора масла со встроенной системой вентиляции картера;
2. модуль масляного фильтра;
3. теплообменник, через который проходит ОЖ и моторное масло (позволяет эффективней поддерживать тепловой баланс двигателя);
4. обратная масляная магистраль из ГБЦ (правый ряд цилиндров);
5. маслоотсекатель;
6. всасывание обратного слива из турбонагнетателя;
7. обратная масляная магистраль из ГБЦ (левый ряд цилиндров);
8. модуль маслонасоса и водяной помпы;
9. дополнительный масляный радиатор.

Набегающий поток воздуха, проходя через соты радиатора, призван охлаждать масло. Но в зимнее время такая работа системы смазки ухудшила бы прогрев двигателя. Поэтому внутри корпуса теплообменника вмонтирован масляный термостат. Своею работою устройство напоминает термостат системы охлаждения двигателя. Его предназначение – перекрывать доступ к радиатору, направляя поток непосредственно в резервуар. При достижении маслом 100ºС термостат открывается. Такая конструкция позволяет быстрее прогреть салон автомобиля, снизить расход топлива и количество вредных выбросов.

Трехсекционный масляный насос

Для понимания принципа работы 3-секционного маслонасоса рассмотрим устройство помпы двигателя W12 от Audi.

Ведущие секции установлены на общем приводном валу, который посредством цепной передачи соединен с коленчатым валом двигателя. Ведомые шестерни свободно вращаются на общей оси. Можно сказать, что в 3-секционном маслонасосе системы смазки с сухим картером работают 3 отдельные насоса. Диаметр звездочки цепного привода позволяет выбирать передаточное число, напрямую влияющее на производительность масляного насоса.

Принцип забора и нагнетания ничем не отличается от работы маслонасоса шестеренного типа. Также в корпус вмонтирован редукционный клапан. Но в отличие от обычных систем с мокрым картером, излишки масла сливаются не в поддон, а попадают непосредственно на сторону впуска маслонасоса.

Схема циркуляции масла

Мы видим, что зоны смазки в двигателе имеют отдельные магистрали обратного слива, через которые масло забирается всасывающими секциями и подается в масляный бак. Давление в системе смазки с сухим картером создается нагнетательным насосом, который закачивает масло из специального бака.

Для обеспечения полного возврата стекающего в поддон масла производительность всасывающего модуля должна быть выше производительности нагнетательной секции. В случае с рассмотренным выше маслонасосом двигателя W12 значения отличаются в 1.5 раза. Также полноценному забору способствуют разделенные маслозаборники для каждой откачивающей секции.

Масляный бак

Одно из преимуществ сухого картера – снижение риска масляного голодания двигателя

Но для осуществления поставленной задачи важно, чтобы нагнетающая секция всасывала из бака масло без пузырей воздуха

При повышении температуры и обильном перекачивании моторное масло вспенивается. Из-за снижения плотности падает производительность масляного насоса, что чревато падением давления в точках смазки и повышенным износом трущихся пар.

В системе сухого картера Audi RS6 применен резервуар специальной конструкции.

Перекачиваемый всасывающей секцией объем попадает в двухпоточную трубку, которая входит в «циклон». При вращении масла в «циклоне» из него испаряются газы. Затем, масло проходит через полость для гашения пены и колебаний (пластины успокоителя). После прохождения пластин поток попадает в отстойник. Пары, а также проникнувшие в полость картерные газы поднимаются к верхней части масляного бака, где находится маслоотделитель и система вентиляции картерных газов.

Среди прочих особенностей устройства сухого картера – расположение в корпусе масляного резервуара щупа, заливной горловины, датчика уровня и температуры.

Сервисы

Опрос

Работа смазочной системы

Система питания дизельного двигателя- Устройство и неисправности

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

• неполнопроточного (параллельного) фильтра тонкой очистки масла;
• смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Как устроена система смазки

Если не брать во внимание какой-то определенный двигатель, а брать за основу общие показатели данного механизма, то система смазки в обязательном порядке включает в себя следующие составляющие:

1. Поддон картера;
2. Заборник масла;
3. Масляный радиатор;
4. Масляный насос;
5. Масляный фильтр;
6. Датчик для замера давление;
7. Датчик количества масла и температуры;
8. Масляный щуп;
9. Клапан пропуска;
10. магистраль и каналы для масла.

Само масло, которое является одним из основных условий функционирования этой системы, храниться в поддоне картера двигателя внутреннего сгорания. Когда «сердце машины» не работает, в эту емкость стекает все масло, кроме остатков, застрявших в фильтре и совсем малого количества, оставшегося на самих деталях.

Что касается масляного фильтра, то он просто незаменим, и выполняет свою очевидную роль. Благодаря ему, смазывающая жидкость очищается от продуктов горения и других загрязнителей, которые появляются в процессе работы двигателя и от которых система может сильно пострадать.

Еще один важнейший элемент, входящий в данный узел — это радиатор. Благодаря ему в процесс вступает жидкость системы охлаждения, которая не дает перегреваться моторному маслу, ведь в случае перегревов оно теряет свои важнейшие качества и свойства.

Топ-10 автомобилей для путешественников

Масляные фильтры

Существенные различия – и в масляных фильтрах, которые могут входить в ССД. Они напрямую влияют на заправочный объем системы смазки двигателя, пропускную способность, скорость и эффективность очистки.

Наиболее быстро масло и очищают полнопроточные (часто их называют просто – проточными) фильтры. Через полнопроточные фильтры проходит всё количество масла, всасываемое насосом. Наиболее качественную очистку обеспечивают частично проточные фильтры. Через них проходит не всё масло, а только его часть.

Если же важна и скорость, и качество, помогут комбинированные фильтрующие системы. Они дороже, сложней, но фактически они представляют собой систему частичнопоточного и полнопоточного фильтров.

При этом самые практичные комбинированные системы с обратным и перепускным клапаном и двойной вальцовкой. На картинке представлен типичный фильтр такого типа (решение компании Robert Bosch GmbH).

Среди явных плюсов системы смазки двигателя – возможность обеспечить непрерывную подачу масла в ДВС даже при очень вязком масле и при низкой температуре воздуха, быстрое наращивание давление и, соответственно, оперативное смазывание при перезапуске, а также защита от холостого хода фильтра после запуска ДВС.

Популярные

Что означает ошибка P0172

Возможные неполадки

Наиболее распространёнными неполадками, с которыми встречаются автомобилисты, является выход из строя деталей масляного насоса, фильтров (чаще – из-за износа), потеря герметичности узлов, нарушение регулировок или механические проблемы с редукционными клапанами.

Неисправности системы смазки двигателя, как правило, связаны с двумя группами неполадок.

• Неполадки, которые приводят к понижению давления масла. Они могут быть результатом деформации, износа, повреждения масляного насоса, низкого уровня масла, засорения фильтра, выхода из строя датчика масла, заедания редукционного клапана.
• Неполадки, которые приводят к повышенному расходу масла. Это результат выхода из строя газораспределительного механизма, износа прокладки насоса, засорения вентиляции картера, повреждения КШМ (кривошипно-шатунного механизма), ослабления масляного фильтра (или изначально ошибки при его закреплении).

Для выявления показателей давления используют сигнальные лампы на панели приборов транспортного средства. Пониженное давление масла – прямой сигнал, свидетельствующий о том, что на транспортном средстве нельзя ездить, и требуется ремонт или техническое обслуживание.Для определения расхода масла у современных автомобилей с автоматикой есть специальная контрольная лампа на панели приборов. Для определения проблемы у транспортных средств без такой лампы традиционно применяют щуп.

Износ и деформация

Если диагностика показывает, что детали износились, то есть отслужили свой срок эксплуатации, в большинстве случаев не стоит пытаться восстанавливать их. Её нужно менять. У прокладок, колпачков, сальников фильтров есть ресурс (указан в документации на детали), и, если их не заменить, количество проблем можно только увеличить. Например, несвоевременная замена фильтра приводит к критической концентрации вредных примесей, что может привести к деформации не только самого фильтра, но и корпуса. К деформации корпуса может привести, например, износ наружной поверхности втулок насоса.

Кстати, о деформации. Она может наступить гораздо раньше самого износа. Но, чтобы решить проблему, придётся не просто менять деформированную деталь, но и устранять причину, которая привела к этой неприятности.

Например, при механической деформации часто корень проблемы – в неисправностях иных узлов, взаимодействующих с ССД. В частности, деформация деталей системы смазки может быть ответной реакцией на выход из строя сайлентблоков, нарушение крепления ДВС. Впрочем, здесь важна именно комплексная диагностика. Сразу «обвинять» крепление ДВС или сайлентблоки не стоит. Например, в ситуации, когда деформированы детали клапанной группы ГРМ, часто виновато качество масла.

Профилактика неисправностей

Самая эффективная профилактика неисправностей – регулярное квалифицированное техобслуживание:

• Систематическая замена масляного фильтра.
• Систематическая замена моторного масла.

При это нужно четко знать сколько моторного масла требуется системе, учитывать объем системы смазки двигателя. Недостаточное количество масла – это создание нагрузки на детали, увеличение сухого трения, ускорение износа. Переизбыток масла – риск создать избыточное давление и вывести из строя сальники распредвала, коленвала, «убить» уплотнители и нарушить герметичность.

Важно! Вместе с заменой масляного насоса всегда важно не лениться заменять масляный фильтр. Важный элемент профилактики – это и грамотная эксплуатация ДВС. Особенно важно корректно запускать двигатель в морозное время

При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается

Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Прогрев двигателя перед запуском в этой ситуации – необходимая операция.

Своевременное техническое обслуживание и профилактика – это обеспечение смазочными веществами всех деталей, вступающих в трение, защита ДВС от перегрева, остаточных продуктов сгорания, гашение колебаний и подавление шумов.
