ЧТО ВХОДИТ В ПОДВЕСКУ АВТОМОБИЛЯ

К современным машинам предъявляется множество требований. Они должны быть хорошо управляемыми и при этом устойчивыми, бесшумными, комфортными и безопасными. Чтобы претворить в жизнь все эти пожелания, инженерам требуется тщательно продумать устройство подвески.

На сегодняшний день не существует какого-либо универсального эталона. В арсенале каждого автопроизводителя свои хитрости и современные разработки. Однако, для всех типов подвесок характерно наличие таких объектов:

  • Упругий элемент.
  • Направляющая часть.
  • Стабилизатор устойчивости.
  • Амортизирующие устройства.
  • Колесная опора.
  • Крепежи.

УПРУГИЙ ЭЛЕМЕНТ

Автомобильная подвеска содержит упругие элементы, изготовленные из металла и неметаллические части. Они необходимы для перераспределения ударной нагрузки, получаемой колесами при встрече с неровностями дороги. К металлическим упругим деталям относятся рессоры, торсионы и пружины. Неметаллические элементы — это резиновые отбойники и буферы, пневматические и гидропневматические камеры.

МЕТАЛЛИЧЕСКИЕ ОБЪЕКТЫ

Исторически самыми первыми появились рессоры. С точки зрения конструкции — это металлические полосы разной длины, соединенные между собой. Помимо эффективного перераспределения нагрузки, рессоры хорошо амортизируют. Чаще всего они используются в ходовой части грузовиков.

Торсионы представляют собой наборы пластин или стержней, работающих на скручивание. Обычно торсионной бывает задняя подвеска автомобиля. Устройства этого типа используют, кроме того, японские и американские производители машин увеличенной проходимости.

Металлические пружины входят в состав ходовой части любого современного авто. Эти элементы могут иметь постоянную или переменную жесткость. Их упругость зависит от геометрии прутка, из которого они изготовлены. Если диаметр прутка меняется на всем протяжении, то пружина имеет переменную жесткость. В противном случае упругость является постоянной.

НЕМЕТАЛЛИЧЕСКИЕ ОБЪЕКТЫ

Упругие неметаллические детали используются совместно с металлическими. Резиновые элементы – отбойники и буферы – не только участвуют в перераспределении динамических нагрузок, но и амортизируют.

Пневматические и гидропневматические камеры используются в конструкциях активных подвесок. Их действие определяется свойствами только сжатого воздуха (пневмокамеры) или газа и жидкости (гидропневматические камеры). Эти упругие элементы дают возможность менять клиренс транспортного средства и жесткость системы амортизации автоматически.

Кроме того, они обеспечивают высокую плавность хода. Первыми были разработаны гидропневматические камеры. Они появились на машинах марки Citroen в 1950-х годах. Сегодня пневматическими и гидропневматическими подвесками опционно оснащают авто бизнес-класса: Mercedes-Benz, Audi, BMW, Volkswagen, Bentley, Lexus, Subaru и др.

НАПРАВЛЯЮЩАЯ ЧАСТЬ

Направляющие элементы подвески – это стойки, рычаги и шарнирные соединения. Их основные функции:

  • Удерживать колеса в правильном положении.
  • Поддерживать траекторию движения колес.
  • Обеспечивать соединение системы амортизации и кузова.
  • Передавать энергию движения от колес на кузов.

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

Подвеска автомобиля не обеспечивала бы транспортному средству необходимой устойчивости без стабилизирующего устройства. Оно борется с центробежной силой, стремящейся опрокинуть машину при повороте, и уменьшает крены кузова.

В техническом отношении стабилизатор поперечной устойчивости – это торсион, связывающий систему амортизации и кузов. Чем выше его жесткость, тем лучше авто держит дорогу. С другой стороны, излишняя упругость стабилизатора уменьшает ход подвески и снижает плавность движения транспортного средства.

Стабилизаторами поперечной устойчивости оснащают, как правило, обе оси машины. Но если задняя подвеска автомобиля торсионная, устройство устанавливают только спереди. Полностью отказаться от него смогли инженеры Mercedes-Benz. Они разработали особый тип адаптивной подвески с электронным контролем положения кузова.

Устройство

Независимо от вида подвески, в нее входит базовый набор комплектующих. Без этих элементов устройство не будет функционировать. Перечислим детали, входящие в основную группу:

 Амортизатор — это устройство, работающее по способу гидравлического сопротивления. Деталь имеет широкую классификацию и подразделяется по типам действия и не только.

 Элементы упругости — представлены в виде анализаторов, передающих информацию о неровностях на кузов авто.

 Элементы распределяющие — прикрепляются и к кузову, и к самой подвеске. Обладают формой рычагов.

 Штанга — создает собой стабилизацию, при этом входит в комплекс из опор и рычагов, прикрепленных к кузову.

 Крепеж — создан в форме втулок или болтовых соединений.

Если говорить коротко, то упругие элементы воспринимают удары и плавно передают их на кузов, а демпфирующие, в свою очередь, гасят вибрации от упругих, поглощая и рассеивая их. Это не дает кузову авто расшатываться.

Ока расход топлива на 100 км

Однорычажная система типа «Макферсон»

Данный тип подвески считается наиболее дешевым и практичным. Устанавливается на переднюю ось большинства бюджетных легковых автомобилей и состоит из таких деталей:

  • подрамник – металлическая конструкция, прикрепляемая к нижней части кузова;
  • поперечные нижние рычаги, установленные на подрамнике;
  • поворотный кулак со ступицей крепится к рычагу посредством шаровой опоры;
  • роль верхнего рычага играет сама стойка в сборе с пружиной, опирающаяся верхним концом в стакан кузовного лонжерона;
  • стабилизатор, связывающий поперечные рычаги;
  • наконечники рулевых тяг, присоединенные к поворотным кулакам на шарнирах.

Принцип действия подвески McPherson довольно прост: амортизатор, установленный внутри пружины, работает вместе с ней как главный демпфирующий элемент. Стойка способна вращаться вместе с поворотным кулаком за счет опорного подшипника в верхней части. Рычаг держит колесо снизу, а поворот осуществляется под воздействием рулевой тяги, прикрепленной шарниром к кулаку. От кренов автомобиль предохраняет стабилизатор, соединенный с подрамником и обоими рычагами.

Основные плюсы данной подвески – компактность, низкая стоимость и возможность без проблем подключить к колесам ШРУСы от поперечно стоящего мотора. Дополнительное преимущество – большой ход, практически на всю длину раскрытия амортизатора, предохраняющий детали кузова от пробоев подвески.

Теперь о минусах:

  1. Опорная стойка подвержена ударным нагрузкам со стороны колеса и нередко выходит из строя. Это слабое место конструкции McPherson.
  2. Из-за большого хода и подвижного крепления элемента упругости на шарнирах существенно меняется развал передних колес.

Указанные недостатки не позволяют устанавливать независимую подвеску Макферсон на тяжелые машины премиум-класса, внедорожники и спорткары.

Упругие элементы

Задача данных элементов подвески – гасить удары, поступающие с колес автомобиля на кузов, и представляют собой следующие детали:

  1. Пружина. Самый простой элемент, присутствующий почти во всех видах подвески. Для эффективности работы может иметь различную форму.
  2. Рессора. Самый древний элемент подвески, представляет собой набор стальных листов, соединенных вместе, и гасящих колебания за счет взаимного трения.
  3. Пневматический элемент. Выполняет роль альтернативы пружине и представляет собой подушку из резины, куда закачивается воздух.
  4. Торсион. Упругий компактный элемент в виде стержня, один конец которого соединен с рычагом подвески, а другой зажат кронштейном на кузове. При перемещении рычага подвески стержень выполняет роль упругого элемента и скручивается.
  5. Подрамник. Представляет собой промежуточную деталь между кузовом и элементами подвески, образуя с ними одну сборочную единицу.
  6. Стабилизатор поперечной устойчивости. Представляет собой стержень, связанный через стойки или рычаги подвесок колес для стабилизации движения автомобиля.

Технические характеристики

Прежде чем приступить к описанию процесса доработки и увеличения мощности двигателя ВАЗ 2109 карбюратор, стоит понимать, какие силовые агрегаты устанавливались на транспортное средство, а также рассмотреть основные технические характеристики.

В процессе производства на «девятку» ставилось три варианта карбюраторных двигателей:

21081 (1,1 8V)

Наименование Показатель
Объем 1,1 литр (1099 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Расход топлива 6,7
Диаметр цилиндра 76
Порядок работы цилиндров 1-3-4-2

2108 (1,3 8V)

Наименование Показатель
Объем 1,3 литра (1289 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Расход топлива 7,0 л
Диаметр цилиндра 76
Порядок работы цилиндров 1-3-4-2

21083 (1,5 8V)

Наименование Показатель
Объем 1,5 литра (1499 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Расход топлива 7,0 л
Диаметр цилиндра 76
Порядок работы цилиндров 1-3-4-2

Отзывы владельцев

Роль подвески легкового автомобиля

Механизм обладает рядом функций, без которых машина останется на месте и никуда не поедет:

  1. На неё прикрепляются ступицы передних и задних колёс к кузову транспорта, одновременно с этим позволяя им смещаться в заданном направлении.
  2. Обеспечивает плавный ход, так как гасит напряжение от дорожного покрытия.
  3. Отвечает за устойчивость и управляемость. Именно от этой детали зависит постоянный контакт колёс и дороги.

Конструкторская мысль создала несколько типов ходовой части, идеального решения пока не нашли, как и вечного двигателя. У каждой подвески есть набор плюсов и минусов. В общем же деталь состоит из трёх основных частей:

  • упругие элементы – принимают и смягчают удар;
  • демпфирующие устройства для соединения кузова с колёсной базой;
  • направляющие системы.

К упругим элементам относятся торсионы, рессоры и пружины. Самые распространённые подвески – это витые пружины.

Общая схема выглядит так:

  1. Рычаги отвечают за крепление колёс к кузову. Сайлентблоки (система специальных прорезиненых втулок) обеспечивают момент качания.
  2. Стабилизатор для устойчивости и связки.
  3. Пружина принимает статическую нагрузку от веса машины и пассажиров и динамическую от колеса, приводя их в равновесие.
  4. Амортизатор (стойка) не даёт пружинам совершать резких движений и сглаживает колебания.
  5. Реактивные тяги дополнительно связывают ступицы с кузовом и противостоят боковым усилиям.

Советы по диагностике системы COMMON RAIL

Виды независимых подвесок

Подвеска МакФерсон (McPherson)

Данное устройство характерно для передней оси современных автомобилей. Шаровая опора соединяет ступицу с нижним рычагом. Иногда форма этого рычага позволяет использовать продольную реактивную тягу. Оснащенная пружинным механизмом амортизационная стойка закрепляется к ступичному блоку, а ее верхняя часть фиксируется в основании кузовного корпуса.

Конструкция задней подвески сделана таким же образом. Разница лишь в том, что задние колеса не могут поворачиваться. Вместо нижнего рычага установлены поперечные и продольные тяги, которые закрепляют ступицу.

Преимущества:

  • несложность изделия;
  • занимает небольшое пространство;
  • долговечность;
  • доступная цена как в приобретении, так и в ремонте.

Недостатки:

легкость управления на среднем уровне.

Двухрычажная передняя подвеска

Эта разработка считается довольно результативной, но и весьма непростой по устройству. Для верхнего крепления ступицы служит второй поперечный рычаг. Для упругости подвески может применяться либо пружина, либо торсион. Задняя подвеска устроена точно так же. Такая сборка подвески придает машине максимальное удобство в управлении.

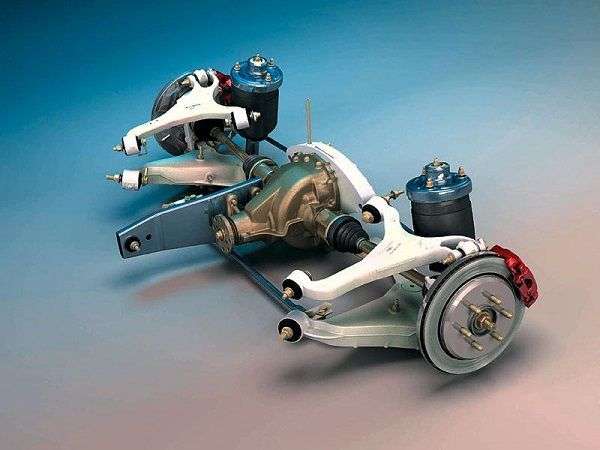

Пневматическая подвеска

В этих устройствах упругость обеспечивают не пружины, а пневматические баллоны, наполненные сжатым воздухом. С подобной подвеской можно менять высоту кузова. Кроме того, с такой конструкцией ход автомобиля становится более плавным. Как правило, устанавливается на машинах класса люкс.

Гидравлическая подвеска

В данной конструкции амортизаторы соединены с мололитным замкнутым контуром, заполненным маслом для гидравлики. С такой подвеской можно регулировать степень упругости и дорожный просвет. А если в машине имеется электроника, предусматривающая функции адаптивной подвески, то она может сама адаптироваться в самых разных дорожных условиях.

Спортивные независимые подвески

Их еще называют койловерами или винтовыми подвесками. Выполнены в виде амортизационных стоек, у которых можно настраивать степень жесткости непосредственно на машине. Нижняя часть пружины имеет резьбовое соединение, и это позволяет менять ее вертикальное положение, а также настраивать размер дорожного просвета.

Подвески push-rod и pull-rod

Такая конструкция была разработана специально для гоночных автокаров, у которых открытые колеса. Базируется на двухрычажной схеме. Основное отличие от других разновидностей проявляется в том, что демпфирующие механизмы установлены в кузове. Устройство этих двух типов идентично, р азница лишь в размещении тех частей, которые подвергаются наибольшему напряжению.

Спортивная подвеска push-rod. Несущий нагрузку компонент, называемый толкателем, функционирует на сжатие.

Спортивная подвеска pull-rod. Та же часть, которая испытывает наибольшее напряжение, работает на растяжение. Такое решение делает центр тяжести более низким, за счет чего машина становится более устойчивой.

Однако несмотря на перечисленные небольшие различия, эффективность этих двух разновидностей подвесок находится примерно на одном уровне.

Какие подвески бывают

В связи с особенностями конструкции подвески принято разделять на 3 вида: зависимая, независимая и полунезависимая подвеска

Зависимая подвеска

Подразумевает жесткое соединение противоположных колес, при котором перемещение одного колеса в поперечной плоскости влечет за собой перемещение другого. В состав моста автомобиля входит жесткая балка, заставляющая колеса двигаться параллельно. Изначально в качестве направляющих и упругих элементов использовались рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой.

Преимущества:

  • невысокая стоимость
  • легкость конструкции
  • высокий центр поперечного крена
  • постоянство развала и колеи

Другими словами, на ровной поверхности, не зависимо от раскачки, угол наклона колес относительно дороги не меняется, а машина имеет наилучшее сцепление с дорожным покрытием. На плохой дороге, к сожалению, это преимущество теряется, т. к. провал одного колеса влечет за собой провал и второго, в результате чего сцепление ухудшается.

Конструкция очень простая и надежная, потому широко используется для грузовых автомобилей и на задней оси легковых.

Полунезависимая

Включает в себя жесткую балку, которую торсионы удерживают на кузове. Эта конструкция делает подвеску относительно самостоятельной по отношению к кузову. Для примера можно изучить подвеску переднеприводного автомобиля ВАЗ.

Независимая подвеска

Предполагает автономную работу каждого колеса. Т.е. их перемещения не зависят друг от друга, что приводит к более плавному ходу. Независимая подвеска может быть как передней так и задней, и в свою очередь ее принято разделять на:

  • Подвеска с качающимися полуосями — основным элементом конструкции выступают полуоси. При наезде на неровности колесо всегда сохранит перпендикулярное положение относительно полуоси.
  • Подвеска с косыми рычагами — оси качания рычагов находятся под косым углом. Преимуществами такого вида прибора можно назвать уменьшение колебаний колесной базы и крена авто на поворотах.
  • Подвеска на продольных рычагах — самый простой тип, среди независимых. Каждое колесо удерживается при помощи рычага, воспринимающего боковые и продольные усилия. Обычно рычаг крепится к кузову при помощи шарниров и обладает высокой устойчивостью. Недостаток такой подвески заключается в том, что на поворотах колеса наклоняются вместе с кузовом, создавая большой крен.
  • С продольными и поперечными рычагами. Этот вид подвесок сложен в техническом плане и громоздок, поэтому слабо популярен (использовался на таких марках как Rover, Glas и т.д.).
  • С двойными продольными и поперечными рычагами.
  • Торсионно-рычажная подвеска — включает в свою конструкцию два продольных рычага и торсионную скручиваемую балку. Используется на задней оси переднеприводных автомобилей, в современном автомоделировании в основном на бюджетных китайских моделях. Преимуществом считается надежность и простота, а недостатком — излишняя жесткость, лишающая комфорта пассажиров заднего ряда.
  • Подвеска МакФерсон — самая распространенная схема передней подвески современных автомобилей. Это обусловлено небольшой шириной, легкостью и простотой конструкции. Однако у такой подвески есть и существенный минус: высокое трение в амортизаторной стойке и, как следствие, снижение фильтрации дорожных шумов и неровностей.
  • Гидропневматическая и пневматическая подвеска. Роль упругих элементов исполняют пневматические баллоны и гидропневматические элементы, объединенные в одно целое с системой гидроусилителя руля и гидравлической системой тормозов.
  • Адаптивная подвеска отличается тем, что степень демпфирования амортизаторов изменяется в зависимости от качества дорожного полотна, параметров движения и запросов водителя. Результатом можно отметить повышенную маневренность и безопасность.

Все подвески имеют свои положительные характеристики и недостатки. Некоторые до сих пор широко используются, а какие-то давно не актуальны.

Плюсы и минусы независимой

Преимущества независимого типа подвески:

  • хорошая устойчивость по продольной оси автомобиля;
  • высокие показатели управляемости;
  • качественное сцепление с проезжей частью;
  • высокий комфорт движения.

Среди минусов этого типа выделяются следующие факторы:

  • дорогое обслуживание и ремонт;
  • ограниченный ход рычагов, уменьшающий величину дорожного просвета;
  • большое количество составных элементов, что делает подвеску более подверженной поломкам и неисправностям;
  • для проведения профилактики и обслуживания необходим профессиональный сервис.

Независимый тип подвески установлен на передней оси практически всех новых автомобилей. Начиная с моделей C-класса, задняя ось оборудована той же конструкцией.

Подвеска типа «Де Дион»

Этот тип, равно как и подвеска McPherson, был назван в честь изобретателя. Им стал француз Альберт Де Дион. Цель данного типа подвески – максимально снизить нагрузку на задний мост автомобиля, путем отделения картера главной передачи. Если раньше он крепился к самой балке моста, то в данном случае картер держится непосредственно на кузове.

Это позволяет передавать крутящий момент посредством полуосей, закрепленных на ШРУСах, и сделать подвеску как независимой, так и зависимой.

Но от главных недостатков всех зависимых вариантов подвески, типу «Де Дион» избавиться не удалось. К примеру, затормозить без «клевков» практически невозможно, а при резком старте машина просто «приседает» на задние колеса.

Несмотря на попытки ликвидации этих недостатков путем установки дополнительных элементов (направляющих), несбалансированное поведение авто остается главной проблемой.

Неисправности ходовой

В ходовой части автомобиля могут быть следующие неполадки:

  • Повреждение рычагов;
  • Повреждение амортизаторов, утечка жидкости или воздуха;
  • Деформация опор амортизатора;
  • Неисправность стабилизатора поперечной устойчивости.Об этих и других поломках говорят следующие признаки:
  • Стуки, шумы и другие посторонние звуки, особенно при поворотах и проезде по кочкам;
  • Повышенная вибрация колес;
  • Сильные крены и раскачивания машины;
  • Скрип во время торможения.

Эти симптомы говорят и о других поломках авто. Поэтому при их появлении следует провести диагностику ходовой части, найти все неисправности и устранить их.

Подвески внедорожника и пикапа, устройство, достоинства и недостатки

В разных моделях джипов конструкторы идут различными путями. Это зависит от назначения и веса внедорожника. Возможны три вариации применяемых подвесок:

  1. Полностью зависимая подвеска.
  2. Полностью независимый вариант.
  3. Передняя независимая и зависимая задняя схемы.

Задняя ось, как правило, оборудуется пружинной или рессорной подвеской в сочетании с неразрезными жесткими мостами. Рессоры применяются при создании тяжелых джипов и пикапов, поскольку они неприхотливы, надежны и способны выдерживать большие нагрузки. Помимо этого, такая схема достаточно дешево стоит, в результате чего рессорами оборудуют некоторые бюджетные авто.

Пружинная схема обладает длинноходностью и мягкостью. Она больше ориентирована на комфорт и монтируется на легкие джипы.

В передней оси, как правило, применяются зависимые пружинные или торсионные схемы. Некоторые джипы оборудуют жесткими неразрезными мостами, однако такое решение в наше время наблюдается достаточно редко.

Какие задачи призваны решать элементы подвески автомобиля

История подвески начинается со времен конных экипажей, когда система крепления колёс к кабине кареты была самая элементарная и не имела никаких амортизирующих механизмов. При езде по неровным дорогам пассажиров такого экипажа сильно трясло. В борьбе за комфорт инженеры стали придумывать конструкции, которые позволяли смягчить вибрации кабины.

Первыми устройствами, выполняющими амортизационные функции, стали эллиптические рессоры. Со временем рессорный механизм стал применяться и на автомобилях. К тому моменту рессоры уже делали полуэллиптической формы, и они устанавливались поперечно, что для автомобиля оказалось не лучшим решением, потому что возникали проблемы с его управляемостью, даже при малых скоростях. Для решения этой задачи производители стали устанавливать рессоры продольно на каждое колесо по отдельности.

На сегодняшний день технологии автомобилестроения шагнули далеко вперёд. Конструкторы разработали различные типы подвесок, и каждый тип имеет определенные особенности, от которых зависит не только управляемость автомобиля, но комфорт людей при поездке. Несмотря на разнообразие конструкций, любой вариант подвески должен выполнять основные функции:

  • Гашение колебаний, а также сильных ударов, возникающих при движении по неровной поверхности.
  • Обеспечение максимального сцепления колеса с дорожным полотном, а также устранение крена кузова автомобиля во время вхождения в поворот.
  • Повышение управляемости транспорта за счет удержания колеса в заданном положении.

Для того чтобы автомобиль был максимально устойчив на дороге во время динамичной езды, используется жесткий тип подвески. Такой тип подвески обеспечивает автомобилю хорошую управляемость на больших скоростях, исключает крены кузова на поворотах и обеспечивает моментальный отклик на действия водителя.

Несмотря на все плюсы жесткой подвески, комфорт пассажиров при поездке нельзя назвать удовлетворительным, так как из-за жесткости снижается способность сглаживания вибраций кузова. Для обычной езды во многих легковых автомобилях устанавливается мягкая подвеска. Управляемость автомобиля снижается, но и поездка при этом становится гораздо комфортней, что является более важным параметром для обычного автомобилиста.

Некоторые автопроизводители выпускают автомобили с регулируемой жесткостью подвески. Такая функция обеспечивается за счет возможности регулировать натяжение пружины амортизационных стоек.

Помимо различной жёсткости, подвеска может иметь разную степень хода. Расстояние между точкой положения колеса при максимально сжатых пружинах и точкой положения в максимально вывешенном состоянии называется ходом подвески. Увеличенный ход помогает автомобилю преодолевать препятствия на дорогах без риска вывешивания колеса и удара стойки об ограничитель.

Похожие статьи

Конструкция с двумя рычагами

Двухрычажная независимая подвеска автомобиля также применяется на передней оси и отличается от предыдущей конструкции по таким признакам:

  1. Амортизатор и пружина не составляют единый узел, хотя первый встроен внутрь второй. Крепятся детали отдельно – стойка к шарниру кузова, а пружина просто упирается в стакан.
  2. Добавлен верхний рычаг с шаровой опорой, прикрученной к поворотному кулаку. По длине элемент короче нижнего рычага, поскольку крепится к лонжерону изнутри колесной арки.
  3. Поворот колеса производится той же рулевой тягой, но за счет двух шаровых опор, установленных на концах рычагов.
  4. Стойка с пружиной проходит сквозь технологический проем верхнего рычага и прикрепляется к нижнему. Соответственно, упругие элементы не вращаются вместе с поворачивающимся колесом, верхний опорный подшипник отсутствует.

В остальном подвеска идентична «Макферсону» – снизу стоит подрамник, соединенный с рычагами на шарнирах и посредством стабилизатора поперечной устойчивости. В некоторых случаях последний прикручивается не к передней балке, а прямо к деталям кузова.

Благодаря особенностям конструкции все динамические и статические нагрузки равномерно распределяются на все элементы подвески – пружины, амортизаторы, рычаги и стабилизатор. В результате срок службы стойки и прочих деталей существенно увеличивается. Подвеска гораздо «мягче» и надежнее, нежели McPherson, поэтому успешно используется на автомобилях премиум-класса и внедорожниках.

Подвеска с 2 рычагами по понятным причинам дороже и сложнее в ремонте. Но «колдовать» над ней приходится реже, поскольку детали изнашиваются равномерно.

Самая большая фура в мире: огромные и лучшие грузовики, обзор и характеристики, фото

Появление первых подвесок

Ещё во времена конной тяги пассажиры быстро убедились, что от тряски не спасают никакие мягкие диваны в каретах. Отличием от простых телег стали рессорные подвески. В сочетании с появившимися позже обрезиненными колёсами первые подвески обеспечивали приемлемые условия для езды по не самым лучшим дорогам. Вся эта конструкция полностью перешла и на первые автомобили.

Упругим элементом стали рессоры. Это наборная конструкция из стальных полос с различным конструктивным исполнением. По форме рессоры подразделялись на эллиптические, полуэллиптические и четвертьэллиптические, а по расположению – на продольные и поперечные. Постепенно доминировать стали классические полуэллиптические продольные рессоры по одной на каждое колесо. Такая подвеска оказалась наилучшей по сочетанию комфорта, простоты конструкции и приемлемых кренов кузова среди рессорных. Понятие управляемости только зарождалось. Отсутствовало и демпфирование, частично эта функция обеспечивалась межлистовым трением в рессорах. Тем не менее, такая подвеска сохранилась и до нынешнего времени в грузовиках и прочей технике, где главным свойством считается простота и прочность.

Другие

Как проверить на кредит или залог в банке?

Рессоры и торсионы

Довоенные BMW 328 имели переднюю двухрычажную подвеску со шкворнем. Ее особенность в том, что в качестве верхнего рычага использовалась… рессора. К ее концу крепился шкворень, а сама она была закреплена на раме. Нечто подобное использовалось и на машинах Skoda тех лет, только рессора была вместо нижнего рычага. А в более позднее время подвески на двух поперечных рессорах в роли рычагов применялись и на тракторах.

Обычными стальными пружинами уже никого не удивить. С переменным профилем, двойные, бочкообразные — их перепробовали во всех вариантах исполнения. Пружины из бронзы и углепластика изредка применяются в различных гоночных конструкциях, но в серийных автомобилях такую экзотику не ставят. Зато компания Audi в 2015 году на А6 применила пластиковые пружины, более легкие и не подверженные коррозии.

А вот на машинах Volvo устанавливалась поперечная рессора из композитных материалов в сочетании с задней многорычажной подвеской. Впервые она появилась на модели Volvo 960 после первого рестайлинга в 1994 году, а потом — в 2015-м, на втором поколении Volvo XC90. В Chevrolet Corvette начиная с поколения С4 присутствует такой же элемент. На машинах GM эту схему применяли с 1979-го: на платформах E-body и более поздних W-body.

К композитным упругим элементам с натяжкой можно отнести и резиновые блоки на машинах Morris Mini. Подвеска там была вполне обычная, на двойных поперечных рычагах. Зато вместо пружины и амортизатора работал композитный элемент: изящное решение, но крайне некомфортное для пассажиров.

Торсионы в креплении продольного рычага задней подвески в общем-то тоже не слишком оригинальны. На французских автомобилях Peugeot длительное время применяли в качестве упругого элемента продольные торсионы в сочетании с продольными рычагами. Торсионов в этом случае использовалось два, а в качестве подвижного соединения рычага и поперечной балки подвески устанавливался игольчатый подшипник. Кстати, именно эта особенность стала для конструкции фатальной: подшипники в подвеске оказались крайне уязвимыми.

Зато управляемость французских машин, благодаря не самой удачной кинематике такой подвески, была «интересной»: с сильной избыточной поворачиваемостью. Причем создатели смогли это обыграть как особый французский шарм. Кстати, на модели Renault 16 1965 года подвеска также была торсионной, а для удобства компоновки один рычаг располагался дальше другого аж на 70 мм. При этом длина базы у машины слева была больше, чем справа.

Что такое подвеска, её предназначение

Когда в Месопотамии придумали колесо, на протяжении многих столетий она соединялась с осью непосредственно. Затем была изобретена втулка, а много позже – подшипник. Но во всех случаях соединение с верхней частью транспортного средства было жёстким и недолговечным, так что находящимся на повозке или карете приходилось несладко.

Появление простейшей подвески, действие которой было основано на работе металлической рессоры, изменило ситуацию кардинальным образом. Сегодня этот конструктивный элемент автомобиля является связующим звеном между колёсами и кузовом машины, обеспечивая возможность лёгкого маневрирования и сглаживая, гася вертикальные колебания при наезде на дорожные неровности. Являясь компонентой ходовой части современного автомобиля, подвеска подверглась многим усовершенствованиям, однако это один из немногих элементов транспортного средства, конструкция которого может отличаться самым радикальным образом.

Поэтому вопрос выбора оптимальной конструкции подвески не так прост, как кажется. Особенно с учётом того, что знания об этом агрегате у большинства автомобилистов весьма поверхностные. Так что включаем концентрацию на полную мощность и читаем дальше.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
