Как поменять сайлентблоки верхнего рычага на ниве

Диагностика неисправностей сайлентблоков

Замену деталей на Ниве Шевроле проводят для правых и левых рычагов по одинаковой инструкции.

Поднимите автомобиль при помощи домкрата. Снимите колесо. Под нижний рычаг установите опору. При помощи домкрата поднимите нижний рычаг или, наоборот, слегка опустите автомобиль, чтобы нагрузка на подвеску увеличилась. Лучше всего пользоваться вторым домкратом, чтобы полностью сжалась пружина. Этим способом вы добьетесь такого эффекта быстрее. Установите на пружину стяжки, а затем опустите второй домкрат, чтобы снизить напряжение на стабилизатор поперечной устойчивости. Освободите рычаг от хомута стабилизатора. Выньте из проушины болт крепления амортизатора, предварительно открутив его. Удалите три гайки, которыми шаровая опора крепится к рычагу. Уберите второй домкрат и удалите пружину. Открутите гайку оси нижнего рычага, проставкой выбейте ось. Демонтируйте рычаг

Обратите внимание на расположение регулировочных шайб оси передней подвески. Постарайтесь запомнить их количество, чтобы при обратной сборке не было проблем

С оси верхнего рычага отверните гайки. Удалите их вместе с шайбами. Съемником выпрессуйте из проушин рычага старые детали. Если это не получилось сделать инструментом, то необходимо воспользоваться паяльной лампой или газовой горелкой. Очистите посадочное место. Установите новые сайлентблоки и тем же инструментом опрессуйте их. Перед этим желательно покрыть рычаг и втулку графитовой смазкой, Литолом или Мовилем.

Теперь вам нужно установить рычаг на место, не забыв правильно разместить регулировочные шайбы. До того, как вы проведете монтаж этой детали, можно поменять сайлентблоки на верхнем рычаге. Эта операция проводится по более простой инструкции:

1. Переднюю ступицу вместе с суппортом привяжите к кузову, чтобы в процессе работ не перебить тормозной шланг.
2. Снимите верхний рычаг, открутив болты крепления оси и рычага к шаровой опоре.

Остальная работа происходит по тем же принципам, что и при монтаже деталей на нижний рычаг. Сначала съемником удаляется изношенная втулка, а затем на ее место устанавливается новая. Не забудьте зачистить посадочное место верхнего узла и обработать его смазкой. После монтажа этой части подвески проведите окончательную сборку.

Окончательную затяжку сайлентблоков нужно проводить только на стоящей на земле машине. Производитель Нивы рекомендует гайку нижней оси затягивать с усилием 100-170 Н. После проведения замены узлов на обеих сторонах рекомендуется на СТО провести развал-схождение. Это поможет увеличить срок службы подвески и резины.

Точно указать ресурс сайлентблоков невозможно, ведь все зависит от качества резиновой вставки и условий эксплуатации автомобиля. Но каждый понимает, что рано или поздно придется выполнить их замену. Существует несколько способов самостоятельной диагностики. Все эти способы можно реализовать комплексно, чтобы вынести точный вердикт относительно ремонта.

Любой водитель сразу же почувствует изменения в худшую сторону. Но подобные симптомы проявляются и при неисправности шаровых опор, так что придется действовать методом исключения.

Для удобства следует вывесить колесо. Придавая ему переменные усилия в верхней и нижней точках, нужно покачивать ступицу в вертикальной плоскости. Наличие люфта очень легко определяется

Важно убедиться, что источником этого люфта служит именно сайлентблок, а не шаровая опора. Необходимо визуально осмотреть весь узел крепления рычага

На резинках допускаются мелкие трещины, но крупных разрывов быть не должно. Разрыв ободка резины, которая видна из-под втулки, — это еще не повод для беспокойства, но признак скорого выхода из строя сайлентблока. Ось вращения рычага и ось сайлентблока должны совпадать. Если они находятся под углом друг к другу, то это говорит о том, что резина начала разрушаться, и под нагрузкой внутренняя втулка относительно внешней сместилась.

Сайлентблоки Нива Шевроле: какие выбрать и как поменять верхние шарниры передних рычагов своими руками?

Чтобы заменить сайлентблоки на «Нива Шевроле» достаточно элементарных слесарных навыков и стандартного набора инструментов. Вы узнаете как поменять шарниры своими руками, прочитав данную статью.

Назначение и конструкция

Резинометаллические шарниры (сайлентблоки) применяются для соединения деталей подвески автомобиля (рычагов, осей, реактивных тяг задней подвески). Они гасят колебания и ударные нагрузки, возникающие во время езды.

Детали изготавливаются в виде пары втулок с эластичной вставкой между ними.

В магазинах имеются сайлентблоки передних рычагов на Шеви Ниву двух типов. Первый характерен для моделей, выпущенных до 2008 года. Далее конструкция верхних резинометаллических шарниров не изменилась, а у нижних передних выросли внутренний и внешний диаметры на 2 и 7 мм соответственно. Это позволило вдвое увеличить ресурс деталей.

Важно: верхние сайлентблоки нового и старого образца на «Шниву» взаимозаменяемы с нижними от «классики»

При покупке нужно обращать внимание на диаметр нижних «нивовских» шарниров

Какие лучше выбрать?

Увеличенные нижние шарниры не подходят к рычагам и осям передней подвески автомобилей, выпущенных до 2008 года. Поэтому выбирать можно лишь тип вставки — классическая (резина) или новая (полиуретан).

Преимущества и недостатки полиуретановых сайлентблоков

Применение полиуретановых шарниров имеет следующие положительные моменты:

• полиуретан медленнее стирается;
• материал не рассыхается при нагреве;
• полимер не теряет свои свойства под воздействием моторного масла и другой агрессивной химии.

Однако полиуретановые сайлентблоки на «Шевроле Нива» имеют заметные недостатки:

• нагрузки на скручивание, возникающие в узле, быстро разрушают материал (чтобы это не происходило, в шарнирах нового образца применяется более толстый слой полиуретана);
• полиуретановые сайлентблоки стоят значительно дороже резиновых (до 5 раз);
• низкая морозоустойчивость — при морозе ниже -20 градусов материал становится твердым и часто рвется при скручивании.

Поэтому невозможно однозначно сказать какие шарниры лучше подойдут вашему авто. Все зависит от условий эксплуатации и конструкции крепления нижних передних рычагов.

Mitsubishi MB633820 на «Шниву»

Верхние сайлентблоки Mitsubishi заслуженно считаются одними из лучших полиуретановых шарниров.

Производитель с мировым именем сумел учесть физические особенности полимера и представил на рынок морозостойкие детали, поэтому MB633820 — лучший сайлентблок для тех, кто не жалеет средств на комфорт и безопасность передвижения.

Диагностика неисправности

Чтобы проверить состояние сайлентблоков реактивных тяг и передних рычагов, необходимо:

• поддомкратить автомобиль либо вывесить на подъемнике;
• произвести визуальный осмотр (вставка не должна иметь трещин и разрывов);
• покачать рычаги, чтобы убедиться в отсутствии люфта.

Необходимые инструменты и материалы

Прежде всего, нужно запастись новыми сайлентблоками. Также рекомендуется купить болты и гайки крепления рычагов, чтобы не использовать старые.

Из материалов и инструмента понадобится:

• средство WD-40;
• воротки на ½” и 1/4″;
• рожковые ключи и головки с 13 по 24;
• крепкий вороток и труба, чтобы увеличить момент кручения;
• домкрат бутылочного типа;
• съемник;
• зубило;
• молоток.

Порядок проведения замены

Работа выполняется последовательно для правых и левых передних рычагов в следующем порядке:

1. Поднять авто на домкрате и снять колесо.2. Установить опору под нижний рычаг;3. Поднять нижний рычаг домкратом или немного опустить автомобиль, чтобы нагрузить подвеску;4. Отвернуть гайки болтов, которыми шаровый шарнир крепится к верхнему рычагу (3шт)

5. Отвернуть гайки болтов, которыми ось верхнего рычага крепится к кронштейну поперечины передней подвески6

Снять рычаг, и обязательно нужно обратить внимание на регулировочные шайбы, установленные на болтах крепления оси, запомнить их расположение и количество;7. Отвернуть гайки крепления оси верхнего рычага;8

Далее снять с оси гайки и шайбы;

Chevrolet Niva V6 нет,но хотелось бы… › Logbook › Замена сайлентблоков нижних рычагов

Провозился с неделю пока менял. В сервисе напугали что у меня рычаг гнутый и втулка на балке ушла после столкновения с чем-то, сказали балку надо менять и рычаг левый, все вместе с заменой выходило 38500 р. Вот и решил сам поковырять. Полез значит, разобрал все, промерил все штангенциркулем, все хорошо оказалось. Один день делал одну сторону у кореша в гараже. Ну а другую на подъемнике в другом гараже. Как собрал полез технологические отверстия смотреть по которым балка крепится-тоже все ОК оказалось. После того как все собрал, промерил по дыркам заводским рулеткой расстояния от них, до рычагов и тоже оказалось все ровно. На левой стороне где шайбы обварены были, был погнут болт. Купил новый, поставил и теперь вот такая красота. На удивление все легко разобралось. Готовился уж к худшему, что греть надо будет, болгаркой пилить.

Снимать нижний рычаг можно не разбирая всего остального.

-Домкратим машину,-Снимаем защиту картера и проверяем воротком вращаются ли оси рычагов.-Снимаем колесо.-Стягиваем пружину стяжками чтоб не стрельнуло.-Подкладываем под рычаг бревно, опускаем машину рычагом на бревно.-Ослабляем длинный болт на котором рычаг держится путем откручивания гайки.-Откручиваем скобу стабилизатора, если сломаются шпильки-высверливаем отверстия под болты.-Откручиваем 3 болта нижней шаровой, сдергиваем ее с нижнего рычага и кладем ее поверх вилки нижнего рычага.-Снова домкратим машину.-Аккуратненько отводим нижний рычаг вниз и вытаскиваем пружину.

Половина дела сделано.

Для выпрессовывания старых сайлентов использовал обычный вазовский съемник и вороток длинный. Старые сайленты вышли хорошо, а вот один из новых пошел с перекосом и до конца не дошел. Пришлось выкинуть его и купить комплект других сайлентов и перепресовать. Теперь у меня на одной стороне стоят сайленты АМТ, на второй ДААЗ) Ну по размерам одно и тоже, резина только может быть разная.Ну не суть. Собираем все в обратной последовательности.При сборке, сайлентблоки закручивать до конца нужно только когда подвеска будет под нагрузкой. Опускаете после сборки автомобиль на бревна обоими рычагами и только тогда закручиваете. Со всей дури закручивать не надо. Спустя какое-то время подвеска сядет и тогда чуточку еще подтяните.

Про регулировочные шайбы.

Шайбами мы регулируем смещение нижнего рычага вперед — назад относительно кузова. Можно колеса сдвинуть ближе к задней оси на 1-2 см, а можно сдвинуть дальше. При сборке берите штангенциркуль и рулетку и отмеряйте чтобы не получилось так, что одно колесо дальше второго. Тонкими шайбами можно подгонять рычаг вплоть до 0.05мм ну это уже на ваше усмотрение. Можно использовать только обычные 0.25мм, в любом строительном магазине продаются.

С заменой сайлентблоков на вашем автомобиле лучше не тянуть, так как, например, изношенные сайлентблоки верхних и нижних передних рычагов, кроме ухудшения управляемости и появления дискомфорта при движении автомобиля, ускоряют износ протекторов передних колес.

Большой проблемой при проведении данного вида ремонта могут стать прикипевшие к осям детали. Поэтому заранее стоит вооружиться необходимыми инструментами, которые вы будете использовать для выпрессовывания и запрессовывания сайлентблоков. Для выпрессовывания деталей Шевроле нива можно использовать инструмент для обычной ВАЗовской классики. Также не забудьте на всякий случай запастись жидким ключом и тонким зубилом, которые возможно пригодятся в борьбе с ненавистной ржавчиной.

Видео замены сайлентблоков на Нива Шевроле:

Ролик показывает замену сайлентблоков на Шеви Нива поверхностно, предназначено для общего ознакомления с темой.

Чтобы заменить сайлентблоки на «Нива Шевроле» достаточно элементарных слесарных навыков и стандартного набора инструментов. Вы узнаете как поменять шарниры своими руками, прочитав данную статью.

Правила лифтинга

Увеличение клиренса — трудоемкая процедура. Она требует специальных навыков и инструмента. Поэтому лифтинг, как правило, выполняется на СТО. Однако при наличии умений можно установить лифт-комплект своими руками

При этом необходимо уделить внимание следующим моментам:

• Лифтинг требует комплексного подхода. Одновременно с увеличением клиренса нужно менять амортизаторы и реактивные тяги. Иначе лифт подвески сделает машину непригодной к эксплуатации.
• Справа в задней части кузова находится бензобак с трубками вентиляции. Это нужно учитывать, если кроме лифтинга вы решите увеличить колесные арки.
• При сильном изменении клиренса следует установить удлиненный тормозной шланг и отрегулировать отбойники. Также придется перенастроить работу регулятора давления в заднем тормозном контуре.

Для тюнинга в домашних условиях лучше применять готовые лифт-комплекты заводского изготовления.

Установка колес с большим внешним радиусом. В этом случае мастера сталкиваются с ограничением — слишком большие шины не помещаются в колесные арки. Приходится расширять их или выносить колесо за пределы авто, устанавливая удлиненные ступицы.

Монтаж проставок. Данный метод позволяет слегка приподнять кузов и не требует больших трудозатрат.

Установка увеличенных пружин. Этот способ дороже, но позволяет добиться большей высоты подъема кузова.

Установка колесных редукторов на заднюю ось. Эти детали позволяют опустить ступицы вниз и увеличить расстояние от моста до земли.

Смещение вниз передней балки. Для этого придется приварить специальные крепления на лонжероны и установить удлиненные рычаги.

Установка удлиненных пружин и проставок под шаровые опоры. Простой и недорогой способ сильно увеличить клиренс.

Порядок предварительной разборки

Чтобы добраться до оси, снять ее и поменять сайлент-блоки, нужно подготовить инструменты:

1. домкрат с колесным ключом;
2. рожковые и накидные ключи стандартных размеров;
3. набор головок и вороток;
4. для демонтажа резинометаллических шарниров желательно иметь съемник;
5. мощный молоток;
6. монтировка;
7. прочие слесарные инструменты.

Проводить работы по снятию оси нижнего рычага не обязательно из смотровой ямы или на подъемнике, достаточно открытой ровной площадки. Но некоторые операции удобнее производить из канавы, так что ее наличие желательно. На руки лучше натянуть матерчатые перчатки, чтобы не посбивать пальцы. Зафиксировав автомобиль на месте с использованием противооткатных средств под задними колесами, можно приступать к разборке, проводящейся в такой последовательности:

• Поднять авто на домкрате, открутить и снять переднее колесо. Под нижний рычаг подставить колодку и опустить на нее машину.
• Раскрутить 3 крепления нижней шаровой опоры и отделить узел ступицы от рычага.
• Открутить 2 гайки кронштейна, прижимающего конец стабилизатора поперечной устойчивости к боковой части рычага. Монтажной лопаткой снять его со шпилек.
• Отсоединить амортизатор от опорной площадки пружины, раскрутив его нижнее крепление. Поднять автомобиль домкратом и вытащить пружину. Опорную площадку снимать с рычага не обязательно, разве что она вам мешает.
• Удерживая головку длинного болта, на котором держится нижний рычаг, открутить с другой стороны гайку и удалить ее вместе с шайбой.
• С помощью молотка и круглой наставки из латуни аккуратно выбить ось из втулки. Между ней и рычагом вставлено несколько регулировочных шайб, при выбивании они будут выпадать. Потерять шайбы нельзя.

Регулировочные шайбы, стоящие между рычагом и втулкой передней балки, ставятся на автомобиль Нива 2121 еще на заводе. Во время сборки их необходимо вернуть на место в том же количестве. По окончании разборки можно приступать к замене сайлент-блоков, используя съемник. При отсутствии такового старые резинометаллические втулки выбиваются в тисках, а на их место посредством наставки из отрезка трубы аккуратно запрессовываются новые.

Во время сборки узла очень важно обработать всю поверхность оси нижнего рычага графитной смазкой. Это избавит вас от мучений и потерь большого количества времени при следующей разборке в том случае, если болт намертво прикипит

Это избавит вас от мучений и потерь большого количества времени при следующей разборке в том случае, если болт намертво прикипит.

Назначение и конструкция изделия

Основным назначением сайлентблока или простыми словами резинометаллического шарнира является соединение деталей подвески и гашение колебательных движений за счет резинового наполнения внутри изделия. Действительно полезное изделие, которое имеет самую простейшую конструкции. Представляет собой сайлентблок металлическую сдвоенную втулку с резиновым или полиуретановым заполнением внутри. Это заполнение и выполняет основную роль – гашение вибраций и колебаний. На фото ниже представлены сайлентблоки.

Устанавливаются данные детали преимущественно в передней подвески транспортного средства Нива Шевроле. С их помощью обеспечивается соединение рычагов передней подвески, а также стабилизатора поперечной устойчивости. Аналогичное соединение обеспечивается и в задней подвеске автомобиля, в коробке передач и двигателе.

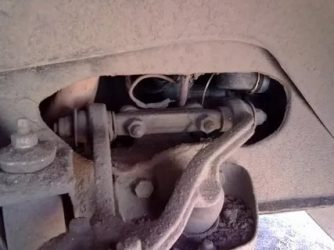

Расположение верхнего сайлентблока

Когда необходима замена изделия?

Каждая деталь в автомобиле Нива Шевроле имеет свои эксплуатационные свойства. Приходит время, когда шарниры выходят из строя, и требуется их замена

Но прежде важно выяснить, когда же следует приступать к таким процедурам или, как определить неисправность сайлентблока

Для автомобилей, которые эксплуатируются в условиях качественного дорожного покрытия, срок службы сайлентблоков составляет 100 000 км. Но для внедорожника Нива Шевроле до этого времени придется сменить как минимум 3-4 раза эти шарниры. Но полагаться на пробег не следует, а можно определить необходимость замены изделий по следующим факторам:

• ухудшилось управление транспортным средством;
• при повороте руля ощущается заторможенность движения колес.
• на неровностях появляются стуки с передней части автомобиля.

Для удостоверения их неисправности можно обратиться на СТО, но здесь придется заплатить за диагностику, поэтому потребуется снять шарниры и определить их износ уже как говорится – на ощупь. Для этого необязательно их извлекать с автомобиля, а нужно лишь произвести визуальный осмотр на смотровой яме. Выяснив, что требуется замена передних шарниров, приступим к ее осуществлению своими руками.

Замена шарниров передних рычагов

Перед началом работ необходимо убедиться в наличии следующего инструмента:

Откручиваем гайки и снимаем шайбы

• ключ на 22;
• специальный съемник для извлечения и монтажа новых шарниров;
• стандартный комплект инструментов.

Конечно же, не забываем перед началом работ приобрести новые сайлентблоки передних рычагов на Ниву Шевроле.

Приступаем к выполнению демонтажа старых шарниров верхних рычагов, после чего осуществляется их замена на новые:

Выпрессовка старых сайлентблоков передних рычагов Нива Шевроле

1. Автомобиль Нива Шевроле устанавливается на смотровой яме для удобства проведения работ.
2. Включаем ручной тормоз и устанавливаем под задние колеса упоры или башмаки.
3. Извлекается переднее колесо.
4. Отвинчиваются гайки крепления шаровой опоры, и осуществляется ее снятие.
5. Извлекается верхний рычаг подвески.
6. Используя гаечный ключ на 22 необходимо вывинтить гайки оси рычага.
7. После их вывинчивания необходимо их извлечь вместе с шайбами.
8. Далее необходимо использовать специальный съемник. Съемник имеет вид, как показано на фото ниже. С его помощью осуществляется снятие старого элемента.

Так выглядит съемник

После окончания установки с одной стороны, необходимо проделать такие же действия и с другой. Замена шарниров нижних рычагов на внедорожнике осуществляется аналогичным способом. Сборка переднего рычага осуществляется в последовательности обратной снятию. После установки колес, потребуется посетить СТО для проверки и регулировки развала-схождения колесной базы.

На данном этапе замена сайлентблоков окончена. Как видно, сложного ничего в этом нет, потребуется только несколько часов свободного времени и автомобиль будет практически как новый.

Старые и новые сайлентблоки для Нива Шевроле

Верхний рычаг и сайлентблоки.

Резинометаллические шарнирные втулки (сайлентблоки) на всех Нивах до 2008 года имели отличную от современной конструкцию, причём конструкция и размеры изменились только для нижних передних.

Верхние остались взаимозаменяемыми с нижними сайлентблоками классических ВАЗов.

Разбитые сайлентблоки старой конструкции

Ресурс сайлентблоков старой конструкции составлял от двух до трёх лет, в зависимости от интенсивности эксплуатации и климатических условий.

После 2008 года

После 2008 года нижние сайлентблоки получили другую конструкцию, что позволило увеличить их ресурс почти вдвое, но проблемы с качеством деталей разных производителей остались прежними.

На новых деталях диаметр внутренней втулки вырос на 2 мм, а внешний диаметр на 7 мм, что не могло не сказаться на ресурсе. Старые втулки неплохо получались у балаковского завода «Тадем» и димитровградские сайлентблоки, их паковали в фирменные ВАЗовские упаковки. У остальных производителей качество плавает.

>

Новые втулки на конвейер поставляет завод «Анвис Групп». И о новых артикулах: верхние сайлентблоки, взаимозаменяемые со старыми, получили номер 2101-2904040, новые нижние, усиленные — 2121 2904040.

Чем лучше полиуретановые сайлентблоки?

Полиуретановый сайлентблок.

Не так давно стали популярны полиуретановые втулки, демпферы и сайлентблоки. Вещь хорошая и полезная, но не стоит воспринимать полиуретан безоговорочно восторженно и дело вот в чём.

Полиуретан отлично отрабатывает, как демпферный материал на сжатие.

Классический обычный сайлентблок

К примеру, амортизаторные втулки из него получаются довольно долговечными. Но сайлентблок в основном работает на скручивание, а артикуляция подвески внедорожника подразумевает большие углы поворота рычагов. И с этим лучше справляются резиновые детали, на бездорожье они отрабатывают мягче и дольше.

А чем они хуже?

К тому же полиуретан боится высокой температуры, а на верхних рычагах с правой стороны условия как раз такие, что могут привести сайлентблоки из полиуретана в негодность за тысячу километров.

Полиуретановые сайлентблоки в верхнем рычаге

Делаем вывод: для города, асфальтовых дорог, возможно, установка полиуретана имеет смысл. Если же Нива Шевроле используется в основном на бездорожье, нужно однозначно отдавать предпочтение резиновым деталям.

Разборка и сборка энергоаккумулятора КАМАЗ видео

ПЕРЕБОРКА ЭНЕРГАЧЕЙ КАМАЗ

https://youtube.com/watch?v=ceCf0u87Co8

Ремонт энергоакумуляторов

Разбираем энергоаккумулятор от Камаза

https://youtube.com/watch?v=gLjih2vFuI8

Ремонт тормозных камер или энэрго аккумуляторов )))

разборка энергоаккамулятора вапко ман l2000

Тормозная камера с энергоаккумулятором. Устройство. РЕМОНТ!!!

https://youtube.com/watch?v=lRCeBf8ZPP0

Дефектовка деталей энергачей

https://youtube.com/watch?v=om-nw4Yi-hs

Ремонт энергоаккумуляторов своими руками

Замена втулок в кронштейне энергоаккумулятора КАМаз

энергоаакумулятор зил- камаз

https://youtube.com/watch?v=P57TFziYfpU

Также смотрите:

• Как определить льющую форсунку на КАМАЗе
• Мотори до КАМАЗа
• Устройство КПП КАМАЗ 6520 евро 2 zf 16
• Кузов бортовой на КАМАЗ 4308
• КАМАЗ с кабиной ман
• КАМАЗ двигатель cummins схема
• КАМАЗ 102 отзывы
• Картер промежуточного моста КАМАЗ
• Система отопления вентиляции КАМАЗа
• Регулятор КАМАЗ давл воздуха
• Отражатели фар КАМАЗа
• Обучение вождению КАМАЗа видео
• Блок двс КАМАЗ 740 31 240
• Запчасти КАМАЗ от частных лиц
• Привод топливного насоса высокого давления КАМАЗ

Меняем сайлентблоки на Шевроле Нива своими руками

С выбором сайлентблоков разобрались, теперь по процедуре замены. Работа хлопотная и длительная, но выполнив её своими руками, мы сэкономим как минимум 4–5 тысяч рублей. Именно такая цена замены сайлентблоков у специалистов.

Скорее всего Вам понадобится болгарка.

Если выполнить все правильно и соблюдать рекомендации, можно справиться и самому.

Стоит он недорого и в арсенале каждого нивовода такая штука должна быть. На СТО втулки меняют с помощью пресса, а некоторые умудряются обойтись кувалдой и трубой подходящего диаметра. Тем не менее для замены нижних сайлентблоков пригодится ещё две стяжки для пружин и дополнительный домкрат.

Точный алгоритм верхний рычаг

Процесс работы проходит следующим образом:

Используем домкрат как рычаг

Используем стяжки для пружин.

Тут может пригодится болгарка.

Старый сайлентблок. Готовься к бою!

Если сайлентблок не выпрессовывается, то можно его выжечь. Стандартное решение.

Запрессовываем новые сайлентблоки.

Снятие верхнего рычага

При этом, если нижний рычаг ещё не собран, нужно подвязать переднюю ступицу с суппортом к кузову, чтобы не повредить тормозной шланг.

Верхние сайлентблоки запрессовываются аналогично нижним

Верхние сайлентблоки выпрессовываются и запрессовываются по такой же технологии, как и нижние, крайне желательно применение съёмника, чтобы не искать приключений на свои сайлентблоки.

Что делать, когда деталь прикипела?

Первые признаки неприятностей можно обнаружить заблаговременно. Для этого следует открутить гайку крепления оси ключом на 24 мм, а затем с помощью головки с воротком попытаться провернуть болт. Если это не удается сделать даже с удлиненным рычагом воротка, то готовьтесь к долгому труду — ось явно прикипела. В некоторых, особенно запущенных случаях прикипевший болт даже не дает высвободить и вытащить пружину.

Есть несколько способов решения проблемы, но ни один из них не является легким и потребует от 1 до 5 часов в зависимости от степени закисания оси. Бывалые владельцы Нивы 2121 практикуют следующий метод демонтажа детали:

• С помощью угловой шлифовальной машины отрезать ось с обеих сторон таким образом, чтобы освободить нижний рычаг и удалить его.
• Газовой горелкой либо паяльной лампой хорошо подогреть часть передней балки со втулкой.
• Попытаться сдвинуть ось с места сильными ударами молотка. Если это удалось сделать, но торец отрезанного болта расплющился, то надо его снова подрезать и выбить деталь окончательно.
• Если болт не двигается, необходимо повторить циклы нагрева-остывания несколько раз. К отрезанной части оси можно приварить лом, за который попытаться ее провернуть во время прогрева.

Описанная процедура обычно занимает 1-2 часа. Если по истечении этого времени вам не удалось сдвинуть или провернуть стальной стержень, надо переходить к кардинальным способам:

1. высверливание болта из втулки ручной дрелью;
2. полная разборка ходовой части и снятие передней балки.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем

форуме

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Не нашли интересующую Вас информацию? на нашем форуме.

Recommendations

Comments 24

Здравствуйте. А не знаете внутренний диаметр шайбы?

не знаю, там диаметр оси)

Здравствуйте. А не знаете внутренний диаметр шайбы?

такой же как и у сайленблока.

Размер шайбы. 32×17×2.5

еще бы про нижние посмотреть как менять не снимая.

. Тут все хорошо показано

Мля, да как так! Я если обойму сайлента на ноджаке не подшлифую, сайлент и с кувалды не идёт. Помню как крутил съемник метровой трубой, иначе не шло. А тут с молотка. Что за жесть:(

. Тут все хорошо показано

Чем он там брызгает? Керосин?

Значит нужно спец сьемник с запрессовкой?

чаще проблема в вы прессовки ), запрессовать легко 5 фотка.

а мне казалось ломать всегда легче

зачем пресс, берешь зубило и за 5 минут сайлент вылетает, далее головкой вроде на 32 за минуту все забивается обратно

дольше рычаг снимать

каким образом на пресс рычаг торцом ставить? не особо представляю что-то. приспособы какие-то?

Все проще намного. Зажимаешь ось в тиски, откручиваешь гайки и зубилом выбиваешь сайлентблок, запоминаешь как стояла ось, в таком же положении запрессовываешь сайлент, потом с другой стороны так же, И затягиваешь гайки в тисках, ось должна быть по отношению к рычагу так же как при снятом рычаге, до ремонта. И все. На все полчаса уходит

можно и без тисков

Да, без пресса тяжковато, особенно если внутренняя втулка прикипела к оси рычага, насчёт протяжки даже никогда не вдавался, всегда тяну на силу руки, чувствую перестало тянуться, значит всё, со временем после замены по любому надо протянуть попробовать, особенно сильно тянутся нижние саленблоки, бывает несколько раз протягивать приходится

у меня всё прикипели, а во втором рычаге внешняя часть прикипела как и внутренняя, вот я матом всё крыл, но получилось )

6,5-10,5 В любом случае, внутренняя втулка должна упереться с одной стороны в шайбу под гайкой, с другой стороны в шайбу, которую ты менял, когда затягиваешь, то этот момент упора чувствуется очень хорошо. Для сайлентблока возле коллектора сделал экранчик. www.drive2.ru/l/10272287/

Спасиб значит накидным ключом до упора.) и дец подтянуть)

Сайлентблоки верхнего рычага Нива: замена, выбор ⋆ I Love My Lada

Сайлентблоки передней подвески ВАЗ 2121 или Шевроле Нива способны выдержать любые издевательства на протяжение 80-100 тысяч км пробега. Если эксплуатация в основном асфальтовая, и того больше. Сегодня заменим сайлентблоки верхнего рычага на Ниве (2121, 21214, 21213, 2123) и выберем лучший по качеству.

Как поменять верхние сайлентблоки рычага на Ниве

Для замены сайлентблоков верхнего рычага нам понадобится:

1. Накидной ключ на 22 мм.
2. Молоток.
3. Проникающая смазка WD-40.
4. Съемник для сайлентблоков или гидравлический пресс.
5. Комплект новых сайлентблоков верхнего рычага.

Съемник для сайлентблоков

Возможно, в сложных случаях, пригодится газовая горелка. Если она есть, можно особо не раздумывать о том, как выпрессовать сайлент-блок из рычага, а просто выжечь резину и выбить остатки сайлентблока из посадочных мест. Если все это есть, можно приступать к работе.

1. Ставим автомобиль на ровную площадку, затягиваем ручник и поднимаем передок на домкрате.
2. Устанавливаем подставку под нижний рычаг, опускаем автомобиль на подставку, чтобы разгрузить верхний рычаг. Делать это нужно обязательно!
3. Снимаем колесо и очищаем гайки крепления сайлентблоков от грязи, а также чистим и смазываем проникающей смазкой гайки крепления оси верхнего рычага.
4. Откручиваем три гайки крепления верхней шаровой опоры, заодно проверяем состояние ее пыльника. Поднимаем рычаг на оси.
5. Не забывая о регулировочных шайбах и не теряя их, снимаем весь рычаг в сборе.
6. Ключом на 22 откручиваем гайки крепления сайлентблоков и упорные шайбы.
7. Если будем работать съемником, устанавливаем чашку съемника с упором в рычаг, а внутреннюю часть резьбы накручиваем на ось. Затягиваем гайку болта съемника.
8. Вынимаем сайлентблок из рычага и выбиваем второй сайлентблок.
9. Чистим проушину от грязи и остатков резины, смазываем проушины жидким мылом или мыльной водой, запрессовываем новый сайлентблок с одной стороны.
10. Вставляем ось со вторым сайлентблоком и накручиваем гайку с одной стороны, ставим враспор кусок уголка или трубы между проушинами. Длина распорки — 160 мм, внутренний диаметр минимум 42 мм, если ставим враспор трубу, то прорезь должна быть шириной минимум 32 мм.
11. Устанавливаем чашку съемника или любой другой подходящий упор и наворачиваем гайку, запрессовывая сайлентблоки до конца, с усилием 18-20 Н∙м.
12. Смазав консистентной смазкой шпильки крепления оси верхнего рычага, устанавливаем рычаг на место.
13. Прикручиваем верхнюю шаровую опору, также промазав болты крепления смазкой.

Затягиваем все гайки только после того, когда подвеска будет нагружена, то есть при опущенном на подставку под нижний рычаг автомобиле. После замены сайлентблоков желательно проверить развал/схождение передних колес.

Когда менять сайлентблоки верхнего рычага

Ресурс верхних сайлентблоков передней подвески на Ниве достаточно высок. Тем не менее признаки износа могут проявиться уже при пробеге от 70-80 тысяч км, а то и раньше, если машина эксплуатируется на грунтовке. Первый признак изношенного сайлентблока — скрип и стук при проезде неровностей.

В самых запущенных случаях изношенный сайлентблок будет влиять на управляемость автомобиля и способность держать прямую, возможен усиленный неравномерный износ покрышек, рыскания по дороге на прямой. Определить состояние сайлентблока проще всего визуально — трещин и сколов на поверхности резины быть не должно, никаких расслоений и люфтов также быть не должно.

Какой сайлентблок для Нивы лучше

В продаже есть два десятка самых разных сайлентблоков, начиная от заводских ВАЗовских, заканчивая полиуретановыми самой разной жесткости. Слишком жесткие полиуретановые сайлентблоки ставить не желательно — вся вибрация будет на кузове, к тому же в холодную погоду гарантирован скрип.

Оригинальные сайлентблоки Лада-Деталь с артикулом  2121-2904004-04 и 21210-2904004-04 обойдутся в $17-18. По отзывам владельцев, такие сайлентблоки смогут выдержать около 100 тысяч пробега без особых проблем. Есть ряд аналогов:

• БРТ, г.Балаково, артикул  2121-2904040 и 21210-2904040, цена около $9;
• СЭВИ, Кедр, БЗАК (Белебей) примерно в одну цену и примерно одного качества, цена за комплект около 12 долларов;
• Трек, с таким же артикулом, цена $15, качество хорошее, выносливые и прочные;
• CS-20, полиуретан, цена 22 доллара.

Качество и характеристики полиуретановых сайлентблоков сильно зависят от жесткости материала, поэтому ставить их нужно с расчетом на то, что вибрации на руле и кузове будут неизбежными, а срок эксплуатации непрогнозируемый. По отзывам владельцев, оптимальный вариант для Нивы — резиновые ВАЗовские сайлентблоки, хорошо зарекомендовавшие себя в течении долгих лет работы.

Устройство и назначение сайлентблока

При движении автомобиля по дороге, а особенно при движении его по неровностям, подвеска принимает на себя огромные нагрузки. При этом некоторые узлы подвески должны оставаться подвижными

Речь идет о рычагах, причем не важно, многорычажная ли подвеска или система MacPherson

Когда рычаг вращается относительно точки опоры, мы говорим о шарнирном соединении. Но рычаг подвески автомобиля испытывает на себе осевые, радиальные и угловые нагрузки. При этом все колебания необходимо гасить, а не передавать на кузов. В таких случаях роль шарнира выполняет сайлентблок. Принцип устройства всех сайлентблоков одинаковый. Различаются они лишь формой или размером. Он представлен двумя концентрическими втулками, между которыми находится резиновая(полеуритановая) вставка. Резина относительно втулок неподвижно закреплена, и вибрировать она может только за счет собственной упругости.

Таким образом, сайлентблок дает возможность не просто шарнирного, а упругого соединения рычага и оси. Они бывают нескольких видов. Некоторые из них не имеют внешней обоймы. Резиновое изделие запрессовывается в проушину рычага (под рычагом мы здесь понимаем любое вращающееся тело), но принцип его работы при этом не изменяется.
