Правильный момент затяжки гбц на шевроле нива

с каким усилием затягивать болтов головки блока цилиндров и как правильно затянуть, порядок и схема протяжки с фото и видео

В ходе ремонта или обслуживания двигателя часто приходится снимать головку двигателя. При ее обратной установке необходимо соблюдать определенную последовательность установки болтов и соблюдать правильный момент затяжки ГБЦ ВАЗ 2112.

Когда необходимо делать затяжку?

Одной из частых причин проведения затяжки болтов крепления головки блока цилиндров (ГБЦ) на ВАЗ 2112 является течь масла между головкой, прокладкой и блоком цилиндров. Приметой течи масла в стыке деталей служит появление белесой эмульсии (смеси охлаждающей жидкости и масла) на стержне щупа или возникновение радужных пятен масла в жидкости, находящейся в компенсационном бачке. Второй причиной проведения работы является установка снятой для ремонта или обслуживания головки.

Как правильно затягивать ГБЦ?

Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками. По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила. Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.

Фото ниже демонстрируют визуальную разницу между моторами.

Правила затяжки

При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми

Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.

При затяжке необходимо строго соблюдать порядок обжатия болтов, поскольку эта процедура обеспечивает равномерное прилегание деталей по всей поверхности. Вторым непременным условием является соблюдение степени усилия при затяжке, поскольку излишняя сила при этом деформирует прокладку и головку и может вызвать разрушение болта или резьбы.

В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.

Необходимые инструменты

Список инструментов и материалов для установки головки на место будет небольшим:

• головка с размером 10 мм и вороток для наживления болтов;
• динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
• ветошь для протирки поверхностей;
• новая прокладка между ГБЦ и блоком;
• новые болты, необходимые для монтажа головки.

Пошаговая инструкция

При установке головки следует придерживаться последовательности шагов:

1. Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
2. Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
3. Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
4. Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
5. Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
6. Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
7. Протянуть болты в той же последовательности доворотом на 90 град.
8. Повторить протяжку по аналогии с предыдущим шагом.

При размещении головки блока на более простой двигатель последовательность несколько иная:

1. Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
2. Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
3. По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
4. Доворот болтов на 90 градусов в той же последовательности.
5. Повторный доворот еще на 90 градусов.

Совместимость ГБО с конкретными кабелями

Ранее уже было упомянуто, что, несмотря на общую схожесть строения блоков управления разных ГБО, для их настройки используются специализированные кабели. Во многом это связано с двумя особенностями газового оборудования:

• Различия в их распиновки, что требует индивидуального соединения кабеля с конкретным типом ГБО;
• Несовместимость программных средств, используемых разными производителями газобаллонного оборудования в своих блоках управления.

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

• На главном цилиндре заметны следы подтекания тормозной жидкости;
• Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
• Педаль тормоза попросту не нажимается.

Замена

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

Статья в тему: Самостоятельная замена помпы на ВАЗ 2110 (8 и 16 клапанов)

Независимый ремонт зазора ступичных подшипников

Если во время движения вы ощущаете или вибрация присутствует на рулевой колонке, то скорей всего увеличился зазор на передних колёсах в подшипниках самой ступицы, по этому их ресурс сократится, а шины начнут неравномерно изнашиваться. А если зазор и вовсе будет отсутствовать, то ступица будет туго вращаться что также приведет к снижению ресурса, поэтому его зазор должен быть больше ноль пятнадцати м.л. Регулировка передних подшипников осуществляется при помощи баллонного ключа, ключа на двадцать сем и молотка.

• Колесо, которое находится в подвешенном состояние следует покачать, если люфт присутствует необходимо отрегулировать зазор. После этого нажмите на педаль тормоза, и покачайте колесо, если люфта нет значит зазор имеется в подшипниках.
• Необходимо демонтировать декоративный колпак и открутить у ступицы контргайку, и чтобы она не провернулась удерживайте ее воротком. Во время ремонта ходовой во время регулировки ступицы желательно установить новые ступичные гайки, так как даже после регулировки велика вероятность того что старые займут прежнее место, что не позволит законтрить их как следует. Если такой возможности нет, то можно взять гайку с Другова автомобиля.
• Затем нужно такрутить гайку ступицы так чтобы крутящий момент был 19.6 Н·м. проворачивая ступицу несколько раз, на девяносто градусов в двух направлениях, тем самым произойдет само установка подшипника. После этого ослабляем гайку регулировочную и затягиваем ее на 6,8 Н·м. проделав все это просто отворачиваем гайку на двадцать пять градусов.
• После того как все сделано меняем буртик гайки, на цапе внешнего шарнира привода.
• После того как регулировка произведена проверти как вращаются колеса, если они вращаются легко значит все хорошо. Конечную проверку можно произвести лишь после того как проедите несколько километров без торможения, оценив, как нагревается ступица.

А еще интересно: Нива шевроле ремонт передней ступицы

Пошаговая инструкция по замене прокладки ГБЦ

Особенности конструкции автомобиля Нива Шевроле позволяют снять ГБЦ без хорошего доступа снизу. Тем не менее, наличие смотровой ямы или подъемника существенно облегчает доступ к некоторым гайкам и сливному крану ОЖ. Снимать двигатель не потребуется, но пространство под капотом желательно освободить от мешающих шлангов и проводов.

Для ремонта понадобятся следующие инструменты:

• набор ключей и торцевых головок;
• мощный вороток, трещотки, удлинители;
• молоток;
• плоская отвертка;
• головка или специальный ключ на 38 для проворачивания коленчатого вала;
• динамометрический ключ;
• ключ для тормозных трубок (подходит для масляной магистрали).

Совет. Кроме стандартных инструментов может пригодиться проволока для крепления снятых деталей, ветошь, уайт-спирит или растворитель для очистки поверхностей.

Условно все работы по замене прокладки ГБЦ на Ниве можно разделить на 2 этапа: снятие всего навесного оборудования и всех электрических датчиков с головки блока, снятие механизма ГРМ и крепления головки к блоку цилиндров.

Порядок действий при снятии ГБЦ Шеви Нива

Алгоритм работ следующий:

1. Сливаем антифриз из радиатора охлаждения и блока двигателя. Для этого на блоке выкручивают заглушку ключом на 13. Масло в этом случае сливать с картера не нужно. С аккумулятора снимаем клемму. КПП переводим в нейтральное положение.
2. Пока ОЖ сливается, начинаем разбирать двигатель со стороны капота. Откручиваем дроссельную заслонку, убираем трос газа, снимаем провода со свечей, отсоединяем электрические разъемы форсунок, ДПДЗ, РХХ, датчика давления масла и температуры ОЖ.
3. Теперь можно отсоединить все шланги системы охлаждения, идущие на термостат, радиатор отопителя и подогрев дроссельного узла. С впускного коллектора снимают шланг вакуумного усилителя тормозов.
4. Моторный жгут проводов и все снятые шланги отводим в сторону, при необходимости закрепляем.
5. Откручиваем защитный экран выпускного коллектора, ослабляем 4 гайки крепления приемной трубы к выпускному коллектору. Для удобства дальнейших действий приемную трубу можно снять с нижних креплений и полностью опустить под автомобиль.
6. На Шеви Ниве с ГУРом нам будет мешать кронштейн крепления насоса. Полностью его убирать не обязательно – достаточно открутить болты крепления и аккуратно подвесить на проволоку.
7. Теперь можно приступать к вскрытию двигателя. Снимаем клапанную крышку. Откручиваем специальным ключом масляную магистраль к гидрокомпенсаторам и натяжителю цепи.
8. Устанавливаем поршень первого цилиндра в ВМТ до совмещения меток путем проворачивания коленвала. Ослабляем натяжитель цепи и откручиваем верхнюю звездочку. Сразу фиксируем ее в этом положении проволокой, чтобы исключить перескакивание цепи и нарушение фаз.
9. Откручиваем 10 гаек крепления корпуса распределительного вала с подшипниками. Отворачивать нужно равномерно по всему периметру (согласно порядку затяжки в инструкции). Снимаем узел с двигателя.
10. Теперь открыт доступ к 10 болтам крепления ГБЦ. Срывать их нужно воротком, начиная с середины и передвигаясь к крайним болтам. Болты извлекаются со своих мест и проверяются на состояние резьбы и возможное удлинение (не более 117 мм).
11. Аккуратно постукивая и поддевая снизу отверткой, сдергивают ГБЦ со своего места. После чего можно снимать ее с двигателя вместе с коллекторами. Масса этого узла позволяет выполнить операцию самостоятельно.

Совет. Болты крепления распредвала и головки двигателя затянуты достаточно большим моментом, чтобы избежать их случайного повреждения, необходимо пользоваться только торцевыми головками. Посадка на шляпку болта должна быть плотной без люфтов.

После извлечения старой прокладки оцениваются возможные повреждения и износ поверхностей. Если ремонт не требуется, клапана не имеют нагара, а все размеры находятся в допуске, то можно сразу приступать к замене прокладки ГБЦ и сборке двигателя.

Раздаточная коробка

• Гайка крепления кронштейна подвески на оси подушки М10×1,25 26,5-32,3 (2,7-3,3)
• Гайка крепления кронштейна подвески к кузову М8 15,0-18,6(1,53-1,90)
• Гайка крепления крышек картера раздаточной коробки, картера привода переднего моста, корпуса привода спидометра, кронштейна рычага управления М8 14,7-24,5(1,5-2,5)
• Выключатель блокировки дифференциала М16×1,5 28,4-45,0 (2,9-4,6) Болт крепления вилок к штокам включения передач Мб 11,8-18,6(1,2-1,9)
• Болт крепления вилок к штоку блокировки дифференциала М12×1,25 11,7-18,6(1,2-1,9)
• Гайка крепления фланца карданного вала к ведущему валу и к валам привода переднего и заднего мостов М16×1,5 96,0-117,6(9,8-12,0)
• Болт крепления ведомой шестерни М10×1,25 66,6-82,3 (6,8-8,4)
• Гайка крепления заднего подшипника ведущего вала и заднего подшипника промежуточного вала М18×1,5 96,0-117,6(9,8-12,0)

Необходимые инструменты

Процедура по замене практически не отличается для различных модификаций «Niva», и для проведения требуется приобрести следующие виды инструмента:

• Торцевая головка (размер 10) либо простой ключ.
• Трещотка для фиксации головки.
• Растворитель для очистки основания.

У большинства владельцев машин ВАЗ этот набор постоянно есть в багажнике; поставить новую прокладку можно самостоятельно.

Инструкция по замене прокладки клапанной крышки на ВАЗ 2121

Чтобы установить новую прокладку клапанов «Нивы», потребуется выполнить следующие действия: • Демонтаж. Облегчить доступ к элементу поможет снятие фильтра: для этого необходимо скрутить гайки по периметру (воспользуйтесь головкой на 10). После этого высвободите тягу, соединенную с педалью газа (актуально для модификации ВАЗ 21124 с системой впрыска). Затем можно демонтировать крышку клапанов: достаточно плавно поднять головку, снимая со шпилек.

• Снятие старого уплотнительного элемента: достаточно поддеть твердым предметом, чтобы она вышла из пазов.

• Подготовка основания для установки новой. Потребуется насухо вытереть поверхность чистой тряпкой, чтобы убрать следы масла и мусор: их наличие приводит к тому, что элемент изначально садится неправильно. (Желательно применять растворитель для обезжиривания поверхности) • Установка нового уплотнителя. Потребуется плотно прижать его крышкой, чтобы соединение было максимально герметичным. • Установка и окончательная фиксация крышки клапанов в порядке как представлено на рисунке ниже.

Рекомендации

Обслуживание ВАЗ 2121, 2131, 21213 и другие модификации, советуем обратить внимание на следующие моменты: • Не требуется применять герметик, как советуют некоторые мастера: его наличие приведет к проскальзыванию уплотнителя и нарушению целостности соединения, что чревато масляной протечкой

• При работе важно не деформировать крышку: если это случится, изделие не «сядет» на место, установка нового уплотнителя будет бесполезна. • Если проблема наблюдается и после смены, причина может заключаться в поломке крепежных болтов, некачественной резинке или деформации периметра крышки

• Если проблема наблюдается и после смены, причина может заключаться в поломке крепежных болтов, некачественной резинке или деформации периметра крышки.

Слив тосола в Шевроле

Это первый этап, который выполняется при замене испорченной прокладки Нивы. Первоначально необходимо снять брызговик и кожух картера смазки – они располагаются в подкапотном пространстве.

• снизьте давление в системе подачи охлаждающей жидкости путем открытия крышки распределительного бака (непременно ее после закройте – так напор тосола будет меньше);
• установите емкость не менее 9 литров под слив (он под радиатором слева);
• открутите заглушку и дождитесь, пока жидкость не выльется;
• осмотрите прокладку пробки сточного отверстия – если она изношена, то замените и ее;
• снова снимите крышку с расширительного бачка.

Теперь необходимо избавиться от тосола, оставшегося в системе охлаждения самого двигателя. Левее ГБЦ, возле узла зажигания, имеется отдельное сливное отверстие. Подставьте под него тару и отвинтите заглушку ключом на 13.

Когда жидкость вытечет – закрутите пробку радиатора и ГБЦ. В последнем случае потребуется усилие не менее 25 Н∙м.

Задняя подвеска

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

• Снижение ударных нагрузок на кузов, колеса, подшипники.
• Обеспечение сцепления с дорогой.
• Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

• Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.

• Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

В каких случаях необходима затяжка головки цилиндров?

Необходимость периодически проводить затяжку ГБЦ свойственна только маркам машин, которые производились до 2010 года включительно. Все остальные модели современных авто имеют совершенно другую структуру двигателя, в результате чего этот этап работ не проводится. Однако тем, кто является владельцем того же ВАЗ-2106 или 2107, данная проблема в первую очередь актуальна во время прохождения ежегодного ТО автомобиля.

Необходимость в затяжке блока цилиндров появляется в результате постепенного скопления воды в том месте, где болты соприкасаются в блоке с цилиндрами. При этом главная причина кроется в исправлении неполадок по протечке смазки. Ведь если из корпуса двигателя масло начнет понемногу протекать, то уже через пару месяцев вы столкнетесь с проблемой работы цилиндров двигателя.

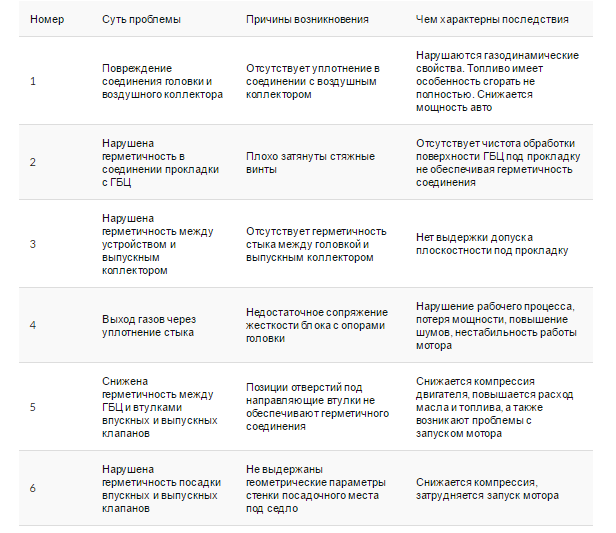

Протечка смазки происходит по разным причинам. Выделим основные из них:

• Разрушение структуры самой конструкции головки у блоков. Данная проблема чаще всего связана с периодическим перегревом двигателя или замыканием проводки.
• Появление нарушений в герметичности прокладок в блоке ГБЦ. Во время эксплуатации прокладки стираются и появляется необходимость периодически подтягивать болты. Момент самой затяжки в автосервисе или своими руками регулируют после прохождения автомобилем 100 тысяч км. Также отрегулировать усилие в обязательном порядке необходимо после замены ГБЦ.

Что такое ГБЦ и ее функции в моторе машины

Для того чтобы соединение головки и самого блока цилиндров было достаточно плотным и герметичным, применяют прокладку. Она выполняет три функции:

• уплотняет канал охладительной системы;
• препятствует вытеканию масла;
• распределительную – цилиндр нормально функционирует, в результате чего смесь бензина с воздухом не вытекает.

Уплотнитель применяется только единожды и меняется при любом ремонте мотора. Можно использовать такие виды – асбестовый, безасбестовый, стальной. Каждая прокладка по-своему хороша: металлическая неплохо распределяет механическое напряжение, асбестовые более упругие и выдерживают высокие температуры.

Вам понадобится такое оборудование: ключ на 10, пассатижи и отвертка плоская. Разные автомобили имеют свои особенности конструкции, модели двигателей и крепление болтов. Создать одинаковый алгоритм для всех машин невозможно. Рассмотрим, как именно это сделать своими руками.

Устройство ГБЦ в автомобиле Шевроле Нива

Свою родословную двигатель Chevrolet Niva ведет от двигателя ВАЗ 21213 объемом 1,7 л. Он имеет такой же диаметр цилиндров – 82 мм и ход поршня 80 мм. Отличия заключаются в конструкции ГБЦ (головки блока цилиндров). Появились гидрокомпенсаторы и однорядная цепь с гидронатяжителем. Сама ГБЦ отлита из алюминиевого сплава и предназначена для крепления газораспределительного механизма, клапанов, свечей и формировании оптимальной камеры сгорания в цилиндрах. Такая головка получила индекс 21214, она выпускается с 2003 года.

Важно! ГБЦ, распредвал, механизм натяжителя в моторах ВАЗ 21214 отличаются от модификаций 21213 и 2121 и не взаимозаменяемы. Прокладка между головкой и блоком двигателя выполняет следующие функции:

Прокладка между головкой и блоком двигателя выполняет следующие функции:

• уплотнение каналов охлаждения двигателя;
• герметизация масляного канала подачи в головку блока;
• создание в камерах сгорания оптимального давления газов и препятствие их выходу в блок.

Чтобы обеспечить надежность соединения, прокладка ГБЦ выполняется композитной с металлической основой или цельнометаллчиеской. Привалочные плоскости должны быть ровными, без царапин и раковин, допускается кривизна поверхности не более 0,1 мм.

Моменты затяжки резьбовых соединений Нива Шевроле

Затяжка головки блока цилиндров. Сделай Сам!

Снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров, за ранее выставив метки храповичным ключом и сняв звезду распределительного вала, как описано. Болты гбц нива, установка Ничего придумывать не буду, просто полное следование заводскому руководству.

Пришлось разбирать самому и фоткать на телефон. Проследите, чтобы цепь не вышла из зацепления со звездочкой вала привода масляного насоса.

Ставим звёздочку обратно на распредвал отжимает гидронатяжитель, если он мешаетустанавливаем новую стопорную шайбу, прикручиваем болт, но пока не загибаем край стопорной шайбы.

А это в худшем случае биение в дрели развертки и хана каналам, плюс можно вскрыть масляный канал, тогда точно писец головке. В итоге решил не пилить. Если что, сделаю при случае… Промывка гидрокомпенсаторов на примере гидроопор нового образца с августа года в Шевроле Ниве Может эта инструкция поможет кому-нибудь провести подобную операцию на своей машине, ведь по сути здесь нет ничего сложного.

Оригинальные гидрокомпенсаторы нового образца имеют артикул производитель INA.

Детали и расходники:

Заказать можно в exist или autodoc. Помимо всего прочего понадобится новая прокладка клапанной крышки, проволока, несколько зубочисток или канцелярская скрепка, шприц мл, пластиковые стяжки, небольшое зубило, пассатижи, а из особого инструмента — динамометрический ключ хотя многие обходятся без него.

Chevrolet Niva — Снятие головки блока

Для промывки понадобится какой-нибудь очиститель. По моим наблюдениям будет очень хорош спецочиститель типа Profoam Чистит и растворяет все масляные отложения влёгкую!

Жаль сразу не начал его использовать, а мучался поначалу с бензином-калошей, который в этом плане сильно уступает. Тут нет ничего сложного — откручиваем болты, снимаем мешающиеся нам шланги также можно их отвести в сторону и к чему-нибудь подвязать, чтобы не мешались.

Далее желательно поддомкратить машину и провернуть колесо на 5-ой передаче до совмещения метки на звёздочке с меткой на корпусе распредвала. Вообще эту риску видно плоховато, поэтому для наглядности я леплю на неё маленький кусочек жевачки см.

Теперь нам нужно снять распредвал. Но чтобы это сделать, сначала нужно снять звезду и разобраться с натяжителем цепи.

Далее через одно из отверстий шестерни распредвала продеваем пластиковую стяжку и крепим шестерню к цепи, чтобы зубья шестерни не перескочили и не сбили настройку фаз газораспределительного механизма.

После этого берём проволоку и привязываем пока только страхуем звездочку к верхнему замку капота чтобы звёздочка с цепью сильно не провисла и цепь не вышла из зацепления со звездочкой масляного насоса.

Теперь можно отогнуть краешек стопорной шайбы звёздочки аккуратно используем небольшое зубило и молоток и открутить болт. Итак, звёздочка снята и зафиксирована проволокой за замок капота см.

Теперь отворачиваем гайки крепления масляной рампы и снимаем её

После этого отворачиваем остальные гайки крепления корпуса распредвала и снимаем сам распредвал, осторожно, не проварачивая его внутри корпуса и не сбивая рокера со своих мест чтобы потом не перепутать

Тут можно осмотреть РВ на предмет наличия возможных выработок и повреждений. Лучше всего подготовить восемь пронумерованных пакетиков и раскладывать всё по своим пакетам рокер и ГК первого клапана в первый пакет, второго — во второй и т.

По науке, когда говорят торсион, подразумевают деформацию от скручивания. Когда говорят Ленин, подразумевают партию. А в данном случае деформация от растяжения. В магазинах данные болты еще называют, болтами ГБЦ нива шевроле.

Еще встречал назвние торксы или ромашка. Эти болты в отличие от каленых, дают постоянную нагрузку. То есть очень примитивно можно говорить об эффекте гровершайбы, то есть о постоянном усилии на поджатие прокладки ГБЦ, в осевом направлении болта.

По сути дела не нужна затяжка с точностью динамометрического ключа.

Конечные величины берутся угловые. В случае использования безусадочной прокладки можно использовать каленые болты. Отсоедините провода от свечей зажигания. Сдвиньте защитный колпачок и отсоедините провод от датчика указателя температуры охлаждающей жидкости. Отсоедините приемную трубу от выпускного коллектора. Выверните верхний болт крепления распорки впускной трубы и, ослабив нижний болт крепления распорки, отведите ее в сторону.

Ослабьте хомут крепления и отсоедините от дроссельного узла шланг продувки адсорбера. Ослабьте хомуты крепления и отсоедините шланги радиатора системы охлаждения от патрубка головки блока цилиндров.

Как функционирует Головка Блока Цилиндров на Шевроле Ниве

1. Когда запускается двигатель, штанга начинает двигаться за счет распредвала
2. Происходит соприкосновение штанги с гидрокомпенсатором, а потоми с коромыслом
3. После чего коромысло начинает воздействовать на открывшийся клапан
4. Когда данный клапан отрывается начинает подаваться смеси воздушно топливные в саму камеру сгорания, где происходит воспламенение.
5. Свечи подают искру за счет чего происходит сгорание
6. Благодаря выпускному клапану происходит отвод образующих газов, в выпускной коллектор. После чего весь цикл повторяется зонного.
7. На автомобилях Нива Шевроле система ГБЦ, имеет четыре поршня и четыре камеры сгорания.

Так же у данной конструкции бывает так что появляются проблемы, требующие немедленного устранения. Ниже представлена таблица с наиболее распространёнными проблемами и как их можно устранить.

ГБЦ Нива Шевроле: замена прокладки на головке блока цилиндров, правильный момент затяжки

Данный элемент в конструкции отвечает за такие основные функции как: Подводит горячую смесь в цилиндр Базирует механизм газораспределения В нем сгорают горючие смеси, и осуществляется уплотнение Осуществляется отвод и подвод масла, которое нормализует нормальную работу ГРМ Одна из немаловажных функций — это соответствие стандартам экологических характеристик, выбрасываемых в атмосферу веществ.

Поэтому блок головки — это очень важный элемент в работе всей системы.

Четко соблюдайте рекомендации производителя, касающиеся порядка затяжки болтов, а также необходимого момента. Все эти вопросы подробно рассмотрены в руководстве.

про затяжку ГБЦ.

Приводить их нет смысла, так как для каждой модели они могут различаться. Во время протяжки болтов пользуйтесь только исправным динамометрическим ключом. При любом подозрении на низкое качество болта — производите замену. Перед тем, как закручивать болты, обязательно проверьте чистоту резьбы и ее состояние.

Учтите, что вторичное применение пружинных болтов запрещено — вы все равно не добьетесь нормальной протяжки. Как следствие, через несколько сотен километров масло начнет выдавливать из-под прокладки.

Особое внимание уделите выбору прокладки — на ней должен быть указан допустимый момент усилия превышать его не желательно. Храповичный ключ

Снимите рычаги привода клапанов, выверните из отверстий головки блока цилиндров все гидроопоры рычагов.

Разъедините разъем жгута проводов форсунок. Отсоедините колодку проводов от датчика детонации.

Болты ГБЦ, протяжка ГБЦ

Отведите моторный жгут в сторону. Отсоедините провода от свечей зажигания. Как появиться время, обязательно запишусь на “развал-схождение”, ближе к лету буду подыскивать контору для покраски правой передней двери подробности в БЖ Всем удачи, и всех с началом трудовой недели!

Цена вопроса: Обнаружил кольцо, поставил его на место и звук пропал. В итоге бурление в бачке пропало, уровень тосола на месте, струйка обратки ровная, температура на показометре на панели в пробке лишь немного поднимается выше 90, а по БК вентиляторы срабатывают на Без нагрузки нужно ли протягивать гбц на ниве шевроле показываетстрелка чуть ниже Возможно пробой был из-за отсутствия клапана в пробке расширительного бачка, тосол кипел под нагрузкой и показометр на панели иногда заходил в красную зону.

Надеюсь что голову не повело и такое не повторится. Добавлено 1 ноября Пробег км.

Типы и обозначение цоколей ламп

Цоколь является конструктивным элементом лампочки, позволяющий устанавливать и закреплять ее в патроне. Он оборудуется токопроводящими контактами, через которые подается питание. Данный конструктивный элемент может быть керамическим, металлическим или пластиковым. Кроме того он обеспечивает герметизацию колбы, наполненной инертным газом. В связи с разнообразием цоколей, возникла необходимость их обозначения.

Примером такой маркировки служат следующие буквенные обозначения:

• Е – стандартный,
• G – штырьковый,
• R – с утопленным контактом,
• B – штифтовой,
• F – с одним штырьком и т.д.

Соединительная часть цоколя имеет определенный диаметр, обозначаемый цифрами, наносимыми после буквенной маркировки. Эти же цифры могут обозначать расстояние между контактами. После цифр могут быть вновь нанесены буквы, указывающие на количество контактов: s – 1, d – 2,t – 3, q – 4, p – 5.

Некоторые типы ламп имеют дополнительную буквенную маркировку, наносимую после первой буквы.

• А – означает автомобильную лампу,
• V – наличие конического цоколя,
• U – указывает на энергосбережение.
