Карбюратор «солекс 21053»: описание устройства и инструкция по эксплуатации

Как выполнить настройку холостого хода карбюратора?

Холостой ход регулируют на прогретом моторе по такой схеме:

• выводят ДВС на показатель 850 оборотов в минуту при помощи винта количества;
• затем ставят обороты на максимум, используя винт качества;
• убавляют обороты до прежнего уровня (до 850) и снова поднимают до максимума;
• заворачивают на 850 оборотах в минуту регулятор качества до положения «потряхивание мотора».

После всех этих операций винт качества потихоньку отворачивают до момента стабильного функционирования ДВС.

Если все настройки выполнены верно, «пятерка» при езде по городу не будет «кушать» более 9 литров топлива, а на загородных шоссе расход горючего составит около 7,5 литров.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Какой бы карбюратор ни устанавливался на ВАЗ 2105, главное желание автовладельцев – это экономия топлива. Конечно, на протяжении всей истории модели инженеры создавали новые, более экономичные механизмы. По этой причине на ВАЗ 2105 разного года выпуска можно встретить разные модификации карбюратора. У каждого из них были как плюсы, так и минусы, которые нередко выявлялись автолюбителями самостоятельно в процессе эксплуатации.
ДААЗ
Главное достоинство карбюраторов Димитровградского автоагрегатного завода в простоте эксплуатации и высокой ремонтопригодности. Кроме того в свое время было налажено производство всех комплектующих, что позволяло автовладельцам без труда купить нужные детали и отремонтировать и отрегулировать карбюратор самостоятельно.
С такими агрегатами автомобиль приобретал высокие скоростные характеристики, всё благодаря новым жиклёрам. Механизм быстрее реагировал на повышение скорости и своевременно подавал нужное количество горючего в камеры сгорания двигателя. Судя по отзывам минусов у карбюратора ДААЗ практически нет. Он не переливает топливо, расход топлива экономичный.
ОЗОН
Модификация «Озон» является улучшенной версией ДААЗ. Характеризуется повышенными показателями экологичности и пониженным расходом топлива из расчета на 100 км. пробега. Однако в отличие от своего предшественника ОЗОН имел массу недостатков. Одним из главных стал пневматический клапан, принимающий участие в работе второй поплавковой камеры. При малейшем загрязнении он начинал работать неправильно, двигатель начинал работать некорректно. Учитывая низкое качество топлива, случалось такое довольно часто.
Солекс
Самая современная на данный момент версия карбюратора Димитровградского автоагрегатного завода – это модификация Солекс. Отличается максимально возможными показателями экологичности, соответствует мировым стандартам и характеризуется высокой эффективностью и КПД. Данная модификация оснащается системой обратной подачи топлива, что обеспечивает непревзойдённую экономичность. Подобной системы никогда не было на прошлых версиях. Благодаря этому Солекс стал не только экономить топливо, но и мог работать без сбоев даже с учётом низкого качества бензина. Однако автовладельцам необходимо помнить, что чистку жиклеров и промывку остальных элементов рекомендуется проводить не реже одного раза в год.

Главная →

Устройство → Топливная и выхлопная системы → Карбюратор →

Признаки неисправности карбюратора

Карбюраторы производства ДААЗ любого вида и года выпуска должны обеспечивать непрерывную работу мотора в любом режиме эксплуатации: будь то холостой ход или высокие обороты на скорости. Однако именно при смене этих режимов (например, после прогревания зимой быстрый старт с места) и могут обнаруживаться ошибки в работе устройства. Так, карбюратор явно имеет те или иные неисправности, если:

• мотор, работая вхолостую, испытывает провалы;
• водитель начал замечать провалы по времени между нажатием на педаль газа и ускорением машины;
• двигатель работает с рывками (особенно это заметно на высоких скоростях);
• планомерно увеличивается расход топлива;
• трудно с первого раза запустить мотор после длительной стоянки.

Машина глохнет на холостом ходу

Если ВАЗ 2105 легко заводится, какое-то время работает вхолостую и глохнет, то, вероятнее всего, причина этой неисправности кроется в низком уровне топлива в поплавковой камере. Велика вероятность и того, что сильно засорились топливные жиклёры, поэтому необходимое количество горючего и не попадает в мотор. Также машина может заглохнуть на холостом ходу по причине сбоя в работе экономайзера.

В любом случае, если наблюдаются проблемы с холостым ходом, потребуется:

1. Снять карбюратор с машины.
2. Разобрать устройство на детали.
3. Промыть механизмы, прочистить жиклёры.
4. Убедиться в работоспособности каждого из механизмов карбюратора.

Особенно неприятны проблемы с карбюратором на трассах и на природе, когда неоткуда ждать помощи

Провалы в работе двигателя при разгоне

Первым сигналом неисправности карбюратора считаются провалы мотора на разгонах. Как правило, именно на высоких оборотах карбюратору становится трудно выполнять свои функции, если имеются какие-то препятствия.

Если ВАЗ 2105 в пути вдруг начинает дёргаться, а мотор на мгновения «замирает», то виной тому недостаток топливно-воздушной смеси в цилиндрах. Скорее всего, детали карбюратора сильно засорены, что не даёт устройству быстро создать нужное количество горючего и направить его на переработку.

В этом случае также рекомендуется провести чистку карбюратора и заменить все детали, на которых появились следы износа.

Провалы в работе мотора — явный признак неисправности карбюратора

Проблема: заливает свечи

Из-за некорректной работы карбюратора двигатель может получать излишнее количество топливно-воздушной смеси. Соответственно, переработать горючее мотор не может, а, значит, лишняя смесь будет выделяться через свечи зажигания.

Разумеется, ни к чему хорошему это привести не может. Свечи быстро выходят из строя, требуя замены.

Чтобы избежать такой проблемы, необходимо тщательно прочистить все каналы подачи и оттока топливно-воздушной смеси в карбюраторе. К тому же не помешает обратиться к специалистам, так как есть риск некорректной работы ускорительного насоса.

Излишки бензина могут выступать наружу и оставлять пятна на земле

Запах бензина в салоне автомобиля

Неприятный запах бензина в салоне — это первый признак того, что в работе карбюратора возникли какие-то сбои. Обычно пахнет топливом из-за чрезмерной работы насоса или залипания клапанов, так как в этих случаях большое количество бензина может просачиваться в подкапотное пространство.

Избавиться от запаха в салоне можно только одним путём: провести полную диагностику карбюратора.

Ароматизаторы не способны справиться с сильным запахом бензина в салоне

Автомобиль резко теряет скорость

В тех случаях, когда перестаёт работать вторая камера внутреннего сгорания в карбюраторе, машина теряет до 50% своей скорости. Водитель не может разогнаться на ровном участке дороги, хотя только недавно машина отлично справлялась с любыми задачами.

Проблема кроется в дроссельной заслонке, которая призвана регулировать уровень топлива в камере. Придётся заменить заслонку, так как проще купить новое устройство, чем ремонтировать старый механизм.

Потеря привычной скорости должна сразу же подсказать водителю, что карбюратор требует проверки и ремонта

Нюансы проведения работ

Специалисты сразу предупреждают неопытных автолюбителей: если вы не знаете, где находится карбюратор в автомобиле и из чего он состоит, то регулировку даже не следует начинать. Можно неправильным изменением параметров топливной системы вывести из строя все транспортное средство. Лучше всего эту процедуру доверить квалифицированным автомеханикам со станции техобслуживания.

Итак, чтобы приступить к регулировке карбюратора определенной модели транспортного средства, нужно изучить его устройство. Так, карбюратор ВАЗ-2105 содержит в себе несколько важных систем:

• дозирующая;
• запускающая и прогревающая двигатель;
• поддерживающая оптимальный уровень топливной жидкости;
• запускающая холостой ход;
• система эконостата;
• ускорительный насос.

Стандартно регулировке подлежат три из всех перечисленных систем:

1. Запуска и прогревания ДВС (настраивается пусковое устройство).
2. Поддерживания уровня топливной жидкости (регулируется поплавковый механизм).
3. Холостого хода (выполняется калибровка оборотов с помощью определенного винта).

Карбюратор и его составные части

Как отрегулировать карбюратор на ВАЗ, знают опытные автомеханики. При повороте рычага заслонки против часовой стрелки последний элемент закрывается. Если этого не происходит, необходимо выяснить и устранить причину заедания пружины.

Для этого потребуется до упора нажать на шток карбюратора ВАЗ 2105. Заслонка откроется на 3 мм. Регулировка зазора осуществляется с помощью винта. Если заслонка находится в открытом состоянии, тогда подобный элемент дросселя 1-й камеры должен быть приоткрыт на 1,1 мм.

https://www.youtube.com/watch?v=E-thHjN5J9o

Регулировка холостого хода карбюратора ВАЗ 21053 осуществляется за счет винтов. Первый связан с количеством смеси, второй — с ее составом. Последний элемент закрывается заглушкой. Карбюратор ВАЗ 2105 1107010 20 можно отрегулировать на моторе, прогретом до температуры 90-95°С. Также проверяется:

• правильность регулировки газораспределительного агрегата,
• степень открытия воздушной заслонки,
• угол опережения системы зажигания.

Как разобрать карбюратор

Если воздушная заслонка полностью закрыта, дроссельный аналог 1-й камеры должен быть приоткрыт на 0,8-0,9 мм. Данный показатель может изменяться за счет колебаний подгиба тяги. При перемещении штока внутрь корпуса карбюратора ВАЗ 2105 до упора воздушная заслонка приоткрывается на 5,5 мм. Отрегулировать зазор можно, отвернув винт-заглушку. Под ним установлен аналогичный агрегат, при вращении которого выставляется зазор. После монтажа заглушки регулировка карбюратора «Озон» завершена.

В заводских условиях процедура осуществляется при минимальных оборотах вращения коленвала — 850 в минуту. При этом содержание окиси углерода должно равняться 0,05.янв,2%. На головки винтов запрессовываются втулки. В случае невозможности восстановления заводских параметров настройки за счет поворота втулок выворачиваются винты, втулки ломаются. Таким образом проводятся соответствующие настройки.

Жиклеры карбюратора Озон 2105, 2107

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров. Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Озон Расположены на дне поплавковой камеры карбюратора.

Замена жиклеров

Нельзя просто поменять жиклеры. вы обязательно должны понимать, зачем и как это делается. А потому следует ознакомиться с тем, с чем вам предстоит работать. Топливные жиклеры подают в двигатель некоторое количество бензина, которое втягивается туда благодаря диффузорам. Количество втянутого через жиклеры бензина напрямую зависит от объема двигателя. Отсюда следует, что для правильного расхода топлива нужно устанавливать меньшие жиклеры на больший объем двигателя.

Регулировка уровня топлива

Выбирают жиклеры сначала для топлива, а затем уже для воздуха. Не трогайте вторичную камеру Солекса до тех пор, пока не подберете жиклеры для первой. Самым простым путем было бы отыскать заводской Солекс, который уже имеет искомые жиклеры, рассчитанные на подобный объем двигателя. Однако не забывайте, что не все Солексы подходят на моторы ВАЗа.

У некоторых Солексы заработают сразу, а у других не будут работать вовсе. Поэтому не нужно думать, что можно взять для своего Солекса жиклеры от любого другого карбюратора подобного объема. Отыщите тот, который приспособлен для жигулей, и приобретите такие жиклеры, как на нем. Итак, Солекс 21053 на классику установлен и настроен. Не забывайте регулярно прочищать его для качественной работы.

Регулировка уровня топлива карбюратора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно регулировать уровень топлива в карбюратора? Производить регулировку карбюратора нужно после:

• Произведённых работ, которые были связаны со снятием поплавков карбюратора.
• А так же при нарушенной подачи топлива в карбюратор.

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: «Замена корпуса воздушного фильтра», в рубрике «Снятие»)

2) Далее с помощью двух гаечных ключей, немного ослабьте крепление тяги к рычагу управления заслонкой.

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание! В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

7) Далее с помощью отвертки, отверните пять винтов которые крепят крышку карбюратора.

Примечание! Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание! Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание! Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание! Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана. Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев. Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

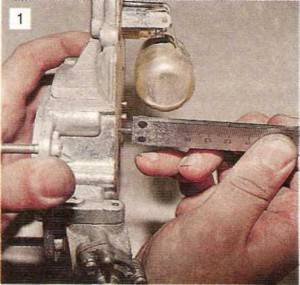

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание! При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

Советы специалистов

Поле проведенной процедуры регулировки карбюраторного устройства ВАЗ-2105 опытные автомеханики рекомендуют обратить внимание на следующие критические моменты:

1. Расположение клапана – находится в задвинутом положении, при этом жиклер холостых оборотов касается седла в корпусе карбюратора.
2. Смазывание резинового уплотнителя специальным моторным маслом.
3. Расположение воздушной заслонки, предназначенной для холодного пропуска – находится в вертикальной плоскости, при этом рукоятка подсоса опущена.
4. Состояние электромагнитного клапана – наличие повреждений и неисправностей проверяется так:
   • включить зажигание;
5. снять и надеть на клапан разъем;
6. прислушаться к звукам, доносящимся из электромагнитного клапана.

Если в процессе проверки будут слышны щелчки, деталь находится в полной исправности.

Чем управляет контроллер

Штраф за нарушение

Неподчинение требованию запрета остановки карается административными штрафами за неправильную парковку (КоАП ст.12.19) и варьируется в диапазоне 500 – 3000 рублей. Остановка на железнодорожных путях может закончиться лишением водительского удостоверения до полугода (КоАП ст.12.10).

Знак, предупреждающий о потенциальной угрозе эвакуации авто (значок эвакуатора 8.24), устанавливают в зоне действия запрещающего остановку знака (ФЗ №143 2015/08/06).

Итак, знак запрета остановки со стрелкой вниз, являющий собой комбинацию из двух знаков 3.27 и 8.2.3, указывает на окончание действия запретительного знака, который был установлен ранее. Действие комбинированного указателя распространяется только на сторону его расположения и не влечёт автоматического перехода на противоположную сторону проезжей части.

Цель: отменить действие запрета на возможную (необходимую) остановку ТС раньше, чем это предусматривает схема расположения автодорог в конкретном месте. Остановка авто за знаком вполне законна, остановка же перед ним рассматривается как нарушение парковки и влечёт за собой штрафные санкции, вплоть до эвакуации оставленного без присмотра автомобиля.

Дорогие читатели, информация в статье могла устареть, воспользуйтесь бесплатной консультацией позвонив по телефонам: Москва +7 (499) 288-73-46 , Санкт-Петербург +7 (812) 309-71-92 или задайте вопрос юристу через форму обратной связи, расположенную ниже.

С увеличением количества автомобилей найти место для парковки сложно. Случается, что транспортное средство пристраивается в месте, не предназначенном для остановки

Важно хорошо знать все указатели, в том числе знак «Стоянка запрещена», на фото которого видно, что это круг с синим фоном и белой каймой, перечеркнутый красной линией по диагонали

Этот указатель устанавливается в местах, где стоящий автомобиль может создать аварийную ситуацию. Остановку он разрешает, если она не длится более 5-и минут. Исключения допускаются при загрузке или выгрузке вещей или людей.

Устройство и ремонт карбюратора ваз 21053

Карбюратор является важнейшим узлом автомобиля, роль которого сложно переоценить. От его правильной установки и настройки зависят такие параметры как потребление количества топлива и динамика автомобиля. С улучшением конструкции и состояния карбюратора показатели динамики будут возрастать. Ведь узел отвечает за правильное наполнение и распределение горючей жидкости по цилиндрам.

Низко производительные карбюраторы, которые предназначены для малолитражных моторов, будут занижать мощность агрегата объемом более 1.5 литра, что будет мешать разгону, так же как и высокопроизводительный агрегат будет заливать двигатель с маленьким рабочим объемом

Важно, что даже при правильно подобранном узле, автомобиль не будет полноценно работать, если не произведена корректная настройка

Как мыть карбюратор?

Поверхность Солекса можно протереть спиртом и подобными средствами. Протерев поверхность, следует прочистить сам карбюратор посредством теплого воздуха. Как это делается? Можно воспользоваться воздушным, а в случае его отсутствия — автомобильным компрессором. Избавьтесь от воздухоочистителя и тщательно следите за тем, чтобы инородные частицы не попали в Солекс.

Топливный фильтр следует поменять

Чистку сетчатого фильтра можно производить раз в 1,5 года. Просто снимите его и помойте, удалив все скопившееся на нем. Не забывайте, что неметаллические части карбюратора следует мыть отдельно! Дело в том, что жидкость, применяемая для металлов, может привести их в негодность.

В поплавковой камере разберите воздушный фильтр и открутите с него хомут. Поскольку поплавок уже настроен, постарайтесь не погнуть и не сломать его. Ставя обратно крышку карбюратора, постарайтесь не опускать поплавок вниз. Топливо из камеры можно извлечь при помощи шприца или резиновой груши. Затем нужно прочистить ее, не повредив поверхность, и вернуть содержимое назад. Топливные жиклеры очищаются при помощи металлической или медной проволоки. Если они загрязнены несильно, то можно просто продуть их. Этим рекомендациям нужно следовать раз в год, чтобы не допустить поломок и ухудшения качества карбюратора.

Карбюратор ВАЗ 2105

Что такое карбюратор и в чём заключаются его функции? На сегодняшний день карбюраторные модификации транспортных средств считаются уже «отжившими свой век», так как на смену им пришли более «живучие» инжекторные.

Итак, карбюратор — это важнейший механизм в составе двигателя автомобиля. Его основное назначение — приготовление топливно-воздушной смеси и её подача к цилиндрам мотора. Проще говоря, карбюратор нужен для того, чтобы мотор получал горючее в необходимых для работы дозах.

Для демонстрации был снят воздушный фильтр, карбюратор располагается непосредственно под корпусом фильтра

Устройство карбюратора

На моторы автомобиля ВАЗ 2105 устанавливаются карбюраторы типа 2105–1107010. Этот номер в обязательном порядке указывается на чёрной табличке, которая крепится на крышке самого карбюратора.

Устройство имеет две камеры, чтобы процессы образования топливно-воздушной смеси и её подачи к цилиндрам проходили быстро и правильно. На самом деле конструктивно карбюратор имеет огромное количество мелких деталей, связанных между собой, но технически прибор не считается сложносоставным.

Литой корпус объединяет множество мелких деталей, каждый из которых выполняет свою функцию

Для того чтобы мотор мог работать в различных режимах (прогрев, холостой ход, средняя нагрузка и повышенные обороты), карбюратор имеет в своём составе три основных части:

1. Верхняя — состоит из крышки устройства и штуцеров для подачи топлива.
2. Средняя — непосредственно сам корпус карбюратора, в котором размещаются две камеры внутреннего сгорания и диффузоры.
3. Нижняя — включает в себя поплавковую камеру и дроссельные заслонки.

Детали корпуса карбюратора 2107–1107010: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Суть работы карбюраторной установки на ВАЗ 2105 сводится к следующим процессам:

1. В поплавковую камеру через специальный клапан попадает строго ограниченное количество бензина.
2. Через жиклёры топливо направляется в камеру № 1.
3. Здесь бензин дробится на мельчайшие части и смешивается с частями воздуха.
4. Если требуется максимальное количество топлива (например, при разгоне), то аналогичным образом начинает работать и камера № 2.
5. После образования топливно-воздушной смеси ускорительный насос направляет горючее в диффузоры, а затем — непосредственно к цилиндрам.

17 фотографий, доказывающих, что мир полон счастливых совпадений

Уменьшение расхода топлива двигателя автомобиля с карбюратором 2105, 2107 Озон

Повышенный расход топлива на автомобилях с карбюратором 2105, 2107 Озон может быть вызван не только неправильной регулировкой карбюратора.

Поэтому прежде чем проводить его настройку на уменьшение расхода топлива стоит прочитать следующие статьи «Повышенный расход топлива» , «Большой расход топлива», а также «Нормы расхода топлива автомобилей ВАЗ».

Если вы уверены, что с вашим двигателем и карбюратором все более или менее в порядке можно проводить настройку на минимальный расход топлива, которая должна привести в итоге к снижению этого самого расхода на 0,5 – 1,5 литра/100 км. При этом потери в мощности и приемистости будут минимальны.

Необходимые инструменты

1. Тахометр.

Для определения частоты вращения коленчатого вала двигателя. Если его нет, можно обойтись собственным слухом.

2. Шлицевые отвертки с широким (5 мм) и узким (3 мм) лезвием.

Для вращения регулировочных винтов.

3. Дрель со сверлом 3 мм.

Для высверливания заглушки подстроечного винта системы холостого хода (регулирующего поступление дополнительного воздуха в систему холостого хода).

Порядок выполнения работ

1. Доработка главной дозирующей системы первой камеры карбюратора.

2. Настройка системы холостого хода и переходной системы первой камеры.

3. Проверка работы двигателя на разных режимах.

Доработка главной дозирующей системы первой камеры карбюратора заключается в небольшом обеднении проходящей через неё топливной смеси. Достигается это либо за счет увеличения объема воздуха, поступающего в смесь – увеличиваем размер воздушного жиклера первой камеры, либо за счет уменьшения подачи топлива в смесь – уменьшаем размер топливного жиклера первой камеры.

Предпочтительнее первый метод – легче подобрать нужные жиклеры. На карбюраторах 2105 воздушный жиклер первой камеры увеличиваем с 1,7 до 1,9 мм, 2107 – с 1,5 до 1,7 мм.

воздушный жиклер главной дозирующей системы 1-й камеры карбюратора

Если при эксплуатации автомобиля с увеличенным воздушным жиклером заметного ухудшения динамики или рывков с провалами не прослеживается, можно ограничиться этой небольшой доработкой. Экономия топлива в этом случае составит 0,5 – 1,0 л на 100 км пробега.

В случае появления проблем в работе двигателя следует либо несколько уменьшить сечение воздушного жиклера ГДС первой камеры, подобрав соответствующий жиклер и продолжать эксплуатацию автомобиля дальше, либо идти до конца и продолжить настройку на экономичность своего карбюратора, прейдя к следующему этапу работ.

Следующий этап — это обеднение топливной смеси, поступающей в цилиндры двигателя, на холостом ходу и на переходном режиме, когда при нажатии на педаль «газа» дроссельная заслонка первой камеры начинает приоткрываться.

Для этого нам понадобится подстроечный винт, находящийся под металлической заглушкой. Заглушку высверливаем сверлом (3 мм). Особых усилий при этом не прикладываем, так как можно повредить сам винт. Вворачиваем винт до упора и запоминаем число оборотов, что бы, если что, потом все вернуть как было. Потом выворачиваем его в изначальную позицию.

подстроечный винт — для добавки лишнего воздуха в топливную смесь на карбюраторе 2105, 2107 Озон

Регулируем обороты холостого хода, добиваясь их нормального значения. Статья «Регулировка холостого хода карбюратора 2105, 2107 Озон».

Далее выворачиваем подстроечный винт приблизительно на четверть и проверяем работу двигателя на холостом ходу и при плавном нажатии на педаль «газа». Если холостой ход более-менее в норме и провалов нет, то выворачиваем подстроечный винт еще на четверть и проводим проверку заново.

Повторяем эту операцию пока не появятся провал и неустойчивый холостой ход. Заворачиваем винт чуть-чуть назад, чтобы провал исчез. Настройка завершена.

Еще пять статей на сайте по тюнингу и доработке карбюраторов

— Доработка пневмопривода дроссельной заслонки второй камеры карбюраторов 2105, 2107 Озон.

— Доработка системы ЭПХХ карбюраторов 2105, 2107 Озон.

— Прочистка системы холостого хода карбюраторов 2105, 2107 Озон.

— Проверка и ремонт системы ЭПХХ карбюраторов 2105, 2107 Озон.

— Проверка и ремонт ускорительного насоса карбюраторов 2105, 2107 Озон.

Видео – Как настроить карбюратор ВАЗ 2105

Полезные советы

• Положение клапана. Он должен быть задвинут так, чтобы жиклёр холостого хода касался своего разъёма (седла) в корпусе устройства. Для этого рекомендуется смазать резиновый уплотнитель моторным маслом.
• Положение воздушной заслонки системы холодного пропуска, при опущенной рукоятке подсоса, должно быть в строго вертикальной плоскости.
• При вкручивании регулировочного винта качества до упора мотор должен глохнуть. Если это не происходит, причиной может быть некорректная регулировка карбюратора ВАЗ-2105. С помощью соответствующих болтов, нужно изменить обороты в большую сторону.
• Разряжение в трубке между карбюратором и распределителем зажигания. В момент работы мотора на холостом ходу в вакуумной трубке не должно бить разряжения. Причиной его возникновения может быть сильно завёрнутый стопорный винт ДЗ – дроссельной заслонки. Регулировка этого элемента осуществляется с помощью стопорного винта. В правильном положении заслонка не заклинивается в диффузоре и обеспечивает достаточную герметичность. При заливе в камеру 2-3 см 3 топлива, оно не должно заметно просачиваться через заслонку. При нажатии на педаль газа она смещается плавно без рывков. Идентичным методом выполняется тестирование и регулировка заслонки на второй камере, за исключением трубки, которая есть только в первой камере.
• Электромагнитный клапан. В карбюраторах, рассчитанных на моторы с рабочим объёмом от 1500 см 3 , на месте держателя обычного топливного жиклёра может находиться электромагнитный клапан с жиклёром ХХ. Если он есть в конструкции рассматриваемого устройства, нужно обязательно проверить его работоспособность и убедиться в целостности электромеханического элемента. При включённом зажигании нужно снять и надеть разъём на клапан. Возникновение щелчков во время этих операций будет свидетельствовать об исправности тестируемой детали.
• На летний сезон рекомендовано снижать обороты ХХ до 800-900единиц, а в зимнее время повышать до 900-1000 об/мин. Такая настройка позволит улучшить эффективность силового агрегата с учётом климатических особенностей.

Подготовительные мероприятия

Если автомобилиста интересует регулировка карбюратора Солекс ВАЗ-2107 своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85–90 градусов).

На следующем шаге нужно выжать до упора рукоятку приводного механизма воздушной заслонки, в народе называется это просто — «подсос». После этого заслонка, должна быть в положении, при котором воздушный канал полностью свободен, т. е. расположен по направлению движения воздуха.

При наличии тахометра прибор должен быть подсоединён к заглушённому движку. В противном случае, при отсутствии агрегата, пункт следует пропустить. Плюсовая сторона устройства должна идти к катушке зажигания, а минусовая — к «массе» транспортного средства (кузову, мотору или минусу АКБ). Прежде чем подключать прибор, следует прочитать инструкцию по эксплуатации.

Последним действием должен стать запуск движка, включение дальнего света оптики и отопительного устройства.

Как выполняется настройка поплавкового устройства карбюратора?

Специалисты говорят о том, что допускается осуществлять регулировку карбюратора без его обязательного демонтажа с транспортного средства. За обеспечение требуемого объема топлива в описываемом устройстве отвечает поплавковый механизм, который регулируется таким образом:

• мотор заводят, и он работает в течение нескольких минут на холостом ходу;
• крышку карбюратора снимают и производят замер уровня горючего, который должен равняться 28 миллиметрам.

Если этих самых 28 мм не наблюдается, выполняют:

• подгибание язычка поплавка, касающегося игольчатого клапана (точнее – его шарика), до показателя от 6,2 до 6,75 мм;
• выравнивают после визуального осмотра параллельность поплавка по отношению к нижнему уровню крышки, а также перпендикулярность его язычка оси клапана (игольчатого);
• выравнивают положение кронштейна в тех ситуациях, когда дистанция между поплавком, отведенным на наибольшую длину, и прокладкой крышки не попадает в промежуток 13,5–14,5 мм.
