Замена сцепления ВАЗ 2113, 2114 и 2115 своими руками

Замена троса сцепления на ваз 2114

Конструкционные особенности автомобилей обуславливают замену сцепления ВАЗ 2114 и других моделей в сборке. Эта операция трудоемка, но владелец вполне может сделать ремонт своими руками. Чтобы понимать, как починить этот узел машины, нужно внимательно изучить схему.

Работа будет максимально производительной, а в процессе вам не придется прерываться на поиск, если заранее подготовить запчасти и инструменты.

Необходимые запчасти

В зависимости от типа ремонта вам могут потребоваться:

диск (артикул — 2109-1601-085);
заклепка (артикул — 2108-1601-295);
болт (артикул — 2108-1601-207);
накладка (артикул: 2109-1601-138-04, 2109-1601-138-03, 2109-1601-138-01 или 2109-1601-138);
ведомый диск (артикул — 2109-1601-130);
подшипник нажимной (артикул: 2109-1601-182 или 1111-1601-182);
муфта в сборе (артикул — 2110-1601-180);
пружина (артикул — 2108-1601-188).

Инструменты, которые потребуются в работе

Для выполнения работ могут потребоваться такие инструменты:

два домкрата;
ступичный ключ;
металлическая щетка;
комплект рожковых и накидных ключей;
набор головок;
направляющий для установки и другие инструменты, которые есть у каждого водителя.

опытного мастера замена сцепления ВАЗ 2113, 2114 или 2115 своими руками занимает примерно 4 часа. Новичку придется повозиться дольше. Но затрата сил и времени вполне оправдает себя, поскольку в автосервисе цена замены сцепления ВАЗ 2113, 2114 или 2115 составляет от 3 тысяч рублей на 01.12.2018 года. У

Порядок операций

Есть два способа поменять этот узел: обычный и упрощенный. Второй более доступен для самостоятельного ремонта — замена сцепления ВАЗ 2114 без снятия коробки. Порядок выполнения работы обычным способом — следующий:

Лучше поставить машину на яму, но если таковой нет, то нужно поднять ее домкратами.
Демонтируем передние колеса и обесточиваем автомобиль посредством отсоединения от аккумулятора клеммы минус.
Теперь нужно отключить от коробки передач тросик спидометра, снять тросик сцепления, и отключить привод передач.
Со стороны коробки передач демонтируется опора мотора, и демонтируем маховик.

Маховик следует изучить на предмет наличия сколов, трещин и других дефектов.
Из коробки передач следует слить масло, можно воспользоваться ситуацией и поменять рабочую жидкость.
С коробки передач снимаются внутренние шрусы, откручиваем крепления и снимаем КПП.
Теперь можно снять подшипник.
Обязательно следует очистить вал от рабочих жидкостей, грязи и пыли.
Установка на первичный вал подшипника с муфтой.
Закрепляем на маховике корзину.
Последующие операции выполняются в порядке, обратном вышеописанному.

Смотрите замену сцепления ВАЗ 2114 своими руками на видео:

Покупка узла – вопрос достаточно сложный, поскольку он продается, как по деталям, так и в сборке. Производитель дает артикулы на каждую, поскольку у него они числятся разными деталями. Он считает, что это совершенно разные детали. В работе можно пользоваться аналогами. Так многие владельцы ВАЗ предпочитают приобретать сбор SACHS (3000-951-211), но его стоимость выше в 3 раза. Тюнинговые аналоги предлагают Brembo и ATI, средняя цена – около 10 тысяч рублей.

Замена троса сцепления ВАЗ 2113, 2114 и 2115

Еще одна ремонтно-восстановительная операция по восстановлению работоспособности сцепления может быть выполнена своими руками – замена тросика. Она менее трудоемка. Замена тросика сцепления ВАЗ 2114 выполняется в следующем порядке:

обесточивание машины посредством демонтажа клеммы минус;
начинам демонтаж с гаек крепления троса, для этого потребуется ключ на 17;
далее трос нужно вывести с вилки и кронштейна;
последующие работы выполняются из салона, где нужно снять напольные покрытия и обеспечить доступ к механизму;
продолжаем: отцепляем ушко тросика от педали, здесь придется некоторое время повозиться со стопорной скобой;
теперь трос нужно подтолкнуть из салона и вытащить из-под капота;
старый трос вынимается из корпуса, на его место устанавливается новый;
корпус монтируется на место, остальные операции выполняются в обратной последовательности;
после завершения монтажа, не забудьте отрегулировать натяжение тросика.

Вы можете посмотреть замену тросика сцепления ВАЗ 2114 на видео.

Практика показывает, что для работы можно использовать не только оригинальную деталь (артикул 2109-1602210-10), но и аналоги, которые не уступают ей по качеству. Например, итальянский тросик Adriauto 0101 или немецкие запчасти TRW GCC 3123. Работы по замене этой детали выполняются приблизительно за час.

По какой причине не работают стеклоподъемники ваз 2114

Инструкция по замене подшипника задней ступицы на ваз 2114 своими руками

АВТОМОБИЛИ В НАЛИЧИИ:

Замена троса сцепления ваз 2110 своими руками

Регулировка сцепления своими руками на ВАЗ 2109

Суть работ заключается в выставлении необходимого продавливания педали и дозировании натяжения троса. Образно это выглядит так:

замер высоты педали;
подтяжка тросика;
проверка.

Также подробный отчет по процедуре можно посмотреть на видео:

Необходимые инструменты

Для выполнения операции регулировки достаточно минимального набора инструментов. Здесь потребуется два ключа на 17 и небольшая щетка по металлу для очистки грязи с поверхности устройства.

Регулировка троса сцепления

Калибровка тросика сцепления выполняется следующим образом.

Подготавливается необходимый инструмент: 2 ключа №17, линейка или рулетка, WD-40 или аналог.
Машина загоняется на ровный участок дороги и ставится на стояночный тормоз.
Для безопасности можно отключить клеммы АКБ.
Слева по ходу движения автомобиля необходимо найти сам трос – деталь прикрепляется к корпусу коробки передач специальным кронштейном.

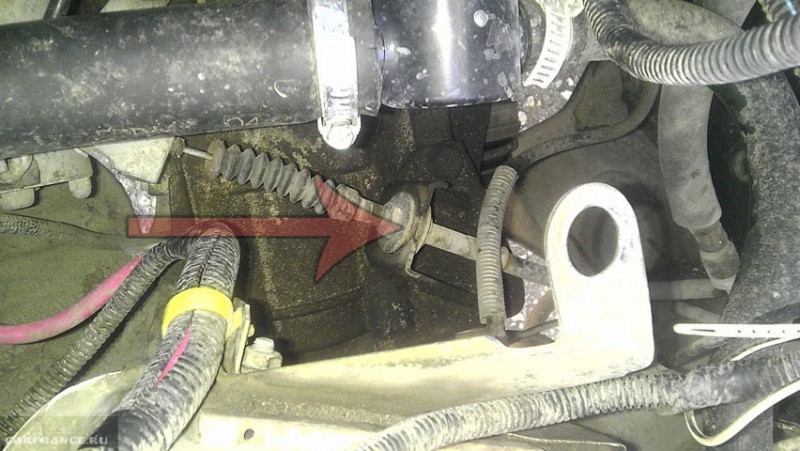

После этого находится сам регулировочный узел (место крепежа к КПП). Там имеется резиновый кожух и две гайки, затянутые по бокам планки.
Заливаются резьбы ВД-шкой для лучшего откручивания.
Далее, одновременно двумя ключами №17 ослабить гайки.

Сторона под №1 крутиться по часовой стрелке для ослабления троса (педаль падает вниз), для натяга, нужно прокрутить ее в обратную сторону – рычаг поднимается.
Когда установлено необходимое преднатяжение конструкции, все гайки закручиваются до упора.
Затем требуется сесть в машину, 5-6 раз выжать сцепление до упора и проверить правильность настройки, при необходимости подрегулировать еще.

Регулировка свободного хода педали сцепления

Положение и свободный ход рычага сцепления на ВАЗ 2109 устанавливается таким образом.

Подготавливается инструмент – линейка или рулетка, два ключа №17.
Внутри машины необходимо приложить к боковой части педали измерительную ленту.
В не нажатом состоянии высота от пола составляет около 180-190 мм – это нормально.

Далее необходимо надавить на рычаг до упора и запомнить на какой отметке остановилась нижняя часть накладки. К примеру, 50-60 мм.

Заводом установлено, что длина хода педали сцепления должна составлять 125-135 миллиметров. Значит, для подсчета, из большего числа отнимаем меньшее и получается фактический прожим. Например: 190-50=140 – это допустимо (разрешается не более 160мм). Если значение отличается от эталона на 15%, требуется поправить натяжку троса.

После манипуляций с натяжителем требуется проверить корректность включения передач и момент срабатывания выжимного подшипника. Если все нормы соблюдены, дополнительная калибровка не требуется. Бывает, что настройка не приносит желаемого эффекта, в данном случае необходимо обратиться к квалифицированному мастеру – возможно проблема скрывается внутри самого блока сцепления.

Проверка на работоспособность

После регулировки сцепления необходима его проверка. Выполняется операция путем прикладывания линейки и нажатия на педаль. Процедура детально описана выше.

Аналоги

Трос сцепления

Кроме оригинальной детали можно найти аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, какие не оригинальные детали можно найти на рынке запасных частей:

Adriauto 0101 – итальянский производитель, который предлагает качественный трос сцепления. Средняя стоимость составляет 1000 рублей.
ABS K22120 – деталь производства Нидерланды. Качественная и не дорогая. Средняя стоимость составляет 1200 рублей.
TRW GCC 3123 – немецкая запасная часть. Компания известна широким ассортиментом товаров для отечественных автомобилей, а также отменным качеством деталей. Цена будет составлять 1500 рублей.

ВАЗ 2114 люкс – комплектация, дверные карты люкс, обшивки люкс

Советы по диагностике системы COMMON RAIL

Основные неисправности сцепления

Для того, чтобы мы понимали о чем идет речь. К исполнительным механизмам сцепления относятся:

корзина сцепления – диск сцепления нажимной;
выжимной подшипник – муфта выключения сцепления в комплексе с подшипником.

Замена и ремонт корзины сцепления, а также замена выжимного подшипника сцепления упрощаются тем, что детали сцепления идут от производителя в комплектации, и не имеет смысла менять их по отдельности. Да и технология технического обслуживания авто, рекомендует такую, полную замену.

Первые признаки неисправности сцепления: автомобиль не набирает полную мощность, отжимая педаль сцепления вы слышите шум, авто дёргается и пробуксовывает во время трогания с места и так далее.

возникают из-за естественного износа деталей, но. Как правило, до этого дело не доходит у начинающих автомобилистов. Чаще всего, мы сами виноваты в неисправностях сцепления: , режим движения выбран неграмотно, иногда нас подводят эмоции (особенно при попытках доказать, кто же быстрее стартует со светофора и т.д.)

Итак, основные неисправности сцепления:

фрикционный материал на диске сцепления изношен. Это связано с нагрузками либо с попаданием масла на накладки из двигателя или коробки передач. В результате не происходит необходимое соединение корзины сцепления с маховиком. Вывод: ремонт корзины сцепления.
поломался выжимной подшипник сцепления. Как результат, ломаются лепестки корзины сцепления. Причина характерного шума при выжимании сцепления.
сенсорные пружины диска сцепления выходят из строя, как правило, из-за ваших попыток (вольных или невольных) стартовать с лихой пробуксовкой.

Приступая к ремонту или замене корзины сцепления, муфты сцепления, подумайте о приобретении коренного сальника двигателя, и сальника первичного вала. Это понадобится для того, чтобы затем, после ремонта сцепления, повторно не проводить демонтаж коробки передач, из-за их течи.

Замена, ремонт корзины сцепления

Снятие корзины сцепления

Замены корзины сцепления – операция, которую мастеровые водители проводят в гараже, при помощи домкрата и подпорных колодок. Если есть возможность пользоваться подъёмником, то надо им пользоваться.

Работа по замене корзины, и ремонт муфты сцепления, дело непростое, для непосвященного человека. Технологические особенности снятия КПП и отсоединения сцепления у разных моделей разные, поэтому мы описываем принцип и последовательность операции по замене корзины.

Первое – вам необходим мануал, а именно, руководство по ремонту вашего автомобиля. Обязательно

Именно, методика ремонта и обслуживания. Второе, что нужно, это обзавестись каталогом деталей (что-то может оказаться лишним, чего-то может недоставать)

Важно, при разъединении коробки передач, перед снятием сцепления, нужно помечать положение всех вращающихся деталей, для того, чтобы при обратном монтаже (при неправильной установке), не возникало вибраций. Отсоединяем рычаг переключения передач в салоне

Добираемся до коробки передач и отсоединяем её. Откручиваем болты крепления корзины к маховику. Если маховик проворачивается, то держим его монтажкой. Снимаем корзину сцепления и ведомый диск. Муфта выключения сцепления демонтируется вместе с подшипником

По ходу ремонта оцените состояние вилки сцепления, да и остальных деталей, втулку и так далее. Выжимной подшипник нужно будет выпрессовывать из муфты. Это трудоемкая операция. После выпрессовки, меняется подшипник сцепления. Для смазки применяете только те смазочные материалы, которые рекомендованы производителем.

Перед сборкой сцепления, все детали тщательно промываете в керосине, одновременно производите их дефектовку. Поврежденные детали сцепления ни в коем случае не устанавливайте обратно.

Сборку сцепления производим после очистки деталей от старой смазки и нанесения новой. Монтаж сцепления и коробки передач, естественно, осуществляем строго в обратной последовательности.

Важно! Обратите внимание на затяжку болтов. Необходимо уточнить параметры момента затяжки болтов корзины к маховику и так далее

Успехов вам при замене и ремонте деталей сцепления

Успехов вам при замене и ремонте деталей сцепления.

Процесс замены

Большинство автолюбителей и владельцев ВАЗ-2114 привыкли делать большинство ремонтно-восстановительных операций по своему автомобилю делать своими руками. Не исключением становится и замена троса сцепления. Конечно, не все способны сделать это самостоятельно, поскольку не знают, с чего начать и провести процесс.

Алгоритм действий на ВАЗ-2114

В принципе, когда всё собрано воедино, можно преступить непосредственно к процессу ремонтных работ:

Демонтируем «клемму-минус» с АКБ, чтобы обесточить автомобиль.
Находим трос и начинаем процесс демонтажа.
При помощи ключа на 17 откручиваем гайки крепления.

Все прочие действия будут выполняться с салона. Для этого необходимо освободить доступ к педали сцепления. Убираем коврик с водительской стороны, а затем, аккуратно необходимо отодвинуть ковролин.
Отсоединяем ушко троса от крючка на педали. Там установлена стопорная скоба. С ней придётся повозиться.

Теперь необходимо разобрать корпус троса и удалить его оттуда.
Устанавливаем новый трос в старый корпус и монтируем на место.
Остальные детали необходимо собрать в обратной последовательности.
После установки изделия необходимо сделать регулировку натяжения троса.

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

сам трос;
смазка Литол;
набор гаечных рожковых ключей;
линейка;
пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
Активируется рычаг ручного тормоза.
Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Конструкция механизма

Конструктивно сцепа на ВАЗ 2114 состоит в общей сложности из 15 элементов. А именно:

Подшипник основного вала, имеющий ролики;
Корпус-защита сцепления;
Втулка опоры вилки;
Выключатель, он же подшипник;
Диск нажима;
Пружина нажима;
Второстепенный диск;
Маховик;
Шкала;
Основной вал коробки передач;
Вторая втулка-выключатель;
Картер;
Вилка выключатель;
Тумблер вилки;
Болт крепления к маховику.

Нельзя считать схему сцепления на «четырнадцатой» модели очень сложной. На практике вам необходимо знать четыре основных тезиса от нем:

Сцепление в один диск-тормоз;
Тип сухой, замкнутый;
На ведомом диске имеется устройство, гасящее колебания;
Пружина нажима — диафрагменная.

ОБ УСТРОЙСТВЕ СЦЕПЛЕНИЯ

Его конструкция на этом автомобиле аналогична механизмам 2113 и 2115. Изготовлено сухим, однодисковым. Выпускается с устройством, гасящим крутящие колебания, а также имеется пружина нажимная. Устройство сцепления ваз 2114 представлено на рисунке.

Составные части сцепления

Сцепление ВАЗ 2114 состоит (см. рисунок):

Тросик соболочкой;
Наконечниктроса (нижний);
Регулировочная гайка;
Корпус для крепления оболочки на КПП;
Разделительные шайбы;
Гайка для регулировок;
Резиноваязащитная оболочка;
Поводок троса;
Вилка выключения;
Корзина;
Болты, крепящие корзину к маховику;
Нажимной диск;
Маховик;
Диск ведомый;
Первичный вал КПП;
Щиток;
Кожух;
Пружина (нажимная);
«Выжимной»;
Прокладка;
Корпус «выжимного»;
Наконечник тросика;
Упорная шайба троса;
Узел крепления тросика;
Оська педали;
Оттяжная пружина;
Педаль выключения.

Как видно из схемы механизма, здесь имеется два рабочих узла, один из них будет ведущим,а второму уготована роль ведомого. Ко второму относится диск,у которого с обеих сторон приклепаны накладки, и установлены пружины демпфера. Он установлен и двигается по шлицам, которые имеются на всех первичных валах КПП. Когда нажимают педаль, диск ведомый оказывается прижатым к маховику нажимным диском.

К ведущему узлу относят диск нажимной с кожухом сцепления, который крепится с маховиком шестью болтами. Для его центровки предусмотрены на маховике штифты и направляющие отверстия в кожухе.Сцепление имеет конструкцию без зазорного типа и приводится в действие с помощью троса.

Чтобы его выключить, установлен привод сцепления, который работает от нажатия педали. К ней шарнирно прикреплён трос своим верхним наконечником. Нижний конец троса также имеет шарнирную связь с выключающей вилкой. Своим движением «тросик» поворачивает её, а она двигает «выжимной».

Ваз 2114 как настроить сцепление на

Сцепление -это механизм в автомобиле, с помощью которого передаётся вращательное движение, получаемое коленчатым валом мотора, коробке передач и дальше колёсам машины. Его главной задачей является обеспечение трогания с места без рывков, а переключать передачи без шума.

ОБ УСТРОЙСТВЕ СЦЕПЛЕНИЯ

Сцепление ВАЗ 2114 состоит (см. рисунок):

Тросик соболочкой;
Наконечниктроса (нижний);
Регулировочная гайка;
Корпус для крепления оболочки на КПП;
Разделительные шайбы;
Гайка для регулировок;
Резиноваязащитная оболочка;
Поводок троса;
Вилка выключения;
Корзина;
Болты, крепящие корзину к маховику;
Нажимной диск;
Маховик;
Диск ведомый;
Первичный вал КПП;
Щиток;
Кожух;
Пружина (нажимная);
«Выжимной»;
Прокладка;
Корпус «выжимного»;
Наконечник тросика;
Упорная шайба троса;
Узел крепления тросика;
Оська педали;
Оттяжная пружина;
Педаль выключения.

КАК ЕГО МЕНЯЮТ

Можно с уверенностью отметить, что ремонт или регулировка сцепления производятся в случае износа накладок, реже случаются проблемы с нажимным диском или с маховиком.

КАКИЕ БЫВАЮТ ПРИЗНАКИ НЕИСПРАВНОСТИ

Виновниками поломок раньше времени практически всегда, являются владельцы транспортных средств, а если конкретно, то их стиль вождения машины. Резкое, с «пробуксовкой», начало движения, или длительное удержание ноги на педали, оказывают негативное воздействие на этот механизм.

О наличии проблем в механизме свидетельствуют следующие факты:

Наличие рывков и вибрации во время движения;
Шум во время переключения КПП;
Невозможность включить или выключить механизм сцепления.

Иногда, к сожалению, подводят запасные детали низкого качества изготовления.

ЧТО ДЕЛАТЬ, ЕСЛИ «БАРАХЛИТ» ЭТОТ УЗЕЛ: РЕГУЛИРОВКА, ЗАМЕНА ТРОСА И СЦЕПЛЕНИЯ

Первое, что необходимо сделать, это попробовать отрегулировать сцепление ВАЗ 2114. Цель такой регулировки заключается в том, чтобы изменить длину троса, его оболочки, относительно его крепежа на КПП. Этими регулировками можно увеличить или уменьшить рабочий ход для педали. Операция эта довольно простая, её сможет выполнить любой водитель.

Чтобы правильно отрегулировать, порядок действий будет таков:

Устанавливают машину на ровной площадке и запускают мотор;
Включают первую скорость и пробуют тронуться с места. Необходимо заметить момент начала движения машины.
Когда это произойдёт под конец рабочего хода педали, то нужна его регулировка;
С помощью измерительной линейки измеряют рабочий выбег педали. Для этого полностью её выжимают и рядом устанавливают линейку. На ней необходимо сделать отметку и отпустить педаль. В конце хода снова делают отметку. Расстояние между отметками должно находиться в пределах 125 – 135 мм. Если размеры другие, нужно провести регулировку;
Открывают капот машины и находят узел крепления троса на коробке передач;
На этом узле имеются две регулировочные гайки. Ими добиваются нужного рабочего хода для педали.

Иногда на резьбовой части наконечника троса появляется ржавчина. Для её удаления обработайте это место «ведешкой», жидкостью из тормозной системы или маслом. Это облегчит процесс проведения регулировочных работ.Заодно проверяют ход троса в оболочке, его состояние. Если обнаружатся оборванные жилы, трос меняют новым.

Сколько стоит замена сцепления в сервисе?

Если после ознакомления с инструкцией у Вас возникли сомнения по поводу самостоятельного проведения работ – всегда можно обратиться в сервисы. Стоимость замены в зависимости от города может различаться, но в среднем составляет около 1500-2000 рублей. В эту цену входит замена корзины сцепления, диска и выжимного подшипника. Отметим, что работу можно провести и без ямы, поэтому практически любой автосервис проведет эту процедуру за пару часов.

В зависимости от срочности ремонта можно попробовать сделать замену самостоятельно. Единственное, что требует опыта в этой процедуре – регулировка троса. За эту процедуру на сервисах берут не более 200 рублей. Работа несложная, поэтому с ней справится мастер любого сервиса.

Признаки плохо отрегулированной цепи

Когда говорят о плохо отрегулированной цепи, то, как правило, имеют в виду цепь ослабленную и провисшую. Потому что сильно натянутая цепь никаких признаков поломки не демонстрирует. Она просто рвётся. Вот основные признаки того, что цепь ГРМ ослабла:

после запуска мотора из-под капота раздаётся громкий скрежет и удары, частота которых нарастает по мере увеличения оборотов коленвала. Это происходит из-за того, что провисшая цепь непрерывно бьёт по успокоителю и по натяжительному башмаку;
автомобиль плохо реагирует на нажатие педали газа: мотор начинает увеличивать обороты только через одну-две секунды после нажатия. Это связано с тем, что из-за провисшей цепи нарушается синхронность вращения вала ГРМ и коленчатого вала;
появляются провалы мощности в работе двигателя. Причём возникать они могут как при наборе скорости, так и при работе мотора на холостом ходу. Из-за рассинхронизации работы валов, о которой говорилось выше, нарушается и работа цилиндров в моторе. При этом один цилиндр или вообще не работает, или работает, но не в полную силу;
увеличение расхода топлива. Если блок цилиндров работает неправильно, это не может не сказаться на расходе горючего. Он может увеличиться на треть, а в особо тяжёлых случаях — вдвое.

Если водитель заметил один или несколько из вышеперечисленных признаков, это говорит только об одном: цепь ГРМ пора снять и проверить на износ. Если она окажется сильно изношенной, её придётся заменить. Если износ незначителен, цепь можно просто слегка подтянуть.
