Замена ремня грм на автомобилях lada с двигателем 8 клапанов

Содержание:

Как установить и натянуть ремень ГРМ

  1. Надеть ремень РГМ на шкив коленвала.
  2. Натягивая обе ветви ремня, надеваем заднюю ветвь на шкив помпы и заводим ее за натяжной ролик.
  3. Переднюю ветвь надеваем на шкив распредвала.
  4. Натянуть ремень ГРМ, поворачивая натяжной ролик против часо­вой стрелки, вставив отвертку (как на фото).
  5. Завернуть болт крепления шкива привода генератора и проворачиваем за болт коленвал на 2 оборота по часовой стрелке.
  6. Проверяем совпадение меток коленвала и распредвала. Если метки не совпадают, повторяем операцию по установке ремня.

Весь процесс замены ремня ГРМ 8 клапанного двигателя также показан на видео:

Замена ремня ГРМ Лада Калина 2, Гранта 8 клапанов

Лада Калина Седан СПОРТивный повседнев Бортжурнал Бампер Калина Спорт-1 Часть.5 Установка

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Оговоримся сразу что при обрыве ремня ГРМ на данном автомобиле гнет клапана. Рекомендуется проводить контроль состояния ремня каждые 15000 километров пробега.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

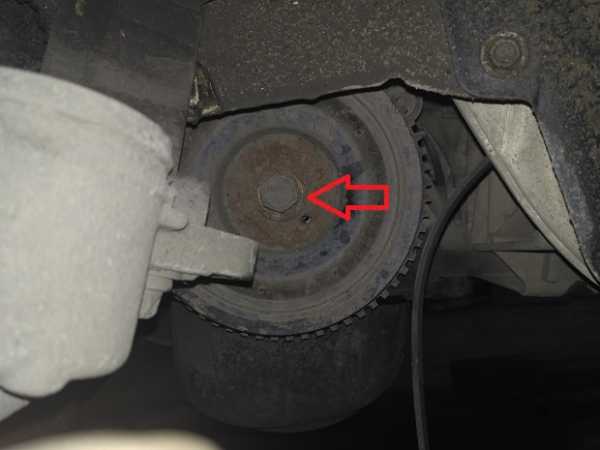

Откручиваем болт шкива коленвала. Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт.

Далее тем же шестигранником на 5 откручиваем болты крепления нижней крышки ГРМ и снимаем ее.

Снимаем защитную шайбу.

На звездочки коленчатого вала должна быть совмещены метки с отливом масляного насоса.

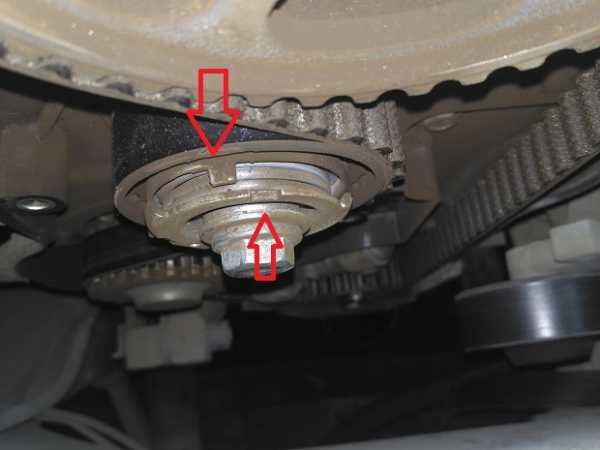

Хвала конструкторам АвтоВАЗа, наконец то на двигателях появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

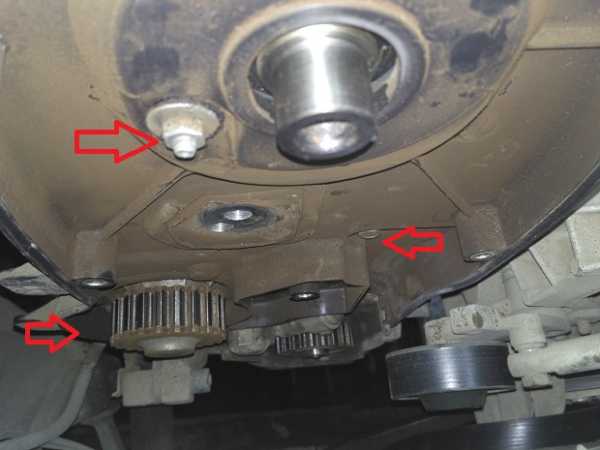

Для замены помпы нам нужно снять звездочку распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его.

Три болта долой и помпу в замену. Зеленой стрелкой указано отверстие под болт натяжного ролика.

Поменяв водяной насос приступаем к установки нового ремня ГРМ.

Ставим на место кожух и звездочку распредвала. Проверяем совпадение всех меток, о них говорилось выше. Ставим натяжной ролик, но болт не затягиваем. Одеваем новый ремень, соблюдаем направление вращения, сначала на звездочку коленвала, распредвала, натяжной ролик и помпу, последнее можно поменять местами. Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

… до момента совпадения меток на нем и затягиваем болт.

Проворачиваем коленвал два оборота и снова проверяем совпадение меток и натяжку ремня.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим. Проще некуда.

Удачи на дорогах. Ни гвоздя, ни жезла!

МТ-5500

Основные неисправности

Основных неисправностей у ремня ГРМ может быть только три:

  • нарушение целостности конструкции;
  • недо- или перенатяжение;
  • обрыв.

В первом случае ремень может просто расслоиться, о чем будут свидетельствовать болтающиеся армирующие нити. Кроме этого, часто встречается срезание зубьев ремня. Эти проблемы являются результатом механических повреждений, неправильной регулировки:

  • звезды распредвала;
  • шкива коленчатого вала;
  • зубчатого ролика;
  • помпы;
  • натяжного ролика.

Натяжной ролик предназначен для натяжения ремня путем вращения вокруг собственной эксцентричной оси. В случае неправильной его регулировки, ремень может быть натянут слишком сильно, что рано или поздно приведет его в негодность. Такая же проблема возникнет, если ремень будет ослаблен.

Самым неприятным сюрпризом, особенно в дороге, является обрыв ремня ГРМ. В этом случае двигатель моментально заглохнет, и завести его можно будет, лишь установив новый ремень.

Артикул и цена ролика на Лада Калина

Неотъемлемой операцией выбора ремня становится также подбор ролика ГРМ. Как и в первом варианте существует оригинал и несколько аналогов, которые можно применять. Рассмотрим артикулы и цены на ролик ГРМ Лада Калина 8 клапанов:

  • Оригинальный каталожный номер ролика ремня газораспределительного механизма 8-клапанной Лады Калины является: 21126-1006135. Средняя стоимость этой детали на территории РФ составляет 700 рублей.
  • Существует достаточно много аналогов оригинального ролика ГРМ, которые успешно сертифицированные для использования на автомобиле и отличаются разве что качеством и ресурсом. Рассмотрим, какой ролик ГРМ можно устанавливать вместо оригинального, на Калину с 8 клапанами:

Таблица, с указанием производителей, артикулов и цен на неоригинальный ролик ГРМ

Наименование производителя Каталожный номер Средняя цена по РФ в рублях
Master-sport 21126-1006135-ST-PCS-MS 580
QML BT1006 650
Pilenga PT-P1571 670
Torque KR5016 680
Caffaro 320-99 720
Trialli CM172 735
Optimal 0-N2044 750
LYNXauto PB-3012 1080
Gates T42150 1300
Dayco ATB2543 1450
Ina 532060410 1470
SNR GE372.00 1500
Ruville 57207 1550
Coram C834 1850
Autlog RT1663 2000

Это ролик китайский, качество не очень, быстро зашумел

Достаточно большой выбор роликов ГРМ предоставляется владельцу 8-клапанной Лада Калина. Стоит отметить, что большинство изделий с таблицы, обладают высоком качеством изготовления, а также имеют ресурс около 40 000 км.

Стоимость мероприятия по замене

Цена на ремень ГРМ в торговой сети варьирует в пределах 400-600 руб. за штуку. Когда натяжной ролик нуждается в замене, то к указанной сумме смело прибавляем около 500-600 руб.

Стоимость услуги по замене достигает 800 руб., а если потребуется заменить и ролик, то ожидаемое опустошение кошелька владельца составит около 1000 руб.

При покупке рекомендуем рассматривать оригинальный вариант ремня, производимый «ВАЗ». Если данная возможность отсутствует, то можно присмотреться к аналоговому изделию, предлагаемому одним из известных брендов.

Далее представляем образцы ремней с каталожными кодами. Здесь присутствуют оригинальное изделие и его достойные импортные заменители.

Проверка ремня ГРМ с автоматическим натяжителем

1. Подготавливаем автомобиль к выполнению работы.

2. Шестигранным ключом на 5 мм отворачиваем четыре болта крепления передней верхней крышки ремня привода ГРМ.

3. Снимаем крышку с двигателя

4. Вращая коленчатый вал (за болт крепления шкива

или за зубчатый венец маховика, через контрольное отверстие в картере сцепления), внешним осмотром проверяем состояние ремня. Убеждаемся в том, что метки на натяжителе совпадают.

Ремень должен быть чистый — без грязи и масла на его поверхности.

Необходимо заменить ремень с надрывами, трещинами, расслоениями, срезанными или изношенными зубьями, потертостями до корда, а также замасленный. Течь масла следует устранить в кротчайший срок.

5. После осмотра устанавливаем крышку.

Функции роликов ГРМ в Ладе

Чтобы правильно выполнить замену ролика ГРМ на Калине с 8 клапанным двигателем, и не повредить комплектующих системы газораспределительного вала, нужно иметь общее представление об этом техническом узле мотора.

Для общего представления данного технического узла достаточно знать следующие три пункта:

  • Основная функция роликов в системе ГРМ заключается в натяжении ремня, и удержания его для работы по заданной траектории. Помимо натяжения ремня, ролики также служат в качестве успокоителя ремня во время его работы.
  • Ролики — это механическое устройство, которое состоит из: центрального узла крепления. Данный узел представляет из себя металлический цилиндр, в центре которого со смещением высверлено отверстие под крепежный болт, или шпильку. Второй составляющей ролика является подшипник, поверх которого установлена рабочая поверхность. Она является отшлифованной цилиндрической накладкой, по которой движется ремень ГРМ.
  • Натяжители ремня ГРМ, как и сама система — находятся с правой стороны двигателя при открытии капота. Для защиты ее от повреждений, она закрывается специальным пластиковым кожухом. При снятии защитного кожуха можно увидеть два шкива, ниже которых установлены ролики. Как правило, в данной модели их два, но есть модификации двигателя, в которых установлен лишь один натяжитель ремня.

После того как автомобилист изучит данную информацию, можно приступить непосредственно к выполнению подготовительных работ перед заменой расходных комплектующих.

О двигателях

В зависимости от комплектации на автомобиль устанавливались один из четырёх модификаций силовой агрегат. Два из них имели 8 клапанов в ГБЦ, два 16 клапанов на двигатель. Расположение цилиндров в один ряд, блок отлит из чугуна. Три мотора имеют рабочий объём равный 1600 см 3, один из них ВАЗ 11194 изготовили с объёмом двигателя 1400 см 3. Этот двигатель, так же, как и ВАЗ 21126, имеет по 4 клапана на один цилиндр, то есть всего их в ГБЦ будет 16. Благодаря некоторым доработкам моторы соответствуют нормам «Евро 3,4».

Схема ГРМ

Движок с рабочим объёмом 1400 см 3 выпускался недолго, так как появление Калина 2 было задумано только для силовых агрегатов с рабочим объёмом 1600 см 3. Ресурс моторов производители гарантируют более 200 тыс. км. Оба мотора поддаются умеренному форсированию без существенного снижения ресурса.

   Гнёт ли клапана

Этот вопрос волнует многих владельцев Калины, других машин ВАЗ с приводом на передние колёса. Это связано с тем, что при обрыве в приводе клапанов или срезании зубьев приводного ремня, происходит удар поршней в головки клапанов. В лучшем случае автомобиль получает изгиб клапанов, но также возможны изгиб шатунов, повреждений поршней, лопнувшие направляющие втулки клапанов. Такая неисправность повлечёт за собой непредусмотренные ранее затраты на выполнение капитального ремонта двигателя.

Пусть не вводят в заблуждение водителей углубления в головках поршней, они не спасают двигатель от повреждений. Помочь в этом случае может только соблюдение всех рекомендаций производителей мотора, использование качественных запасных частей, других расходных материалов, своевременная замена изношенных деталей.

Система Зажигания Лада Калина Блог

Лада Приора Хэтчбек Black Bunny Бортжурнал Диски R15 Калина 2кросс на Приору. Часть 2 06.09.2015

Приветствую всех читателей своего блога, и в данной статье будет показан процесс замены замка зажигания на автомобиле Лада Калина. Уже…

12.03.2015

В предыдущей статье о замене свечей на 16 кл. Калине вкратце итак было показано все по этой теме, но все-таки,…

11.03.2015

Приветствую всех читателей и сегодня я приведу пример замены свечей зажигания на автомобилях Лада Калина с 16-клапанными двигателями, как 1,4…

22.08.2013

После покупки щупов Jonnesway решил для начала воспользоваться ими для выставления точного зазора на свечах зажигания своей Калины. Хотя производители…

04.05.2013

Пропуски при работе двигателя могут быть не только из-за неисправных высоковольтных проводов, но и из-за выхода из строя модуля зажигания….

03.05.2013

Очень часто причиной нестабильной работы двигателя на Калине является неисправный свечной провод. Из-за этого появляются пробои и пропуски в зажигании,…

18.04.2013

Пару месяцев назад писал тему о замене свечей зажигания на своей Калине. Вместо заводских Brisk решил попробовать другого производителя, а…

16.03.2013

Самостоятельная замена катушки зажигания на Ладе Калине с 8-клапанным двигателем займет у вас не более получаса времени, без обращения в автосервис…

06.03.2013

Несколько недель писал тему в блоге о замене свечей зажигания. Так как отзывы владельцев были только положительные, то я думал,…

31.12.2012

Так как пробег моей Калины давно уже превысил 30 000 км, решил все-таки заменить заводские свечи зажигания на новые, хотя,…

Как происходит замена

Процесс замены ремня газораспределительного механизма на Лада Калина с 16 и 8 клапанами проходит по сходному сценарию, но есть некоторые отличия, поэтому рассмотрим каждый отдельно.

Для замены нам потребуются:

  • набор ключей;
  • отвертка;
  • ключ для натяжки.

Этапы работы

Сам по себе процесс несложный и ознакомившись с предлагаемой нами инструкцией вы сможете справиться с ним без особого труда и на это не уйдет много время. Сразу скажем, что для замены лучше приобретать оригинальный комплект, хотя стоит он дороже. Но в любой случай, какой выбрать ваше дело, но придерживайтесь рекомендаций, данных в этой статье. Менять лучше с помощником потому, что некоторые работы для одного будут затруднительны.

На 8 клапанном

  1. Первым делом снимаем пластиковую защиту, для этого нужно открутить три болта.
  2. Снимаем переднее колесо справа. Это необходимо для того, чтобы получить доступ щитку, который защищает силовой агрегат.
  3. Открутив два винта, оттягиваем щиток вниз, чтобы получить доступ к шкиву, который находится на коленчатом вале.
  4.  Далее нужно прокрутить коленвал, таким образом, чтобы звезды валов стали по меткам.
  5. Для того чтобы открутить маховик застопорите коленчатый вал. С той стороны, где стоит сцепление, на моторе имеется небольшая щель, через которую можно увидеть маховик. Убираем резинку и стопорим его при помощи отвертки. Возможно, для этого вам понадобиться сторонняя помощь.
  6. Далее снимаем ремень генератора.
  7. Натягивающий ролик откручиваем, покуда ГРМ ремень не ослабнет.
  8. Снимаем его, при этом шестеренками, не должны сбиться с места.
  9. Новый натягивается на шестеренку распредвала справа. Не забываем за метки. Затем необходимо провести его через ролик, а потом натянуть на помпу.
  10. Натяжка должна быть такой, чтобы ремень мог повернуться только на 90 градусов.
  11. Провернув коленчатый вал, смотрим, не сбились ли метки. В случае если такое произошло, то проделанную работу придется повторить.
  12. Работы по сборке проводятся в порядке обратном разборке.

На 16 клапанном

  1. Снимаем крышку которая находится сверху и закрывает ремень ГРМ Калины с двигателем 16 кл.
  2. Демонтируем колесо, расположенное справ спереди.
  3. Убираем брызговик силового агрегата и ремень генератора, чтобы лучше было менять.
  4. Проворачиваем коленвал, пока не сойдутся отметки шкива распредвала выпускных клапанов и шкива распределительного вала впускных клапанов с отметками, которые расположены на крышке.
  5. Откручиваем болт, которым крепится шкив вала и снимаем его.
  6. Снимаем ограничивающую шайбу.
  7. Открутив болты, снимаем переднюю крышку.
  8. Болтом крепления ролика, уменьшаем натяжение ремня ГРМ.
  9. Снимаем ремень.
  10. Новый ремень устанавливается в точности как продемонстрировано на фото.

    Не упустите из внимания то, что отметка на шкиве коленчатого вала должна находиться против прилива на корпусе маслонасоса.

  11. Ставя новый следите за натяжкой ветви ремня. В таком состоянии он надевается на шкив.
  12. Поворачиваем натяжитель в направлении стрелочек до того момента, когда на нем совместятся отметки.
  13. Затягиваем болт, закрепляющий натяжной ролик.
  14. В случае проворота вала ослабляем затяжку и повторяем работу.
  15. После установки проворачиваем коленвал на несколько оборотов. Здесь необходимо удостовериться, что расположение валов не нарушилось.
  16. Если все метки сошлись, то можно переходить к установке всех снятых деталей на собственные места.

Как видите, нет ничего сложно и надеемся, что данная статья помогла вам разобраться во всех тонкостях этого процесса. Вы теперь самостоятельно можете определить какой ремень лучше для вашего автомобиля, как его правильно менять и сколько можно на этом сэкономить.

 Загрузка …

Выдыхаем, загиб клапанов нам не грозит

Если у вас 8-ми клапанный двигатель, то загиб клапанов и их замена как правило вам не грозит, однако если «голова» 16-ти клапанная, замена этих элементов вам обеспечена точно. Однако в этой статье мы рассмотрим, как поменять ремень ГРМ на младшем собрате, когда поломка не несёт за собой никаких неприятных последствий, и все работы можно провести почти в полевых условиях и при минимальных знаниях.

Основные поломки

У ремня ГРМ возможно три основных типа неисправности:

  • Целостность конструкции ремня нарушена – в этом случае ремень расслаивается, на его поверхности невооруженным глазом становятся видны внутренние нити. Эти неполадки возникают из-за механических повреждений, либо вследствие неверной регулировки. Такой ремень подлежит немедленной замене.
  • Перенатяжение или недотяг ремня – за степень натяга ремня отвечает натяжной ролик, который позволяет вращаться ремню вокруг собственной оси и позволяет верно отрегулировать его. Если же ремень слишком сильно натянут или слишком сильно ослаблен, то в непотребное состояние он придёт очень быстро.
  • Обрыв – самая неприятная ситуация, которая может произойти в дороге с ремнём ГРМ. В этом случае мотор полностью заглохнет и завести его вновь можно будет только установив новый элемент.

Признаки и причины замены ремня ГРМ Лада Калина

Преимуществом 8-клапанных моторов ВАЗ 2108 и впоследствии семейства Самара 2 стало то, что при обрыве ремня ГРМ поршни не встречаются с клапанами, их не гнёт. Двигатели Лады Калина конструктивно отличаются от предшествующей модели. И обрыв ведет к необходимости ремонта.

Периодичность замены

Она регламентируется производителем. Обычно это около 80 000 пробега, но, учитывая низкое качество комплектующих, рекомендуется сократить этот срок до 50 000 км. А вообще лучшим вариантом будет своевременный визуальный осмотр детали на степень износа. Первым признаком изношенности станут микротрещины, которые хорошо видны на натянутом ремне.

Если нашли микротрещины, ещё есть время на замену в ближайшее время. Из-за этого ремень сразу не обрывается, так как внутри он армирован тонкими и прочными стальными нитями. Это обеспечивает ремню возможность неоднократно выдерживать серьезные нагрузки и сохранять свои качества как можно дольше. Ещё одним признаком износа может стать ослабление натяжки из-за растягивания. В этом случае двигатель начнёт работать шумно, а также ослабнут динамические характеристики.

Многие автомобилисты, а также работники автомастерских рекомендуют вместе с ремнём поменять водяной насос (помпу) и ролик-натяжитель.

Дело в том, что их износ зачастую визуально не наблюдается, а между тем процесс их замены достаточно трудоемкий. Поэтому лучше поменять эти элементы сразу, тем более что производители выпускают комплекты, состоящие из ремня и ролика. Некоторые делают детали с металлическим кордом усиленного типа. Они несколько прочнее обычных и служат дольше, однако и стоимость у них выше.

Факторы износа

Несмотря на то что производитель рекомендует менять ремень не позднее 80 000 километров пробега, вывести точную периодичность невозможно, т. к. на это влияет несколько факторов. На степень износа оказывают влияние следующие моменты.

  1. Качество. Если вместо оригинального ремня, который устанавливается на заводе, был установлен его аналог, то осматривать его состояние следует хотя бы раз на 10 000 километров, а лучше чаще. Предугадать, сколько проходит запчасть того или иного производителя, невозможно.
  2. Условия эксплуатации автомобиля. Если машина активно эксплуатируется, например, при работе в такси, то срок замены следует сделать меньше. Во время долгой работы ремень постоянно нагревается, что со временем приводит к его износу.
  3. Прочие факторы. К этим моментам можно отнести некачественную замену ремня ГРМ, когда новый элемент начинает при работе соприкасаться с другими деталями в моторном отсеке в непосредственной близости, например, защитный кожух. Лучше как можно скорее исправить ситуацию, в противном случае деталь быстро выйдет из строя.

Если автомобиль покупается с вторичного рынка, не помешает заблаговременно поинтересоваться у бывшего владельца, когда именно был поменян ремень. А ещё лучше подстраховаться и заменить его вместе с другими расходными материалами, которые в обязательном порядке стоит менять на б/у авто.

Запчасти и инструменты

Замена ГРМ на 16 клапанном двигателе

Чтобы поменять ремень в приводе моторов ВАЗ-21126, ВАЗ-21127 также особых условий не нужно. Понадобятся головки на «10», «15», «17», пятый номер шестигранника, мощная отвёртка с плоским лезвием. Головка блока цилиндров этих двигателей имеет 16 клапанов, и значит, распределительных валов также будет два.

Замену можно произвести примерно таким образом:

  • Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
  • Шестигранником под номером 5 отворачивают 5 болтов верхней защитной крышки ГРМ, 2 винта нижней защиты.
  • Вращают головку на «17» за болт на шкиве коленвала, чтобы установить механизм ГРМ в положение ВМТ первого цилиндра. При этом должны совпадать метки не только на шкивах коленвала и распределительных валов, но и на маховике с корпусом коробки передач.
  • Далее отвёрткой стопорят от проворачивания коленвал, вставив её лезвие между зубьями венца маховика и корпусом КПП.
  • Далее выворачивают винт крепежа шкива коленвала, демонтируют его вместе с распорной шайбой.
  • Ослабив натяжение ремня (для этого проворачивают натяжное устройство), можно демонтировать ремень в приводе ГРМ.
  • Перед сборкой тщательно проверяют состояние всех деталей ГРМ, совпадение установочных меток.
  • Установив новые натяжной и направляющие устройства, можно надевать ремень.
  • Начинают со шкивов распределительных валов, при этом нужно следить за тем, чтобы ветвь ремня между ними не имела прогиба.
  • Когда ремень будет заведён на шкивы помпы, коленвала, натяжителя, его нужно натянуть.
  • Для этой цели хорошо подходят клещи для снятия стопорных колец. Их вставляют в пазы, которые имеются в наружной обойме натяжителя, проворачивают его против часовой стрелки. Когда совпадут метки на обоймах натяжителя, можно затянуть его крепёж.

Что с клапанами

Как и на 8 клапанном движке повреждение ремня 16 клапанных моторов приводит к печальным последствиям, гнутся клапана. Мотористы приводят факты, когда кроме клапанов повреждались поршня, гнулись шатуны, лопались втулки клапанов. Это приводит к тому, что двигателям требовались дорогостоящие капитальные ремонты. Не надо экономить на расходных материалах привода клапанного механизма, иначе владельца ожидают большие неприятности, связанные с ремонтными работами силового агрегата.

Выбор ремкомплекта ГРМ Лада Калина

Качество ремня и ролика очень важно, так как от этого зависит бесперебойная работа двигателя. К вопросу следует подходить со всей ответственностью

С другой стороны, это – расходный материал, а значит, менять его всё равно придется.

С завода на Лада Калина устанавливается ремень ГРМ с номером 21126-1006040. Оригинал считается одним из лучших и отличается высокой надёжностью, в среднем его хватает на 50 000 километров. Стоимость варьируется в зависимости от региона: 1 000–1 500 рублей. На современном рынке есть большое количество аналогов, которые обычно стоят дешевле.

Но встречаются и более дорогие экземпляры. Самыми востребованными стали следующие бренды:

  • Gates (в среднем около 2 тысяч рублей);
  • LUZAR (2 000 рублей);
  • Bosch (1 500–1 800 рублей);
  • Pilenga (ролик-натяжитель и ремень в среднем 3 000 рублей);
  • Trialli (комплект, около 3 500 рублей).

Самыми доступными аналогами считаются ремни таких производителей, как Master-Sport, Hofer и некоторые другие. В среднем их стоимость не превышает 1 тыс. рублей

Также не менее важно выбрать качественный ролик-натяжитель, т. к

меняются обычно ремни вместе с ними в паре. Здесь тоже представлено большое разнообразие.

https://youtube.com/watch?v=aIOMGBmM3SM

Оригинальный ролик, устанавливаемый с завода, имеет артикул по каталогу 21126-1006135.

Средняя цена в зависимости от региона не более 700 рублей. Рынок аналогов куда разнообразнее, соответственно, и цена у них варьируется от 400 до 2 000 рублей. Чаще других автолюбители выбирают такие бренды, как Gates, Pilenga, Trialli, Master-sport и другие. В среднем их ресурс составляет около 50 000 километров +/- 5 000, всё зависит от качества.

Процесс замены ремня ГРМ на 8-ми клапанной Лада Калина

Как и в любом ремонте начинать стоит с поиска инструментария. Итак, для замены ремня и ролика газораспределительного механизма Лада Калина 8-клапанов понадобится:

  • Ключ на 17 (рожковый и накидной).
  • Головка на 10.
  • Плоская отвертка.
  • Специальный ключ для натяжки.

Когда определились с необходимым инструментом, можно преступить непосредственно к замене:

Таким образом, видно, что замена ремня и ролика ГРМ на Ладе Калине 8 клапанов проводится достаточно легко. В среднем, этот процесс занимает до 4 часов.

Выбор ремня и ролика

Опытные Калиноводы с нашего сообщества не рекомендуют Вам брать ремень ГРМ фирмы dayco. НА фото ремень DAYCO с пробегом 20 000 км.

При этом к выбору стоит подходить тщательно и основательно. От их качественной и сложенной работы зависит работа системы впрыска и выпуска отработанных газов. Поскольку, ремень газораспределительного механизма и ролик считаются расходными материалами, поэтому меняются чаще основных деталей силового агрегата.

Артикул и цена ремня

Итак, рассмотрим оригинальные и неоригинальные детали системы ГРМ, которые можно установить на 8- клапанную Ладу Калину.

21126-1006040
это оригинальный артикул ремня ГРМ

, который производится заводом АвтоВаз. При этом он считается надежным со сроком эксплуатации до 30 тыс. км. Среднерыночная цена составляет 1300 руб.

Аналогов оригинальной детали представлено на рынке запасных частей достаточно много. Некоторые из них имеют лучшее качество, чем оригинальный ремень ГРМ на 8-клапанную Калину. Рассмотрим, какие же производители делают неоригинальную запасную часть газораспределительного механизма для ВАЗ -1117-1119 8 клапанов.

Таблица, с указанием производителей, артикулов и цен

Наименование производителя Каталожный номер Средняя цена по РФ в рублях
Master-Sport 1137-SD-PCS-MS 570
Grand prix JH8025 800
LYNXauto 137FL22 960
Hola TH1372 1000
Contitech CT1137 1280
Finwhale BD137 1550
Dayco 941071 1650
Bosch 1 987 949 662 1860
Gates 5631XS 2150
Luzar LTB0127 2280
Optibelt ZRK1593 3340
Pilenga (ремень+ролик) CT-P1137 4720
Trialli (ремень+ролик) GD770 5060

Новый ремень ГРМ Bosch

Как видно с таблицы выбор неоригинального ремня ГРМ довольно большой. Каждый автолюбитель сможет подобрать на свою 8-клапанную Ладу Калину, тот вариант, который считает для себя максимально приемлемым.

Меняем ремень ГРМ на Калина

Если вы желаете приобрести первый опыт замены ремня ГРМ, Калина – не самый подходящий для этого автомобиль. Лучше доверить ремонтные работы специалисту. Пора бы и смириться: прошли те времена, когда отечественная автотехника могла все стерпеть.

В начале процедуры разборки необходимо выставить метки относительно расположения газораспределительного механизма и коленвала, чтобы потом собрать механизм согласно их положению.

Второй нюанс – натяжение ремня ГРМ. Сейчас выполнить натяжение проще – ролики оснащены соответствующими индикаторами, поэтому нет риска «недотянуть» или «перетянуть». Так постоянно случалось со старыми авто, когда усилие натяжения определялось «на глазок» и неопытный механик мог запросто привести механизм в негодность.

При разборке также следует снять датчик положения коленвала – ведь он может быть поврежден и выведен из строя.

Какие инструменты понадобятся?

Прежде чем приступать к ремонту, нужно подготовить инструмент. Вопреки распространенному мифу, что пригодятся молоток и гвозди на 120, для ремонта Лада Калина понадобится стандартный набор приспособлений. К ним относят:

  • ключи на 17;
  • ключ для снятия колеса;
  • набор торцовых головок (обязательно должна присутствовать головка или ключ на 10);
  • отвертка шлицевая;
  • натяжной ключ для натяжения ролика.

Подготовительные работы

Прежде чем приступить к разборке ГРМ и снятию ремня, следует установить автомобиль на ровную поверхность, включить передачу и поднять переднее колесо на домкрат. Далее поднимите капот, слейте антифриз.

Колесо также рекомендуется снять. Это облегчает доступ к приводному колесу коленчатого вала и упрощает процедуру разборки механизма.

Замена ремня ГРМ на Калине: пошаговый алгоритм

Вот как заменить ремень ГРМ на Калине:

  1. Проведите демонтаж ремня генератора.
  2. Снимите кожух двигателя, вывернув предварительно крепежные болтовые соединения. Затем демонтируйте поддомкраченное колесо – вы получите доступ к щитку (защита двигателя) и сможете открыть шкив на коленвале.
  1. Далее необходимо выставить метки. Сначала следует определить верхнюю мертвую точку — то есть положение ГРМ по отношению к коленвалу. Это позволит избежать отклонений при сборке агрегата и последующих проблем.
  2. Ослабьте натяжные ролики, чуть-чуть ослабив гайку. Но не откручивайте ее полностью.
  3. Снимите ремень ГРМ – сначала демонтируйте шестеренки распредвала, затем ролика и только после этого шкива водной помпы.
  4. Для полного снятия ремня демонтируйте генераторный шкив.
  5. Установите принудительную фиксацию сцепления, чтобы блокировать коленчатый вал. Далее необходимо ослабить крепежный элемент приводного колеса коленвала и снять его.
  6. Снимите ремень газораспределительного механизма.
  7. Замените натяжной ролик на новый (если при прокручивании он заедает, создает шумы и скрипы) и установите новый ремень на посадочное место. Произведите сборку механизма в обратной последовательности. Не забудьте правильно натянуть ремень перед тем, как крышка ГРМ будет установлена на место.

8 и 16 клапанов – какая разница?

Если двигатель на 16 клапанов, то замена ремня ГРМ на Калина проводится аналогичным способом, что и в случае, когда ДВС на 8 клапанов. Единственная сложность – нужно демонтировать, затем установить обратно переднюю опору двигателя.

Для этого следует снять болты TORX E14, которые фиксируют опору к кронштейнам. Чтобы облегчить задачу, если болты туго откручиваются, необходимо варьировать положение двигателя с помощью домкрата.

На Лада Калина 2 замена ремня выполняется иначе?

Принцип замены все тот же:

  1. Снимается защитная крышка двигателя.
  2. Производится демонтаж переднего правого колеса и брызговика мотора.
  3. Проворачивается коленвал для выставления меток.
  4. Снимается шкив коленвала (необходимо открутить болт), отпускается натяжение ремня.
  5. Ремень снимается, на его место устанавливается новый.

Вы можете посмотреть видео о замене ремня ГРМ:

Что в итоге

Если учитывать все описанные выше нюансы, тогда однозначно  и обоснованно ответить, какие ремни ГРМ самые лучшие и надежные, не получится. Что касается самих водителей, по количеству продаж на территории стран СНГ лидируют Gates и Contitech, затем идут Dayco и Bosch.

Основным правилом можно считать то, что лучшим вариантом будет установка или оригинального ремня, который ставится на автомобиль с завода, или же высококачественного аналога. В последнем случае необходимо отдельно удостовериться в том, что изделие является фирменным продуктом.

Заключение

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
