Устройство генератора

Внутреннее и внешнее устройство у генератора простое, но оно обеспечивает высокую надежность во время работы автомобиля. Чтобы понять принцип работы и как правильно разобрать механизм, нужно поближе познакомиться с составными частями:

• Щеточный узел. Передает преобразованную энергию на обмотку возбуждения.

• Статор. Представляет собой неподвижные обмотки с магнитопроводом. В генераторе преобразовывает механическую энергию в электрический ток.

• Регулятор напряжения. Помогает регулировать напряжение на выходе, не превышая допустимые значения.

• Ротор. Это вращающаяся часть генератора, которая работает за счет электрического тока, образующегося в статоре.

• Выпрямительное устройство. В нем находится 6 одинаковых диодов, которые образуют между собой два плеча, поддерживая внутри стабильное напряжение или увеличивая его при необходимости.

• Корпус. Защищает внутреннее наполнение генератора от попадания пыли, грязи и нежелательных механических воздействий.

Все составные части генератора работают сообща, чтобы машина исправно функционировала и не испытывала перегрузок, в противном случае может быстро сломаться.

Как защитить детей от травматического воздействия подушки безопасности

• Бустер должен быть размещен обязательно на заднем сиденье. Если у вас нет другого выбора и вы вынуждены поместить его на переднее пассажирское кресло (например, если автомобиль является двухместным), отклоните его назад до упора.

• Закон, принятый в 1995 году, позволяет производителям автомобилей устанавливать ручной выключатель, способный временно отключать боковую подушку безопасности для пассажира. Если вы вынуждены поместить ребенка в бустер на переднем сидении, и ваш автомобиль оснащен таким переключателем, отключите подушку безопасности на время поездки. Обязательно включайте функционирование подушки обратно, когда вы снимаете бустер.

• Все дети до 13 лет обязаны перевозиться на заднем сидении автомобиля. Все пассажиры должны быть пристегнуты отдельными ремнями безопасности.

Читай также: Как и когда можно перевозить ребенка на переднем сидении автомобиля

Читай также: Путешествие на автомобиле: 10 важных моментов

Читай также: Мамочкам в помощь: лучшие программы для путешествия

Порядок замены

Рассмотрим порядок замены приводного ремня ГРМ в автомобилях Chevrolet Lacetti на примере двигателя F14D3.

1. Прежде всего, в самом начале выполнения этой операции требуется демонтировать расположенную в верхней части двигателя пластиковую крышку.
2. Далее, посредством домкрата необходимо приподнять переднюю правую часть автомобиля для снятия соответствующего колеса.
3. После демонтажа колеса необходимо снять расположенный за ним пластиковый кожух, предназначенный для защиты данной части двигателя.
4. Используя головку М10, требуется вывернуть три винта, служащие креплением верхней части кожуха, закрывающего привод ГРМ. Далее следует установить шестерни распределительных валов в соответствии с метками.
5. На следующем этапе требуется выполнить демонтаж ремня привода кондиционера, генератора и гидроусилителя руля.
6. Для того чтобы ослабить натяжение ремня, ключом соответствующего размера требуется повернуть болт натяжного ролика по направлению часовой стрелки.
7. После этого нужно демонтировать нижний шкив, расположенный на коленчатом  вале. Эта операция выполняется гайковертом. Как известно, метка нижней шестерни ГРМ соответствует положению поршня первого цилиндра в ВМТ.
8. При замене ремня ГРМ потребуется временно демонтировать правую опору двигателя.

В момент отсутствия опоры сам силовой агрегат должен быть подвешен на траверсе или же приподнят на домкрате, расположенном снизу. После того как двигатель помещен в приподнятое положение, требуется выполнить демонтаж нижнего элемента крепления кожуха газораспределительного механизма. Для обеспечения доступа к натяжному ролику потребуется демонтировать кронштейн соответствующей опоры двигателя.

1. После того как указанные операции выполнены, необходимо демонтировать ролики и сам ремень ГРМ.

В том случае, когда требуется замена помпы, охлаждающую жидкость необходимо удалить из системы заблаговременно. Для снятия помпы требуется демонтировать внутренний элемент кожуха, после чего отвернуть три болт, крепящие помпу к корпусу двигателя.

1. В ходе установки нового ремня и новых роликов необходимо проследить за взаимным расположением меток на шестернях механизма ГРМ.

В том случае если произошло их взаимное смещение, все необходимо вернуть в начальное положение. Натяжение ремня привода ГРМ выполняется соответствующим перемещением помпы и последующим зажатием винта крепления до такого состояния, пока «зубчик» подвижного натяжного ролика не совпадет с таким же зубчиком, расположенным в неподвижной части.

• Ремонт грузовых автомобилей
• Качественные запчасти — недорого
• Замена ГРМ на Хонде
• Локальный ремонт бампера и кузова авто

Задний кожух ГРМ Лачетти

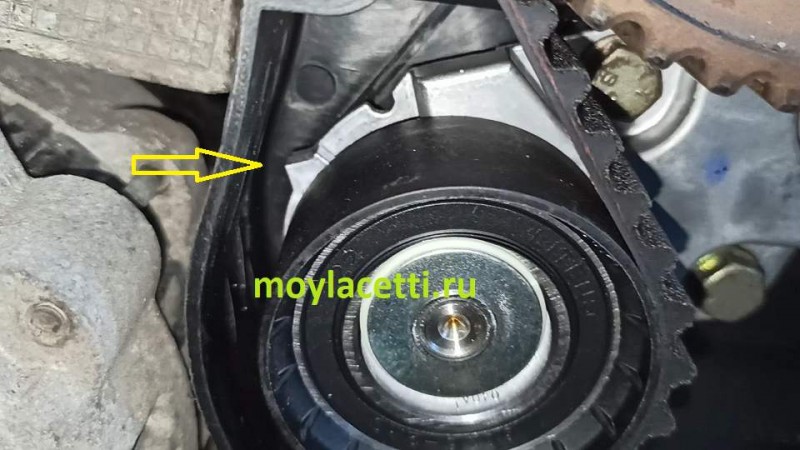

Перед установкой заднего кожуха необходимо его проверить в месте установки обводного ролика

Дело в том, что со временем ролик может начать задевать при вращении о кожух. При этом от механизма ГРМ начинает исходить противный шаркающий звук.

Так вот, если следов потертости на кожухе нет, тогда, в принципе, можно кожух устанавливать на место. Но если следы потертости видны, тогда три варианта действий:

1. Оставить все как есть и слушать посторонние шумы

2. Установить кожух нового образца. В нем уже есть проточка под ролик

3. Подкласть под ролик небольшую шайбу, чтобы он стал немного дальше от кожуха

Устанавливаем кожух. Затягиваем болты его крепления 10 Нм. Все, кроме нижнего

Его обтягиваем 15 Нм. Также имеет смысл посадить его на фиксатор резьбы. Если он выкрутится, то попадет как раз в аккурат между ремнем и шкивом коленвала. Последствия могут быть печальные.

Устанавливаем ДПРВ и затягиваем его 10 Нм, максимально наклоняя вправо

Признаки износа

Ременный привод ГРМ закрыт корпусом, но наличие дефектов на нем можно определить и не снимая его. Косвенным признаком его неисправности будет наличие постороннего шума во время работы механизма. Но шуметь может как и сам привод, так и натяжные ролики. Точнее причина устанавливается только при детальном осмотре. А вот какие факторы могут привести к преждевременному выходу ремня из строя:

• на поверхность ремня капает масло;
• был куплен некачественный расходник;
• ремень перетянули во время его установки;
• под крышку механизма залетел посторонний предмет.

Срочная замена расходника просто необходима в том случае, если на нем были обнаружены трещины, потертости или другие подобные дефекты. Периодический осмотр узла ГРМ необходимо производить через 15-20 000 км. Ну а если вы обнаружили, что ремень пришел в негодность, его нужно менять. В точности следуйте инструкции, и вы сможете самостоятельно произвести такой, хоть и не очень простой, но все же доступный каждому автолюбителю ремонт.

Нюансы замены ремня ГРМ на Лачетти

Какие могут возникнуть вопросы при замене ремня ГРМ? Обычно возникают такие:

1. Можно ли самому поменять ремень ГРМ? Справлюсь? Скажу честно, эта процедура не относится к простым, как, например, замена клапана PCV. Первый раз всегда боязно, но проделав эту процедуру один раз и больше страха и вопросов в будущем не возникнет. Но, в то же время, если Вы практически не имеете похожего опыта и кроме замены колеса ничего с автомобилем никогда не делали, то лучше отказаться от самостоятельной замены. Лучше доверьтесь опытному человеку и попутно посмотрите воочию, что и как.
2. Менять помпу при каждой замене ремня ГРМ? Не обязательно. Если помпа в хорошем состоянии, то можно её оставить до следующей замены ремня ГРМ. Но, если состояние помпы вызывает вопросы, тогда лучше обязательно заменить. Также не стоит эксплуатировать помпу больше двух сроков замены ремня.
3. Сливать ли охлаждающую жидкость? Если опыта замены ремня ГРМ нет, тогда лучше слить, чтобы себя подстраховать. Тем более делается это очень просто. На странице Замена охлаждающей жидкости всё показано.
4. Замена помпы сложна? Для замены помпы желательно снять задний пластиковый кожух, а для этого придётся снять шкивы распределительных валов. Так будет легче заменить помпу. Хотя при ловкости рук можно заменить её и без снятия кожуха, но сложнее.
5. Какие подводные камни ещё могут быть? Нужно понимать, что при регулировке ремня мы тревожим помпу, нарушая покой её уплотнителя. Поэтому есть некоторая вероятность течи охлаждающей жидкости после замены ремня ГРМ.

Вот и всё. Берегите себя и удачи на дорогах!

Замена сальников распредвалов и коленвала

Как извлечь сальники? Не стоит ковырять там отвертками, шилом и прочими инструментами.

Достаточно вкрутить в сальник обычный саморез по металлу

Обрабатываем ВД-40

И плоскогубцами выдергиваем сальник за саморез

То же самое проделываем с сальником коленвала

На этом демонтаж окончен и приступаем к установке сальников, помпы и ремня с роликами.

Сальники распредвалов я буду устанавливать разные. Вернее они одинаковые и производитель тоже один и тот же. Просто разный материал изготовления. Об этом мы поговорим в другом посте, а сейчас просто установим.

Наносим на внутреннюю кромку сальника немного моторного масла

Устанавливаем его на свое место максимально ровно и без перекосов

В качестве оправки используем старый сальник и отрезок трубы диаметром примерно 60 мм

Пару тройку не сильных ударов по трубе и сальник установлен. Проверяем, что старый сальник стоит без перекосов и удаляем его

Второй сальник устанавливаем аналогично

Сальник коленвала монтируем точно также, только используем в качестве оправки головку на 30 мм или подходящую трубу

Идем дальше.

Устанавливаем помпу. Но так как мы ее будем еще неоднократно двигать, то имеет смысл смазать ее уплотнитель силиконовым спреем. Это хоть немного убережет его от задиров, потертостей и закусывания

Примечание. Не используйте никакие герметики. Во-первых, это там не к чему, так как уплотнитель будет держать и так, если Вы хорошо подготовили посадочное место. А, во-вторых, мы еще не раз будем двигать помпу, поэтому герметик там, как зайцу пятая нога.

Устанавливаем, но не обтягиваем помпу

Номера запчастей

Чтобы купить подходящую деталь, нужно знать ее оригинальный каталожный номер или артикул заменителя.

Ремень

В Chevrolet Lacetti используется ремень с 6 продольными клиньями на внутренней стороне. Его длина 1875 мм, ширина — 26 мм.

Точный ответ на вопрос о том, какой ремень лучше, оригинальный или заменитель, дать нельзя. Дело в том, что на ресурс существенно влияют 2 фактора: условия эксплуатации (песок и камушки, попадающие в привод) и отсутствие пластикового кожуха, как на ГРМ. Из-за этого оригинальные детали могут прослужить и 15 000 километров, и, например, 60 000.

У владельцев популярны запчасти от фирм Gates и Contitech благодаря вдвое меньшей цене и ресурсу, сравнимому с ресурсом оригинала.

Оригинал

Выпускается компанией General Motors под артикулами 96183108.

Производитель	Артикул	Средняя цена
Для 1.4-1.6
General Motors	96183108	1293
Для 1.8
General Motors	96309968	1338

1.4-1.6

Производитель	Артикул	Средняя цена
ДЛЯ 1.4-1.6
ACDELCO	6K739	2127
AE	MVB1875R6	1791
AMD	AMDBL162	452
AMIWA	2905019	711
AYWI	AW2130318	577
BANDO	6PK1875	1245
BLUE PRINT	AD06R1870	730
BOSCH	1987946077	624
BRAVE	BRTB19	369
CONTITECH	6PK1873	902
DAYCO	6PK1873	642
DONGIL	6PK1875	612
FINWHALE	BP6PK1873	728
FLENNOR	6PK1873	800
FRANCECAR	FCR6PK1875	600
GATES	6PK1873	845
GLOBELT	6PK1873	634
GRAND PRIX	6PK1873	380
HUTCHINSON	1870K6	691
JAPANPARTS	DV6PK1875	1547
KLAXCAR FRANCE	6PK1875	614
LYNX	6PK1873	530
MANDO	6PK1875	721
METZGER	6PK1873	1068
MEYLE	500061870	571
MILES	AD15003	465
MITSUBOSHI	6PK1875	954
NEKO	6PK1880	565
OPTIBELT	6PK1870	1237
POSCO DAEWOO	96183108	861
QUINTON HAZELL	QBR61875	450
RIB TOP	6PK1870	665
SCT	6R435	429
SKF	VKMV6PK1875	1003
STELLOX	601873SX	418
TRIXET	T9092	870
TRUCKTEC AUTOMOTIVE	819074	650
TSN	1014351873	426
UNICORN	CEBC006	424

Натяжной ролик ГРМ Лачетти

Если присмотреться, то у ролика одно отверстие 8 мм, а два 9 мм

Это позволяет его немного смещать при установке. Казалось бы немного, но это действительно нередко помогает снизить шум от ролика. Причем в конкретных ситуациях положение может быть разным, но самое «тихое» положение, это когда мы ролик прижимаем к верху при установке. Но бывает и наоборот. Поэтому, если ролик издает шум, тогда можно поиграться с его положением.

Что касаемо подделок, то вот как выглядит оригинал и подделка

В общем , устанавливаем ролик и обтягиваем его болты 25 Нм

Устанавливаем обводной ролик и обтягиваем 40 Нм

Бытует мнение, что этот ролик необходимо сажать на фиксатор резьбы. Но лично я не сторонник всевозможных фиксаторов. Всю жизнь обслуживал автомобили без применения каких-либо фиксаторов. Ничего не загрязняет резьбу и при следующем обслуживании все откручивается без больших проблем.

Устанавливаем шкивы распредвалов

Затягиваем болты усилием 67 Нм

Важно. Будьте аккуратны

Если Вам нечем надежно зафиксировать шкивы, тогда лучше обтягивайте при установленном ремне. Только не забудьте!

Функции ремня

Одним из важнейших деталей газораспределительного механизма является ремень. Его задача состоит в том, чтобы быть синхронизировать работу валов: распределительного и коленчатого. С его помощью передается крутящий момент с коленвала на распредвал. Благодаря этому осуществляется распределение топлива и воздуха в цилиндрах двигателя. Нарушение фаз газораспределения ведет к риску встречи клапанов с поршнями и поломке силового агрегата.

Ремень ГРМ представляет собой резиновый обруч. На внутренней стороне изделия находятся зубья, которые необходимы, чтобы избежать проскальзывания на шкивах.

Новый ремень ГРМ на Шевроле Лачетти

От качества ремешка зависит срок его эксплуатации. Если на ремне обнаружены дефекты, его нужно срочно менять, так как при его обрыве исчезает синхронизация валов. При этом поршень встречается с клапаном и загибает его. Кроме того, могут поцарапаться стенки цилиндров. Все это влечет дорогостоящий ремонт, при котором нужно будет поменять клапана или даже полностью заменить агрегат.

Гнутые клапана при обрыве ремешка ГРМ

Необходимость замены расходного материала можно определить по следующим признакам:

• двигатель работает со сбоями;
• снижается мощность;
• мотор перегревается;
• увеличивается расход топлива.

Если обнаружены данные признаки, не стоит дожидаться обрыва ремня, при котором могут погнуться клапана, а следует провести технический осмотр механизма газораспределения и выполнить все необходимые замены расходников.

Система электрооборудования Лада Гранта: основные характеристики

Электрические цепи, питающие системы управления моторного отсека, имеют исполнение по многопроводной схеме и коммутируются с «массой» автомобиля только посредством электронного блока управления.

Как источник энергии для питания потребителей схема электрооборудования Лада Гранта стандарт предполагает использование аккумуляторной батареи (когда двигатель не работает) и генератора (когда двигатель запущен).

Для соединения (коммутации) основных потребителей в цепи автомобиля Лада Гранта электрооборудование оснащено комбинированным выключателем, а именно замком зажигания, который в своем исполнении состоит из контактной части, а также противоугонного устройства.

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

• 1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
• 2 – штепсельный разъем присоединения ЭСУД;
• 3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
• 5/7 – левый и правый подрулевые переключатели;
• 6 – разъем устройства выключателя зажигания;
• 8 – комбинация приборной доски;
• 9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
• 10/11 – штепсели осветительных приборов вышеуказанного оборудования;
• 12 – кнопка выключатель устройства аварийной сигнализации;
• 13 – монтажный короб вставки плавких предохранителей;
• 14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
• 16 – контактный пин выключения стоп сигналов;
• 17 – выключатель штатного модуля звукового оповещения (клаксона) ;
• 18 – автоматическая защита противотуманных фар головной оптики;
• 19 – автоматика стеклоподъемников;
• 20 – защитное реле звукового сигнала;
• 21 – предохранительный модуль системы подогрева сидений;
• 22 – реле управления стартером;
• 23 – переключатель системы наружного освещения;
• 24 – контактная группа подключения вентилятора печки;
• 25 – встроенный выключатель включения подогрева ветрового стекла;
• 26 – устройство выключения передних противотуманок;
• 27 – включатель кормовых огней, противотуманной группы освещения;
• 28 – кнопка настройки кондиционера;
• 29 – регулятор положения манипуляторов отопления;
• 30 – пин прикуривателя;
• 31 – кнопки регулировки направления светового потока головной оптики;
• 32 – регулировка яркости подсветки приборной доски;
• 33 – вспомогательный резисторный механизм вентилятора отопления;
• 34 – модуль штатного иммобилайзера;
• 35/36 – выводы бортового акустического модуля штатного типа;
• 37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Когда менять ремень

Вообще, замену следует производить в соответствие с регламентом производителя – через 60 000 км. Но вполне может случиться так, что заменить ремень придется раньше установленного срока. Если пренебречь своевременной заменой, ремень может прийти в негодность и даже оборваться. А ведь обрыв – это очень серьезно, так как он может повлечь за собой загибание клапанов, а такая неисправность требует капитального ремонта, который стоит недешево

Поэтому проведение диагностических процедур – это очень важно, и время от времени просто необходимо заглядывать под капот. А вот какие могут быть визуальные признаки, говорящие о необходимости проведения процедуры ремня ГРМ:

• отчетливо видны масляные пятна;
• трещины;
• зубья на внутренней поверхности изношены;
• появились складки, выпуклости или впадины;
• структура ремня расслоилась;
• ремень разлохматился и стали видны нитки.

Инструкция

Итак, работа эта несложная, но она требует, чтобы ее проводили аккуратно

Во время работы особое внимание уделяйте расположению отметок, так как если они не будут совпадать, то это приведет к нестабильной работе механизма и даже к поломке двигательной системы

Первое, что нам потребуется сделать, это установить автомобиль на эстакаду, открыть капот и обесточить авто. Помните, что работы можно производить только при остывшем двигателе. Снимаем кожух воздушного фильтра, ремень привода, отворачиваем болт шкива. Для этого вам потребуется иметь под рукой длинную головку на 17. Подперев двигатель снизу, откручиваем двигательную опору и убираем ее в сторону.

Теперь снимаем крышки, которыми защищен узел ГРМ. Первой демонтируется верхняя крышка, а затем – нижняя

Теперь очень важно – выставление меток. Для этого нам придется проворачивать распредвал

Делать это следует, накинув ключ на его болт.

Отметки на шестеренках распредвалов должны быть размещены против друг друга.

Проследите, чтобы метка на шестеренке коленвала смотрела вниз.

Для удобства лучше демонтировать правый кронштейн ДВС. Перемещением насоса производится натяжка привода ГРМ. Для ослабления ремешка поворачиваем помпу водяного насоса. Если насос также подлежит замене, нужно его открутить совсем. Для этого при помощи шестигранника нужно открутить 5 болтов. Снимаем паразитный ролик. Он находится справа от движка.

Перед снятием помпы не забываем слить тосол. После этого снимаем отслуживший свой срок ремень и устанавливаем на его место новый

Устанавливая новый привод, обратите внимание на размещенные на нем стрелки. Они показывают направление движения

Учитывая его, и следует осуществлять установку нового расходника. Стрелки должны смотреть в правую сторону. Неправильная установка чревата быстрым износом ременной передачи. Перед установкой еще раз проверяем совпадение всех отметок. Если что-то нужно исправить, делаем это, поправляя валы. Натягивая привод, следим за совмещением меток на ролике натяжения. Стрелка должна находиться в таком положении:

Теперь проверяем установку меток. Для этого проворачиваем коленвал вправо на 2 оборота. Обязательно проверяем, достаточно ли затянута помпа. Монтируем все остальные части механизма.

Правильное натяжение ремня ГРМ Лачетти

Вращаем помпу до совпадения меток на натяжном устройстве. То есть, пока не совпадут два отлива в виде треугольников

И на этом всё. Процесс замены ремня окончен.

Но это так делают почти на всех СТО, на всех роликах на Ютубе и на всех копипастных сайтах.

А мы ведь не такие, верно? Поэтому будем продолжать и делать правильно.

В интернете много баек про то, что ремень ГРМ категорически нельзя перетягивать. Он растянется, перескочит, порвется… и прочий бред несется с уголков всемирной паутины.

Я Вам скажу — это полная ерунда.

Есть такие вещи, как технические бюллетени. И у каждой мало мальски уважаемой конторы они имеются. А фирма Гейтс одна из самых известных контор по поставке комплектующих к автомобилям.

Так вот у них есть бюллетень под номером 022 для моторов 616L, A16DMS, A16SMS, F14D3, F16D3, LXT, V15L.

И там четко написано, что после установки нового ремня и нового натяжного устройства, необходимо это всё дело перетянуть до совпадения индикатора с полукруглой меткой на корпусе натяжителя

Затем сделать два оборота коленчатого вала и установить метки, чтобы сошлись два треугольника

Так вот этого почему-то почти никто не делает. Но а мы делаем

Затягиваем крепления помпы и делаем два оборота коленвала.

Затем снова попускаем крепления помпы и возвращаем натяжение ремня до совпадения меток

И уже окончательно затягиваем помпу усилием 10 Нм.

На этом всё.

Но у нас осталось еще пару вопросов. Рассмотрим их

Можно наблюдать постоянные споры по поводу того, что кто-то устанавливает метки натяжного устройства в ровень, а кто-то их недотягивает. Дело в том, что метки не постоянно статичны, а изменяют свое положение от степени прогрева двигателя. Чем теплее двигатель, тем большее натяжение показывают метки. Поэтому, если метки поставить вровень при регулировке, то после прогрева они уйдут в сторону увеличения натяжения. У некоторых это вызывает страх, что ремень порвется, а у некоторых это вызывает еще и увеличенный шум со стороны привода ГРМ. После послабления натяжение шум довольно часто уходит. Поэтому бытует мнение, что ремень ГРМ необходимо недотягивать на холодном двигателе.

Так вот что делать? Я Вам сейчас поведаю мои убеждения по этому поводу.

Давайте обратимся к производителю. Он нам утвердительно заявляет, что все узлы системы привода ГРМ изготовлены с учетом их установки и регулировки на холодном двигателе

Вроде и понятно написано, но конкретики никакой. Ремень можно регулировать при +35 градусах окружающего воздуха, а иногда приходится и при минус 10. И в том, и в другом случае двигатель холодный, но температура его разная… Так что в понимании производителя термин «холодный двигатель»? Просто не прогретый? Или не прогретый, но при температуре +25?

В общем, как говорится, додумай сам. Ну я и додумал.

Как показала практика, натяжение ремня необходимо регулировать на не прогретом теплом двигателе. «Теплый» означает при температуре окружающего воздуха +25 — +30 градусов. При этой температуре метки натяжного устройства должны совпадать.

Если же регулировка производится при температуре ниже этих значений, то имеет смысл метки недотянуть

Если замена ремня произведена правильно, тогда и шума быть не должно, что чуть недотянуто, что чуть перетянуто. Да и, вообще, рабочий предел у натяжителя довольно большой, поэтому ремень не перескочит и не порвется от этих миллиметров на метках. Не надо боятся небольшого перетяга или недотяга.

Замена ремня вспомогательных агрегатов Лачетти

Рассмотрим такую процедуру, как замена ремня вспомогательных агрегатов Лачетти. Вся работа займет менее часа.

Ремень привода вспомогательных агрегатов приводит в действие генератор, насос гидроусилителя рулевого управления и компрессор кондиционера.

Замену ремня надлежит произвести, если на его плоскости имеются надрывы, потертости или трещины. Также если индикаторная стрелка опустилась ниже крайней левой риски, значит ремень предельно изношен и его необходимо также заменить.

Индикаторная стрелка на подвижной части натяжителя должна находиться между двумя крайними рисками на неподвижной части его корпуса.

Каптива Шевроле замена ремня ГРМ. Инструменты

На автомобилях Шевроле Лачетти с силовой установкой на 1.4 или 1.6 литра применяется ремень ГРМ производства General Motors, артикул которого GM 96417177. Стоимость изделия составляет более 900 рублей. Прямым аналогом фирменного ремня Дженерал Моторс является продукция Gates с каталожным номером 5419XS. Стоимость данного расходника от 700 рублей.

Двигатель на 1.8 литра имеет другой ремень ГРМ. Компания General Motors выпускает его по артикулом GM 96413861. Производителем расходника является фирма Gates. Она выпускает прямой аналог фирменного изделия с каталожным номером 5499XS.

Для всей линейки силовых установок существуют альтернативные варианты оригинальных ремней ГРМ. Наиболее хорошие бренды представлены в таблицах ниже.

Таблица — Перечень аналогов оригинального ремня ГРМ Lacetti с мотором 1.4 и 1.6 литра

Фирма производитель	Артикульный номер	Стоимость, рубль
BOSCH	1987949403	450
PARTS-MALL	96183351	340
LPR	5133	500
DONGIL	127RU254	640
CRB	13110350	335
DAYCO	94241	540

Фирма производитель	Артикульный номер	Стоимость, рубль
BOSCH	1987949433	620
DAYCO	94787	615
FLENNOR	4388V	550
GOODYEAR	G1495H	545
OPTIBELT	ZRK1026	720
ONNURI	96413861	480

В соответствии с пошаговой инструкцией по замене ремня ГРМ на Шевроле Лачетти 1.6, последовательность действий автовладельца должна быть следующей:

В аккумуляторной батарее Шевроле Лачетти демонтируется клема. Это необходимо для того, чтобы обесточить транспортное средство;
Демонтируется корпус воздушного фильтрующего элемента;
При помощи ключа на 10 отворачивается коробка крепления фильтра;
Следующий шаг — снятие ремня ГРМ Шевроле Лачетти;
Отворачивается шланг подвода антифриза. Этот элемент располагается на верхней пластине держателя газораспределительного механизма;
Удерживающие пластину болты отворачиваются при помощи ключа на 17. После этого снимаются фиксаторы, и демонтируется сама пластина;
Демонтируется шкив. Во избежание проворота коленовала Chevrolet Lacetti, рекомендуется запустить пятую передачу и отжать педаль тормоза;
Проверяется совпадение меток на распредвалах;
При помощи ключа на 10 отворачиваются болты защитной крышки ГРМ, и она снимается;
Удаляется кронштейн, скрепляющий подушку ДВС. Для этого понадобится ключ на 14;
Ослабляется натяжение ленты газораспределительного механизма и производится снятие ремня ГРМ

Важно! Во избежание утечки антифриза, болты крепления отворачиваются не полностью, а только немного ослабляются;
При помощи ключа на 41 проворачивается против часовой стрелки помпа. Если нет подходящего ключа, можно воспользоваться плоскогубцами

Только после этого можно окончательно демонтировать ремень ГРМ;
При необходимости — заменяются ролики, механизм натяжения и прочие дополнительные агрегаты системы Chevrolet Lacetti;
Устанавливается новый ремень ГРМ, после чего производится проверка шкива и натяжения ленты в Шевроле Лачетти;
Описанная выше процедура повторяется в обратном порядке.

Таким образом производится на Шевроле Лачетти 1.6 замена ремня ГРМ своими руками. После её проведения необходимо проверить состояние мотора Шевроле Лачетти. Для это двигатель запускается на 5-10 минут. Если в процессе прогона не прослушиваются посторонние шумы, не ощущается тремора и не возникает проблем при запуске механизма — значит, мероприятие завершено успешно.

Замена ГРМ на Шевроле Лачетти 1.4 и 1.8

Основные принципы процедуры замены агрегата газораспределительного механизма в легковом автомобиле определённой марки не зависят от модификации двигателя. Таким образом, на Шевроле Лачетти 1.4 замена ремня ГРМ производится соответствующим образом. Тоже самое можно сказать и о модификации двигателя 1.8. Дополнительная информация указывается в методичке по эксплуатации, прилагаемой к каждому отдельному автомобилю.

1. Шестигранник на 6
2. Головки на 17 и 18
3. Накидной ключ на 15 (лучше использовать ровный без изгибов)

ПОДРОБНОСТИ: Замена сцепления Рено Логан — MegaSOS
