Как подключить волговский сигнал на ваз 2110 без реле

Hyundai Accent II GLS+ › Бортжурнал › Звуковые сигналы от Волги или как машинка заскучала в 6 утра))

С лета стал замечать, что звуковой сигнал периодически не работал, особенно когда дудишь несколько раз подряд. С приходом морозов ситуация обострилась, сначала думал что он замерзал. Но в конце концов его заклинило окончательно и наступила тишина. А ездить без него нельзя, ибо аленями и ТП наш город обильно богат.

Приехал в магазин отечественных автозапчастей, посмотрел волговские и жигулёвские. Взял в итоге жигулёвский от десятки, потому что не хотелось переделывать проводку под 2 сигнала, а разъём более-менее подходил.

Инсталлировал в машину, всё работает, всё замечательно. Но! Как он звучит? Как писклявое нечто, режущее слух, гораздо хуже штатного! И не особо громко. Даже друзья меня высмеяли с ним, а регулировка тональности болтиком результатов не возымела.Короче плюнул, высмотрел схему подключения волговских, т.к. возрастёт ток (2 по 7.5А).

И поехал за ними и всеми приблудами в виде реле, проводов и предохранителя.

Сигналы наши местные, производства ОАО «Лысковский электротехнический завод».

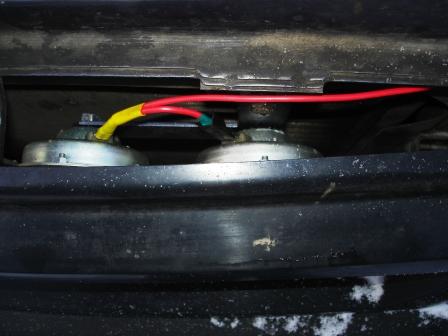

Собрал вот такую приблуду, один длинный провод сделал для пробрасывания одного из сигналов к противоположной стороне.

Но потом, осмотрев место действия, выбрал крепление рядом с первым (можно посмотреть в итоговых фото ниже). Вариант около правой фары отмёл из-за мысли, что при даже малейшем ДТП (ттт) сигнал будет вмят в радиатор кондиционера, что не есть хорошо.

В общем, при плохой погоде на ветру кое-как установил это всё, чуть не задубев. Место для реле выбрал правее аккумулятора, под болтик крепления корпуса блока предохранителей и реле. Провода не крепил, решил оставить до весны, чтобы потом как положено всё сделать. Работает и хорошо, свои функции выполняет.Но радовался я недолго, поездив всего с пару-тройку дней.

Потом случилось нечто более интересное! Как-то вечером на дороге, решил слегка дуднуть ауди, которая заметалась передо мной, не зная куда ехать. И в этот момент сигнал продолжил дудеть, никак не реагируя ни на что! Залипло реле! Остановился с аварийкой и коротнул одну клемму сигнала на его корпус, тем самым спалив предохранитель и породив тишину. Потом поставил новый, решив, что это больше не повторится — сигнал работал вполне нормально.

Но через несколько дней, тихо-мирно спав около 6 утра, проснулся от до боли знакомого звука! Моя любимая машина заскучала и решила подудеть всеми децибелами новых сигналов на всю улицу!))) Этого я уж никак не ожидал! Но узнал его сразу, т.к. уже был рецидив.) В общем, руки в ноги и бегом выключать, чтобы не разбудить весь дом и докучи соседние. Это благо авто стояло практически под окном! Было бы очень интересно, если поставил бы её во дворе, куда не выходят окна моей комнаты или случилось впервые — не сразу бы догадался что к чему. Наверно, испинали бы всю машину, разбили окна и под конец сожгли бы)))

В общем, психанул.)) И решил выкинуть нафиг это дополнительное реле. Ну никак не везёт мне с запчастями отечественного производства.((

Вот заводская схема подключения, штатное реле на 20А.

Блок предохранителей Лада Веста с описанием (моторный отсек

Нужный короб располагается выше АКБ, по правую сторону от воздушного фильтра. На крышке блока можно различить предупреждающие знаки в виде перечёркнутой фигуры человека со шлангом и молнии.

Для снятия крышки следует отогнуть два фиксатора сверху и снизу. Будьте осторожны, т.к. они очень хрупкие.

Схематическое расположение

Содержимое этого монтажного блока выглядит следующим образом:

Монтажный блок

На каждом из компонентов указана предельная сила тока (амперы). Схема предохранителей Лада Веста под капотом выглядит так:

Схема предохранителей Лада Веста

К какой цепи относится каждый предохранитель и за какой потребитель он отвечает, можно узнать из таблицы ниже. Таблица цепи предохранителей Таблица предохранителей Примечание: в зависимости от комплектации некоторые элементы могут отсутствовать.

Таблица с обозначениями реле, которые присутствуют в блоке моторного отсека: Таблица с обозначениями реле

Диагностика и ремонт сигнала своими руками

Как проверить и произвести ремонт гудка своими руками? Для диагностики вам понадобится тестер (желательно, чтобы это был цифровой мультиметр, но при отсутствии можно использовать и обычный), обжимные щипцы, пассатижи, канцелярский нож. Приготовьте запасную проводку и сервисный мануал к машине.

Проверка с ремонтом выполняются так:

  1. Проверяется работоспособность предохранителя и реле, надо найти монтажный блок. Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя.
  2. Но если устройство целое, это еще не значит, что оно работоспособное. Нужно произвести его диагностику при помощи тестера. Настройте на мультиметре режим измерения сопротивления со звуком (если речь идет о цифровом тестере и в нем есть такая функция). Если же у вас аналоговый мультиметр, перед диагностикой вам надо будет произвести калибровку тестера, для этого замкните его щупы друг с другом и регулятором отведите стрелку к нулю. Затем прижмите щупы тестера к контактам предохранительного устройства. Если деталь рабочая, то мультиметр покажет 0 Ом, если же нет, то при отсутствии изменения на дисплее можно сделать вывод, что сопротивление слишком повышенное. Это говорит о поломке предохранителя, устройство надо заменить.
  3. После этого, если предохранитель рабочий, вам надо найти блок реле, которое находится либо в моторном отсеке, либо в салоне авто — воспользуйтесь сервисной книжкой для поиска. Обычно реле располагаются в том же блоке с предохранителями. Наиболее простой вариант проверить работу реле — это поменять устройства местами с другими аналогичными деталями. В большинстве случаев реле являются взаимозаменяемыми, так что если после замены устройства гудок заработал, то можно понять, что причина заключалась в реле.
  4. Также следует проверить выключатель рулевого гудка, для этого также используется тестер. Если на него не поступает питание, то разумеется, кнопка не сможет реагировать на нажатие.
  5. Затем произведите диагностику работоспособности релейного переключателя. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Один контакт от тестера следует поднести к разъему переключателя реле, а второй подключается к минусовой клемме аккумуляторной батареи. При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять.
  6. Не лишним будет произвести проверку непосредственно клаксона. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Найдя механизм, нужно определить, какой из выводов положительный, а какой — отрицательный. Чтобы точно это определить, воспользуйтесь техническим руководством. Когда вы узнаете это, подключите клаксон напрямую к аккумулятору автомобиля, это позволит проверить его работу. Положительный контакт подключается к плюсу, отрицательный, соответственно — к минусу. При подключении отрицательного контакта клаксон должен начать работать, если же подключение не дало результатов, то устройство не исправное.
  7. Следующим этапом будет диагностика цепи. Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе. В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. На этом этапе надо проверить и состояние контактов. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты.

Установка “Волговских” сигналов на Лада Веста, стоит ли заморачиваться и что нужно знать

У Весты с завода стоит достаточно условный звуковой сигнал, хотя это неотъемлемый атрибут безопасности. Сразу уточню, гудеть всем подряд не предпочитаю, сигналом пользуюсь только в ситуациях, когда это может предотвратить ДТП, для остальных случаев дальнего света вполне достаточно.

Однако как предотвратить ДТП с таким звуковым сигналом, ведь нужно учитывать, что есть автомобили с хорошей шумоизоляцией или же с хорошей музыкой, либо всё вместе. Помнится, у меня многие знакомые ставили себе пневматические звуковые сигналы, звучало конечно неплохо, но всё-таки это не-то, слишком массивно выглядит + могут возникнуть вопросы при прохождении ТО. Чтобы сделать всё аккуратно было решено пойти по протоптанной многими дорожке – установить так называемые Волговские сигналы.

Прежде чем покупать, важно знать следующую информацию – существует минимум две модификации, которые отличаются по звучанию, а также цене, весу и габаритам. Первые имеют номера 22.3721/221.3721 низкий и высокий тон соответственно, вторые С302/С303Д

По звуку многим больше нравятся вторые, звучат они как-то взрослее и ровнее, в тоже время громче, но нужно учитывать, они ощутимо больше по размеру. Делают данные сигналы два предприятия – СОАТЭ и ЛЭТС.

Покупать лучше в проверенных и крупных магазинах по запчастям ВАЗ, ГАЗ, ПАЗ, так как существует много подделки. На оригинальных сигналах должен стоять ГОСТ, клеймо ОТК, а также болты под шлицевую отвертку.

Вернемся к Весте. С завода стоит один двухтональный сигнал слева от радиатора. Для установки потребуется снять бампер, благо на Весте это делается достаточно просто, инструкций много, останавливаться на этом не будем.

Сигналы действительно большие и найти им место сразу не так-то просто. В итоге было решено разместить оба сигнала слева по ходу движения автомобиля под фарой, там есть кронштейн крепления крыла и болт под массу, к которым хорошо крепятся клаксоны не мешая друг другу. Многие разносят их по разные стороны и крепят к кронштейнам крыльев, но, чтобы лишний раз не возиться с прокладкой проводки, было решено схалтурить.

Что касается проводки и подключения. Суммарное потребление Волговских сигналов 14-15 Ампер, зависит от модификации, питать их штатной проводкой затея не самая хорошая. Поэтому берем 4-х контактное реле, предохранитель на 20 Ампер и хорошие медные провода. Чтобы сделать всё максимально красиво, можно провести установку в монтажном блоке, в котором все реле садятся на наборные колодки, там же есть толстый плюсовой провод и пустое место под предохранитель.

Беда заключается лишь в поиске колодки под реле, было найдено лишь белая (185403-1 номер колодки), а ждать пришлось аж неделю, для предохранителя и колодки в ВАЗовском магазине берем клеммы ЛИРА 6,3 мм, такие же кстати ставят в блоках предохранителей VAG, понадобится 6 штук.

Можно конечно сделать всё куда проще, но хотелось сделать качественно и красиво. Схема подключения простая, со штатного клаксона берем + на замыкание катушки реле, массу для реле берем в монтажном блоке. Далее обжимаем силовой провод, вставляем пины под предохранитель и подключаем силу к 85 контакту реле, с 30 контакте уходит два провода с силой для клаксонов, массу они берету с кузова, этот момент тоже надо продумать.

Результат на мой взгляд стоит потраченного времени и средств, с хорошим сигналом в любом случае становится немного, но безопаснее.

Источник

Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

  1. сигналы от Волги с «массой» на корпусе
  2. реле типа 90.3747 с фланцем крепления
  3. колодка для реле
  4. клеммы «мама» широкая
  5. термоусаживаемая трубка (ТУТ)
  6. провод многожильный сечением 2.5 мм. кв.
  7. колодка под ножевой предохранитель
  8. предохранитель на 20 А
  9. металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

P.S.

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.
