Печка ваз-2107

Замена электродвигателя системы отопления ВАЗ 2107

Для работы понадобятся: гаечные ключи на «8»и «10», отвертки, пассатижи.

Снятие электродвигателя

Замена электродвигателя вентилятора отопителя ваз 2107 начинается с его демонтажа из автомобиля.Итак:

• Закрываются боковые заслонки воздуховодов установкой нижнего рычага блока управления отопителем в его крайнее правое положение.
• Снимается приборная панель.
• Удаляются вещевая полка и корпус бардачка.

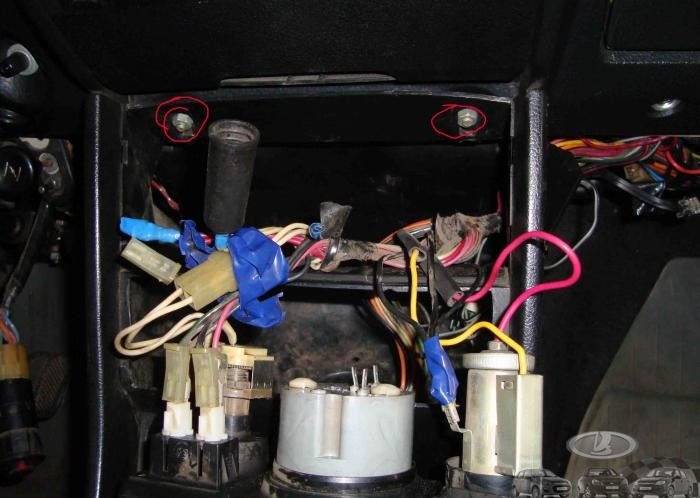

• Вынимается панель радиоприемника.
• Отсоединяются от колодки проводов обеспечивающих переключение режимов работы вентилятора отопительной системы провода красного и сине-черного цвета.
• Ослабляется болт крепления гибкой тяги, управляющей заслонкой, установленный за приборным щитком, тяга отсоединяется.
• С оси рычага для привода заслонки снимается наконечник гибкой тяги.
• Отворачивается торцовым ключом гайка удерживающая кожух радиатора печи и наконечник «массы» провода вентилятора, которая находится за центральным воздуховодом.
• Со шпилек снимается наконечник провода «массы».
• Откручивается гайка удерживающая правый воздуховод.
• Тоже самое делается для левого воздуховода.
• С помощью шлицевой отвертки отжимаются четыре держателя, установленные по периметру воздуховодов, которые затем отсоединяются от кожуха печного радиатора.
• Снимаются кожухи вентилятора и направляющий совместно с вентилятором.
• Из корпуса вынимается резиновый уплотнитель, а провода пропускаются во внутрь кожуха.
• Наконечник красного провода, который идет к вентилятору отопителя отсоединяется от штекера на дополнительном резисторе.
• Кожух вентилятора отопителя разъединяется, как показано на фото.

Кожух вентилятора отопителя

• Сдвигается с помощью шлицевой отвертки и снимается с вала вентилятора стопорная шайба.
• Удаляются регулировочные шайбы.
• Снимается крыльчатка вентилятора с вала электродвигателя.
• Отсоединяются две пружинных скобы, крепящие к направляющему кожуху электродвигатель вентилятора отопителя.
• Электродвигатель и две резиновые подушки вытаскиваются.

Замена электродвигателя вентилятора отопителя ваз 2107

Установка нового электродвигателя

После того как была проведена замена электродвигателя вентилятора отопителя на ВАЗ 2107 установка всех ранее сняты деталей производится в обратной последовательности.
Инструкция по снятию и установке электродвигателя автомобиля ВАЗ 2107 хорошо видна на видео. С его помощью можно легко все операции выполнить своими руками.
В этом случае цена работы будет намного меньше, чем при ремонте в автосервисной мастерской.

https://youtube.com/watch?v=myTK1yBufiQ

Ремонт электродвигателя отопительной системы

Устранить неисправность в системе отопления чаще всего можно, когда выполнена на автомобиле ваз 2107 замена электродвигателя вентилятора отопителя.
Но иногда достаточно зачистить коллектор или смазать подшипники. Для этого устройство нужно разобрать.

Далее порядок работ будет таким:

• С оси якоря снимается шайба.
• С помощью отвертки извлекаются стопорное кольцо и шайбы, изготовленные из текстолита.
• Если при демонтаже электродвигателя не были сняты резиновые подушки, они убираются.
• Откручиваются винты крепления крышки, которые закручиваются в специальные пластины, вставленные в прорези корпуса электродвигателя с противоположных сторон и имеющие резьбовые отверстия.

Снимаются пластины для крепления крышки

• Вместе со щеткодержателем снимается крышка.
• Из корпуса вынимается якорь и с вала удаляются две шайбы.

Вынимается якорь и шайбы из корпуса

• Угольная пыль удаляется с внутренней полости электродвигателя продуванием сжатым воздухом.
• Проверяется состояние коллектора, щеток, обмотки якоря.

• Мелкозернистой шлифшкуркой сначала зачищается коллектор, а затем обезжиривается бензином или спиртом.
• Собирается электродвигатель в обратной разборке последовательности.

Кода выполненные операции позволили системе отопления правильно заработать, то на ВАЗ 2107 замена двигателя отопителя не понадобится. Вовремя выполненная замена двигателя отопителя ваз 2107 или его ремонт– залог стабильной работы отопления автомобиля.

Доработка системы отопления

Устройство печки ВАЗ 2107 далеко не совершенно. Поэтому автовладельцы дорабатывают её самыми различными способами. Прежде всего предпринимаются попытки улучшения герметичности воздуховодов, особенно в местах соединений. Это позволяет несколько увеличить эффективность обогрева салона.

Владельцы ВАЗ 2107 дорабатывают систему отопления самыми различными способами

Замена вентилятора

Часто для улучшения работы печки автолюбители меняют родной вентилятор на более мощный, используемый в других моделях ВАЗ (например, ВАЗ 2108). Заводской электродвигатель вентилятора установлен на пластиковых втулках, которые быстро изнашиваются. В результате появляется люфт вала, а в салоне при работе вентилятора становится слышен свист. Ремонт и смазка втулок в этом случае, как правило, ожидаемого эффекта не приносят. Электродвигатель вентилятора ВАЗ 2108 установлен на подшипниках. Поэтому его установка в печку ВАЗ 2107 не только повысит эффективность обогрева салона, но и сделает работу вентилятора более надёжной.

Обычно вместе с электродвигателем вентилятора меняют и ряд других элементов блока управления печкой. Частота вращения заводского вентилятора ВАЗ 2107 при силе тока 4,5А составляет 3000 об/мин. Электродвигатель ВАЗ 2108 при частоте 4100 об/мин потребляет 14А. Поэтому при замене следует установить соответствующие предохранитель, резистор (обычно от «Нивы») и переключатель оборотов (например, от «Калины»).

Видео: доработка печки ВАЗ 2107

Для демонтажа вентилятора потребуются:

• плоская и крестообразная отвёртки;
• ключи на 7 и на 10;
• круглогубцы.

Вентилятор снимается в следующем порядке.

1. Демонтируется панель приборов, полка и перчаточный ящик.
2. Ключом на 7 ослабляется кожух тросика регулирования воздушных заслонок. Петля тросика снимается с рычага.
3. Ключом на 10 откручивается гайка крепления корпуса отопителя.
4. Плоской отвёрткой из корпуса печки извлекаются левый и правый воздуховоды.
5. Плоской отвёрткой снимаются защёлки, фиксирующие вентилятор на печке.
6. Отсоединяются клеммы проводов.
7. Вентилятор извлекается из корпуса печки.
8. Снимается крыльчатка. При необходимости используются круглогубцы.

Размер нового вентилятора (от ВАЗ 2108) несколько больше. Поэтому его установка потребует некоторых изменений в конструкции печки. Если меняется только моторчик, необходимо будет сделать дополнительное отверстие в решётке, через которую тёплый воздух поступает в нижнюю часть салона. Если этого не сделать, корпус электродвигателя упрётся в решётку.

Замена корпуса печки

При установке вентилятора от ВАЗ 2108 потребуется изготовление нового каркаса, обычно из оргстекла. Это довольно трудоёмко и потребует определённых навыков.

Материалом для самодельного каркаса при доработке печки может служить оргстекло

При изготовлении нового каркаса следует точно соблюдать все размеры. Малейшие неточности могут привести к вибрации или выходу из строя нового вентилятора. Собрав конструкцию, следует смазать стыки герметиком и установить новый корпус на место. После этого обычно уровень шума в салоне снижается, а печка начинает лучше нагревать воздух.

При изготовлении нового каркаса для моторчика следует точно соблюдать все размеры

Другие варианты тюнинга печки

Иногда дорабатывается конструкция воздуховодов. В корпусе печки делаются дополнительные отверстия, в которые вставляются сантехнические шланги. Через эти шланги, соединённые с боковыми и нижним воздуховодами, при работе двигателя создаётся дополнительный поток тёплого воздуха на стёкла и в ноги.

Часто причиной слабого обогрева салона является засорение радиатора печки. ОЖ начинает медленнее или совсем перестаёт циркулировать по системе отопления, и эффективность нагрева воздуха заметно снижается. Обычно в этих случаях радиатор меняют на новый.

Засорение радиатора печки приводит к снижению эффективности обогрева салона

Замена вентилятора (моторчика) печки ВАЗ-2107

Когда зимой в машине становится холодно, салон плохо протапливается, поток тёплого воздуха слишком слаб, первое, что приходит на ум — провести замену моторчика или вентилятора отопления. Замена вентилятора (моторчика) печки ВАЗ-2107 требует определённых знаний, однако, если случилась поломка — другого выхода нет.

С чего начать

Если не работает вентилятор печки ВАЗ-2107, необходимо, скорее всего, поменять моторчик. Замена вентилятора печки ВАЗ-2107 начинается с подготовки нужных ключей и отвёрток. Работать лучше в перчатках.

В первую очередь происходит снятие накладки с лобового стекла. Для этого открываем капот и начинаем снимать накладку с углов: выкручиваем гайки крепления. После гаек откручиваем саморезы по всей длине лобового стекла.

Снимаем уплотнитель, стараясь его не повредить, и убираем в сторону. Аккуратно снимаем накладку. Отсоединяем шланг от омывателя. Нам понадобится также снять накладку и жабо, для чего выкручиваем все винты под пластиковыми заглушками. Снимаем остальные накладки и утеплитель, добираясь до корпуса отопителя. Далее нам необходимо добраться до самого электродвигателя.

Как добраться до отопителя

В первую очередь, чтобы работать было удобнее, необходимо подумать о дополнительном освещении того места, где вы будете заниматься заменой моторчика печки ВАЗ-2107. Откручиваем минусовой провод от мотора отопителя. Он прикручен гайкой и, чтобы её открутить, придётся приложить некоторые усилия.

Если гайка заржавела, лучше предварительно её смазать проникающей смазкой. Откручиваем сперва ключом, а потом рукой, стараясь не уронить расходники. Если есть ещё одна гайка — её откручиваем глубокой головкой, если нет — снимаем провод. С самореза снимаем хомут. Ищем ещё один плюсовой провод, и отсоединяем его от штекера.

Теперь удобнее всего использовать короткую отвёртку, чтобы открутить винты крепления коробки отопительной системы и снять 4 пружинные скобы. Болты, располагающиеся посредине, самые длинные, поэтому отложите их в сторону, чтобы закрутить потом на место.

Разберёмся, как снять вентилятор печки ВАЗ-2107.Необходимо отвести корпус с вентилятором в сторону. Если он упал вниз, значит, все болты сняты. Если нет — ищем оставшиеся шурупы. Моторчик вставлен в пазы и свободно крутится. Далее проводится непосредственная замена электродвигателя отопителя ВАЗ-2107. Обычно здесь очень пыльно и грязно, поэтому убираем всю пыль и то, что попало в это отделение.

Замена деталей

Как поменять вентилятор печки на ВАЗ-2107, становится понятно, когда вы увидите этот моторчик. Моторчик лёгким усилием вытаскивается из пазов, и через уплотнитель достаются провода. Минусовой провод обычно вынимается без проблем, а плюсовой требует некоторых усилий.

Когда провода вынуты, моторчик отсоединяется от корпуса и теперь его можно менять на новый, заранее купленный в магазине автозапчастей.

Установка новой детали

Установка новой детали не вызывает сложности. Замена мотора печки ВАЗ-2107 выполняется в течение нескольких минут, а самое длительное в этой работе — поставить все болты на место и подсоединить все контакты.

Стараемся не перепутать провода и продеваем их в нужные отверстия возле пазов, на которых держится сам моторчик. Вентилятор при установке должен стоять ровно — без перекосов, иначе во время движения он будет цепляться и в результате сломается.

Когда новый мотор установлен, его вместе с крышкой системы ставим на место. Примеряем корпус и смотрим, чтоб он прилегал к своему месту без всяких усилий и стоял ровно.

Ставим на место скобы и все болты, ставим утеплитель, жабо, дворники и проверяем, как работает отопление.

Если у вас есть помощник, пусть он включит отопительную систему, пока вы придерживаете корпус печки. По звуку работающей системы вы сразу поймёте, правильно ли установлены все детали, и не нуждается ли установка в коррекции. Если вас настораживает какой-то звук или стук, разберите всё и сложите заново.

Причины замены

Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.

1. Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
2. Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
3. Поток воздуха очень слабый.
4. Салон прогревается крайне медленно.

Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.

Модернизация отопителя

Каждый автовладелец знает, что на ВАЗ 2107 замена отопителя может быть обусловлена его плохой работой. Но не все решают менять отопитель — большинство владельцев «семерок» принимают решение разобрать, произвести ремонт, тюнинг и переделать отопитель в целом. Схем для тюнинга и ремонта — множество, но нужно учитывать, что в домашних условиях не так легко их реализовать. Без проблем своими руками можно уплотнить стыки магистралей системы с соплами, а также перераспределить потоки воздуха в соответствии с необходимостью (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Однако, такая переделка печки не позволит улучшить микроклимат в салоне. Если вы хотите, что воздух в салоне был более теплым, понадобится увеличить объем воздушного потока с помощью нового радиатора, поскольку заводское устройство не позволит осуществить эту затею. Замена вентилятора необходима и в таких случаях. Наиболее оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и тюнинга отопительной системы такова:

Сначала нужно знать, как снять печку

От вас требуется демонтировать нижнюю часть конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
Сняв вентилятор, следует осторожно срезать один из так называемых гребней, подающих воздушный поток к ногам переднего пассажира и водителя. Это делается обязательно, поскольку электродвигатель от «восьмерки» значительно длиннее.
Демонтируется крыльчатка

Внутри этого элемента необходимо увеличить диаметр отверстия, в которое впоследствии нужно осторожно установить вал. Следите за тем, чтобы новая конструкция могла стать в место установки наиболее надежно.
Перед тем, как монтировать новый вентилятор, произведите диагностику его работоспособности.
Резистор следует заменить, поскольку именно благодаря этому элементу вентилятор будет работать значительно тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
Выключатель вентилирующего устройства также следует заменить. Когда отопительная система будет работать, на него начнет поступать другой ток. Соответственно, со временем эта кнопка может выходить из строя.

Извините, в настоящее время нет доступных опросов.

Пошаговая инструкция замены радиаторной печки ВАЗ 2107

Если следовать нашей инструкции, заменить радиатор будет довольно просто:

Со стороны пассажира, на стенке перегородки моторного отсека и салона автомобиля, находим два патрубка идущие от двигателя в салон. При помощи фигурной отвёртки раскручиваем хомуты, обжимающие эти патрубки, и снимаем по очереди оба шланга. В шлангах могло остаться небольшое количество жидкости, приготовьте заранее чистую тряпку, чтобы вытереть потёк.
Возле выходных трубок необходимо выкрутить два винта, затем освобождаем крепление печки. Для этого используем рожковый ключ на 7. Теперь аккуратно снимаем уплотнительную резинку.
Стоит вытереть руки, сейчас работы переносятся в салон автомобиля. Предстоит снять полку магнитофона, частично разобрать панель. Звучит громко, на деле необходимо выкрутить два самореза.
За этой панелью находится кран системы отопления. Опять используем ключ на 7, освобождаем крепление тросика и его привод. Убираем в сторону освобождённый трос, иначе он будет постоянно создавать помехи.
Следующая преграда – кожух, в недрах которого скрывается радиатор печки. Он состоит из двух половин, скреплённых стальными скобами, по две с каждой стороны

Нужно отщёлкнуть все четыре и снять нижнюю часть кожуха.
Неисправный радиатор содержит внутри остатки охлаждающей жидкости, осторожно вынимает его из кожуха.
Пришло время отсоединить кран от теплообменника. Понадобится ключ на 10, выкрутив два болтика, отделяем кран от корпуса и проверяем состояние соединительной прокладки

Чаще всего, прокладку лучше заменить.
Откручиваем оба болта впускной трубки, воспользуемся тем же ключом на 10. Стоит проверить состояние и этой прокладки тоже.
Проверяем функциональность крана печки. Рекомендует заменить кран, если работает с недостатками, например:не полностью открывает;
заедает;
двигается с трудом и т. д.

Какой смысл, через непродолжительное время, опять проделывать ремонтные работы с печкой, если сразу можно всё предусмотреть. Теперь проделываем все шаги в обратном порядке.

1. Смазываем прокладку впускной трубки герметиком, прокладку крана тоже смазываем. Прикручиваем к новому радиатору впускную трубку, не забыв установить смазанную прокладку. Прикручиваем кран, проверяем наличие прокладки.
2. Ставим собранный радиатор на своё место в верхнем корпусе кожуха.
3. Не собираем кожух, выходим из автомобиля. Крепим трубки радиатора к перегородке салона при помощи уплотнительной резинки и двух болтов.
4. Перед установкой патрубков и хомутов, необходимо проверить их состояние. На патрубках не должно быть никаких трещин, они должны быть гибкими. Если состояние чего-то вызывает сомнения, следует заменить.
5. Натягиваем патрубки на трубки радиатора и обжимаем при помощи хомутов.
6. Прежде чем залить охлаждающую жидкость в систему, убедитесь, что сливное отверстие закрыто, а краник печки полностью открыт. Заливаем жидкость, закрываем радиатор и расширительный бачок крышками.
7. Теперь можно завести двигатель, его необходимо прогреть до открытия термостата.
8. Двигатель не глушим, начинаем проверку своей работы. Радиатор новый, к нему претензий быть не должно, а вот соединения могут дать течь. Проверяем прокладки на наличие влаги и уровень жидкости. Доливаем охлаждающую жидкость до нужного уровня при необходимости.

Убедившись в полном порядке, приступаем к окончательному этапу сборки.

1. Подсоединив трос к приводу крана, зафиксируем его.
2. Устанавливаем не место нижнюю часть корпуса кожуха и закрепляем его, используя металлические скобы.
3. Остаётся установить и укрепить саморезами полку магнитофона.

Для бесшумности

С этой целью производится замена встроенного резистора, главной задачей которого является обеспечение относительно бесшумной работы для вентилятора. Тем более что новый — с ВАЗ 2108 — из-за большего количества перегоняемого воздушного потока образует сильный шум. Лучшим вариантом замены является резистор, который установлен на той же восьмой модели. Кроме того, при модернизации не лишним будет заменить и выключатель вентилятора, установив модель с того же автомобиля, что и вся конструкция, например, с 2108. Это делается потому, что печка ВАЗ 2107 при длительной работе сильно нагревается, в результате чего через определенное время стандартные кнопки включения просто расплавляются. Шум от модернизированного и обновленного устройства, конечно, будет немного больше заводского, однако этот недостаток в холоднее зимнее время после доработки отопителя почти незаметен.

Добавить комментарий Отменить ответ

Возможные сложности

Если вы не хотите связываться с ВАЗовской помпой, можно присмотреть насос от иномарки. Подойдёт, к примеру, BOSCH 0 392 020 034, с производительностью 750 л/ч. А заодно стоит купить 10 метров тонкого тюбинга (гофры) и хомуты.

Не забудьте слить весь антифриз из системы. Сложность установки помпы в первую очередь в несоответствии диаметров патрубка и штуцеров помпы: диаметр патрубка составляет 16 мм, а помпы — 20 мм. Если патрубок немного эластичен, можно попытаться натянуть его на выходной штуцер.

Чтобы штуцер вставить в патрубок, стоит смазать его маслом. В условиях ограниченного пространства работать сложно, поэтому необходимо зафиксировать патрубок самоблокирующейся струбциной, а струбцину на стяжке зафиксировать к опоре двигателя. Это облегчит вашу работу. Помпу лучше зафиксировать стяжками к трубке кондиционера.

ВАЗ-2101 Turbo Морковка

Причины и признаки поломки отопительного вентилятора

Список причин, по которым печной вентилятор ВАЗ 2107 может сломаться, невелик. Вот он:

• поломка лопасти в крыльчатке. Как уже говорилось выше, крыльчатка печного вентилятора на ВАЗ 2107 ненадёжна, поскольку выполнена из очень хрупкого пластика. Что ещё хуже, хрупкость этого материала повышается на холоде. Поэтому не стоит удивляться тому, что крыльчатка ломается в самый сильный мороз;

  Как правило, пластиковые лопасти в крыльчатке ВАЗ 2107 ломаются под корень

• поломка моторчика. Крыльчатка крепится на небольшом штоке, а он, в свою очередь, вмонтирован в электромотор. Как и любой другой агрегат, электромотор может выйти из строя. Обычно это происходит из-за резких скачков напряжения в бортовой сети машины. Ещё это может произойти из-за того, что моторчик просто выработал свой ресурс (обычно у него выходят из строя щётки, снимающие заряд с обмоток ротора).

  Если щётки в моторчике ВАЗ 2107 износились, вентилятор вращаться не будет

Признаки, по которым можно распознать поломку отопительного вентилятора, тоже хорошо известны. Перечислим их:

• после включения отопителя вентилятор не шумит. Это значит, что либо моторчик сломался, либо он исправен, но подача тока на него нарушена. Обычно это происходит из-за перегорания предохранителя, отвечающего за этот участок бортовой электросети автомобиля;
• вращение отопительного вентилятора сопровождается громким скрежетом или треском. Это означает, что кусок лопасти откололся от крыльчатки и бьёт по внутренней стороне печного кожуха;
• печной вентилятор вращается с громким непрерывным скрипом, который усиливается по мере увеличения оборотов. Источник скрипа — втулка в вентиляторе. Со временем она изнашивается, и на вентиляторе появляется люфт, из-за которого и возникает характерный скрип.

О смазке отопительного вентилятора ВАЗ 2107

Если коротко, смазка вентилятора на ВАЗ 2107 — занятие бессмысленное. Теперь подробнее. Все отопительные вентиляторы на ВАЗ 2107, независимо от года выпуска автомобиля, комплектуются только втулочными подшипниками. Как уже было сказано выше, втулка со временем изнашивается и начинает пронзительно скрипеть. Если люфт, возникший из-за износа втулки, небольшой, то скрип получится устранить с помощью смазки. Но это лишь временная мера, которая ни к чему не приведёт, потому что очень скоро смазка выработается, люфт увеличится, а вентилятор снова заскрипит. Поэтому единственным рациональным вариантом в этой ситуации является замена печного вентилятора новым. Причём желательно, чтобы новый вентилятор был оборудован не втулочным, а шариковым подшипником, который прослужит вдвое дольше.

Кстати, о вентиляторах с шариковыми подшипниками. В последнее время найти их в продаже стало чрезвычайно непросто. Чем это обусловлено, сказать трудно. Возможно, это связано с почтенным возрастом самой машины, которую давным-давно сняли с производства. Так что автовладельцам в поисках необходимых запчастей всё чаще приходится пускаться на самые разнообразные хитрости. К примеру, один мой знакомый водитель додумался заказать печной вентилятор… на «Алиэкспрессе»! Когда я об этом услышал, то не поверил. В ответ человек достал смартфон и показал мне аукционные лоты с вентиляторами. Откуда взялись вазовские вентиляторы на китайском интернет-аукционе — большая загадка. Но факт остаётся фактом. К слову, стоят они там всего на треть дороже отечественных. Вероятно, это доплата за доставку (хотя на сайте гордо заявлено, что доставка бесплатна). До нашей страны посылка идёт в среднем полтора месяца.

Ремонт печки ВАЗ 2107

Прежде всего, важно сразу определить поломку. Если дело в текущем патрубке, кране или воздушной пробке, такую проблему можно решить быстро

Если же причиной становится радиатор печки или другие труднодоступные элементы, тогда предполагается больший объем работ, то есть нужно отдельно изучить инструкции, как снять печку ВАЗ 2107 и как выполняется замена печки ВАЗ 2107. Давайте рассмотрим методы устранения частых неисправностей.

Если дело в кране, оптимально сразу менять его на новый. Для этого под капотом отсоединяется патрубок, который идет на кран. Чтобы часть ОЖ не выливалась после снятия в моторный отсек, под патрубок ставится емкость. Затем снимается вещевая полка, далее ключом 10 выкручиваются гайки крепления крана к корпусу печки. Теперь кран можно снять со шпилек и установить новый.

Как правило, кран отопителя нужно менять при его заклинивании и т.д. При этом лучше поставить керамический кран вместо штатного металлического. Такой кран, в отличие от заводского аналога, не закисает, на керамике не скапливается накипь, не возникает коррозия. В результате, даже если кран долго закрыт (например, с весны и до осени), после его открытия сохраняется полная работоспособность.

Неисправности радиатора относятся к поломкам более серьезного характера. Если радиатор печки течет или забит, его нужно снимать. То же самое можно сказать и про вентилятор печки, моторчик и т.д. Чтобы выполнять такой ремонт, нужно знать, как снять печку 2107.

Если коротко, чтобы добраться до радиатора, нужно открутить патрубки радиатора. С учетом вытекающего антифриза, потребуется подставить емкость. Если же нужно снять вентилятор печки, саму систему охлаждения трогать не нужно. Фактически, снятие печки ВАЗ 2107 можно разбить на два этапа:

• демонтаж элементов в салоне;
• снятие элементов под капотом;

Теперь ключом на 10 выкручиваются 2 крепежных болта, патрубок снимается с радиатора, параллельно демонтируется кран

Обратите внимание, между патрубком и радиатором есть резиновые уплотнители. Так вот, их нужно менять на новые при обратной сборке

Если радиатор засорился, промывка радиатора печки предполагает его снятие, наружную очистку от грязи, промывку изнутри, продувку компрессором. Также очищаются и снятые ранее патрубки, кран отопителя и другие элементы системы.

Патрубок изнутри можно прочистить ершом. Радиатор вымывается Керхером под давлением около 5 атмосфер. Мыть нужно до момента, пока из радиатора не будет вытекать чистая вода без грязи и примесей.

В случае, когда нет Керхера, промыть радиатор можно каустической содой. Достаточно приготовить раствор соды, залить в радиатор и оставить на 60 мин. Затем раствор нужно слить и оценить степень загрязнения сливаемой жидкости. Промывку повторяют до момента, пока сливаемый раствор не станет чистым. По окончании радиатор печки нужно просушить, продув компрессором.

Как показывает практика, печка ВАЗ 2107 плохо греет не только по причине течей или проблем с радиатором или краном. Также можно выделить сбои в работе переключателя режимов вентилятора, выход из строя проводки блока управления, окисление контактов и т.д. Например, проблемным может быть моторчик печки ВАЗ 2107. Как уже говорилось выше, если появился свист, тогда электродвигатель нуждается в чистке и смазке (временное решение) или замене на новый, причем лучше ставить более надежный вариант с подшипниками.

Идем далее. Блок управления печкой ВАЗ 2107 управляется рычагами на панели приборов, которые связаны с исполнительными элементами при помощи гибких тяг. При этом именно благодаря такому решению регулируется степень открытия воздушных заслонок, открывается и закрывается кран отопителя, перераспределяются потоки воздуха и выбираются зоны обдува.

Еще есть нижняя заслонка, которая называется воздухораспределительной крышкой. Этой заслонкой управляет специальный рычаг, который находится с водительской стороны под приборной панелью.

Так вот, упомянутые выше тяги — это металлическая проволока, которая со временем может растягиваться, лопаться, соскакивать и т.д. Не трудно догадаться, что обрыв тросов печки и другие неполадки с заслонками также становятся причиной того, что отопитель работает некорректно. В этом случае печку также нужно разбирать и ремонтировать.

Замена отопительного вентилятора на ВАЗ 2107

Перед началом работы следует подобрать всё необходимое. Вот что нам понадобится:

• отвёртки (крестовая и плоская);
• ключи (комплект рожковых и торцовых);
• новый печной вентилятор для ВАЗ 2107.

Последовательность действий

Сначала необходимо провести одну подготовительную операцию: убрать рычаг переключения передач. В ВАЗ 2107 он создаёт серьёзные проблемы при демонтаже печного вентилятора. Затем следует вынуть магнитолу из её ниши. Крепится она на двух саморезах. Вынимая магнитолу, не стоит забывать о проводах, которые находятся за ней. Устройство аккуратно выдвигается из ниши так, чтобы в образовавшуюся щель между магнитолой и передней панелью можно было просунуть руку и вынуть все колодки с проводами, расположенные на задней крышке магнитолы.

Теперь с помощью крестовой отвёртки откручивается полка, расположенная перед пассажиром. Крепится она на четырёх саморезах. Полка в салоне ВАЗ 2107 держится всего на четырёх саморезах

Далее снимается консоль с прикуривателем. Она аккуратно поддевается в левом нижнем углу плоской отвёрткой и отгибается на себя до характерного щелчка. То же самое делается и с другими углами, после чего панель извлекается из ниши. Для снятие панели прикуривателя ВАЗ 2107 её придётся аккуратно поддеть отвёрткой

За ней находятся провода, которые отсоединяются от панели вручную. Перед отключением проводов настоятельно рекомендуется нанести на них какие-нибудь метки, чтобы при обратной сборке ничего не перепутать. В верхней части ниши есть две крепёжных гайки на 10. Их удобнее всего откручивать торцовой головкой. Гайки на кожухе ВАЗ 2107 удобнее всего откручивать торцовой головкой на 10

Над панелью с прикуривателем есть ещё одна панель, с кнопками. Она снизу поддевается плоской отвёрткой и отгибается вверх. Под ней есть два шурупа с шайбами, которые выкручиваются крестовой отвёрткой. Добраться до шурупов под кнопками можно только отогнув панель отвёрткой

Теперь панель прикуривателя полностью освобождена от крепежа, и её можно вынуть и положить на пол салона. Убрав весь крепёж, панель лучше положить на пол, справа от рычага переключения скоростей

Следующий этап — отсоединение воздуховодов. Они держатся на плоских пластиковых защёлках, которые легко отгибаются плоской отвёрткой. Защёлки на воздуховоде ваз 2107 выполнены из очень хрупкого белого пластика

После снятия воздуховодов открывается доступ к самому отопителю ВАЗ 2107, а точнее, к его нижней части. На ней есть четыре стальных защёлки: две слева, две справа. При наличии определённых навыков защёлки можно отогнуть пальцами. Если не получается, то придётся вновь воспользоваться плоской отвёрткой (тут же следует отметить, что орудовать отвёрткой нужно как можно аккуратнее, так как при отгибании защёлки выскакивают из своих гнёзд и улетают неизвестно куда)

При отгибании этих защёлок необходимо соблюдать крайнюю осторожность

Доступ к электромотору и вентилятору открыт. Моторчик с прикреплённым к нему вентилятором удерживается на двух стальных защёлках, расположенных сверху и снизу

Отогнуть их руками невозможно, так что без отвёртки не обойтись (причём жало отвёртки должно быть очень тонким и узким, так как другое просто не пройдёт в прорезь защёлки). Защёлки на отопительном моторчике ВАЗ 2107 лучше открывать длинной и очень тонкой отвёрткой

Свободный от крепежа моторчик с вентилятором извлекается и заменяется новым. После этого производится обратная сборка отопительной системы ВАЗ 2107. Печной вентилятор ВАЗ 2107 освобождён от крепежа и снимается вместе с моторчиком

Как снять вентилятор печки ВАЗ 2107.

И так, начнём с того, что снимем магнитолу, если она у Вас есть. Следующий шаг -снятие бороды. Последовательность действий для её снятия:

1. Откручиваем 4 самореза полки, которая находится у ног с пассажирской стороны.
2. Снимаем панель с часами и прикуривателем.
3. Откручиваем две гайки на 10.
4. Откручиваем два шурупа вкрученных в тоннель.
5. Отсоединяем колодки от кнопок и борода снята.

Давайте покажу фотографии где и что нужно откручивать.

Откручиваем четыре самореза, крепящие полку.

Снимаем панель с часами и прикуривателем поддев её плоской отвёрткой с двух сторон и вытащив на себя.

Отцепляем все провода от панели с часами и откручиваем две гайки на 10.

Теперь снизу, где расположены кнопки, со стороны смотрящей на задних пассажиров имеется пластиковая заглушка. Отковыриваем её плоской отвёрткой и видим два винта. Откручиваем их.

Подведём итоги
