Инструкция по установке и настройке зажигания на уаз

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу.

Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

• Она имеет загнутые концы – датчики расположены вертикально;
• Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной

Вариант с ровной пластиной

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

Порядок следующий:

1. Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
2. Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
3. Тщательно затяните все крепежные винты, чтобы устранить люфты.
4. Запустите двигатель.

Инструкция по установке

Правильную установку зажигания на УАЗ-31512 можно осуществить своими силами, для этого не обязательно прибегать к услугам специалистов.

Как правильно настроить электронное устройство:

Для начала следует демонтировать крышку трамблера и ротор. Сделав это, нужно произвести диагностику состояния, а также величины зазора между контактами устройства. Если есть необходимость, зазор можно отрегулировать. Когда вы убедитесь в том, что состояние элементов и зазор нормальный, ротор можно поставить на место.
Далее, при помощи свечного ключа необходимо выкрутить свечу первого цилиндра. Сделав это, закройте пальцем отверстие этой свечи и проверните коленвал силового агрегата, для этого воспользуйтесь пусковой рукояткой. Поворачивайте вал до того момента, пока палец, которым вы заткнули свечное отверстие, не будет выталкивать воздухом

Этот момент называется временем начала хода сжатия в первом цилиндре.
Продолжайте проворачивать коленвал мотора, делайте это осторожно и до того момента, пока отверстие на шкиве со штифтом на крышке распределительных шестеренок не совпадут. Убедитесь в том, чтобы ротор был расположен против внутреннего контакта крышки, который подключен к высоковольтному проводку, идущего на первую свечу.
После выполнения этих действия проверните пластину октан-корректора с трамблером авто таким образом, чтобы метка совпала со средней отметкой на шкале, которая имеется на пластине.
Далее, необходимо легонько повернуть корпус распределительного механизма против часовой стрелки

Делайте это до того момента, пока контакты трамблера не замкнутся.
Затем необходимо подключить контрольную лампочку с патроном — один ее конец соединяется с выводом низкого напряжения трамблера, а второй — с массой автомобиля. Подключить лампочку можно к кузову транспортного средства.
Теперь следует включить зажигание и аккуратно провернуть корпус трамблера, только сейчас — по часовой стрелке. Поворачивайте корпус до того момента, пока не загорится лампочка, после этого вращение устройства можно остановить. Если лампочка не начала гореть, то попробуйте повторить эти действия.
Далее, можно затянуть крепежный болт, который фиксирует корпус распределительного узла от произвольного поворачивания. Установите на место крышку, а также центральный кабель. На завершающем этапе регулировки следует произвести диагностику правильности подключения высоковольтников к свечам зажигания, начинайте с первого цилиндра
В данном случае важно соблюдать порядок подключения, он должен быть таким — сначала первый, затем второй, четвертый, и только после этого — третий. Проверка осуществляется с учетом подсчета против хода часовой стрелки.

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Устройство катушки

Подводное зажигание на джипе

Катушка зажигания УАЗ 469 имеет сложную конструкцию:

Трамблер выполняет функцию распределения и прерывания зажигания УАЗ 469. Он имеет вакуумный и центробежный регуляторы. Центробежный меняет угол зажигания УАЗ в зависимости от того, с какой частотой коленчатый вал или распределительный валик вращается.

Свечи зажигания бсз являются очень важным элементом. С их помощью в камере сгорания в цилиндрах воспламеняется рабочая смесь и дает хорошую искру для того, чтобы машина быстро завелась. Чаще всего используют свечи А12БС, которые невозможно разобрать, поэтому в случае неисправности нужно иметь в запасе новые, которые можно будет быстро и легко заменить.

Зачем выставлять зажигание?

Схема подключения узлов в системе зажигания Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять бесконтактное зажигание и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

1. Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
2. Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
3. Нормализуется расход горючего, в противном случае он может быть повышенным.
4. Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).

Рекомендации экспертов, как правильно настроить

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

1. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
2. После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
3. Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
4. Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
5. Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно. В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

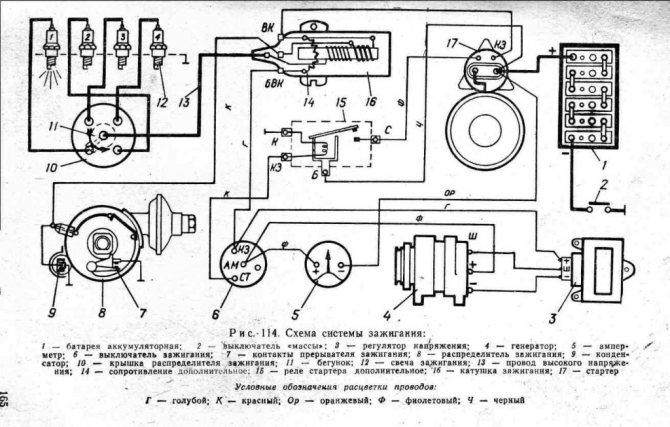

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
3. После этого происходит распределение и подача разряда на ту или иную свечу.
4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Замена привода трамблёра

Привод трамблёра приводится во вращение от шестерни распредвала, в то же время от привода трамблёра через пластину приводится во вращение масляный насос. Снять привод не сложно, откручиваем две крепёжные гайки и вынимаем его из блока двигателя. Единственная проблема, которая может возникнуть это то, что он может пригореть в корпусе блока двигателя, в этом случае приходится применять изобретательность, либо пробовать его раскачать, либо вывернуть крепежные шпильки пробовать его проворачивать. Почему привод выходит из строя. Как правило, это происходит при заводе автомобиля в мороз, масло сильно густеет, и провернуть масляный насос очень тяжело. То есть насос застопорится, в результате чего гнется пластина и выходит из зацепления с масляным насосом. И так вы сняли привод, теперь необходимо правильно установить новый привод. Для этого устанавливаем поршень первого цилиндра в ВМТ в момент сжатия топлива. Проще всего это положение уставить, выкрутив свечу первого цилиндра, перекрыть отверстие бумажной пробкой. При подведении и поршня в момент сжатия пробку выбьет, и после этого установить шкив привода генератора по первой метке.

Хочу заметить, что поршень за цикл работы цилиндра дважды подходит в положение ВМТ. В первый раз в момент сжатия, второй в момент выброса отработавших газов

Очень важно не перепутать эти положения, поэту мы проверяем себя, определяя возникающую в цилиндре компрессию, так как в данный момент клапана закрыты и происходит сжатие топлива. Итак, мы установили поршень в ВМТ, Теперь наша задача правильно установить привод

Обратите внимание на паз, в который вставляется муфта привода трамблёра, он смещен относительно центра. Этот паз должен иметь направление параллельное блоку цилиндров, и относительно центра смещен от блока двигателя

Шестерня привода является косозубой, поэтому если мы начнем вставлять привод в этом положении, он не установится правильно, а провернётся на один зуб. Следовательно, прежде чем вставлять привод, его нужно провернуть на один зуб против часовой стрелки, чтобы после того как привод установится на своё место, он принял правильное положение. Постарайтесь зацепиться краем шестерни привода за шестерню на распредвале. Привод сразу не установить, необходимо проворачивать коленчатый вал до тех пор, пока пластина не попадает в паз масляного насоса. Проворачивая, коленвал, необходимо прижимать привод, чтобы край шестерни не вышел из зацепления. После того как паз масляного насоса совместится с приводной пластиной, привод сядет на своё место. После этого необходимо снова выставить поршень в положение ВМТ в момент сжатия, и проверить положение паза привода. Если он стоит параллельно блоку и смещен от блока, то привод трамблёра установлен правильно, если нет, эту процедуру необходимо повторить. При установке возникает одна очень большая проблема. Пластина привода масляного насоса не фиксируется жестко по оси привода, поэтому, когда мы ставим привод, она отклоняется относительно оси и не попадает в паз масляного насоса. Её необходимо как-то зафиксировать. Я просто с двух сторон вставил спички, и этой фиксации мне хватило, чтобы установить привод. После того как привод правильно сел на своё место прикручиваем его гайками.

Расшифровка кодов

Основные преимущества электронного зажигания ВАЗ 2106

После установки БСЗ, при первом же пуске холодного двигателя он запустился буквально с пол оборота, но самое главное — двигатель работал на холостых оборотах даже без натягивания подсоса, что раньше было невозможным. Также, при движении на холодном двигателе никаких рывков не было, двигатель работал ровно и без перебоев. А при резком нажатии на педаль газа, никаких провалов не было!

Стабильность холостых оборотов увеличилась, мотор стал работать ровнее, а машинка теперь едет получше, чем прежде! Теперь можно забыть о постоянной замене или чистке контактов трамблера, что раньше очень напрягало. Единственное, что я бы посоветовал, это купить датчик холла и возить с собой в запасе, на всякий случай, так сказать! Если из-за его поломки вы станете на трассе, то можно будет сразу заменить и ехать дальше!

Цена нового комплекта электронного бесконтактного зажигания на ВАЗ 2106 и всех моделей «классики» примерно 2000 рублей, но поверьте, этот комплект стоит того, чтобы его купить!

Работа двигателя напрямую зависит от исправности систем зажигания и подачи топлива. Они определяют мощность мотора, расход топлива, приёмистость, лёгкость пуска. Сбой в настройке момента зажигания карбюраторного двигателя приводит к появлению детонации, калильному зажиганию, увеличению температуры выхлопа и быстрому выходу агрегата из строя. Существует несколько способов, как выставить зажигание на ВАЗ 2106. Все они просты и доступны начинающему автолюбителю.

Блог про Уаз

Момент зажигания в бесконтактной системе зажигания УАЗ можно установить как с помощью стробоскопа, так и без него. C помощью стробоскопа установка момента зажигания получается значительно точнее.

Установку момента зажигания в бесконтактной системе зажигания УАЗ без стробоскопа необходимо проводить в следующей последовательности :

— Снимите крышку датчика-распределителя. — Выверните свечу зажигания первого цилиндра. — Закройте пальцем отверстие для свечи зажигания первого цилиндра. — Проверните коленчатый вал двигателя пусковой рукояткой до начала выхода воздух из под пальца — начала такта сжатия

— Осторожно проворачивая коленчатый вал двигателя, совместите установочную метку на демпферной части шкива коленчатого вала против ребра-указателя крышки распределительных шестерен. — Ослабьте болт крепления октан-корректора к приводу, поворотом корпуса датчика-распределителя установите стрелку октан-корректора в среднее положение шкалы и зафиксируйте ее болтом

— Ослабьте болт крепления октан-корректора к корпусу датчика-распределителя, нажмите на ротор распределителя в направлении против его вращения и медленно поверните корпус до совмещения красной метки на роторе со стрелкой на статоре датчика-распределителя. — Затяните болт крепления октан-корректора к корпусу датчика-распределителя и установите крышку датчика-распределителя на место.

Вывод в крышке, против которого находится разносная пластина ротора, нужно соединить высоковольтным проводом со свечей зажигания первого цилиндра. Остальные провода нужно соединить со свечами в соответствии с порядком работы цилиндров двигателя, т.е. 1-2-4-3, учитывая направление вращения ротора (против часовой стрелки). После каждой регулировки установки момента зажигания проверьте его в движении с хорошо прогретым двигателем.

При скорости автомобиля 30-40 км/ч на четвертой передаче резко нажмите на педаль акселератора. В этот момент на непродолжительное время (1-3 секунды) должен появиться легкий детонационный стук. Если стук не прекратится — значит установлен ранний момент зажигания. Если стука вообще нет — поздний момент зажигания. Опережение зажигания в этом случае регулируется октан-корректором.

При раннем моменте зажигания (сильной детонации) поверните корпус датчика-распределителя против часовой стрелки на одно деление шкалы октан-корректора. Каждое деление шкалы соответствует повороту коленчатого вала на 4 градуса. При позднем моменте зажигания (отсутствии детонации) поверните корпус датчика-распределителя на одно деление шкалы октан-корректора по часовой стрелке.

Установки момента зажигания в бесконтактной системе зажигания УАЗ с помощью стробоскопа.

Более точно момент зажигания в бесконтактной системе зажигания УАЗ можно установить с помощью стробоскопа. Для этого нужно проделать следующие операции :

— Присоедините датчик стробоскопа к проводу высокого напряжения свечи зажигания первого цилиндра. — Запустите и прогрейте двигатель. — Отрегулируйте частоту вращения коленчатого вала на холостом ходу в пределах 550-650 оборотов в минуту. — Включите стробоскоп и направьте его свет на ребро-указатель на крышке распределительных шестерен. Должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.

При правильно установленном моменте зажигания напротив ребра-указателя должна находиться либо зона между первой и второй меткой по направлению вращения коленчатого вала — у двигателей УАЗ с системой рециркуляции отработавших газов. Либо зона между серединами промежутков от первой до второй и от второй до третьей меток шкива-демпфера — у двигателей УАЗ без системы рециркуляции отработавших газов.

Если положение ребра-указателя и меток не соответствует правильной установке момента зажигания, то добейтесь нужного положения ребра-указателя и меток поворотом корпуса датчика-распределителя.

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор

. На представленных ниже фото показано расположение двух датчиков сразу.

Обратите внимание на форму контактной пластины:

• Она имеет загнутые концы – датчики расположены вертикально;
• Ровная – датчики крепятся горизонтально.

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

Порядок следующий:

1. Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
2. Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
3. Тщательно затяните все крепежные винты, чтобы устранить люфты.
4. Запустите двигатель.

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу.

Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

• Она имеет загнутые концы – датчики расположены вертикально;
• Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной

Вариант с ровной пластиной

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

Порядок следующий:

1. Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
2. Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
3. Тщательно затяните все крепежные винты, чтобы устранить люфты.
4. Запустите двигатель.

Проблемы со штатным электрооборудованием и газовой электропроводкой

Спектр неисправностей здесь чрезвычайно широк, но чаще всего проблемы связаны с вышедшим из строя МАП-датчиком или датчиком давления газа. В этом случае ЭБУ не получает импульсы о наличии газа, его давлении и температуре, поэтому авто автоматически переходит на бензиновый режим.

Распространенная причина поломки МАП-датчика — базовый фильтр в системе ГБО не справляется с очисткой топлива, рекомендуем устанавливать усиленный фильтр с отстойником.

К слову, проблемы встречаются и после некачественного монтажа ГБО. Любые разрывы либо замыкания в проводке, связанные с небрежным соединением либо изоляцией проводов, вводят газовые«мозги» в заблуждение, поэтому система тут же переключается на основное топливо.

Дорогая и сверх эксклюзивная модель Bugatti La Voiture Noire

Инструкция по установке

Установить бесконтактное зажигание на УАЗ 469 довольно несложно. Его легко настроить и установить, и надежность зажигания УАЗ может только порадовать. Оно работает очень точно, даже в холодное время года, когда завести машину довольно сложно.

После того как новая система была куплена, ее необходимо установить. Для установки понадобится:

• дрель;
• саморезы;
• сверло;
• ключ на 38;
• ключ рожковый на 13;
• ключи накидные и торцовые на 10 и 8.

Узел на машине

Зажигание на УАЗ 469 делается следующим образом:

1. Сначала двигатель нужно установить на метку ВМТ при помощи 38 ключа. Перед тем как что-либо делать с техникой, нужно запомнить расположение деталей до замены.
2. Смотрим, как установлен бегунок и распределитель, чтобы потом установить новый в таком же положении. Далее, находим место, где стоит катушка зажигания, на которой находим метку Б + и смотрим расположение проводов и что к чему крепится. После того как все посмотрели, можно откручивать катушку. Снимаем распределительный замок, размещаем коммутатор, а также устанавливаем катушку зажигания и крепим ее к кузову. Подключаем стандартные провода. С коммутатора провода с меткой + крепятся к клемме Б, а к клемме К крепится второй проводок.
3. Подключаешь распределитель, но гайка не затягивается полностью. К нему необходимо подключить провода от коммутатора. После этого нужно проверить расположение бегунка и распределителя, надеть крышку и подключить все провода в том порядке, в котором они были до замены.
4. Когда все уже заменено и закреплено, следует запустить двигатель, проверить, как он работает, и отрегулировать неточности.

Автомобиль УАЗ 469 имеет катушку зажигания, которая одновременно является своеобразным трансформатором, преобразующим низкое напряжение в высокое. Когда двигатель работает, то ток проходит через добавочный резистор в первичную обмотку катушки зажигания. Она находится между лапками закрепляющих скоб – в изоляторе.

Особенности подключения

Способов подключения устройства довольно много. Дело в том, что в зависимости от типа генератора (с внешним регулятором напряжения или встроенным) возможно разнообразное подключение. Во всех случаях подключение генератора УАЗа производится при помощи трех проводов. Это общий плюс на аккумулятор, к замку зажигания, контрольной лампе и вольтметру на приборной панели. Вариантов модернизации подключения довольно много. И все они требуют довольно серьезного знания принципов работы автомобильной электрики. В противном случае возможно как минимум короткое замыкание в выпрямительном блоке.
