Как подключить четырех контактное авто реле

Устройство фары ваз 2114

Конструкция гидрокорректора на данной модели выглядит следующим образом:

1. Главный цилиндр находится под панелью приборов.
2. Рабочие цилиндры небольших размеров крепятся прямо под фарами. Именно эти устройства используются для поднятия фар на ВАЗ 2114.
3. Рабочая жидкость, используемая в автомобиле, имеет стойкость как к высоким температурам, так и к низким.
4. Ещё один элемент конструкции гидрокорректора — это трубопроводы. Они содержат рабочую жидкость, а закрепляются специальными хомутами.

Устройство гидрокорректора фар

Достоинства и недостатки

Основные типы реле обладают множеством достоинств над полупроводниковыми ключами, такими как:

• относительно низкая стоимость (благодаря недорогим составляющим);
• присутствует мощная изоляция между катушкой и контактной группой;
• не подвержены вредному влиянию перенапряжения, помехам молний, коммутации мощных электрических установок;
• есть управление линиями с нагрузкой до 0,4 кВ (при малом объеме устройства).

Дополнительный плюс – отсутствие проблемы охлаждения и безвредность для атмосферы. Например, при замыкании с током в 10 А в реле по катушке распределяется меньше, чем 0,5 Вт. В сравнении с электронными аналогами данное значение выше 15 Вт.

Недостатки импульсного реле:

• износ, а также проблемы коммутации индуктивных нагрузок и высоких напряжений (если ток постоянный);
• при включении и выключении цепи происходят радиопомехи, поэтому требуется экранирование;
• относительно долгий период времени срабатывания.

Серьезным минусом можно считать непрерывный износ при коммутации (деформация пружин, окисление контактов, например).

Однако стоит уточнить, что при использовании именно электронных реле, есть такие плюсы как: безопасность, хорошая скорость подключения, доступность на рынке, бесшумная работа, расширенный функционал. А среди минусов: перегрев при коммутации больших токов, нарушение работы при сбоях в электросети, сопротивление в закрытом положении и др.

Watch this video on YouTube

Watch this video on YouTube

Тем не менее, электронные реле развиваются достаточно стабильно и быстро. Они популярны благодаря своему функционалу, который можно относительно легко расширить.

Подключение промежуточного реле

Подключение реле — задача несложная. Обычно достаточно учесть 4 параметра:

Напряжение катушки управления. Величина и род тока. В отдельных случаях этот параметр можно слегка нарушить. Например, реле с напряжением срабатывания 24 В включится и от 16 В. А может и от 12. Но желательно не экспериментировать и подавать именно требуемый производителем вольтаж.
Токовые характеристики управляемых контактов. Здесь необходимо сделать некоторый запас. Если вам требуется включать потребителя с током 5 А, то реле понадобится минимум на 6-10 А.
От какого тока работает катушка. Реле во время работы потребляет электроэнергию. Заранее следует продумать, хватит ли у источника напряжения мощности, чтобы управлять им.
Положение в пространстве

На это редко обращают внимание. Производители указывают, как необходимо устанавливать их устройство (стоя, лежа, на стене).

Промежуточные реле активно использовались в советское время. Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен.

Перед тем как подключить реле, следует обратить внимание на корпус. От этого зависит, как устройство крепится в щит

Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов

Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

1. сигналы от Волги с «массой» на корпусе
2. реле типа 90.3747 с фланцем крепления
3. колодка для реле
4. клеммы «мама» широкая
5. термоусаживаемая трубка (ТУТ)
6. провод многожильный сечением 2.5 мм. кв.
7. колодка под ножевой предохранитель
8. предохранитель на 20 А
9. металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

P.S.

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Предохранители ваз 2109, карбюратор, высокая панель

Ваз 2107 как поменять дворники на

Как отрегулировать руль на ваз 2114

Двигатель работает с перебоями на холостом ходу ваз 2110 инжектор

Как на ваз 2107 правильно подключить магнитолу

Замена салонного фильтра на ваз 2110, пошаговая инструкция

Плохая зарядка на ваз 2109 карбюратор, причины, как исправить

Как слить бензин с гранты, несколько способов

Выбираем фазность и номинальный ток аппарата

РН подразделяются на трехфазные и однофазные. Трехфазные модели применяются в сетях 380 вольт для защиты электрических приводов. Для квартирной сети 220 вольт следует выбрать однофазное реле напряжения.

Также не менее важно выбрать номинальный ток РН. Для этого первоначально нужно определить потребляемую мощность электроприборов и подобрать характеристики аппарата с запасом в 20-30%. К примеру, если вам нужно выбрать РН для кондиционера, номинальный ток которого 5 Ампер, вполне достаточно приобрести реле, рассчитанное на номинальный ток 10 Ампер

К примеру, если вам нужно выбрать РН для кондиционера, номинальный ток которого 5 Ампер, вполне достаточно приобрести реле, рассчитанное на номинальный ток 10 Ампер

Если же вам нужно защитить всю электропроводку в квартире либо доме, обратите внимание на номинал автоматического выключателя. Если стоит автомат на 25А, нужно выбрать реле на 32А либо 40А. Если же номинальный ток автомата составляет 32А, ток РН должен составлять 40, а лучше 50 А

Если же номинальный ток автомата составляет 32А, ток РН должен составлять 40, а лучше 50 А.

Чтобы вы понимали, однофазные реле напряжения для установки в розетку рассчитаны на ток от 6 до 16 Ампер. Аппараты, устанавливаемые на DIN-рейку может выдерживать нагрузку от 8 и вплоть до 80А (максимальный ток, при этом номинальный составляет 63А, модель VA-protector 63A).

Остается немаловажный вопрос, какую марку аппарата лучше выбрать для обеспечения защиты электрооборудования квартиры. На российском рынке наиболее популярна линейка ZUBR компании DC Electronics. Для справки необходимо отметить, что ZUBR – это устаревшее название бренда, в настоящее время продукция фирмы поставляется в РФ под названием RBUZ.

Напоследок рекомендуем просмотреть полезное видео по теме:

Советы экспертов

Теперь вы знаете, как выбрать реле напряжения для дома и квартиры. Как вы видите, критерии выбора достаточно простые: нужно определиться с вариантом исполнения аппарата, фазностью, номинальным током и маркой.

Будет полезно прочитать:

• Что такое устройство защиты от импульсных перенапряжений
• Как выбрать стабилизатор для дома
• Как разделить электропроводку на группы

Подключение бистабильного реле собственными руками

Монтаж импульсного переключателя можно выполнить как в электрощите, так и в отдельной установочной коробке. Мы рассмотрим частный случай: подключение модульного бистабильного реле в распределительном щите. Но следует сказать, что для этого необходимо иметь отдельную линию в электропроводке для подачи напряжения на приборы освещения. Стандартная монтажная схема управления освещением на базе бистабильного переключателя состоит из самого устройства, выключателей кнопочного типа, кабелей электропроводки и автомата включения/выключения. При наличии необходимой линии с выключателями все монтажные работы выполняются в распределительном щите.

На выше представленной схеме система управления освещением выполнена на базе электромеханического импульсного переключателя РИО-1, одного из самых популярных в настоящее время. Это устройство модульного типа и монтируется на DIN-рейку в распределительном щите. Нулевой провод подключается к реле и осветительным приборам. Фазный провод с автомата заводится на соответствующий контакт переключателя, а также на кнопочные выключатели без фиксации, которых может быть неограниченное количество. При нажатии на один из них свет либо включается, либо выключается. Все достаточно просто и такой монтаж сможет выполнить человек, обладающий элементарными познаниями в электротехнике.

Как разобрать топливную форсунку бензиновую

5 Сетевой насос для котельной

Описание работы схемы управления электроприводом сетевого насоса.

Схема управления состоит из двух основных частей – Схемы включения двигателя дымососа и Схемы включения двигателя дутьевого вентилятора. В свою очередь, каждая схема содержит схему запуска (управления) и схему аварийной звуковой и световой сигнализации.

Управление сетевым насосом котла. Схема электрическая

Схема включения двигателя дымососа.

Дымосос должен включаться первым, чтобы очистить канал прохождения дыма и гарантированно обеспечить розжиг пламени и ровное горение пламени горелки.

В схему управления дымососом входят следующие элементы:

• 1FU1 – предохранитель цепи управления,
• 1SF1 – выключатель питания,
• SA1 – переключатель режимов работы,
• КА1 – промежуточное реле управления контактором,
• КМ1 – контактор включения двигателя дымососа,
• КК1 – контакты теплового реле перегрузки двигателя дымососа.

Схема работает следующим образом.

Однофазное питание 220В поступает на схему через предохранитель 1FU1 и выключатель 1SF1. Далее, в зависимости от положения переключателя SA1, возможны различные режимы работы – принудительное включение, рабочий режим, режим снятия сигнализации.

В рабочем режиме включается реле КА1, и через его контакты подается питание на катушку контактора КМ1. В цепь питания КМ1 также входят контакты теплового реле КК1, которые размыкаются при перегрузке двигателя дымососа.

Схема аварийной звуковой и световой сигнализации двигателя дымососа.

С общих цепей схемы по проводам 701 и 703 приходит питание схемы аварийной сигнализации. При аварийном выключении дымососа (например, при пропадании питания из-за перегорания предохранителя 1FU1) реле КА1 выключается, и через свои контакты подает питание на звуковой сигнализатор. Выключить сигнал можно переключателем SA1, что также обесточит катушку контактора КМ1 и гарантированно выключит схему.

Индикаторная лампа HL1, которая питается через контакты реле КА1, контакты контактора КМ1 и резистор R1,  служит для индикации рабочего режима или аварийной ситуации в зависимости от режима и положения переключателя SA1.

Работа схемы управления двигателем дутьевого вентилятора.

В состав схемы управления двигателем дутьевого вентилятора входят следующие элементы:

• 1FU2 – предохранитель цепи управления,
• 1SF2 – выключатель питания,
• SA2 – переключатель режимов работы,
• SA3 – байпас блокировки включения вентилятора без дымососа,
• КА2 – промежуточное реле управления контактором дутьевого вентилятора,
• КМ2 – контактор включения двигателя вентилятора,
• КК2– контакты теплового реле перегрузки двигателя вентилятора.

Включение дутьевого вентилятора невозможно без включения дымососа. Это необходимо для безопасной и правильной работы всей установки.

Данная проверка обеспечивается включением в цепь питания контактора вентилятора КМ2 контакта реле КА1. Таким образом, запуск вентилятора возможен, только если включено реле КА1 включения дымососа.

Однако, для целей проверки возможно шунтирование данного контакта КА1 переключателем SA3.

Контактор КМ1 включения двигателя дутьевого вентилятора при подаче напряжения на его катушку через предохранитель 1FU2, выключатель 1SF2, реле КА1, КА2, и контакты теплового реле КК2. Управление – через переключатель SA2 и промежуточное реле КА2, как и в схеме управления дымососом.

Схема аварийной звуковой и световой сигнализации двигателя дутьевого вентилятора.

Работа схемы аналогична схеме сигнализации дымососа. Питание схемы – через те же общие цепи.

Для индикации используется звуковой сигнализатор и индикаторная лампа HL2, которая питается через контакты КА2, КМ2 и ограничительный резистор R2.

Силовая часть схемы.

В силовую часть схемы входят два двигателя – М1 (дымосос) и М2 (дутьевой вентилятор).

Двигатель М1 получает трехфазное питание 380В через автоматический выключатель QF1, который защищает его от короткого замыкания и от перегрузки, далее – через контактор КМ1 и тепловое реле КК1. Тепловое реле защищает двигатель от перегрузки и пропадания фазы. Ток уставки теплового реле должен быть выбран таким образом, чтобы он был на 10-20% больше рабочего тока двигателя.

Двигатель дутьевого вентилятора М2 питается через автоматический выключатель QF2, контактор KM2, тепловое реле КК2. Назначение этих элементов – то же, что и для двигателя М1.

Разновидности импульсных реле

Между некоторыми реле существуют большие отличия, поэтому их можно разделить, в основном, на 2 категории:

• электромеханические реле;
• электронные импульсные реле.

Электромеханические

Этот тип устройств потребляет электроэнергию только в момент срабатывания. Механизм блокировки обеспечивает высокую надежность и экономит электричество. Система работает неплохо: имеется в виду защита от колебаний в сети, которые приводят к ложным срабатываниям.

В основе конструкции: катушка, контакты, механизм с кнопками для включения-выключения.

Реле электромеханического типа считаются более надежными и удобными в использовании, так как не боятся помех. Плюс, к ним нет высоких требований для места установки.

Электронные

Электронные импульсные реле имеют характерную особенность: они используют микроконтроллеры. Благодаря этому в них присутствует расширенный функционал. К примеру, такие устройства позволяют добавлять таймер. Другие дополнительные функции помогают в построении сложных систем освещения.

В основе конструкции: электромагнитная катушка, микроконтроллеры, полупроводниковые ключи.

Электронные реле популярнее других типов благодаря функционалу и разнообразию, которое можно к ним добавить: можно создавать изделия для освещения любой сложности. Также возможно подбирать их под любое напряжение – 12 вольт, 24, 130, 220. В зависимости от установки такие реле могут быть DIN-стандартными (для электрощитов) и обычными (с другими способами монтирования).

Подключение твердотельного реле

Принцип подключения прост. В приборе предусмотрены управляющие входы (на них подается напряжение с четким соблюдением полярности) и выход для подключения нагрузки. Важный момент — качество соединения. Здесь применяется винтовой способ (пайка исключена).

Чтобы избежать повреждения ТТР, важно исключить попадание на контакты пыли, а также посторонних механических элементов. Стоит предусмотреть меры, препятствующие негативному воздействию на кожух прибора (во включенном или отключенном состоянии)

После включения запрещено прикасаться к корпусу, который может быть горячим

Обратите внимание, чтобы ТТР не располагалось вблизи легковозгораемых материалов. Кроме того, в процессе подключения убедитесь, что коммутация выполнена без ошибок

Если после включения изделие набирает температуру выше 60 градусов Цельсия, установите на него радиатор для охлаждения (причины и особенности этой защитной меры рассмотрены выше).

Если ничего не предпринять, при достижении 80 градусов Цельсия прибор перестанет работать. Управление осуществляется при помощи цепочки с различными вариантами исполнения.

Настройка рабочих режимов

Для нормальной работы реле контроля напряжения недостаточно его закрепить и подсоединить. Некоторые модели имеют выведенные на корпус настройки — максимальное и минимальное напряжение, при котором будет обесточена нагрузка, и время задержки включения. Этот параметр позволяет убедиться, что аварийная ситуация устранена.

Заводские настройки обычно составляют такие значения: max — 250 В, min — 175 В, время задержки — 5–15 секунд (каждый завод по-своему). Разумнее всего оставить как есть. Но если в сети сильный разброс, вызывающий частые срабатывания, можно на пять вольт изменить значения, но не более.

Карбюратор на скутер — какой выбрать, как отрегулировать

Схема подключения однофазной нагрузки напрямую, через контакты реле

Видео по теме

На какие модели АвтоВАЗа устанавливали двигатель 2103

Hyundai Santa Fe

Преимущества подключения реле напряжения

Большинство квартир имеет старую электропроводку, где большая вероятность что отвалиться нулевой провод. Напряжение сети при этом может достичь 380 В, что приведет к отказу подключенной техники и электроприборов. Однако этого можно избежать, если использовать схему подключения реле напряжения в качестве защиты.

Монтаж реле напряжения в электрощите

Такую же защиту можно сделать если установить стабилизатор напряжения. К таким стабилизаторам сетевого напряжения относятся стабилизаторы электронного типа и высококачественные инверторные стабилизаторы, быстродействие которых выражается в миллисекундах. Но если ваше напряжение сети не имеет больших разбросов и нужно только защититься от обрыва нуля, тогда рекомендуется подключение реле напряжения.

Схема подключения реле напряжения при нагрузке меньше 7 кВт

Преимущества реле напряжения состоят в небольшой стоимости, которая значительно ниже стоимости стабилизатора. Легкость монтажа, так как реле защиты устанавливается на din-рейку. Монтаж реле напряжения не требует много места, как для стабилизаторов. Рекомендуется устанавливать кроме реле напряжения и УЗО, для защиты от удара током. Такая комплексная защита необходима во всех домах и квартирах, особенно там где имеется старая электропроводка.

Схемы подключения твердотельных реле

Теперь рассмотрим подключение твердотельного реле подробнее.

Управление твердотельными реле схемотехнически такое же, как и у обычного реле. Ниже упрощенно показана схема включения реле переменного тока с сигналом управления 24В постоянного тока:

Схема включения твердотельного реле

Схема показана для реле, у которого управляющее напряжение постоянное, от 5 до 24 Вольт. Данное реле может коммутировать переменное напряжение до 240 Вольт, ток до 20 А.

Как работает схема. На вход (контакты 3 и 4, соблюдать полярность!)  подается управляющее напряжение от источника 24В. Подается оно через цепь управления, которая представлена как НО контакт. Этим контактом может быть и обычное реле, и выход контроллера, и датчик с релейным выходом или транзисторным выходом типа PNP.

Ещё раз напоминаю –

НЗ – это закрытые (замкнутые) контакты, через которые в нормальном положении (без активации управляющим сигналом) течёт ток.

НО – это открытые (незамкнутые) контакты, через которые в нормальном положении (без активации управляющим сигналом) ток не течёт.

Условные выходные контакты ТТР также будут НО, т.к. без активации цепи управления нагрузка выключена.

Теперь подробнее по управлению твердотелками.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Читать также: Дисковый распиловочный станок по дереву

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств

Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

«Аналог» Gelandewagen, но дешевле в 3 раза обновился: опубликованы все изменения BAIC Beijing BJ80

Подключение реле давления воды

Грязевик — тоже нужное приспособление, однако его можно монтировать отдельно от насосной станции на трубопроводе. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы.

Отсутствие жидкости в системе может быть вызвано следующими причинами: потребление жидкости значительно больше, чем объем колодца или скважины; перебои с поставкой воды в летний период; аварии на водопроводных системах. Подключаем реле к насосу Берем кусок провода. Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле.

Однако контакты не сразу размыкаются, это происходит лишь в результате перемещения на определенное расстояние, зависящее от степени сжатия малой пружины. Электрическая часть Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Назначение

Теперь следует открыть воду и освободить гидробак. Так же их можно погружать в воду. Советуем почитать: Автоматика для скважинного насоса Возможно вам также будет интересно почитать: Пользуясь сайтом oBurenie.

Схема подключения реле давления к системе водоснабжения с погружным скважинным насосом При подключении погружного электронасоса к блоку автоматики реле давления обычно устанавливается на гидравлический аккумулятор подсоединением к выводам 5-входового штуцера. При минимальном показателе она ослабляет пружину, а при максимальном — сжимает. Это значит, что мы все подключили правильно!.

Настройка пружин осуществляется при помощи специальных гаек. Предел допустимых настроечных значений реле зависит от часового расхода и мощности насоса. Ознакомившись с простыми правилами регулировки реле давления воды, а также тонкостями настройки, можно проводить такие работы самостоятельно. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы. Как подключать реле давления к системе водоснабжения: В данной схеме подключения при увеличенном расходе жидкость закачивается в систему напрямую, не попадая в гидроаккумулятор.

Модификации лада приора до 2020 года

Принцип работы и внешний вид

Если говорить обобщенно, реле представляет собой электрический механизм, замыкающий или разрывающий электрическую цепь. Его работа осуществляется исходя из электрических или других параметров, которые на него действуют.

Выбирая режим работы реле нужно руководствоваться частотой включений, величиной тока, а также характером испытываемых нагрузок.

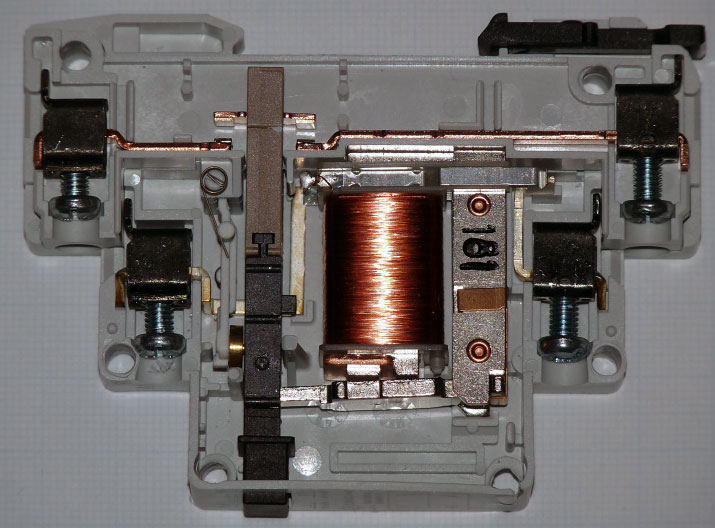

Конструкция состоит из следующих компонентов:

• Катушки.Катушка является медным проводом, который намотан на немагнитный материал; может находиться в тканевой изоляции или быть покрытым специальным лаком, который не пропускает электричество;
• Сердечника.Он содержит железо и приходит в действие при проходе тока через витки катушки;
• Подвижного якоря.Такой якорь является пластиной, крепящейся к якорю, он воздействует на замыкающие контакты;
• Контактной системы.Она является переключателем состояния цепи.

В основе работы реле – электромагнитная сила, появляющаяся в сердечнике катушки при пропускании через нее тока.

Катушка является втягивающим устройством, в котором сердечник связан с подвижным якорем. Он и приводит в действие силовые контакты. А к катушке можно дополнительно подключать резистор для увеличения точности срабатывания.

Ведущие производители реле

Производитель	Изображение	Описание
Finder (Германия)		Компания Финдер производит реле и таймеры и занимает среди европейских производителей третье место. Производитель выпускает реле: общего назначения; твердотельные; силовые; РСВ; времени; интерфейсные и многие другие. Продукция компании имеет сертификаты ISO 9001 и ISO 14001.
АО НПК «Северная заря» (Россия)		Основная продукция российского производителя – якорные электромагнитные коммутационные устройства для специального и индустриального использования, а также слаботочные реле времени с контактными и бесконтактными выходами.
Omron (Япония)		Японская компания производит высоконадежные радиоэлектронные компоненты, среди которых: твердотельные и электромеханические реле; низковольтные КУ; кнопочные переключатели; устройства контроля и управления цепи.
COSMO Electronics (Тайвань)		Корпорация производит радиотехнические компоненты, среди которых можно выделить релейные компоненты, которые с 1994 года получили сертификат по стандарту ISO 9002. Продукция компании широко применяется в телекоммуникации, промышленном и медицинском оборудовании, бытовой технике и автомобильном оборудовании.
American Zettler		Более 100 лет компания Zettler держит лидерство и устанавливает стандарты работы и качества электротехнических элементов. Этот производитель выпускает более 40 видов КУ, которые удовлетворяют потребности самых различных проектов. Продукция компании широко применяется в телекоммуникации, периферийной вычислительной технике, средствах управления и прочих типах электронного и электрического оборудования.

Как подключить реле напряжения

Ставится реле защиты напряжения после вводного автомата, до счетчика. В этом случае под защитой будет и сам счетчик. Если такой возможности нет, то реле напряжение монтируется после электросчетчика и после автомата. Ставят реле защиты в квартирном или домовом электрощите на din-рейку.

Схема подключения реле напряжения при мощности нагрузки больше 7 кВт с магнитным пускателем

Перед монтажом защиты от перенапряжения, напряжение сети должно быть отключено вводным автоматом. Реле не защищено от токов короткого замыкания, поэтому автомат стоящий перед реле защиты от перенапряжений должен быть рассчитан на ток, на порядок ниже чем ток реле напряжения. Допустим если автомат имеет номинальный ток 40 А, тогда реле защиты должно иметь номинальный ток не ниже чем 50 А.

Схема подключения однофазных реле напряжений в трехфазной сети

Фаза с нижней клеммы автомата подключается отдельным проводом к клемме L реле. К клемме N реле подключают нулевой провод, идущий со счетчика. Клемм нулевого провода N может быть две, они внутри соединены вместе. Это сделано для удобства подключения.

Фазовый провод который раньше был подключен на нижние контакты автоматического выключателя (нагрузка), подключается к выходу реле напряжения через контакты. Если нагрузка меньше 7 кВт, тогда можно использовать внутренние контакты реле напряжения.

При более высокой мощности ставят магнитный пускатель или контактор, катушки которых подключаются через контакты реле напряжения. Для надежности и увеличения срока службы контактов реле напряжения рекомендуется ставить магнитный пускатель и для небольших мощностей. Трехфазное реле защиты напряжения защищает каждую фазу от перенапряжения.

Схема подключения трехфазных реле напряжения в трехфазной сети с магнитным пускателем

При трехфазной сети фазы L1, L2, L3 с нижних клемм трехфазного автомата подключают к трехфазным клемма реле напряжения, а напряжение для катушки магнитного пускателя берется с любых контактов реле защиты напряжения. Также желательно установить байпас, чтобы можно было подать напряжение на нагрузки в случае отказа реле напряжения.

Подведем итоги
