Какое оборудование понадобится?

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

• при провороте ключа зажигания подается питание на втягивающую обмотку;
• рабочая пластина, под действием тока, прижимается к контактам;
• питание подается на стартер;
• мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

• после проворачивания ключа зажигания ничего не происходит;
• стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

• окислились контакты рабочей пластины;
• имеется повреждение кабеля массы;
• прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

1. Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
2. Повреждение или износ коллектора.
3. Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

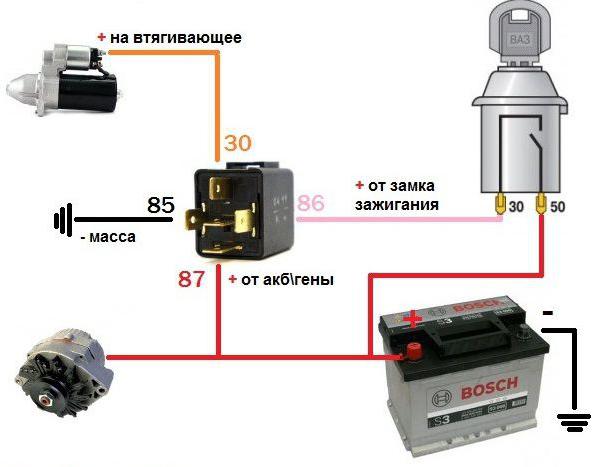

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

1. Надежно зафиксировать машину на месте.
2. Снять клеммы с АКБ.
3. От реле потребуется отключить красный провод.
4. При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
5. Ослабить и удалить стяжные шпильки крепления устройства к массе.
6. Демонтировать силовой кабель и снять устройство.
7. Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Диагностика генератора

Если пропадает зарядка или ее уровень недостаточен, то на аккумулятор будет поступать намного меньше тока, чем необходимо. Следовательно, для питания всей бортовой сети также не хватит одного генератора и ему на помощь придет АКБ, который спустя некоторое время разрядится. Но еще хуже чрезмерно высокое напряжение – из-за него могут перегореть предохранители, лампы, ЭБУ, и проч. Для диагностики генератора ВАЗ 2114 вам потребуется мультиметр:

1. Включите зажигание и запустите мотор.
2. При наличии повреждений в цепи питания роторной обмотки вы заметите, что лампа на приборной панели горит.
3. Двигатель необходимо прогреть до рабочей температуры и включить ближний свет фар, магнитолу.
4. Проведите замер напряжения на клеммах аккумулятора. Необходимое условие – частота вращения коленвала должна быть примерно 2500-3000 об/мин.
5. В случае исправности генератора показания вольтметра будут около 13 В (погрешность в 0,1 В можно не учитывать).
6. Отключаете свет и магнитолу, напряжение должно возрасти до 14,7 В. Это максимальное значение.

Проводя диагностику, обязательно обратите внимание на то, с какими звуками вращается ротор. Очень часто выходит из строя подшипник в передней крышке

Именно на него воздействует максимальная нагрузка со стороны ремня. Несколько причин, по которым может упасть напряжение ВАЗ 2114:

1. Ремень генератора слабо натянут.
2. Имеется неисправность в регуляторе напряжения.
3. Износ щеточного узла.
4. Полный износ генератора.

Обратите внимание на то, что горящая лампа со значком аккумулятора говорит о том, что имеется неисправность в цепи питания роторной обмотки. Следовательно, в статорных обмотках не будет генерироваться ток, так как нет вращающегося магнитного поля

Неисправности и их симптомы

Поиск несправностей

Но вовсе не обязательно разбирать узел, чтобы распознать признаки неисправного втягивающего реле. Выглядят они следующим образом:

• Двигатель работает, но стартер все равно крутит. При этом звук слишком громкий и нехарактерный;
• При включении зажигания стартер не крутится, хотя реле издало характерный щелчок;
• Зажигание включилось, но стартер работает в холостую, двигатель не реагирует.

Все это говорит о том, что велика вероятность поломки вашей релюшки на ВАЗ 2114. Следовательно, его необходимо снять и установить новый элемент на место поврежденного.

Услуги по выкупу элитных авто

Назначение предохранителей

Какие стоят на ВАЗ 2114 предохранители? Электрическая схема этого автомобиля составлена таким образом, что перед всеми основными электроагрегатами стоят ЗУ, расположенные в блоке предохранителей.

Схема предохранителей ВАЗ 2114

Схема соединений этих защитных устройств изображена на рисунке.

1. F1 — номинальный ток вставки 10 А — защищает лампочки противотуманок, расположенных сзади.
2. F2 — с током 10 А — это лампочки поворота левой и правой стороны, лампочка аварийного оповещения, реле-прерыватель лампочек поворота и «аварийки».
3. F3 — с током 7,5 А — защита лампочек света в салоне и багажнике, цепи маршрутного компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».
4. F4 — с током 20 А — предохраняет переключатели находящиеся в цепи подогрева остекления двери багажника и элементы подогрева этого стекла, контакты «переноски».
5. F5 — с током 20 А — защищает цепи гудка-сигнала и его переключатель, а также электрический движок вентилятора охлаждающей системы.
6. F6 — с током 30 А — это цепь электростеклоподъемников и их переключатели с контактами.
7. F7 — с током 30 А — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.
8. F8 — с током 7,5 А — это защита лампочки правой противотумки, расположенной впереди.
9. F9 — с током 7,5 А — это защита лампочки левой противотуманки расположенной впереди.
10. F10 — с током 7,5 А — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.
11. F11 — с током 7,5 А — предохраняет лампочки габаритов правой стороны.
12. F12 — с током 7,5 А — защитное устройство правой лампочки фары ближнего света.
13. F13 — с током 7,5 А — защитное устройство левой лампочки фары ближнего света.
14. F14 — с током 7,5 А — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.
15. F15 — с током 7,5 А — защищает правую фару дальнего света.
16. F16 — с током 15 А — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.

Важно

Отзывы владельцев Toyota RAV4

Хендай Солярис хэтчбек цены и комплектации

Hyundai Solaris 2015 модельного года, вне зависимости от конфигурации кузова, предлагается российскими дилерами в трех вариантах комплектаций: начальной Active, средней Comfort и максимальной Elegance. Кроме того, производитель предусматривает возможность выбора нескольких пакетов опционального оборудования.

Цена Хендай Солярис в кузове седан стартует с отметки в 575 900 рублей. Во столько обойдется покупателю модификация с 1.4-литровым мотором 107 л.с. и 5МКПП в начальной комплектации «Актив». Такая версия оснащается передними электрическими стеклоподъемниками, складывающимися в пропорции 40/60 задними сиденьями, регулируемым по высоте креслом водителя, аудиоподготовкой с 4-мя динамиками, дневными ходовыми огнями, системами ABS и EBD. Исполнение Active для версий 1.4 4АТ, 1.6 6МТ и 1.6 6АТ также включает кондиционер, передние кресла с подогревом, электропривод и обогрев боковых зеркал.

Среди опций, доступных в комплектации «Комфорт», отмечаем задние электростеклоподъемники, подогрев зоны стеклоочистителей, аудиосистему с USB. В зависимости от модификации за отдельную плату можно заказать пакеты дополнительного оснащения. Самая дорогая комплектация «Элеганс» имеет в арсенале климат-контроль, задние датчики парковки, подогреваемый кожаный руль с кнопками управления телефоном, приборную панель Supervision, аудиосистему с Bluetooth и Hands Free, два дополнительных динамика. Пакеты опций, оплачиваемые отдельно, позволяют оснастить автомобиль светодиодными ДХО и задними фонарями, противотуманными фарами, датчиком света, системой бесключевого доступа и запуска двигателя кнопкой, камерой заднего вида. Специальный набор предусмотрен для повышения уровня безопасности. В него входят боковые подушки и шторки безопасности, система стабилизации и антипробуксовочная система.

Проверка работоспособности

Все-таки, несмотря на очевидные симптомы изношенности тяглового реле, можно ошибиться с выводами. По этому, сначала проверим стартер. Поставив новое втягивающее реле, есть великая доля вероятности, что если что и не заработает, так это стартер.

Поворачиваем ключ в зажигании, стартер должен начать мотать, щелчок реле должен быть слышен. В ситуации. Если стартер отказал – надо менять его, а не реле.

Само тягловое устройство проверяем таким способом: на его заднюю крышку крепим два контакта (это медные болты), стартер мотает – реле тяга точно неисправно. Кстати, стартер снимать не надо, так показания вернее будут.

Если вы все таки сняли всю систему. То действия такие: сопрягаем проводок контакта тяглового реле с плюсом АКБ, другим контактом сопрягаем аккумуляторное зарядное устройство и массу стартера. Когда контакты лягут на клеймы релюшки, она должна отозваться и начать работать, с тем самым щелчком перед процессом. Если она срабатывает, но как в замедленном действии – проверьте контакты, они могли окислиться или сгореть.

Чтобы не тратить лишние деньги в магазине и не покупать новое втягивающее, если вдруг дело не в нем, есть простой способ, как отличить поломку стартера от поломке его тяглового реле.

Снимаем стартер, цепляем к его массе минусовую клемму аккумулятора. Его конструкция (стартера) содержит медные болтики и что-то похожее на язык. К этому языку нужно зацепить плюсовую клемму аккумулятора. Когда контакт есть, то втягивающее реле издаст щелчок и заработает. Если нет – пора на шопинг в магазин. Стартер неисправен в том случае, когда минусовая клемма аккумулятора зацеплена на его массу, а плюсовая – на тот болт, от которого идет контакт на тягловое реле (смотрите, чтобы с контактом было все в порядке, а то стартер не закрутится, и вы решите, что дело в нем) – закрутился, значит, рабочий.

Несмотря на все очевидные факты, отсылающие к отсутствию работоспособности втягивающего реле или стартера, у вас может выйти из строя замок зажигания.

Любой недостаток можно заранее устранить элементарным своевременным техническим осмотром. И если призыв разбираться самостоятельно, что там под капотом вашей четырнадцатой, остается в силе, посещение ТО – это обязательная процедура, хорошая привычка, которая сохранит жизнь вашей тачке и вам.

Ремонт

В некоторых случаях (а именно — когда на стартере установлено реле разборного типа) можно попытаться его отремонтировать. Для этого нужно снять стартер и демонтировать реле точно также, как было сказано выше. После этого следует аккуратно располовинить устройство, отвинтив торцевые крепежные гайки.

Старый сердечник (который чаще всего и выступает причиной заклинивания реле) нужно будет удалить, заменив его на новый, после чего останется только собрать реле, смонтировать его на стартер.

Стоить такой ремонт (с заменой одного только сердечника) будет гораздо меньше, чем замена всего реле. Правда, отделяя одну половину от другой, а также собирая реле обратно, следует быть очень внимательным, поскольку при неаккуратных действиях или сердечник или его возвратная пружинка могут вылететь и потеряться.

Определить модель сигнализации по брелку или пульту с тремя кнопками

Где на ВАЗ-2114 находится реле стартера? Возможные поломки и их устранение

Запустить двигатель автомобиля без использования электрического стартера очень даже возможно. Для этого потребуется либо хорошенько толкнуть машину, либо же попросить кого-то взять вас на буксир. Но, согласитесь, не всегда с вами в салоне есть пассажиры, которые бы помогли завести авто с «толкача», да и не каждый встречный водитель согласится вас таскать.

К сожалению, на автомобилях отечественного производства проблемы с запуском двигателя возникают повсеместно. В том, что касается стартера, то сам он выходит из строя достаточно редко. А вот детали, которые обеспечивают его работу, подводят часто.

В этой статье мы поговорим о том, что представляет собой втягивающее реле стартера и разберемся с его конструкцией на примере ВАЗ-2114. Кроме этого, мы рассмотрим его неполадки, а также возможные неисправности других элементов системы запуска двигателя, имеющие аналогичные признаки.

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

1. Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
2. Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
3. Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
4. Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
5. Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
6. Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.

Щеточный узел стартера Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

1. Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
2. Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
3. Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
4. Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
5. Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

• происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
• причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

• при наличии вибрации нужно произвести диагностику фиксации устройства;
• причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
• проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
• скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
• сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
• выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).

Объявления на НН.РУ — Авто

Широкий выбор гидронасосов и гидромоторов всех серийгидронасос шлицевой правого вращения. Применяется на строительно-дорожной и. Цена: 1 000 руб.

Удлинить шасси (раму) на Газель Некст, Газель фермер под кузов 4,2 м, 5,1 м и 6,2 м. Удлинение рамы на Газель Некст, Газель Газ 3302. Цена: 25 000 руб.

Изготовление платформы ломаного типа с выдвижными аппарелями на шасси ГАЗ-33023 Газель-фермер. Технические характеристики эвакуаторной.

Компания-производитель «АвтоТех» предлагает Вам модернизировать Фиат Дукато Fiat Ducato базовой версии для решения.

Если вы слышали Дмитрия Быкова по радио, читали его колонки, книги, статьи, приходили на лекции – вы не знаете его. Он – поэт.

Где Находится Реле Стартера Ваз 2115 Инжектор

где реле зажигания на ВАЗ 2115 и как его найти

После первых неудачных попыток запустить двигатель автомобиля с помощью ключа зажигания, не слыша привычных звуков стартера, большинство автовладельцев ищут причину неисправности в его поломке. Но чаще всего причиной является реле зажигания.

Зачем мне нужно реле зажигания

Этот пункт был установлен на предыдущих моделях автомобилей ВАЗ. При всем этом, о более ранних модификациях 2115 это может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) он находится.

В этом разделе есть разные имена: реле зажигание, запуск стартера, блокировка стартера, выключение зажигания или замок зажигания, главное реле.

Но в любом случае его назначение одно и то же — чтобы облегчить запуск двигателя и защитить стартер от износа, он отключает питание электростартера после запуска двигателя, ограничивает токи, протекающие через него, защищает от спекания контакты в замке зажигания или поворот ключа при работающем двигателе.

Кроме того, он позволяет запускать стартер при включенном электрооборудовании автомобиля и низком заряде аккумулятора.

В цепи зажигания этой модели нет предохранителей.

Таким образом, эта дешевая деталь избавляет вас от дорогостоящего ремонта и упрощает запуск двигателя.

Эту деталь не следует путать с повторителем, расположенным специально на стартере и предназначенным для управления (удлинением или толканием) механизма сцепления стартера и зубьев маховика.

устанавливать реле

настартер До 2110 года.

Признаки поломки

Если электрический стартер не поворачивается при повороте ключа зажигания, но вы слышите мягкие щелчки контактов реле, причиной неисправности автомобиля является стартер. Вы можете проверить это, прикрепив его специально к батарее в обход этого электрического реле. Если щелчки не слышны и стартер работает, пришло время изменить его.

Где реле? зажигание ВАЗ-2115? Он расположен в салоне, слева от рулевой колонки, под приборной панелью. Чтобы увидеть это, вам нужно снять панель приборов. Рядом с ним, слева от него, находится реле для включения задних противотуманных фар. Они крепятся болтами к шпильке кузова с помощью гайки «10» и расположены в специальной накладке.

Реле также управляет омывателем, автоподогревателем, отоплением заднее окно и некоторые другие слаботочные цепи. Если эти части автомобиля не работают должным образом, необходимо проверить состояние этой части.

Тип электрического реле зажигания — 90,3777-10, имеет четыре контакта, управляющее напряжение — 12 вольт. При покупке нового реле будьте осторожны: пятиконтактные аналоги, рассчитанные на 24 вольт, имеют схожий внешний вид. Самостоятельный ремонт этой детали не выгоден из-за ее низкой стоимости.

Видео: «Реле зажигания ВАЗ-2115: Где он находится? «

Если установлен независимо

Предыдущий владелец автомобиля, при отсутствии такой стандартной детали, мог установить его самостоятельно. Эти монтажные комплекты продаются в автосалонах. В этом случае электрическое реле можно расположить не только в «обычном» месте. Найти его без звонка предыдущему владельцу будет непросто.

Если поломка эта деталь По дороге вы можете завести машину, замкнув контакты 87 и 30 (компоновка и компоновка основаны на схеме верхняя часть корпус реле). В этом случае использование машины разрешено без каких-либо ограничений. Но при первой же возможности обязательно удалите поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.
