Блок предохранителей рено сандеро 2014 схема

Функциональная составляющая

БП пот торпедой

3.1. Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля сбоку панели приборов с левой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи.

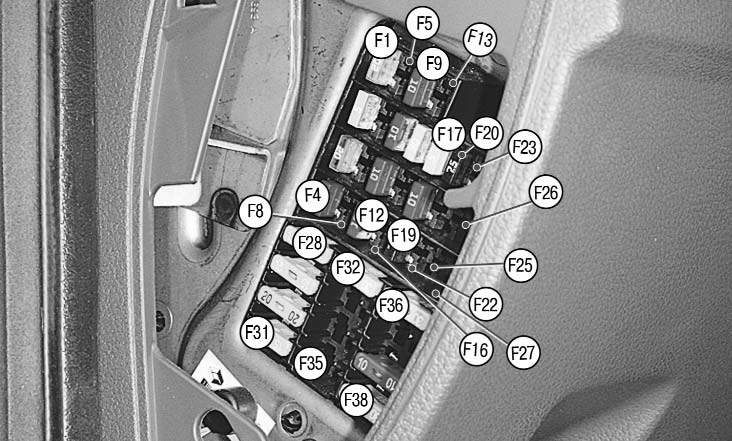

10.1. Номера предохранителей в монтажном блоке, расположенном в салоне

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне ( рис. 10.1, крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в табл. 10.1.

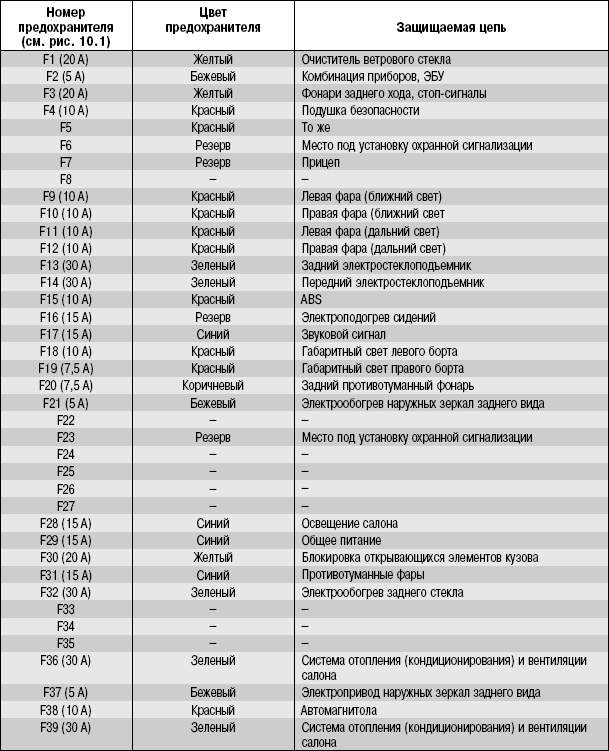

Таблица 10.1 Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

Таблица 10.2 Назначение реле и предохранителей в монтажном блоке, расположенном в подкапотном пространстве (Рис.

10.2a, 10.2б)

1. Для получения доступа к монтажному блоку снимите крышку в панели приборов.

ПРИМЕЧАНИЕ На внутренней стороне крышки нанесена схема расположения реле и предохранителей, а также находятся запасные предохранители 1 различных номиналов и пластмассовый пинцет 2 для извлечения предохранителей из монтажного блока.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

3. Извлеките заменяемый предохранитель с помощью пинцета.

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

ПРИМЕЧАНИЕ Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока.

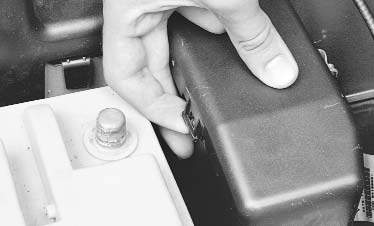

5. Для доступа к монтажному блоку, расположенному в подкапотном пространстве, отожмите левый…

6. …и правый фиксаторы крышки…

7. …затем снимите крышку монтажного блока.

8. При необходимости замены извлеките реле (предохранитель), покачивая его из стороны в сторону.

9. Установите детали в порядке, обратном снятию.

предыдущая страница10.3. Монтажные блоки

следующая страница 10.4. Аккумуляторная батарея

Предохранители рено сандеро

Салонный щиток

В таком автомобиле, как Renault Sandero Stepway, по понятным причинам находится большое количество разнообразных электронных систем. В связи с этим производитель вполне логично разделил общую схему на два блока.

Первый из них расположен непосредственно в салоне и включает в себя сменные элементы, отвечающие за всю электронику, которая не относится к работе двигателя, коробки передач и системы зажигания.

Чтобы не пришлось долго «блуждать» в поисках нужной схемы, мы приведем основной список плавких предохранителей в салонном блоке Рено и опишем их назначение

Так, обратив свое внимание на ячейку под индексом 1, можно без труда найти элемент, отвечающий за исправную работу передних стеклоочистителей Renault Sandero Stepway. Чуть ниже, на второй позиции, несложно обнаружить причину неисправности щитка приборной панели

Причину неисправности наружного освещения Renault Sandero Stepway также стоит искать именно в салонном щитке. Если неисправна лампа ближнего света, но замена ее на новую не дала убедительных результатов, есть веская причина произвести замену предохранителя на 9 или 10 позициях. Проблемы с дальним светом поможет решить внимательный взгляд на 11 и 12 ячейку.

3.1. Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля сбоку панели приборов с левой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи.

10.1. Номера предохранителей в монтажном блоке, расположенном в салоне

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне (рис. 10.1, крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в табл. 10.1.Таблица 10.1 Цепи, защищаемые плавкими предохранителями
Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

Таблица 10.2 Назначение реле и предохранителей в монтажном блоке, расположенном в подкапотном пространстве (Рис. 10.2a, 10.2б)

1. Для получения доступа к монтажному блоку снимите крышку в панели приборов.

ПРИМЕЧАНИЕНа внутренней стороне крышки нанесена схема расположения реле и предохранителей, а также находятся запасные предохранители 1 различных номиналов и пластмассовый пинцет 2 для извлечения предохранителей из монтажного блока.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПРЕДУПРЕЖДЕНИЕНе заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

3. Извлеките заменяемый предохранитель с помощью пинцета.

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

ПРИМЕЧАНИЕЗапасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока.

5. Для доступа к монтажному блоку, расположенному в подкапотном пространстве, отожмите левый…	6. …и правый фиксаторы крышки…

7. …затем снимите крышку монтажного блока.

8. При необходимости замены извлеките реле (предохранитель), покачивая его из стороны в сторону.

9. Установите детали в порядке, обратном снятию.

Экстерьер

В ходе проведенного рестайлинга внешность автомобиля претерпела некоторые изменения, которые улучшили проходимость и эксплуатационные качества авто. В результате авто стало выше на 30 миллиметров, а длина увеличилась на 60 миллиметров. Габариты авто:

• Высота – 1618мм,
• Ширина – 1757мм,
• Длина – 4080мм,
• Клиренс – 195мм,
• Колесная база – 2586мм.

Клиренс новой версии – одно из главных изменений в автомобиле. Он увеличился на 20 миллиметров по сравнению с предыдущей версией. Общая высота кузова увеличилась на целых 4 сантиметра. Новые расширенные колесные арки имеют больший радиус, что позволяет на кросс-версии хэтчбэка устанавливать колеса большего диаметра. Теперь на заводе на автомобиль устанавливаются колеса с типоразмером 205/55R16.

Эти и некоторые другие изменения повлекли за собой модернизацию подвески. На данный автомобиль теперь устанавливаются более длинные пружины и амортизаторы, чтобы обеспечивать необходимую энергоемкость. Это позволило сохранить заявленный клиренс в 195 миллиметров даже при полной загрузке и с 4 взрослыми пассажирами.

Замена

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Европа

Расход топлива Suzuki Vitara 1991, джип/suv 5 дв., 1 поколение

Объем двигателя	Мощность	Трансмиссия	Привод	Топливо	Расход
2.0 л	88 л.с.	АКПП	полный привод (4WD)	Дизельное топливо	8,7
2.0 л	71 л.с.	АКПП	полный привод (4WD)	Дизельное топливо	8,7
1.6 л	96 л.с.	МКПП	полный привод (4WD)	Бензин АИ-92	10,0
2.0 л	136 л.с.	МКПП	полный привод (4WD)	Бензин АИ-92	10,6
1.6 л	96 л.с.	АКПП	полный привод (4WD)	Бензин АИ-92	10,7
2.0 л	136 л.с.	АКПП	полный привод (4WD)	Бензин АИ-92	10,9

Расход топлива Suzuki Vitara 1988, джип/suv 3 дв., 1 поколение

Объем двигателя	Мощность	Трансмиссия	Привод	Топливо	Расход
1.6 л	80 л.с.	МКПП	полный привод (4WD)	Бензин АИ-92	9,0
2.0 л	132 л.с.	МКПП	полный привод (4WD)	Бензин АИ-92	9,7
1.6 л	96 л.с.	МКПП	полный привод (4WD)	Бензин АИ-92	10,0
2.0 л	132 л.с.	АКПП	полный привод (4WD)	Бензин АИ-92	10,7
1.6 л	96 л.с.	АКПП	полный привод (4WD)	Бензин АИ-92	10,7
1.6 л	80 л.с.	АКПП	полный привод (4WD)	Бензин АИ-92	10,7

Расход топлива Suzuki Vitara 1988, джип/suv 5 дв., 1 поколение

Объем двигателя	Мощность	Трансмиссия	Привод	Топливо	Расход
1.6 л	80 л.с.	МКПП	полный привод (4WD)	Бензин АИ-92	9,0
2.0 л	132 л.с.	МКПП	полный привод (4WD)	Бензин АИ-92	9,7
1.6 л	96 л.с.	МКПП	полный привод (4WD)	Бензин АИ-92	10,0
2.0 л	132 л.с.	АКПП	полный привод (4WD)	Бензин АИ-92	10,7
1.6 л	96 л.с.	АКПП	полный привод (4WD)	Бензин АИ-92	10,7
1.6 л	80 л.с.	АКПП	полный привод (4WD)	Бензин АИ-92	10,7

Замена

Для того чтобы точно понять какая именно расходная комплектующая вышла из строя существует схема предохранителей Рено Сандеро. Перед заменой желательно отключить клеммы аккумулятора, и исправить причину появления поломки.

Для удобства монтажа под крышкой имеется специальный пинцет с особыми концами. А вот более крупные можно вытащить пальцами.

Очень часто перегорает предохранитель отвечающий за прикуриватель. Эта электроцепь питается током в 10 A. От этого устройства получают питание разные приборы.

При появлении первых признаков неисправности желательно сразу проверить цепь прикуривателя. Данный защитный элемент имеет красный цвет с маркировкой F38. Через этот же контур происходит подача тока на магнитолу.

Рено сандеро 2

Блок в салоне

Расположен с левой стороны, под защитной крышкой.

p, blockquote 14,1,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Назначение

p, blockquote 19,0,0,0,0 —>

F1	30А электро стеклоподъемники передние
F2	10А дальний свет левая фара
F3	10А дальний свет правая фара
F4	10А ближний свет левая фара
F5	10А дальний свет правая фара
F6	5А задние габариты, подсветка номера, подсветка
F7	5А передние габариты
F8	30А электро стеклоподъемники задние
F9	7,5А задний противотуманный фонарь
F10	15А звуковой сигнал
F11	20А центральный замок
F12	3А ABS/ESP
F13	10А освещение салона, климатическая установка
F14	5А датчик угла поворота руля
F15	15А стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5А аудиосистема, обогрев стекла, ограничитель скорости
F17	7,5А ДХО
F18	7,5А стоп сигнал
F19	5А система управления
F20	5А подушки безопасности
F21	резерв
F22	резерв
F23	резерв
F24	15А указатель поворота
F25	10А противоугонная система
F26	15А блок управления электрооборудованием
F27	20А подрулевые выключатели (вход на ближний свет)
F28	резерв
F29	25А подрулевые выключатели (вход на дальний свет)
F30	резерв
F31	10A щиток приборов
F32	7.5A аудиосистема
F33	15A прикуриватель
F34	15A диагностический разъем
F35	5A обогрев наружных зеркал
F36	5A привод зеркал
F37	30A стартер
F38	30A стеклоочиститель
F39	40A кондиционер
R1	35A реле кондиционера
R2	35A реле заднего обогрева стекла

Если у Вас автомобиль с повышенной комплектацией и количество реле и предохранителей отличается, сверьтесь с данным описанием.

p, blockquote 21,0,0,1,0 —>

Блок под капотом

Он расположен в монтажном отделении в моторном отсеки.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Схема

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Обозначение

p, blockquote 26,0,0,0,0 —>

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Ef1	40А Правый элемент обогрева ветрового стекла
Ef2	40А Левый элемент обогрева ветрового стекла
Ef3	50А ABS/ESP
Ef4	60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5	60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39
Ef6	30А ABS/ESP
Ef7	30А Обогрев заднего стекла и зеркал
Ef8	15А Противотуманные фары передние
Ef9	15А Обогрев сидений
Ef10	15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера )
Ef11	25А Предохранитель для реле системы управления двигателем
Ef12	40А Электровентилятор системы охлаждения
Ef13	15А Система управления двигателем
Er1	35А Реле левого обогрева стекла
Er2	35А Реле правого обогрева стекла
Er3	20А Реле топливного насоса
Er4	20А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5	35А Реле управления двигателем

Мы так же подготовили видео у себя на канале по данной статье. Смотрите и подписывайтесь.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Источник статьи: http://vsepredohraniteli.ru/renault/sandero.html

БП пот торпедой

БП под торпедой

Предназначение сборки соответствует конструктивным особенностям и строго рассчитывается при проектировании. БП слева от торпеды располагается недалеко от рычага фиксации капота. При необходимости проверки деталей и замены потребуется демонтаж пластмассовой декоративной накладки.

Монтажный БП предназначен защищать:

• Системы освещения;
• Сигнализации;
• Электропитания узла приборов;
• Электропитания ЭБУ для блока контроля двигателя;
• Проводки обогрева и прикуривателя;
• Электроприводов и обмоток реле.

Для слаботочных цепей Рено нет необходимости использовать более сложные защитные элементы. Плавкие предохранители хорошо себя оправдывают и просто меняются в дорожных условиях. Для мощных потребителей обогрева, вентиляторов отопителя и охлаждения двигателя предусматривается подключение посредством мощных контактов реле.

История и комплектации

В роли разработчиков Renault Sandero Stepway выступили французы, которые приступили к работе над новой моделью в 2005 году. При этом разработчики решили не «ломать» успешную тенденцию, оставив интерьер и уже существующую платформу проверенного автомобиля Рено Логан.

Полноценный выпуск новой модели стартовал только через два года (в 2007-м), на заводе Айрона Сенны (Бразилия). С этого же года машина выставлена на продажу в Бразилии, а через несколько месяцев — в Аргентине.

На рынке Европы Сандеро была представлена в начале 2008 года, на Женевском автосалоне.

В этом же году производство налажено в Румынии, еще через год — в Южной Африке.

С 2009 года машина успешно продается в Беларуси и Украине, а с 2010 — в России.

В 2012 году автолюбители увидели обновленную версию Renault Sandero 2-го поколения и новый вариант Stepway.

В машине изменилась внешность, задействованы более качественные материалы, усовершенствовался интерьер, появился мощный мотор с 90 лошадиными силами.

С первых дней Renault Sandero Stepway выпускался на территории РФ с тремя вариантами мотора — 8 и 16-клапанным 1,6-литровым агрегатом и мотором 1,4 литра.

Эксперты отмечают, что технически Сандеро и Логан имеют 70% общих черт. При этом клиренс Renault Sandero Stepway был увеличен на два сантиметра за счет применения более совершенных пружин.

В автомобиль добавлены пластиковые накладки на пороги и арки, а также на передние (задние) бампера.

Сегодня во многих странах продается авто с силовым агрегатом 1,6 литра, которое работает на биоэтаноле. Особенность мотора — экологичность.

Выпускается Renault Sandero Stepway в двух вариациях Stepway Comfort и Stepway Privilege:

Схема предохранителей Сандеро

На фото показана схема, актуальная для 2017 года выпуска.На схеме обозначены основные элементы конструкции.

Распиновка предохранителей и реле

Вариант 2012 года будет сильно отличаться от систем более новых модификаций. Привести единую схему в одном фото или описании не получится. Схематическое изображение будет слишком большим и сложным для понимания. По этой причине производитель не приводит в руководствах по ремонту машины отдельные части электросхемы.

Предохранитель кондиционера

В первом поколении отвечает вставка подкапотного модуля F07. Стандартное реле муфты К4 ответственно за работу самого агрегата. После рестайлинга эти показатели изменились F39 и R1 или ER4.

Предохранитель топливного насоса

У модели 2010 года питается от бортовой сети через элементы F2 и 03 моторного и салонного блоков соответственно. От них подается напряжение на релейный выключатель К5.

Во втором поколении вставки остались на прежних местах, но изменилось расположение реле. Теперь это Er3.

Предохранитель стартера

Элементы изначально были вынесены отдельно от основных модулей. Обновленное авто получило предохранитель стартера №37.

Втягивающее реле и силовые выключатели устанавливаются на одинаковых местах. Это обусловлено конструктивными особенностями агрегатов.

Предохранитель омывателя

Для дорестайла система построена через элемент F03 и релейный выключатель К7. Рестайлинговый вариант защищен через элемент 15.

Поворотники

Для автомобиля первых годов выпуска предохранитель системы поворотов установлен в гнезде F4. Система переключателей запитана через вставку №29.

После обновления 2014 года устройство переместили в контактный разъем F24.

Релейные переключатели прерывателей устанавливаются на обоих модификациях машины отдельно. Расположение деталей можно определить по характерному щелканью под доской.

Предохранитель дворников

В первой модификации автомобиля за питание отвечает элемент F1. Паузы в срабатывании позволяет делать элемент 29.

Ходовые огни

Дневные осветительные приборы вынесены на гнездо №27 салонной монтажной платы. Реле ДХО монтируется отдельно под капотом.

Предохранитель габаритов

Система управления активацией габаритного света на первой модификации машины запитана для каждого борта отдельно. Здесь это предохранители 18 и 19 для левой и правой стороны.

Новое поколение оборудовано по другому принципу. Задние габариты вынесены на предохранитель F6, а передние проходят через F7.

Вентилятор охлаждения

Система защищается от силового элемента F36 в версии дорестайл. Отсюда замыкаются управляющие контакты релейного выключателя К2 и 3 соответственно.

В новом поколении автомобиля для модификации без кондиционера, за принудительный охладитель ответственна вставка 02 салонного модуля. Если на машине есть кондер, силовые жилы защищены от элементов 07 и 08 подкапотного отсека. Также здесь присутствует магистральная вставка Ef7. Если вентилятор отказал совсем, ее следует проверить в первую очередь.

Рено сандеро 2

h2<dp>2,0,0,0,0—>

Блок в салоне

h3<dp>3,0,0,0,0—>

Расположен с левой стороны, под защитной крышкой.

p, blockquote<dp>16,0,0,0,0—>

Фотография

p, blockquote<dp>17,0,0,0,0—>

p, blockquote<dp>18,0,0,0,0—>

Схема

p, blockquote<dp>19,0,0,0,0—>

p, blockquote<dp>20,0,0,0,0—>

Назначение

p, blockquote<dp>21,0,0,0,0—>

F1	30А электро стеклоподъемники передние
F2	10А дальний свет левая фара
F3	10А дальний свет правая фара
F4	10А ближний свет левая фара
F5	10А дальний свет правая фара
F6	5А задние габариты, подсветка номера, подсветка
F7	5А передние габариты
F8	30А электро стеклоподъемники задние
F9	7,5А задний противотуманный фонарь
F10	15А звуковой сигнал
F11	20А центральный замок
F12	3А ABS/ESP
F13	10А освещение салона, климатическая установка
F14	5А датчик угла поворота руля
F15	15А стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5А аудиосистема, обогрев стекла, ограничитель скорости
F17	7,5А ДХО
F18	7,5А стоп сигнал
F19	5А система управления
F20	5А подушки безопасности
F21	резерв
F22	резерв
F23	резерв
F24	15А указатель поворота
F25	10А противоугонная система
F26	15А блок управления электрооборудованием
F27	20А подрулевые выключатели (вход на ближний свет)
F28	резерв
F29	25А подрулевые выключатели (вход на дальний свет)
F30	резерв
F31	10A щиток приборов
F32	7.5A аудиосистема
F33	15A прикуриватель
F34	15A диагностический разъем
F35	5A обогрев наружных зеркал
F36	5A привод зеркал
F37	30A стартер
F38	30A стеклоочиститель
F39	40A кондиционер
R1	35A реле кондиционера
R2	35A реле заднего обогрева стекла

p, blockquote<dp>22,0,0,1,0—>

Если у Вас автомобиль с повышенной комплектацией и количество реле и предохранителей отличается, сверьтесь с данным описанием.

p, blockquote<dp>23,0,0,0,0—>

Блок под капотом

h3<dp>4,0,0,0,0—>

Он расположен в монтажном отделении в моторном отсеки.

p, blockquote<dp>24,0,0,0,0—>

p, blockquote<dp>25,0,0,0,0—>

Схема

p, blockquote<dp>26,0,0,0,0—>

p, blockquote<dp>27,0,0,0,0—>

Обозначение

p, blockquote<dp>28,0,0,0,0—>

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Ef1	40А Правый элемент обогрева ветрового стекла
Ef2	40А Левый элемент обогрева ветрового стекла
Ef3	50А ABS/ESP
Ef4	60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5	60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39
Ef6	30А ABS/ESP
Ef7	30А Обогрев заднего стекла и зеркал
Ef8	15А Противотуманные фары передние
Ef9	15А Обогрев сидений
Ef10	15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора  (комплектация без кондиционера )
Ef11	25А Предохранитель для реле системы управления двигателем
Ef12	40А Электровентилятор системы охлаждения
Ef13	15А Система управления двигателем
Er1	35А Реле левого обогрева стекла
Er2	35А Реле правого обогрева стекла
Er3	20А Реле топливного насоса
Er4	20А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5	35А Реле управления двигателем

p, blockquote<dp>29,0,0,0,0—> p, blockquote<dp>30,0,0,0,1—>

• https://razborov.net/renault/problema-s-pereklyucheniem-blizhnego-i-dal-nego-sveta.html
• https://vsepredohraniteli.ru/renault/sandero.html

Продажа Suzuki Grand Vitara 2006 в России
