Какой порядок зажигания уаз 469? порядок зажигания уаз 469

Зажигание УАЗ-469

Содержание материала

Рис. 108. Схема системы зажигания УАЗ-469:1 — аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 — бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 — дополнительное сопротивление; 13 — дополнительное реле стартера; 16 — катушка зажигания: 17 — стартер. Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой; К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой прокладкой. Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469 включенным при неработающем двигателе.Распределитель (рис. 110) предназначается для распределе­ния импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополни­тельный резистор; 15 — керамический держатель; 16 — контактная пружина.

Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.Для автоматического изменения угла опережения зажига­ния имеются центробежный и вакуумный регуляторы.

Рис. 110. Распределитель зажигания:1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 — крышка; 4 —- ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя.

Рис. 111. Замер зазора между элек­тродами свечи зажигания:

а — зазор.

Для обеспечения надежности работы системы зажигания про­изводите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их.

Конструктивные особенности

Устройство рассматриваемого двигателя просто и достаточно надежно. 409-й обладает прочным чугунным блоком цилиндров (которые расточены прямо в нем), между цилиндрами предусмотрены каналы для хладагента.

Головка блока цилиндров отлита из алюминия, на ней расположены клапаны выпуска и впуска – по 4 на цилиндр. Величина зазора цилиндров регулируется гидротолкателями. В ранних моделях гидротолкатели имели тенденцию к поломке, поскольку башмаки натяжителей изготавливались из пластика, отходы износа которого загрязняли масло. В дальнейшем от этой практики было решено отказаться, и башмаки заменили металлическими «звездочками».

Поршни мотора также алюминиевые и снабжены вставками для терморегуляции. Дно поршней снабжено четырьмя специальными канавками, которые помогают избежать тяжелых поломок от удара поршней о клапаны при неисправностях двигателя.

Поршневых колец – 3 на каждом из поршней: одно маслосъемное, два компрессионных. Последние покрываются напылением из пористого хрома, на нижнее наносится оловянный слой защиты.

Коленвал двигателя – чугунный, для повышения прочности. Коленвал, в сравнении с таковым в 406 модификации, отличается большим радиусом кривошипа и соответственно увеличившимся до 94 мм ходом поршня.

Клапаны – стальные, выполнены из жаропрочного сорта металла, и могут проворачиваться в процессе работы, чем достигается более равномерный их износ.

Питание бензином ЗМЗ 409, как упоминалось ранее, инжекторное, смесь впрыскивается в цилиндры двигателя инжектором. Контролируется впрыск электронным микроконтроллером, так реализована, к примеру, топливная система УАЗ «Буханка» с инжекторным 409 двигателем, и прочих образцов от этого концерна.

Газораспределительный механизм

Распредвалы двигателя чугунные. Их конструкция незначительно отличается в зависимости от модификации двигателя ЗМЗ 409. Механизм приводится в действие цепью, уровень натяга которой обеспечивается и регулируется двумя гидронатяжителями – на передней крышке БЦ и на головке.

Внешний вид цепи ГРМ:

УАЗ 3151 Перебои в работе двигателя

1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровный, “мягкий”, одного тона. Хлопки из выхлопной трубы через регулярные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем. Хлопки через нерегулярные промежутки времени возникают по причине неправильной регулировки карбюратора, зажигания, сильного износа или загрязнения свечей зажигания.

Хлопки из выхлопной трубы через равные промежутки времени?

Да: см. п. 3

2. Можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения на автосервис для диагностики и регулировки карбюратора и системы зажигания.

3. Остановите двигатель и откройте капот.

4. Проверьте состояние проводов системы зажигания. Высоковольтные провода не должны иметь повреждений изоляции, а их наконечники не должны быть окислены.

Есть повреждения проводов?

Нет: см. п. 6

5. Замените поврежденный провод.

6. Проверьте состояние крышки и ротора распределителя. Отверните два винта крепления пластмассовой крышки распределителя и снимите ее. Осмотрите крышку изнутри и снаружи. На крышке не должно быть трещин, нагара, а угольный контакт — поврежден или изношен. Ротор не должен иметь трещин и прогаров. Неисправные или сомнительные детали замените.

7. Снимите наконечники высоковольтных проводов и выверните свечи свечным ключом.

Предупреждение

При снятии наконечников высоковольтных проводов никогда не тяните за сам провод. Возьмитесь рукой непосредственно за наконечник и перед снятием поверните его из стороны в сторону, а затем потяните.

8. Внимательно осмотрите свечи и сравните их внешний вид с приведенными в конце раздела фотографиями. Зазор между электродами свечи должен быть 0,8–0,9 мм. Если свеча черная и влажная, ее можно выбросить.

9. Если все свечи выглядят исправными, установите их на место и подсоедините высоковольтные провода.

Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1-й, 2-й, 3-й, 4-й) производится от пластмассового кожуха ремня привода механизма газораспределения. На крышке распределителя цифрой 1 обозначен 1-й цилиндр, далее — против часовой стрелки, если смотреть на крышку со стороны гнезд высоковольтных проводов, — 3-й, 4-й, 2-й.

10. Возьмите запасную свечу. Любым способом зафиксируйте ее на двигателе.

Предупреждение

Не фиксируйте свечу на маслоналивной горловине, маслоизмерительном щупе, бензонасосе, топливных шлангах, карбюраторе.

Надежный контакт корпуса или резьбовой части свечи с “массой” необязателен, но желателен. Подсоедините высоковольтный провод с 1-го цилиндра к запасной свече. Пустите двигатель.

Перебои в работе двигателя усилились?

Да: см. п. 13

11. Замените свечу в цилиндре на заведомо исправную. Наденьте высоковольтный провод и пустите двигатель.

Перебои в работе двигателя продолжаются?

Да: см. п. 14

12. Счастливого пути!

13. Последовательно повторяйте процедуру п. 10–11 со всеми цилиндрами.

14. Если в результате принятых мер перебои двигателя не устраняются, обратитесь на автосервис для диагностики системы зажигания на стенде или диагностики двигателя — замера компрессии. Нормальная компрессия — более 1,1 МПа (11 кгс/см2), отличие более 0,1 МПа (1 кгс/см2) в одном цилиндре свидетельствует о необходимости ремонта двигателя.

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Технические характеристики УМЗ 417 2,45 л/92 л. с.

Конструкторы использовали в двигателе 417 частично разработки ЗМЗ 402, дополнив их новыми решениями. Прежней осталась рядная схема расположения 4 цилиндров и нижний распредвал газораспределительного механизма, алюминиевый блок в смоляной пропитке и крайне неудобный в эксплуатации узел заднего сальника коленвала.

ЗМЗ 402 послужил образцом для мотора УМЗ 417

В нижней таблице собраны технические характеристики силового привода УМЗ 417:

Изготовитель	УМЗ
Марка ДВС	417
Годы производства	1989 – …
Объем	2445 см3 (2,45 л)
Мощность	67,67 кВт (92 л. с.)
Момент крутящий	172 Нм (на 2200 об/мин)
Вес	166 кг
Степень сжатия	7
Питание	карбюратор
Тип мотора	рядный бензиновый
Зажигание	трамблер
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	чугунный
Ход поршня	92 мм
Горючее	А-76
Нормативы экологии	Евро-0/1
Расход топлива	трасса – 8,4 л/100 км смешанный цикл 10,6 л/100 км город – 14,5 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для УМЗ 417  по составу	зимой синтетика, летом полусинтетика, минеральное
Объем масла моторного	6 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км реальный 250000 км
Регулировка клапанов	регулировочные винты
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на УМЗ 417	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи	0,8 мм
Привод ГРМ	зубчатым колесом
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	универсальный под сальник АДС, рычажное и лепестковое сцепление
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 80 – 90 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 70 Нм (коренной) и 60 Нм (шатунный) головка цилиндров – три стадии 40 Нм, 120 Нм + 90°

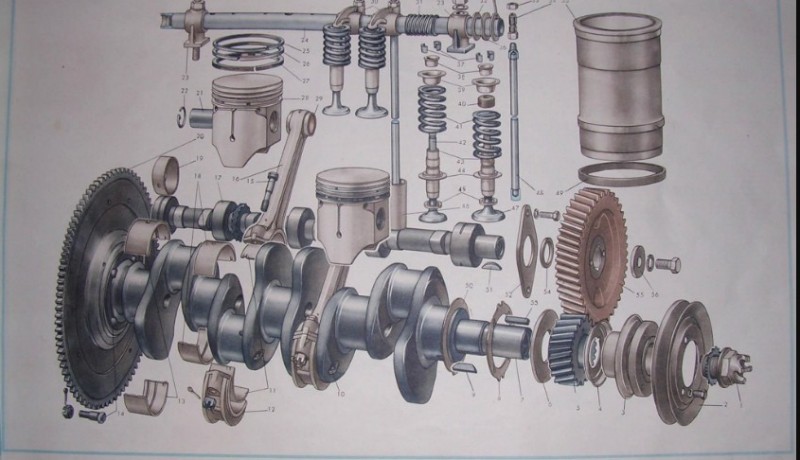

Особенности конструкции

В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:

• посадка гильз в блоке резиновыми кольцами вместо медных прокладок;
• маховик больше в диаметре;
• нет оребрения вначале выпуска, затем появились 4 ребра жесткости;
• маслофильтр съемный вместо стаканного;

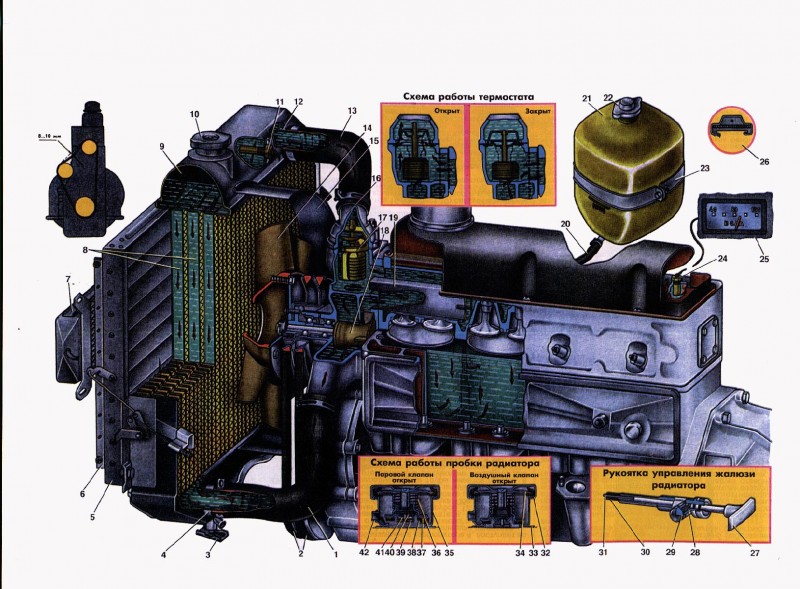

• схема системы охлаждения обратная – и подача и забор ОЖ из ГБЦ;
• слабый фибровый сальник помпы вместо сальника от мотора ВАЗ;
• уменьшен диаметр тарелок клапанов.

И самая главная причина снижения мощности УМЗ 417 в сравнении с ЗМЗ 402 – объединенный, не раздвоенный коллектор выпускного тракта.

Особенностями конструкции являются:

• рядная схема двигателя и его продольное расположение относительно траектории движения транспортного средства;
• камера сгорания небольшого размера, купольной конфигурации;
• улучшенная очистка смазочного материала (полнопоточная схема со сменным фильтром);
• высокий эксплуатационный ресурс от 150000 км пробега;
• короткий ход поршня и верхняя компоновка клапанов.

Чтобы осуществить капитальный ремонт, не нужно обязательно посещать СТО, все операции можно произвести своими силами в гараже. Для этого руководство пользователя содержит, как описание параметров, так и пошаговые фото.

Даже в отсутствие гидротолкателей производитель рекомендует заливать качественное масло и антифриз для охлаждения мотора с весьма скромным оребрением блока цилиндров.

Принцип работы

Регулировка зажигания УАЗ 417, процедура, пренебрегать которой нельзя. Запуск мотора, работа и состояние агрегата – составляющие, зависящие от манипуляции. Каждый цилиндр двигателя снабжен свечой зажигания, между зазором которой образуется искра, зажигающая топливо. Свечки работают в требуемой последовательности, подавая заряд в необходимое время и нужной силы.

Без механизма зажигания аккумуляторная батарея бессильна выделить требуемую эффективную работу электрического поля для поджога топлива. Так происходит по причине недостатка параметров устройства и способности вырабатывать фиксированный ток. Зажигание увеличивает ток, за счёт чего топливная смесь воспламеняется.

Этапы, проходящие перед запуском силовой установки:

• Фиксация контакта в замочной скважине и дальнейший поворот провоцируют накопление электричества в индукторе;
• Переработка индуктором бортового напряжения в высокое напряжение (с 12 до 30000 В);
• Раздача и транспортировка заряда по свечам автомобиля;
• Выработка искры, поджог топливного заряда.

Зажигание с отсутствующими контактами:

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

1. Датчик Холла;
2. Высоковольтные провода (лучше силиконовые);
3. Коммутатор от ВАЗ 08 .

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства. Для нового зажигания – новая схема

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

1. Двух коммутаторов;
2. Двух датчиков Холла;
3. Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

• Первого и третьего;
• Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.
