Двигатель тмз муравей характеристики

Содержание:

Мотороллер ТМЗ Муравей был первым грузовым экземпляром мотоциклетной техники, серийно выпускаемой в СССР. Наличие грузовой платформы позволяющей перевозить 250 кг груза со скоростью 60 км/ч сделали Муравья очень востребованным. Достаточно отметить сферы, в которых он применялся:

1. Перевозки внутри города, в том числе небольших партии продуктов для ресторанов, кафе и столовых.
2. Внутризаводские перевозки, когда небольшие партии тех или иных комплектующих перемещались между производственными цехами.
3. Транспортировка малых объемов строительных материалов, особенно в городских условиях.
4. Выполнение перевозок внутри закрытых помещений, прежде всего сельскохозяйственного назначения (тепличные хозяйства, птицекомплексы, животноводческие фермы).

Для различных модификаций мотороллера ТМЗ Муравей применялись четыре варианта кузова:

• открытый;
• открытый уменьшенный (устанавливался на грузопассажирском варианте);
• тент;
• фургон.

Самым существенным недостатком необходимо отметить отсутствие какого-либо комфорта для водителя, который был вынужден проводить за рулем мотороллера практически весь рабочий день. Особенно трудно было работать в зимнее время, так как в отличие от двухколесных мопедов, скутеров и мотоциклов грузовой мотороллер Муравей эксплуатировался на госпредприятиях и зимой.

См. также

Корпус

Создание корпуса является одним из сложных этапов. Подходящими материалами для этого является стеклопластик или стекловолокно. Можно применять и листовой металл, но искусственный обвес будет весить меньше.

Сначала из кусков пенопласта вырезается «болванка» корпуса, для чего потребуется разработать предварительный чертеж. На подготовленную форму наносится стекловолокно. Слоев будет несколько, поэтому между ними устанавливаются металлические крепления для последующей фиксации нового обвеса к раме. Чтобы каждый слой качественно скреплялся между собой, их промазывают дополнительно эпоксидной смолой. Корпус нужно качественно просушить, а затем прогрунтовать и покрасить.

После установки всех компонентов и подключения систем, нужно проверить работоспособность и обкатать транспортное средство, постепенно повышая нагрузку.

Мотороллер Муравей сегодня, к сожалению, уже снят с выпуска и продаж производителем. Однако приобрести подержанную модель все же представляется возможным.

Такие мотороллеры уже успели завоевать массу поклонников благодаря своим характеристикам. Больше грузоподъемности в сравнении с мотоциклами, доступная стоимость, удобство эксплуатации — все это делает модель приоритетной среди другой мототехники.

Общая информация

Советский грузовой мотороллер имеет надежный металлический трайк, выполненный в виде платформы, имеющей задний борт. Трайк Муравья достаточно вместителен. Грузоподъемность платформы составляет 250 килограммов, что позволяет активно использовать мотороллер Муравей в хозяйственных нуждах. Так, грузовой мотороллер позволяет перевозить:

• удобрения;
• саженцы;
• ульи;
• строительные материалы.

Мототехника отличается маневренностью и неприхотливостью. В гараже мотороллер Муравей занимает примерно столько же пространства, сколько и громоздкий мототранспорт с коляской. Радиус поворота Муравья составляет около 3,5 метров.

Характеристики мотороллера Муравей

Зимой грузовой мопед функционирует при помощи смеси моторного масла М6/3-10Г/1 и бензина А-76, а летом ему требуется марка М8В.

Если сравнивать мотороллер Муравей с колясочным мотоциклом, то по части эксплуатационного расхода топлива преимущества будут на стороне первого. Грузовой мопед «съедает» 8 литров/100 километров. Также он намного легче мотоцикла с коляской — его вес составляет 240 килограммов.

Несколько слов о прицепе

Изготовление трайка можно провести и своими руками. О вместительности кузова говорят фото мотороллера Муравей. Стандартный прицеп состоит из:

• колясочной рамы;
• Г-образного стального кронштейна;
• двух хомутов;
• трубчатых подкосов.

Во время работы над трайком очень важно сделать так, чтобы оболочка прицепа не соприкасалась с кронштейном. Для повышения жесткости кузова можно приварить стальную косынку

Кроме того, важно сделать самодельный трайк с открывающимся и снимающимся задним бортом. Бока и днище обшиваются досками. Дополнительно прицеп оснащают свето-техникой (габариты, стоп-сигнал, поворотники).

Рулевое управление, тормозная система

Для создания рулевого управления применяется руль от мотороллера, вместе с которым желательно сразу же брать и топливный бак. Вал делают из труб диаметром 20 мм, а снизу нужно смонтировать ограничитель хода.

После установки рулевого управления нужно вывести соответствующие детали для подсоединения их к рычага, педалями прочих элементов конструкции.

Основным элементом безопасности водителя и пассажира квадроцикла является тормозная система. Этот элемент лучше приобрести новый, так как бывший в изношенный механизм не может считаться надежным. В крайнем случае, тормоза можно взять с автомобиля, с небольшим пробегом.

Основные недостатки мотороллера и его модернизация

Мотороллер Муравей, как и любая техника, кроме своих положительных качеств обладал и недостатками. При этом имеющиеся недостатки можно было отнести как конструкционным, изначально заложенным в устройстве, так и к эксплуатационным, возникающим в процессе работы техники.

По отзывам владельцев к конструкционным недочетам, которые требовали переделки или наиболее частого выполнения ремонта того или иного узла, следует отнести:

• неудачная схема электрооборудования мотороллера, часто приводящая к выходу из строя составляющих (дина-стартера, реле-регулятора, катушка зажигания) особенно дождливую погоду;
• непроработанное устройство КПП зачастую с некачественной заводской сборкой приводили к вылету во время работы 2 или 3 передачи. Для устранения владельцам приходилось изучать устройство самой коробки, а также как правильно разобрать, а затем собрать КП после ремонта;
• небольшая разница в уровнях топлива между баком и камерой карбюратора приводила при малом наличии топлива в баке к работе на обедненной смеси или остановке двигателя.

Наиболее распространенными эксплуатационными недостатками считаются:

• неустойчивое зажигание на Муравей требующее частых регулировок;
• малый срок эксплуатации тормозных колодок;
• потеря гидравлической жидкости амортизаторами, требующая для ремонта разборки, заправки и сборки амортизаторов;
• нарушение работоспособности электрооборудования дина-стартера под воздействием грязи, воды, пыли. Ремонт выполнялся разборкой-сборкой, прозванием электросхемы с поиском и заменой вышедшего из строя элемента;
• возникновение трещин в раме;
• течь масла в КПП.

Очень часто, владельцы, приобретя опыт эксплуатации мотороллера Муравей, проводили модернизацию. Но прежде чем приступить к реализации изменений решались следующие вопросы:

1. Сколько это будет стоить?
2. Как будет выглядеть измененный Муравей?
3. Как найти и собрать необходимые материалы для модернизации?
4. Сколько будет весить мотороллер после переделки и как это повлияет на технические характеристики?
5. Сколько уйдет времени на переделку?

После получения положительных ответов на данные вопросы выполнялись работы по изменениям. Мотороллер Муравей тюнинг, которого позволял придать ему дополнительные свойства, сводился к следующим основным переделкам:

1. Установка самосвального кузова для перевозки сыпучих грузов.
2. Изменение дизайна внешнего вида.
3. Монтаж сцепного устройства, позволяющего работать с различными прицепными и полуприцепными устройствами и оборудованием.

Универсальность, стоимость и ремонтопригодность позволили мотороллер ТМЗ Муравей сравнивать по объемам выпуска и популярности с таким лучшими советскими моделями мототехники, как тяжелый мотоцикл М 72 Урал и легкий дорожный мотоцикл для села Минск 125.

Источник

Замена прикуривателя на Калине 1 или 2 поколения

Процесс ремонта практически не отличается для данных моделей Лада. Актуален он и для семейства Гранта или Приора. Для замены прикуривателя своими руками на Калине 1 или 2 поколения достаточно придерживаться следующего порядка.

1. Открываем капот, находим аккумулятор и отсоединяем с него минусовую клемму. Рекомендовано снимать именно ее, потому что масса запитана через корпус авто. Если отключить плюс, то он будет дотрагиваться до кузова.
2. Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Демонтируем концевик ручного тормоза.
3. Выкручиваем задний саморез крепления и дополнительные шурупы по бокам.
4. Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля. Теперь можно снять сам прикуриватель Калины.
5. Отключаем штекер с питанием, приходящий на цепь электропроводки.
6. Нажимаем специальные защелки, удерживающие прикуриватель. После того, как он выскочит, возможна его замена.
7. Устанавливаем новую деталь на Лада Калина. После замены осуществляем процесс сборки. Все действия выполняем в обратном порядке.

Фотографии модели в доступных цветах

Статьи, Схемы, Справочники

Устройство и технические параметры

Устройства мотороллера Муравей было довольно простым и состояло из следующих основных частей:

• двигатель;
• рама;
• трансмиссия и подвеска;
• электрооборудование;
• тормозная система;
• кузов.

Такая простая конструкция мотороллера Муравей 2М 01 и его широкая унификация с двухколесной моделью Тулица (Тула) позволяла владельцам выполнять ремонт самостоятельно.

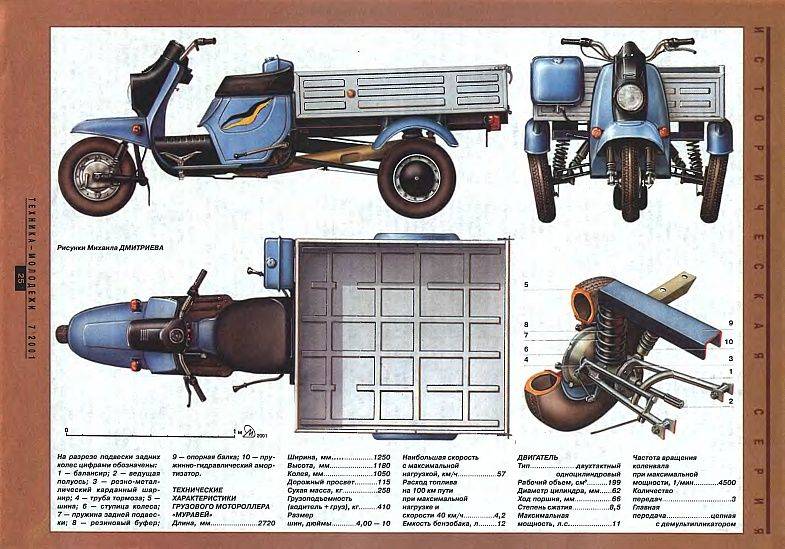

Мотороллер ТМЗ Муравей имел следующие технические характеристики и эксплуатационные параметры (в скобках приведены данные для модификации мотороллера Муравей 2М):

1. Привод – 3х2.
2. Грузоподъемность – 0,25 т (0,28 т).
3. Двигатель:
   1. тип – бензиновый двухтактный,
   2. зажигание – электронное;
   3. количество цилиндров – 1,
   4. объем – 0,20 л,
   5. вариант охлаждения – принудительное воздушное,
   6. мощность – 11,0 л. с. (12,5 л. с.),
   7. карбюратор – К-36Г,
   8. топливо – смесь бензина с маслом (1/33).
4. Габаритные размеры:
   1. база – 1,78 м,
   2. длина – 2,68 м,
   3. ширина – 1,25 м,
   4. высота – 2,16 м,
   5. колея – 1,05 м,
   6. дорожный просвет – 0,12 м.
5. Коробка передач:
   1. тип – механический,
   2. количество передач – 4,
   3. задняя передача – через реверс-редуктор,
   4. способ переключения – ножная педаль.
6. Общие данные:
   1. масса – 0,24 т,
   2. максимальная скорость – 60 км/ч, (62 км/ч),
   3. объем топливного бака – 13,0 л,
   4. расход топлива – 6,2 л, (6,0 л),
   5. размер колес – 4,00–10.

Преимущества 4-тактных двигателей

Устройство и технические параметры

Устройства мотороллера Муравей было довольно простым и состояло из следующих основных частей:

• двигатель;
• рама;
• трансмиссия и подвеска;
• электрооборудование;
• тормозная система;
• кузов.

Такая простая конструкция мотороллера Муравей 2М 01 и его широкая унификация с двухколесной моделью Тулица (Тула) позволяла владельцам выполнять ремонт самостоятельно.

Мотороллер ТМЗ Муравей имел следующие технические характеристики и эксплуатационные параметры (в скобках приведены данные для модификации мотороллера Муравей 2М):

1. Привод – 3х2.
2. Грузоподъемность – 0,25 т (0,28 т).
3. Двигатель:
   1. тип – бензиновый двухтактный,
   2. зажигание – электронное;
   3. количество цилиндров – 1,
   4. объем – 0,20 л,
   5. вариант охлаждения – принудительное воздушное,
   6. мощность – 11,0 л. с. (12,5 л. с.),
   7. карбюратор – К-36Г,
   8. топливо – смесь бензина с маслом (1/33).
4. Габаритные размеры:
   1. база – 1,78 м,
   2. длина – 2,68 м,
   3. ширина – 1,25 м,
   4. высота – 2,16 м,
   5. колея – 1,05 м,
   6. дорожный просвет – 0,12 м.
5. Коробка передач:
   1. тип – механический,
   2. количество передач – 4,
   3. задняя передача – через реверс-редуктор,
   4. способ переключения – ножная педаль.
6. Общие данные:
   1. масса – 0,24 т,
   2. максимальная скорость – 60 км/ч, (62 км/ч),
   3. объем топливного бака – 13,0 л,
   4. расход топлива – 6,2 л, (6,0 л),
   5. размер колес – 4,00–10.

Всё очень просто

Возможные причины, по которым не работает прикуриватель Приора

Как и все остальные электромеханические приборы, прикуриватель Приоры может перестать работать. Как правило, это вызывается различными дефектами устройства, сбоями бортовой цепи авто. Также самой распространенной причиной поломки прикуривателя является неправильное использование владельца. Поэтому к самым распространенным причинам можно отнести:

1. Отсутствие напряжения на контактах или их неисправность.
2. Различного рода дефекты предохранителя (перегорание, нарушение целостности).
3. Неисправность контактов в разъеме.
4. Перегорание спирали или лампы подсветки.
5. Западание ушек.

Установка другого двигателя на мотороллер муравей. Ремонт мотороллера муравей

Мотороллер отличают высокая маневренность и проходимость, а также небольшие габариты. В гараже он займёт столько места, сколько и тяжёлый мотоцикл с коляской.

Советский мотороллер «Муравей», который до сих пор пользуется популярностью, имеет следующие технические характеристики:

• Длинна – 2,68 м.
• Ширина – 1,25 м.
• Высота – 1,07 м.
• Масса сухая – 240 кг.
• Грузоподъёмность – 250 кг.
• Скорость – около 30 км/ч.
• Двигатель бензиновый, двухтактный, мощностью 11 л.с.
• Коробка передач на 4 ступени + задний ход.
• Барабанные тормоза с механическим приводом на каждое колесо.

Среди поклонников этой марки бытует мнение, что мотороллер не уступает в эксплуатационных свойствах западным аналогам.

Из преимуществ мопеда стоит отметить:

• Малый радиус разворота – 3,5 м.
• Лёгкость мотороллера «Муравей», мотоциклы значительно преобладают в весе.
• Невысокая стоимость – на рынке представлены только аппараты б/у.

Недостатки тоже есть:

• На рынке много изношенной техники.
• Двигатель имеет высокий расход топлива – от 8 л. на 100 км. Но чаще этот показатель ближе к 10 – 11 л. на 100 км. из-за повышенного износа.
• Частые поломки из-за низкой надёжности, особенно двигателя.

К двигателю больше всего вопросов у владельцев Муравья. Аппетиты по расходу топлива ведь хочется поумерить.

На Муравей ставили мотор, отличный от других, выпускающихся промышленностью Советского Союза. Инновации в его конструкции подогревали интерес к технике тогда обычных людей. А сейчас они подогревают реставраторов и коллекционеров. Отличия следующие:

1. Наличие электростартера.
2. Принудительное охлаждение.

Главное отличие – наличие электростартера. Это позволяло запускать мопед так же, как и автомобиль.

Вентилятор системы охлаждения прогоняет воздух по кожуху двигателя, отводя от него тепло. Стоит отметить, что такая схема имеет сносную работу.

Устройство мотора простое. Но даже это не страхует его от поломок, которые зачастую связаны с возрастом. Просто так разбирать мотор не стоит, а вот при проявлении следующих признаков стоит взяться за инструменты:

• Проблемы с запуском.
• Утечка масла.
• Недостаток тяги.
• Повышенный шумовой фон.
• Заводной рычаг не возвращается на место.

• Изношенные сальники.
• Некачественная сборка после предыдущего ремонта.
• Поломка ЦПГ.
• Изношенные подшипники.
• В кикстартере лопнула возвратная пружина.

Обратите внимание! Перед капитальным ремонтом силовой установки мыть её необязательно. Достаточно слить масло и снять её с рамы

Блок цилиндра

Открутив несколько болтов требуется снять головку блока цилиндров

Обратите внимание на изношенность прокладки ГБЦ. Напротив выпускного окна следует прощупать так называемую выработку

Если будет чувствоваться характерная волна или ступенька, то такой цилиндр нужно менять или растачивать.

Выработка проявляется там, где кольца поршня соприкасаются с цилиндром. Где они работают металл изнашивается, поэтому на границе с 2-х зон образуется переход, который отражает степень износа.

Следует изучить поршень на предмет износа. Некоторые «Кулибины» умудряются дорабатывать его наждачкой.

Сцепление

Демонтаж крышки сцепления и вала кикстартера

Обратите внимание на возвратную пружину – часто она лопается и кикстартер не возвращается на своё место. Также в этот момент можно проверить натяжение цепи ГРМ

Разбор сцепления. Для этого потребуется отвернуть гайки и снять с корзины нажимной диск. Стопорную шайбу необходимо разогнуть и вставить под зуб звёздочки главной передачи палочку. Обратите внимание, что резьба на гайке цапф коленвала правая. Гайку требуется открутить. Будет ещё одна стопорная шайба, которую необходимо разогнуть. Берём съёмник и фиксирует барабан сцепления. Резьба у гайки сцепления левая. Диск и барабан вынимаются, равно как снимается с вала корзина сцепления вместе с цепью и звездой привода.

Диностартер

Демонтировать следующие элементы:

1. Кожух охлаждения.
2. Кулачок прерывателя зажигания, но при условии, что силовую установку не переделывали под магнето. При этом требуется зафиксировать ротор диностартера. Сделать это можно за вентилятор охлаждения или при помощи фиксации коленвала подручными средствами.
3. Ротор демонтируется при помощи съёмника – штатного или самодельного.

По итогам ротор снят.

Обслуживание и ремонт

Благодаря небольшому весу, этот мопед, при необходимости, можно «уложить на боковую» даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.

Ремонт мотороллера Муравей

Инструменты

Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:

• двусторонние гаечные ключи (комплект), 4-22 миллиметра;
• отвертки — 3 шт. (большая, средняя, малая);
• молотки, 2 шт. (100 и 300 грамм);
• щипцы комбинированные;
• деревянная палочка;
• кусачки;
• плоскогубцы;
• торцовые ключи (4 шт.);
• бархатные напильники — 2 шт. (плоские).

Диагностика

Мотороллер Муравей должен регулярно проходить техобслуживание. Это необходимо по двум причинам:

1. Это позволит повысить эксплуатационные характеристики и тем самым сделать модель более надежной и выносливой.
2. Своевременная диагностика позволит владельцу столь раритетной мототехники, как мотороллер Муравей избежать ДТП.

К сожалению, далеко не каждый владелец такой советской редкости, как мотороллер Муравей регулярно посещает сервис. Нередко на ремонт поступает уже полностью «убитая» техника.

Обслуживание мотороллера

Профессиональное обслуживание Муравья представляет собой ряд операций, при помощи которых мотороллер остается в безупречном состоянии. Мотороллер Муравей нуждается в:

• ежедневной чистке;
• мойке;
• смазывании;
• смене масла;
• регулировке тормозов и прерывателя;
• смене отработанных покрышек.

Если обслуживание не будет регулярным, мотороллер Муравей затребует капитального ремонта, что подразумевает серьезные финансовые и временные вложения.

Ремонт

Если мотороллер требует срочной замены поврежденной или изношенной детали, то не обойтись без ремонтных работ.

Важно помнить, что ремонтировать мотороллер должен только высококвалифицированный специалист, под рукой у которого всегда имеются необходимые инструменты. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

• текущему;
• среднему;
• капитальному.

Если мотороллер нуждается в текущем ремонте, то это не требует особых временных затрат и съема большого количества деталей. Если мотороллер Муравей требует среднего ремонта, то владелец должен позаботиться относительно разборки двигателя или некоторых элементов ходовой части. Если же мотороллер Муравей испытывает необходимость в капитальном ремонте, то это означает, что пришла пора полностью разобрать ходовую или двигатель и заменить все изношенные детали. Во избежание рисков, не имея достаточной квалификации, капитальный ремонт должно поручить опытному специалисту.

Несколько слов о прицепе

Изготовление трайка можно провести и своими руками. О вместительности кузова говорят фото мотороллера Муравей. Стандартный прицеп состоит из:

• колясочной рамы;
• Г-образного стального кронштейна;
• двух хомутов;
• трубчатых подкосов.

Также будет интересно: Новые мотоциклы Урал: продолжение отечественных традиций

Во время работы над трайком очень важно сделать так, чтобы оболочка прицепа не соприкасалась с кронштейном. Для повышения жесткости кузова можно приварить стальную косынку

Кроме того, важно сделать самодельный трайк с открывающимся и снимающимся задним бортом. Бока и днище обшиваются досками. Дополнительно прицеп оснащают свето-техникой (габариты, стоп-сигнал, поворотники).

Скачать видео и вырезать мп3 – у нас это просто!

Трёхколёсный грузовой мотоцикл ЗиД с бортовым самосвальным кузовом предназначен для доставки грузов различного типа на небольшие расстояния. Трайк LF200ZH-3 экономически выгоден не только частникам и фермерам. Такое транспортное средство часто используются коммунальными службами и на крупных промышленных предприятиях, где требуется оперативная транспортировка оборудования.

Грузовой трицикл ЗиД Лифан одинаково практичен в сельской местности и в городской среде. Как и советский мотороллер Муравей, современный мотоцикл с кузовом удобно применять для передвижения по дорогам с твёрдым покрытием, например, сварочного или любого другого оборудования для ремонта, а для жителей деревень и маленьких посёлков это просто незаменимый и верный помощник.

На модель ZID LF200ZH-3 устанавливается китайский двигатель Lifan 163 FML-2, максимальной мощностью 17.5 л.с. или 12.5 кВт. Объём одного цилиндра, расположенного вертикально, равен 200 см³. Подача топлива осуществляется через карбюратор Sheng Wey. Бензиновый четырёхтактный мотор запускается электро или кик-стартером, имеет воздушную систему охлаждения и работает на бензине марки АИ-92.

Механическая пятиступенчатая коробка переключения передач размещена в одном блоке с силовым агрегатом, многодисковое сцепление – в масляной ванне. Переключение передач водитель осуществляет ногой, а управление сцеплением расположено на руле. Моторная передача – шестерёнчатая. Для эффективного маневрирования в условиях ограниченного пространства предусмотрен реверс – задний ход.

Передняя подвеска выполнена в виде телескопической вилки с двумя пружинно-гидравлическими амортизаторами, задняя подвеска – рессорная, в которой гидравлические амортизаторы не используются. В дисках переднего и задних колёс применяются тормозные механизмы барабанного типа с механическим ножным приводом. Аварийный и стояночный тормоза приводятся в действие механическим ручным приводом.

Вместительный металлический кузов-самосвал, с тремя откидными бортами, удобно загружать/выгружать. Объём грузового отсека увеличен за счёт, так называемой, обрешётки переднего и боковых бортов. Для комфорта и безопасности водителя, на внешней стороне переднего борта, закреплена мягкая спинка, а для обзора того, что происходит сзади, грузовые трициклы ZID Lifan комплектуются зеркалами заднего вида.

Если вам необходим экономичный и недорогой, компактный и «резвый» транспорт для быстрой доставки оборудования и грузов на короткие расстояния, то лучше всего купить грузовой трицикл ЗиД Лифан или аналогичный ему трайк с кузовом. Невысокая цена, достойные технические характеристики, скорость и мобильность – главные преимущества, которыми обладают грузовые мотоциклы и мотороллеры.

Бренд	ЗиД
Модель	Lifan LF200ZH-3
Кабина	без кабины
Количество мест	1
Грузоподъёмность	275 кг
Скорость	80 км/ч
Модель двигателя	Lifan 163 FML-2
Мощность двигателя	17.5 л.с. (12.5 на 8000 об/мин)
Объём двигателя	196.9 см³
Количество цилиндров	1
Число тактов	4
Крутящий момент	15.0 Н.м на 7000 об/мин
Система питания	карбюратор SHENG WEY, PD1
Тип двигателя	бензиновый
Зажигание	электронное CDI, конденсаторное, бесконтактное
Система запуска	кик/электро стартер
Охлаждение	воздушное
Трансмиссия	МКПП, 5 передач
Реверс	есть
Сцепление	многодисковое, в масляной ванне
Рама	трубчатая, сварная
Кузов	металлический, самоопрокидывающийсяс тремя откидными бортами
Передняя подвеска	телескопическая вилка
Передние амортизаторы	пружинно-гидравлические, 2 шт.
Задняя подвеска	рессорная
Задние амортизаторы	нет
База	2050 мм
Колея	980 мм (задние колёса)
Дорожный просвет	180 мм
Размер колёс	3.25×16 – переднее колесо4.50×12 – задние колёса
Колёсные диски	литые – переднее колесоштампованные – задние колёса
Управление	руль мотоциклетного типа
Тормоза	барабанные
Глушитель	1 шт., без системы нейтрализации
Электрооборудование	фара, поворотные огни, стоп-сигнал
Аккумулятор	12В/9А.ч
Вид топлива	бензин АИ-92
Топливный бак	11 л
Расход топлива	6.5 л (100 км)
Эксплуатация	по любым типам дорог с твёрдым покрытием
Доступные цвета
Комплектация	зеркала заднего вида, инструкция
Масса	305 кг
Снаряжённая масса	315 кг
Полная масса	580 кг
Размеры	3200 × 1250 × 1440 мм
Производство	Сделано в России
Гарантия	1 год

29.09.2019

Электрооборудование

Двухместный муравей

Грузовой мотороллер «Муравей», неприхотливый в эксплуатации, обладающий хорошей маневренностью, значительной по сравнению с собственной массой грузоподъемностью, завоевал добрую репутацию многих жителей села, владельцев приусадебных участков, садоводов-любителей, пчеловодов. В почте тульского машиностроительного завода имени В. М. Рябикова, выпускающего мотороллеры, немало писем, в которых кроме отзывов о качестве машин вносятся предложения по усовершенствованию конструкции «Муравья». Значительная часть их содержит просьбу установить на мотороллере второе седло, чтобы вместе с водителем мог разместиться еще и пассажир.

Идя навстречу этим пожеланиям, конструкторы завода разработали грузопассажирскую модификацию двухместного «Муравья» — ТГА—200-01П (на фото). Первая партия этих машин была выпущена к открытию XXVI съезда КПСС и поступила в розничную продажу.

При конструировании двухместного варианта была выбрана наиболее простая компоновка: пассажир располагается за водителем, как на обычном мотороллере. Установка спаренного седла потребовала сократить на 300 мм длину кузова, внести ряд других изменений в конструкцию.

Легкосъемное спаренное седло крепится к раме на петле и фиксируется специальной защелкой на удлинителях рамы. Инструментальный ящик расположен под седлом в отсеке, закрытом с боков удлинителями капота. На раме жестко закреплены подножки для пассажира. Пассажир защищен от дорожной грязи, летящей из-под задних колес, большими резиновыми щитками (см. фото). Кузов мотороллера со временем предполагается дополнить съемным тентом.

Как и раньше, двигатель можно запускать либо династартером, либо приводимым в действие ногой кик-стартером, конструкция рычага которого несколько изменена для большего удобства в эксплуатации. Инерционно-масляный воздушный фильтр двигателя заменен современным — с бумажным фильтрующим элементом в пластмассовом корпусе. Эффективность нового фильтра в пять раз выше, чем прежнего.

Названные конструктивные изменения в своей совокупности значительно повысили эксплуатационные возможности мотороллера; кроме того, существенно увеличен ресурс двигателя.

Мы хорошо понимаем, что потребность в такой грузопассажирской машине весьма велика и что ее появление может вызвать у некоторых владельцев одноместных мотороллеров желание самостоятельно переделать их в двухместные. В связи с этим считаем необходимым предупредить: такая «самодеятельность» недопустима. Появлению нового мотороллера предшествовали довольно большие по объему опытно-конструкторские работы; потребовалось улучшить технологию производства отдельных деталей и узлов, заменить ряд материалов более прочными. Только при этих условиях была обеспечена необходимая надежность машины.

В зависимости от комплектации розничная цена модели ТГА—200-01П составляет 901—950 рублей (без тента). Тент предусмотрено продавать отдельно, его цена 85 рублей.

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
5. Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
6. Произведите монтаж магнето и соберите узел.

Цена вопроса

Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.

Стоимость новых магнето:

1. Устройство ПД-8 (цена — около 3300 рублей) 2. Магнето производства города Тула (средняя цена — 4900 рублей)

Основные преимущества модели

Среди причин, почему мотоцикл Муравей пользовался и пользуется широкой популярностью, можно выделить:

• функцию заднего хода, которая сильно повышаем маневренность транспортного средства (особенно актуально при парковке и выполнении других сложных маневров);
• мотор, что запускается при помощи стартера;
• небольшой радиус поворота в 3,5 м. Таким образом, ездить на трицикле можно даже по узким сельским улочкам;
• небольшой вес, если сравнивать с колясочными мотоциклами;
• доступную цену на транспортное средство.

Среди недостатков выделяется большой расход топлива, достаточно частые поломки, а также плохая проходимость по мягкому грунту (особенно при загруженном кузове).
