Маслоуловитель ( сепаратор) картерных газов

Основные характеристики

Марка: BMW	КПП: автомат / механика
Модель: X1	Кузов: седан, купе, универсал
Год выпуска: 2009	Питание: бензин / дизель
Объем двигателя: 1985 см³	Привод: задний

–> Добрый день, Друзья!

Хочу поделиться с вами опытом изготовления маслоуловителя и фильтра картерных газов своими руками, на примере автомобиля ВАЗ 21102 2000 года выпуска.

Для начала небольшое отступление, для тех кто не в курсе для чего нужна данная доработка.

Многие автовладельцы, как отечественных автомобилей так и иностранного производства с большим пробегом не раз обращали внимание на масляные отложения в виде пластилиново-липкой массы (которая появляется при выходе картерных газов с капельками масла, по причине износа маслосъемных колец, из «сапуна») во впускном тракте, а так же на дроссельной заслонке, впускном коллекторе, клапане холостого хода, также масло стекает и в воздушный фильтр через датчик массового расхода воздухат (ДМРВ), что может повлечь за собой выход из строя ДМРВ (стоимость замены порядка 2500-3000 рублей). И так, если вам надоело мучиться с проблемами холостого хода и постоянно проводить профилактические работы по чистке впускного коллектора, дроссельного узла и менять различные датчики, что во-первых, не каждый сможет сделать из-за отсутствия знаний, а во-вторых на это нужно много времени, инструмент и конечно же деньги

В общем чтобы избежать всего выше сказанного, можно поставить фильтр картерных газов или маслоуловитель, которые также можно купить в магазине тюнинга по довольно приличной цене, а можно сделать самому. На последнем, то есть изготовлении маслоуловителя (маслоуловителя картерных газов) мы подробно и остановися.

Итак, для изготовления фильтра картерных газов нам понадобится:

– шланг, диаметром примерно схожий со шлангом системы отопления салона и длиной около 25-30 сантиметров;

– фильтр тонкой очистки топлива без отстойника для карбюраторных автомобилей,

– пластиковый хомут на фильтр.

Сначала отсоединяем шланг от клапанной крышки и от впускного тракта, на отверстие оставшееся во впускном тракте нужно сделать любую заглушку (я брал технологическую заглушку от нового ВУТ), затем берем шланг нужной длинны(зависит от места расположения фильтра), я брал около 30 сантиметров, чтобы фильтр был на уровне корпуса воздушного фильтра, одеваем его на штуцер клапанной крышки и фиксируем при помощи хомута, дальше из корпуса фильтра тонкой очистки топлива, нужно достать фильтрующий элемент и одеть его на шланг, закрепив пластиковым хомутом.

Теперь при выходе картерных газов масло будет оставаться внутри фильтра.

Виды компрессорных маслоотделителей

Конструктивное исполнение маслоотделителей компрессоров, с учётом их принципа действия, следующее:

• циклонные,
• сетчатые,
• барботажные,
• инерционные.

Также существуют маслоотделители для компрессоров, изготовленные в комбинированном варианте, где сочетаются сразу несколько систем маслоотделения.

Циклонный маслоотделитель

Этот вид системы отделения масла использует принцип центробежной вращательной силы. Устройство – сосуд, имеет внутри пластинчатый элемент спирального вида.

Конструкция циклонного действия и принцип очистки для этого вида устройств: 1 — входной фильтр; 2 — венчурная стенка; 3 — горловина; 4 — маслоотбойник; 5 — циклонный сепаратор

Когда смесь газа и масла, сжатая компрессором, поступает в циклонный маслоотделитель, образуется вихревой поток за счёт спиралевидных пластин — элементов устройства.

Под действием циклонного вихря масло, обладающее большим удельным весом относительно газа, отделяется и осаждается на стенке сосуда, а затем стекает в его нижнюю область.

Очищенный от масла газ выходит из маслоотделителя по верхнему патрубку. Эффективность очистки циклонными устройствами достигает 80%.

Сетчатый маслоотделитель компрессора

Самым простым, с точки зрения механической конструкции для компрессора, является сеточный маслоотделитель. Устройство очищает газовую среду от скопления масла за счёт фильтрации потока мелкой сеткой.

Простейшая система отделения и очистки — сетка. По сути, это обычный фильтр грубой очистки, эффективность действия которого не слишком высока

Причём степень очистки напрямую зависит от плотности сеточного фильтра. Однако слишком высокая плотность снижает пропускную способность сетки для газа.

Эффект сепарации достигается опять же за счёт большего удельного веса компрессорного масла. Смесь газа с маслом встречает на своём пути сетку, меняет направление движения и скорость. В результате тяжёлые масляные частички задерживаются, а более лёгкая газовая среда продолжает движение.

Между тем эффективность очистки сетчатыми устройствами относительно невысокая (не более 50%). Поэтому этот вид компрессорных сепараторов относят к фильтрам грубой очистки.

Маслоотделители барботажные

Более тонкую очистку масла от воздуха или другой газовой среды обеспечивают компрессорам маслоотделители барботажного типа.

Принцип их действия основан на продвижении сжатой газовой смеси сквозь жидкостной барьер. Эффективность очистки может достигать 80-90%.

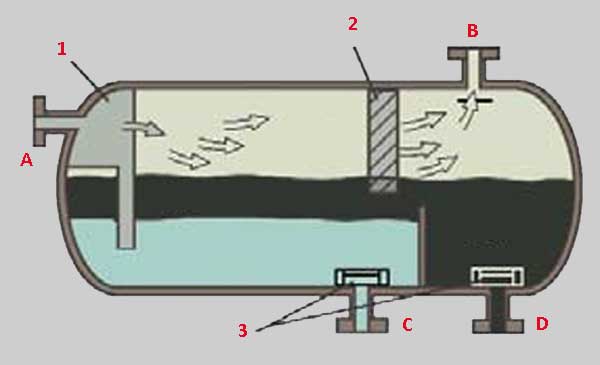

Система с барботажным принципом работы: А — вход газа; В — выход газа; С — слив воды; D — слив масла; 1 — улавливатель масла; 2 — каплеуловитель (демистер); 3 — вихревой ограничитель

Правда, технологическая схема с барботажными маслоотделителями должна иметь дополнительно систему отделения масла от жидкости.

Этот момент оборачивается тем, что конструктивно барботажные маслоотделители выглядят довольно сложным устройством и  требуют соответствующего технологичного подхода.

Инерционный сепаратор

Гравитационными маслоотделителями, циклонными фильтрами, называют также системы инерционной очистки. Принцип действия таких аппаратов несколько напоминает работу циклонного устройства.

Аппарат состоит из сосуда, внутри которого расположена конструкция, напоминающая винт мясорубки. Смесь газа с маслом проходит от верхней области сосуда к нижней, изменяя направление движения согласно дорожке винта.

Инерционная система отделения (очистки) функционирует практически по тому же принципу что и циклонная. Используются наклонные поверхности сепаратора: 1 — стекающая плёнка; 2 — капли

Инерционная сила отделяет маслянистые частички от газа. Они остаются на поверхности винтовой дорожки, собираются в более увесистые капли и стекают в нижнюю область сосуда.

Инерционные маслоотделители достаточно эффективные аппараты – очищают газовую среду на 70-90%. Но применение таких систем ограничено по отношению к исполнению компрессоров. Преимущественно инерционными аппаратами комплектуются поршневые и спиральные компрессоры.

Комбинированные устройства фильтрации масла

Механизмы маслоотделения, собранные на базе комбинированной схемы, отмечаются как самые эффективные из всех существующих маслоотделителей (до 99% очистки).

Но при этом комбинированные устройства отличаются сложностью конструкции и  существенными издержками на их обслуживание.

Комбинированные системы очистки отличаются сложными инженерными решениями. Это дорогостоящие массивные установки, обычно промышленного назначения

Комбинация (сочетание) сразу нескольких систем в одном сосуде, как правило, невозможна. Поэтому сама конструкция являет собой массивное устройство, состоящее из нескольких модулей.

Мудрое решение

Повышенное давление, которое постоянно оказывается на масло, со временем ухудшает свойства смазочного материала. Без маслоотделителя картерных газов на «Поло», например, сама смазка быстрее стареет, и ее ресурс значительно сокращается, что влечет частую замену расходника. Чтобы избежать ненужного давления в картере двигателя, предусмотрена специальная система вентиляции отработавших газов. Однако стандартный сепаратор, который ставится многими производителями на автомобили, не дает полной очистки картерных газов от масляных частиц. Поэтому некоторые автолюбители устанавливают дополнительное устройство.

Большинство водителей отечественных и зарубежных автомобилей, имеющих внушительный пробег, нередко сталкивались с липкими масляными отложениями на разных частях двигателя. Зачастую это:

• впускной тракт;
• дроссельная заслонка;
• впускной коллектор;
• клапан холостого хода;
• воздушный фильтр – сюда масло может попасть посредством датчика массового расхода воздуха (ДМРВ).

Взаимодействуя с ДМРВ, масло может послужить причиной выхода его из строя, а его замена обходится в 2500-3000 рублей. Это ли не повод позаботиться о дополнительной мере в лице маслоотделителя картерных газов на «Ситроен-Пикассо» или любой другой автомобиль?

Инструкция по созданию маслоуловителя для автомобиля Таврия ЗАЗ 1102

В первую очередь следует подготовить банку. В крышке вырезаем две дырки диаметром под угловые переходники с резьбой. После чего вкручиваем их в крышку, так что бы они торчали снаружи банки. Промажьте вокруг переходников герметиком или силиконом, для того что бы газы не выходили наружу.

Из бутылки отрезаем дно, согласно рисунку ниже, и на каждой шишке срезаем часть.

После этого помещаем обрезанное дно верх ногами в банку, вставляем крушку с шлангом внутрь, но при этом заталкиваем в нее металлические губки. Все это дело герметично закрываем. Далее подключаем шланги и зажимаем хомутами.

Для того что бы ваша банка не гремела под капотом на кочках рекомендую на нее надеть обрезанную камеру, и обмотать скотчем или чем-нибудь для лучшей фиксации (если камера сидит не плотно).

Это пожалуй все что следует проделать для создания маслопомойки. Для удобства можете сосок крышки головки двигателя повернуть воротком в любом направлении. Результат работы маслопомойки можете посмотреть перейдя СЮДА. Маслопомойка работала на протяжении 4 месяцев, и какой результат от ее работы смотрите там.

Особенности поршневого двигателя внутреннего сгорания требуют отвода картерных газов, за счет того, что внутренний объем двигателя меняется… Изменение объема происходит за счет движения поршней, пусть в незначительной мере, но все же это явление наблюдается. Особенно этот эффект существенно проявляется на «не симметричных» двигателях, то есть с не четным количеством цилиндров. В итоге, объем то увеличивается, создавая разряжение внутри себя, то уменьшается, нагнетая давление. Этот эффект легко исправить простым сообщением картера с внешней средой. Но обычно производители не просто выбрасывают шланг с картерными газами наружу, а подключают его к системе питания двигателя, к шлангу перед дроссельным узлом (дроссельной заслонкой). Все бы ничего, но картерные газы, как им и положено, имеют в своем составе пары масла. А значит, попадая в дроссельный узел, а затем и в камеру сгорания забивают тем самым поверхности заслонки, поршней, цилиндров, свечей зажигания. Все это ни к чему, если не сказать больше. От этого необходимо избавляться.

Отделение масла от выхлопных газов

Устройства отделения масла применяют не только на компрессорах воздуха или иных газов. Популярны в обществе владельцев автомобилей очистители выхлопных газов.

Нередко такие устройства делают своими руками из подручных материалов. Получается вполне эффективная система очистки картерных газов для автомобиля.

Как сделать маслоотделитель картерных газов

Простейший аппарат, функционально «заточенный» под сепарацию для автомобилей, можно изготовить из пластиковых сантехнических принадлежностей.

Несложная конструкция, сделанная своими руками владельцем автомобиля из набора сантехнических принадлежностей. Недорого и вполне эффективно для машин с пробегом

Комплект деталей, так называемого маслоотделителя картерных газов, обозначен скромным списком:

1. Муфта сантехническая (1 шт.).
2. Штуцеры латунные (2 шт.).
3. Заглушки сантехнические под муфту (2 шт.).
4. Шланг топливный автомобильный (1 шт.).
5. Металлическая сетка для мытья посуды.

Сборка маслоотделителя картерных газов

На одной из пластиковых заглушек для сантехнической муфты нужно просверлить два отверстия под входной и выходной штуцеры. Вставить латунные штуцеры в отверстия и надёжно закрепить с обратной стороны.

Штуцеры для входа и выхода обрабатываемой газовой смеси на корпусе сантехнической заглушки. Заглушкой закрывают один конец муфты

Далее выход одного из штуцеров с нижней стороны крышки необходимо удлинить куском топливного шланга (или металлической трубкой). Трубка по размеру длины делается равной 2/3 длины сантехнической муфты. Это будет входящая линия газов.

Удлинённый штуцер входящих газов. Эта часть конструкции будет размещаться внутри сантехнической муфты вместе с металлической сеткой, исполняющей роль фильтра

Следующим шагом установить доработанную крышку на сантехнической муфте. Через оставшуюся открытой противоположную сторону муфты поместить внутрь металлическую сетку. Установить вторую крышку на муфте.

Готовая конструкция, сделанная своими руками и установленная в области мотора под капотом автомобиля. На практике устройство показало удовлетворительную работу

Вот и всё. Простейший (но вполне эффективный) маслоотделитель картерных газов готов к установке в систему автомобиля. Нужно лишь пометить входящий/исходящий штуцеры, чтобы впоследствии не перепутать местами. Устанавливается отделитель на канале малого сапуна клапанной крышки.

Как сделать маслоуловитель самому

Решил выложить свой маслоуловитель, а то по инету много непонятного

Показывают готовый вариант, а самое важное, что внутри как устроено нет. Более правильный вариант такой

Выхлопные газы должны снизу подниматься и полностью проходить через скребки. Можно купить готовые фирменные, но стоимость удивляет.

Еще выводят трубку на улицу, но неохота дышать газами когда машина прогревается, стоит в пробке или когда включаешь печку зимой.

Поставил в свой ВАЗ 2105, проехал км 100 и поставил на ремонт, нужно делать двигатель. Понятно что масло кидало в карбюратор до установки маслопомойки, теперь интересно будет с новым двигателем, как будет работать маслоуловитель.

Схему сам накидал.

сетка что бы скребки не падали вниз в эмульсию

скребки обычные нержавеющие

на выходе из маслоуловителя в трубку поставил ершик что бы точно в карбюратор ничего не попало.

Сапун двигателя

Некоторых начинающих водителей вгоняет в ступор вопрос «сапун двигателя и что это такое», ведь в рекомендациях по эксплуатации и уходу за автосредством часто упоминается этот важный элемент мотора. Помимо этого, сапун нередко помогает диагностировать важные проблемы, связанные с силовым агрегатом: дело в том, что проблемы с данным элементом могут впоследствии вызвать неполадки двигателя, что затем может привести к дорогостоящему ремонту. Именно поэтому владельцу авто просто необходимо знать все аспекты и характеристики прибора, а также иметь представление о том, как правильно предотвращать нарушения в его работе, ведь клапан-сапун, не кажущийся на первый взгляд значительной деталью, имеет большое значение для правильной работы силового агрегата.

В чём его предназначение?

Чтобы понять, что такое сапун, рекомендуется узнать, для чего он нужен, поскольку это находится в прямой связи с его принципом функционирования.

Основная задача данного приспособления – снижение давления в двигательном картере.

Во время работы автомобиля в картере собирается множество газов, которые со временем создают высокое давление. Если их вовремя не стравливать, мотор может прекратить работу, поскольку большое давление будет способствовать подпиранию поршней, а газ при этом начнёт выходить через любое другое отверстие. Чтобы такого не случилось, устанавливается этот клапан.

Ещё одна значительная функция прибора – снижение температуры внутри двигателя и его вентиляция.

По работе этого агрегата можно делать выводы о проблемах в работе мотора. В нормальном же рабочем состоянии из агрегата виднеется слегка прозрачный, едва заметный дымок. Существуют ситуации, когда двигатель постоянно выбрасывает масло через сапун. Это частая причина не только засорения клапана, но и других технических неполадок. Клапан-сапун – важный элемент, позволяющий сообщаться со внешней средой закрытой ёмкости. Он позволяет уравнивать давление внутри ДВС: если оно резко понизится, то через клапан внутрь попадёт свежий воздух, который и устранит разницу между внешним, атмосферным, и внутренним давлением, создаваемым в полости картера.

Место установки

Клапан-сапун в автомобиле обычно находится:

• непосредственно в двигателе;
• внутри конструкции заднего и переднего моста;
• в КПП.

Принцип работы

Вне зависимости от места установки функции сапуна остаются прежними. Иными словами, клапан даёт возможность «дышать» конструктивным узлам авто, из которых не допускается вытекание рабочих жидкостей и в которые не должны попадать мелкие частицы извне. Во время работы двигателя масло внутри картера имеет свойство нагреваться, что приводит к повышению температуры двигателя. Во время этого воздух в картере начинает расширяться и создаёт давление, которое необходимо сбрасывать.

При охлаждении, наоборот, давление в картере быстро падает, из-за чего воздух снаружи пытается прорваться внутрь сквозь любые доступные отверстия. Для того чтобы противодействовать таким явлениям и полностью безопасно выровнять давление на двигатель, устанавливается это приспособление.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла. Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь. Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто.

Важно

Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять. Неисправный клапан может привести к различным нарушениям:

• риск течи КПП;
• быстрый износ синхронизаторов и многое другое.

Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Как работает сепаратор-маслоуловитель?

За счет очистки воздуха, возвращаемого во впускную систему, сепаратор (его устанавливают на патрубок вентиляции картерных газов) уменьшает количество отложений углерода на дросселе, свечах, клапанах и впускном коллекторе, благодаря чему двигатель поддерживает оптимальную эффективность и не теряет мощность в течение длительного времени.

Среди вариантов реализации отделения картерных газов от масляной взвеси есть два самых распространенных. Это могут быть как обычные фильтрующие элементы, в которых используется матерчатый или металлический фильтр .

Так и маслоуловители циклонного типа, центробежные сепараторы

Благодаря сепаратору система впуска двигателя остается чистой, что особенно важно в автомобилях с большим пробегом, а также автомобилях с двигателем с турбонаддувом и в силовых агрегатах, прошедших через тюнинг-модификации

Например, в первом случае масло отделяется от газов за счет сопротивления синтетической ткани или тонкой металлической проволоки (со временем внутренний фильтрующий элемент нужно заменять или промывать), а вот центробежный маслоотделитель отделяет смазку от газов следующим образом: при прохождении через устройство газы и масляная взвесь в них как бы «раскручиваются», подвергаясь воздействию центробежной силы; благодаря этой центробежной силе масло оседает на стенках и стекает обратно в картер ДВС.

Циклонный маслоотделитель снабжен специальным клапаном, ограничивающим разряжение в картере двигателя, поскольку при сильном разряжении могут быть повреждены пыльники мотора и его резиновые уплотнители.

Таким образом работают встроенные, предусмотренные конструкцией ДВС фильтры.

Как устроена вентиляция картера

Сам термин «вентиляция картера» многие слышали, а вот устройство представляют не все. Расскажем об этом вкратце.

В предыдущей публикации мы уже говорили о том, как герметизируют камеру сгорания . Теперь уточним: какими бы совершенными ни были компрессионные кольца, хотя бы малая часть отработавших газов через них проникает. Такова природа вещей — нет на свете ничего абсолютного. Даже «абсолютный ноль» в космосе — на самом деле хоть на градус да повыше.

Когда через кольца проникает очень много отработавших газов — это уже поломка, требующая ремонта. Когда же их проникает чуть-чуть — это совершенно штатная ситуация. В картере отработавшие газы смешиваются с парами топлива и масляной взвесью. Все это в совокупности именуют «картерными газами». Оставить их в двигателе просто так нельзя — их количество прибавляется с каждым тактом работы мотора. То есть, очень скоро их давление станет высоким, и «выдавит» какие-нибудь уплотнения. Поэтому, хочешь не хочешь, а что-то делать надо.

Когда-то, на очень старых моторах, внутренние полости двигателя просто сообщались с атмосферой. Техническую проблему это решало — просто и эффективно. Однако есть еще и экология — и она очень возражает против таких решений, поскольку картерные газы довольно токсичны.

Поэтому инженеры были вынуждены разработать закрытую систему вентиляции картера. Рассмотрим схему реализации одной из таких систем:

Оговоримся сразу, что на самом деле существует много вариантов реализации такой системы. Все зависит от конкретной марки машины и конкретной модели двигателя. Поэтому мы не будем углубляться в тонкости реализации, просто пройдемся по общим принципам:

1) Суть системы в том, что картерные газы подаются во впускной коллектор. Оттуда они попадают в цилиндр, где и дожигаются.

2) Чисто технически все очень просто — внутренние полости двигателя соединены трубкой со впускным коллектором. Во впускном коллекторе постоянно присутствует разрежение, поэтому газы засасывает в него довольно активно.

3) Впускной коллектор разделен на пространства «за дросселем» и «перед дросселем». Когда педаль газа нажата (заслонка открыта), разрежение есть в обоих частях впуска. Когда педаль газа отпущена (заслона прикрыта), разрежение есть в задроссельном пространстве, а вот перед дросселем его нет. Поэтому как правило, трубки вентиляции картера подключены к обоим частям впускного коллектора.

4) Как уже говорилось, в картерных газах есть довольно большой процент масляной взвеси. Чтобы все это масло не попадало в цилиндр и не сгорало там, трубки подключены на впуск не напрямую, а через так называемые маслоуловители — устройства, в которых капельки масла оседают и стекают обратно в картер.

5) Часто со впуском соединяют отдельно верхнюю часть двигателя (трубка от клапанной крышки) и нижнюю часть двигателя (трубка от блока цилиндров).

6) В системе вентиляции картера часто также присутствует специальный клапан. Его задача — во-первых, не пропускать воздух в обратном направлении (из впуска в картер), а во-вторых — при высоких оборотах двигателя ограничивать поток картерных газов.

Интересный факт: именно вентиляция картера является причиной появления загрязнений на дроссельной заслонке. Это важный факт, который особенно полезен тем, кто склонен списывать любую проблему на «плохой бензин».

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Наращивание требований относительно сепарации машинного масла

Постоянное повышение давления сгорания вследствие уменьшения размеров, а также применение машинных масел с низкой вязкостью приводит к значительному уменьшению размера частиц. Соответственно производительность установленных пассивных инерционных сепараторов становится недостаточной при данных ограничивающих факторах. Новые технологии необходимы для применения в легковых автомобилях, чтобы обеспечить высокую эффективность разделения частиц, значительно меньших 1 мкм.

Центрифуга – технология под фильтр картерных газов

Эффективность разделения мелких капель в принципе может быть увеличена за счет увеличения силы инерции с использованием дополнительной энергии. Центрифуги являются хорошо известными примерами такого рода сепарационных технологий. Здесь энергия используется для приведения в действие какого-либо ротора, а частицы отделяются вследствие возникающей центробежной силы.

Как правило, центрифуги нуждаются в очень высокой скорости вращения – диапазон до 10 000 об/мин. Или же в качестве альтернативы конструкция должна быть очень большой, особенно для отделения частиц, значительно меньших, чем 1 мкм. Другим решением для повышения эффективности разделения является использование дополнительных механизмов, таких как диффузионное разделение.

Волоконный демистер – диффузионный фильтр картерных газов

Так называемый волоконный демистер выступает примером ещё одного типа сепаратора, объединяющего преимущества различных дополнительных механизмов разделения. Обе упомянутые технологии применяются на грузовых автомобилях, где аналогичные высокие требования. Между тем волоконные демистеры способны обеспечить эффективное решение на применении с легковыми автомобилями.

ФИЛЬТРЫ

Варианты конструктивного исполнения волоконных демистеров (фильтров масла), которые не менее эффективно могут применяться в системах фильтрации картерных газов легковых автомобилей

Вариант с демистером позволяет интегрировать фильтр картерных газов даже в сложные конструкции без ущерба для производительности, одновременно значительно снижая сложность интеграции и связанные с этим затраты. Волоконные элементы – демистеры, обычно заменяются в течение интервала обслуживания после определенного времени работы из-за отложения сажи на поверхности волокна.

Интервал обслуживания сильно зависит от конкретного применения. Основным требованием к пригодности волоконного демистера для применения в легковых автомобилях, является разработка новых волоконных демистеров. Таковые обеспечивают высокую производительность и приемлемый длительный интервал обслуживания при данных условиях эксплуатации.

В то же время перепад давления, а также размеры волоконных демистеров должны соответствовать общим требованиям легкового автомобиля. Поэтому производство, в том числе , стремятся решать эту проблему. Инженеры разрабатывают новые волоконные демистеры для применения в конструкциях легковых автомобилей.

Механизм фильтра картерных газов волоконным демистером

Фильтрующие сепараторы являются широко распространенным в мире методом высокоэффективного разделения сверхтонких частиц тех же картерных газов. Капли объединяются в процессе разделения жидкости / газа на поверхности волокна, образуя жидкую пленку, последовательно стекающую с фильтрующего материала.

СКАНЕР OBD

Принцип гравиметрического разделения содержимого картерных газов: 1 – аэрозольная форма потока; 2 – проникновение; 3 – повторное увлечение (унос); 4 — дренирование

Остаточные масляные капли на стороне фильтра с чистым картерным газом представляют либо неразделённые капли аэрозоля (так называемое проникновение), либо образования в виде пузырьков и колпачков из отделённой плёнки жидкости (так называемое увлечение). Эффективность гравиметрического разделения в стационарном состоянии рассчитывается по формуле:

Ng = 1 – (Mp + Me / Md + Mp + Me)

где: Ng – эффективность геометрического разделения; Mp – проникновение; Me – увлечение; Md – дренирование.

Различные виды механизмов разделения используются в целом в соответствии с теорией фильтрации картерных газов двигателей автомобилей. Для вентиляции картера (фильтрации картерных газов), соответствующими механизмами разделения, в частности, являются:

• удары,
• диффузия,
• перехват.

Эффективность разделения на основе ударов и перехвата увеличивается с увеличением размера частиц, тогда как эффективность разделения на основе эффектов диффузии увеличивается с уменьшением размера частиц.
