Масляный насос

Назначение масляного насоса двигателя

Система смазки двигателя – ответственный участок работы. Чтобы моторное масло прошло по всем каналам и попало на все детали, необходимо создать давление, другими словами, качать масло по системе, а не ждать, что оно пойдет самотеком. Конструкторы давно решили этот вопрос, когда разработали масляный насос. Идея оказалась настолько удачной, что до сегодняшнего дня менялись только конструктивные решения самого насоса, но не его принцип работы.

Назначение масляного насоса – постоянная прокачка моторного масла по всей системе смазки двигателя. Если давление в масляной системе всегда стабильное, не приближается к минимальной или максимальной критической отметке, значит, масляный насос работает вполне нормально.

Признаки неисправности масляного насоса

Как и любая другая система с подвижными частями, масляной насос может выйти из строя.

О неисправностях в масляной системе будет сигнализировать лампа масла давления.

Причинами этого могут стать различные факторы, среди которых:

• снижение уровня масла в картере;
• поломка приборов, контролирующих давление;
• применение некачественного или неприспособленного для данного насоса масла;
• засорение масляного фильтра;
• поломка предохранительного или смазочного клапана;
• засорение самого масляного насоса и прочие проблемы.

Признаками проблем со смазочной системой становятся:

1. снижение давления масла;
2. увеличение его расхода.

Об этом обязательно просигнализирует контрольная лампа на приборной панели.

Следует отметить, что при снижении давления масла необходимо сразу прекратить использование автомобиля и заняться выяснением причин проблемы.

Устройство и принцип работы

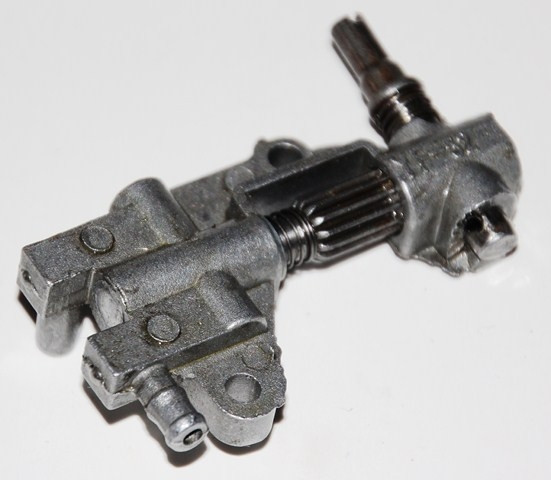

Масляная помпа устанавливается на боковой поверхности картера двигателя ближе к шестерне привода цепного инструмента. Насос представляет собой пластиковый или металлический корпус, внутри которого расположен цилиндр с плунжером.

Помпа крепится к картеру двигателя несколькими винтами, имеет отверстие для установки приводного вала. Встречаются конструкции с отдельными защитными крышками.

Вращение передается от ведущей шестерни цепи или непосредственно от носка коленчатого вала двигателя. Если используется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается непрерывно, вне зависимости от частоты вращения.

При работе двигателя часть крутящего момента передается на плунжер, который представляет собой стальной стержень. Часть детали, установленная внутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены 2 отверстия, служащие для забора масла из бачка и последующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с неподвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.

В устройство плунжера входит приводная шестерня, изготовленная из металла или пластика. В конструкции привода одна из шестерен изготовлена из мягкого материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.

При вращении детали происходит попеременное перекрытие отверстий на стенке цилиндра. При этом возникают колебания давления. За счет снижения давления происходит забор порции масла в полость цилиндра, которое потом выталкивается в смазочную магистраль. Поскольку частота вращения коленчатого вала составляет 5-12 тыс. об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.

В профессиональных пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.

Демонтаж головного блока

В некоторых ситуациях может потребоваться снятие монтажного блока. Обычно это вызвано перепадами напряжения или перегоранием части схемы. Также если на ВАЗ 2114 сгорают предохранители, причина может скрываться в окисленных или оплавленных дорожках, соединительных клеммах.

При вопросе, как снять блок предохранителей на ВАЗ 2114 необходимо придерживаться простой инструкции по демонтажу:

• разомкнуть минусовую клемму на аккумуляторе;
• с внутренней стороны салона потребуется отключить пять основных разъемов жгутов проводки;
• демонтировать крышку монтажного блока зажав две клеммы;
• на верхней стороне модуля отключается шестой контактный разъем;
• при помощи ключа №10 с переходником необходимо выкрутить крепление основного модуля;
• приподнять монтажную схему отверткой;
• с нижней стороны снять последние клеммные колодки;
• вынуть монтажное устройство.

Обратная установка выполняется в противоположном порядке. Простота процедуры вызвана тем, что все клеммы отличаются друг от друга и перепутать их расположение невозможно.

Симптомы неисправности — ошибка P0172

Что такое масляный насос в автомобиле

Работа автомобильного двигателя сопряжена с высокими нагрузками. Один из главных факторов, способствующих быстрому износу деталей и узлов – повышенное трение. Полностью его исключить невозможно. Однако можно свести к минимуму, что позволит существенно снизить интенсивность взаимодействующих друг с другом деталей и узлов. Для этого используют масло. Но для того, чтобы его применение было эффективным, необходимо равномерное его распределение.

Под воздействием естественное силы тяжести масло не может достичь элементов двигателя, которые необходимо смазать. Поэтому конструкция автомобиля предусматривает наличие такого узла, как масляный насос. Он создает повышенное давление, благодаря которому масло достигает своей цели.

Таким образом, главная задача устройства – обеспечение прокачки масла под достаточным напором по всей смазочной системе автомобильного двигателя.

Конструктивные элементы бензопил

Все бензопилы схожи по структуре, независимо от того, сделаны ли они в Европе (ECHO, Stihl, Husqvarna) или дома (Cedar, Urals) Основные элементы расположены внутри корпуса — топливный бак и двигатель, а снаружи — стартер, рукоятка, часть пилы (шины) с цепью. Резким рывком кабеля запускается двигатель, и это лезвие пилы.

READ Бензопила Урал 2 Регулировка Карбюратора

Для начала предлагаем вам ознакомиться с видеоклипами, в которых показано, как устроена бензопила и как она работает:

Время от времени в пилах возникают неисправности, требующие разборки. Что может случиться с таким простым механизмом, как бензопила? По крайней мере, следующее:

• Прекращает запуск;
• Начинается, но скоро останавливается;
• Он перестает функционировать в контексте;
• Теряет силу;

Большинство проблем связано с отказами двигателя (топливная система, система выпуска отработавших газов, зажигание, часть цилиндра с поршнем) или неисправностями других систем и компонентов (сцепление, цепной тормоз, шина, система смазки). Рассмотрим наиболее распространенные неисправности и способы их устранения.

Рабочая бензопила запускается одним рывком и не проходит резку

Маленький, но ответственный механизм

Как и другие насосы, масляный тоже занимается тем, что перекачивает жидкость. В его случае это жидкость смазочная, которая необходима для стабильной и долговечной работы такого сложного механического устройства, как двигатель внутреннего сгорания.

В большинстве случаев в моторе всё происходит следующим образом: для того чтобы масло попало к трущимся механизмам, его нужно подать к ним под давлением из резервуара, роль которого в системах с мокрым картером выполняет поддон силового агрегата, а с сухим – специальный бачок.

Попав к нужным элементам, смазка под действием неумолимой силы тяжести стекает вниз и её вновь и вновь необходимо подавать к деталям двигателя. Этим, по сути, и занят масляный насос.

Нужно отметить ещё один нюанс: в случае с мокрым картером – он просто нагнетает давление в смазочной системе, а у моторов с сухим картером выполняет сразу две роли – откачивает масло из поддона в маслобак и подаёт его под напором к механизмам двигателя машины.

В действие масляный насос приводится от коленвала или распредвала мотора, а это значит, отбирают для себя часть полезной мощности. Теперь нужно рассмотреть устройство масляного насоса.

Работа смазочной системы

Система питания дизельного двигателя- Устройство и неисправности

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

• неполнопроточного (параллельного) фильтра тонкой очистки масла;
• смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***
