Карбюратор ока

Модификация карбюратора оки

Из неопубликованного. Некоторые доработки улучшающие функциональность оковского карбюратора. Необязательные, но с ними лучше, чем без них. 1. Обратка. Обратка вобще присутствует на всех “современных” карбюраторах и по какой причине от нее отказались на ококарбе мне не понятно. Ведь даже прилив под нее имеется. А ведь благодаря обратке можно оку избавить от одной из ее болячек. Бензонасос в жару отказывает по причине того, что образующиеся пары бензина он не может прокачать, вот и отказывает. То есть бензин в нем не циркулирует постоянно. Игла в карбе запирается по необходимости, бензин дальше не идет и бензонасос просто молотит в холостую. Пока игла не откроется. Но за это время бензин в горячем насосе уже закипит. Или например шток бензонасоса неотрегулирован и имеет вылет больше нужного. Большое давление бензонасоса способно продавить иглу с поплавком и карбюратор зальет. У меня так случилось когда-то давно. Игла исправна, а коллектор был залит бензином. Или давлением рвет или сочится из под бензошлангов. С обраткой большого давления нет, все травится обратно в бак. Для того чтобы сделать обратку понадобится: сверло 1 мм, штуцер (выдернул из карба 08) (можно подходящую трубку). В приливе на крышке карбюратора сверлится отверстие.

И вставляется штуцер. У меня он сел с натягом. Но можно и на клей посадить. Хотя он и так не вылетит. Давления как я говорил уже не будет, все стравится в обратку.

Ленивую обратку лучше не делать, тащите бензопровод до бака. В БЖ я уже описывал как я прокладывал обратку до бака.2. Винт качества. Расположен он так, что не очень удобно к нему тянуться. Сделал выносной винт. Был у меня вот такой тросик сброса суточного одометра шестерочного спидометра.

Винт качества был вот так обрезан (пардон за качество фото. фоткал на жиклер 92,5) Резинка перенесена винт обточен

И он прекрасно соединяется с тросиком. Приклеен для надежности.

Вставлен в свое место и вкручен

И вот таким образом прикручен к крышке

Итог. Качество прекрасно регулируется без использования отвертки и даже без снятия кастрюли!3. Паровой эконостат. Сделал для эксперимента. Суть в том что на высоких оборотах смесь дополнительно обогащается вытягивая пары бензина из поплавковой камеры. В ококарбе это частично реализовано, так как воздушный жиклер переходной системы второй камеры выведен какраз в поплавковую камеру и забирает оттуда пары. Как раз на эту тему ходил ролик в ютубе, что то там про якобы огромную ошибку инженеров дааз выпустивших карбюратор один из жиклеров которого выходит в ПК. Типа его там заливает бензином, оттуда он выливается в коллектор и вобще там все неправильно. Так вот, ребята, поменьше слушайте таких бредней. Во время открытия второй камеры нужно обогащение, для этого есть переходная система второй камеры, которая к тому же с пользой обогащается парами из ПК. Так вот, возвращаясь к эконостату. Такая вещь присутсвует на инокарбах. Делал так. Вот выход вентиляции ПК изнутри

Вот снаружи

Я досверлил канал изнутри по диагонали и вставил туда медную трубку

Позже вертикальный срез я изменил на горизонтальный выходом кверху. В этом месте просверлено дополнительно балансировочное отверстие внутрь в ПК для того чтобы в ПК не создавалось разрежение.

В прокладке вырезал окошко

4. Маленькие изменения в системе подвода разрежения для экономайзера. Мне не очень нравилось что пришлось для забора разрежения к экономайзеру тянуть шланг к противоположной стороне карба. Я сделал его поближе. Вот здесь в районе заслонки второй камеры сделаны отверстия через перегородки сверлом 0,5

В наружнее отверстие вставлен штуцер. Получившаяся камера будет снижать пульсации разрежения.

Соединено силиконовой трубкой. Кстати здесь видно топливопровод от экономайзера, который я до этого сделал пвх трубочкой. Я его заменил таким же силиконом, посчитал что будет надежнее. В результате эксплуатации силикон здесь затвердел и стал жестким как пластмасса. Но не хрупким. В общем нормально.

Кстати недавно мне закралась мысль. Может я себе внушаю, что экономайзер здесь нужен. Ну поскольку окуха у меня имеет хорошие ездовые качества (для оки конечно). Двигатель капитален (об этом позже). Вот и думаю точно ли дело в нем. Для эксперимента отключил экономайзер. О, да. Дело в нем. Подкатываясь к небольшому подъему со светофором на четвертой и не высокими оборотами, привычно втопил газульку и как то неохотно машина стала набирать скорость. Для меня все очевидно. Нужная вещь. Ну и на последок тизер

Сервисы

ВАЗ 11113

Регулировка привода карбюратора

Выполняется при замене карбюратора

, а также при износе или замене деталей привода.

1. При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.
2. Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок.
3. Натяжение троса при полностью отпущенной педали проверяется так: оттягиваем трос на середине ветви возле карбюратора на величину около 10 мм, при этом дроссельные заслонки не должны открываться. Если оттянуть ветвь на большую величину (около 15 мм), они должны начать приоткрываться.

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка (см. также «Диагностика неисправностей двигателя«).

1. Снимаем крышку карбюратора (см. «Разборка карбюратора«,) и замеряем выступание игольчатого клапана над крышкой, которое должно составлять 10 мм. Если это не так, заменяем прокладку или клапан с прокладкой.
2. Установив поплавок нижней частью на ровную поверхность, измеряем расстояние от нее до центра оси поплавка. Оно должно составлять 23,1 мм. Регулируем размер подгибанием рычажка.
3. Измеряем расстояние от язычка до верхней плоскости поплавка, которое должно составлять 2,0 мм.
4. В качестве калибра можно использовать сверло.
5. Регулируем расстояние подгибанием язычка. При этом его опорная поверхность должна быть перпендикулярна оси игольчатого клапана.

Регулировка пускового устройства

Выполняется на снятом карбюраторе.

1. При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться. Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).
2. При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С (см. рис).
3. Этот зазор регулируем, поворачивая тонкой шлицевой отверткой винт на рычаге привода дроссельной заслонки.
4. При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора. При этом воздушная заслонка должна приоткрыться на пусковой зазор (см. таблицу выше). В качестве калибра используем сверло.
5. Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства. Вставив в прорезь тонкую шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.

Пусковое устройство: 1 — рычаг пускового устройства; 2 — дроссельная заслонка; 3 — упорный винт приоткрытия дроссельной заслонки; 4 — рычаг на оси дроссельной заслонки первой камеры; 5 — трос управления пусковым устройством: 6 — нижняя кромка паза кулачка; 7 — верхняя кромка паза кулачка: 8 — пружина воздушной заслонки; 9 — воздушная заслонка: 10-рычаг на оси воздушной заслонки; 11 — шток диафрагмы пускового иеханизма: 12 — диафрагма пускового механизма: 13 — упорный (регулировочный) винт диафрагмы; 14 — винт крепления рычага пускового устройства; В — пусковой зазор воздушной заслонки; С — пусковой зазор дроссельной заслонки.

Регулировка системы холостого хода

Выполняется при ТО, нарушениях в работе двигателя (см. «Диагностика неисправностей»).

1. Регулировка выполняется на прогретом двигателе. На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 820-900 мин-1 и содержание оксида углерода (СО) 0.5-1,2%, после чего напрессовывают на головку винта ограничительную пластмассовую втулку. Если поворотом втулок не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества устанавливаем частоту вращения коленчатого вала, а винтом качества — содержание в отработавших газах оксида углерода.
2. При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.
3. При повороте винта количества по часовой стрелке частота вращения коленчатого вала увеличивается.
4. При повороте винта качества по часовой стрелке содержание СО в отработавших газах увеличивается.

Очистка карбюратора от нагара и загрязнений

Большинство проблем с карбюратором возникает из-за некачественного топлива. Именно оно является причиной появления налёта, нагара. Оно же вызывает засоры топливных каналов. Для устранения всего этого придётся воспользоваться специальной чистящей жидкостью для карбюраторов. Она представляет собой баллончик со спреем. К баллону обычно прилагается комплект насадок для промывки каналов карбюратора. Есть множество производителей жидкости, но особой популярностью у автолюбителей пользуется жидкость HG3177, позволяющая идеально промыть карбюратор за несколько минут.

Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей

Инструменты и расходные материалы

• ветошь;
• несколько зубочисток;
• отрезок тонкой стальной проволоки длиной 30 см;
• баллон со сжатым воздухом;
• защитные резиновые перчатки и очки;
• комплект рожковых ключей;
• плоская отвёртка;
• жидкость для чистки карбюратора.

Последовательность действий

1. Снятый с автомобиля карбюратор полностью разбирается.

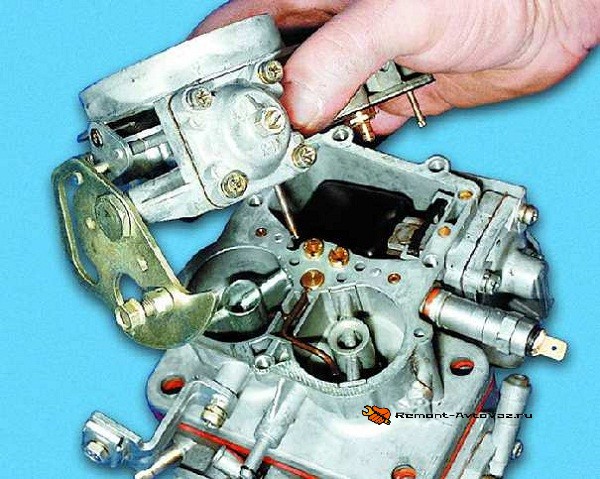

   Полностью разобранный и подготовленный к очистке карбюратор ДААЗ 1111 для автоомобиля ОКА

2. Все засорившиеся каналы и отверстия аккуратно прочищаются с помощью зубочисток. А если нагар слишком сильно приварился к стенкам топливного канала, то для его прочистки используется стальная проволока.
3. После предварительной чистки на баллончик с жидкостью надевается насадка с самой тонкой трубкой. Жидкость заливается во все топливные каналы и мелкие отверстия карбюратора. После этого устройство следует оставить в покое на 15–20 минут (точное время зависит от типа используемой промывочной жидкости и для его уточнения следует прочесть информацию на баллончике).

   Самая тонкая насадка на баллончик с жидкостью для промывки карбюраторов

4. Через 20 минут топливные каналы продуваются сжатым воздухом из баллончика.
5. Все остальные загрязнённые детали карбюратора обрабатываются жидкостью. Спрей распыляется без насадки. Через 20 минут детали тщательно протираются ветошью и производится обратная сборка карбюратора.

Что потребуется?

Единственная проблема, связанная с проведением настройки ГРМ, — это регулировочные шайбы. Дело в том, что профессиональный комплект их стоит достаточно дорого, поскольку он включает в себя шайбы с толщиной от 3,0 до 4,5 мм (с шагом всего 0,05 мм).

Но многие автомагазины продают эти шайбы по отдельности, поэтому цена одной шайбы невысокая. Только в процессе проведения работы придется делать все необходимые расчеты, отправляться в автомагазин, приобретать нужные по размерам элементы и закачивать сборку.

Помимо этого потребуется также наличие специальных приспособлений – инструмент для отжима клапана и фиксатора. Поскольку на «Оку» этот специализированный инструмент практически не встречается, то можно купить обычный – для ВАЗ-2108, и немного его доработать.

Инструмент для отжима состоит из трубки и отверстиями для закрепления на шпильках клапанной крышки, и ручки с изогнутым рычагом (заостренный на конце), соединенных через ось, что позволяет рычагу свободно двигаться.

Работает инструмент просто: на трубку надевается ручка с рычагом. Затем она фиксируется на шпильках клапанной крышки. Ручка свободно перемещается по трубке, что позволяет ее установить точно напротив кулачка. Рычаг устанавливается между кулачком и толкателем, при нажатии на ручку, он сжимает пружину клапана, и остается лишь установить фиксатор, чтобы толкатель удерживать в отжатом положении. Как все происходит можно будет увидеть ниже на фото.

Когда нужно проводить регулировку?

Регулировать зазор клапанов на «Оке», согласно рекомендации производителя, должны проводиться каждые 30 тыс. км. Но это далеко не точный показатель, поскольку многое зависит от условий эксплуатации. Так, смазочные материалы, топливо, климатические условия, особенности и интенсивность использования авто могут значительно повлиять на работу ГРМ, и выполнять работы по регулировке теплового зазора придется раньше.

Существует ряд признаков, указывающих на изменение теплового зазора:

• Повышение шумности работы мотора (звук работы установки схож с дизельным агрегатом);
• Падение мощности;
• Плохой запуск;

Некоторые отмечают, что повышается и расход топлива. Это так, но в «Оке» используется карбюраторная система питания (кроме моделей последнего выпуска, оснащающихся китайским 3-цилиндровым агрегатом), поэтому определить количество расходуемого топлива просто нереально, и такой признак изменения теплового зазора можно в расчет не брать.

Основные неисправности

К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.

Дополнительный шум могут вызывать повышенные клапанные зазоры. Устраняется регулировкой. Вибрация же имеет причину конструктивную и обусловлена работой всего 2-х поршней, которые имеют рабочий ход только за 2 оборота КВ, то есть в процессе работы 1 поршень проворачивает КВ на 360 о .

Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента

Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать

Сложности при запуске горячего 750 см 3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.

Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.

Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.

Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.

Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.

Как выбрать лампы

Стоит различать между собой четыре лампы, которые располагаются в блоке фары Приоры – ближнее и дальнее освещение, поворотник и габариты. Именно ближнее освещение должно вас заинтересовать. Комплектуется оно лампой Н7. Все освещение представлено галогенной оптикой.

В некоторых случаях, когда наступает необходимость заменить оптику, водители решают установить альтернативные варианты, но соблюдение заводских стандартов все же станет более надежным выбором.

Что касается ценовой политики, лампа ближнего света обойдется в 250-500 рублей в среднем.

Характеристики различных галогенных ламп могут отличаться между собой, особенно пристально стоит относиться к параметрам, которые соответствуют приборам ближнего освещения. Все необходимые параметры и сертификаты должны быть указанны на упаковке в свободном доступе. Световой поток, например, ограничен рамками государственного стандарта и должен соответствовать диапазону в 1350-1650 люмен. Если характеристика неподходящая или о ней нет никаких сведений, откажитесь от приобретения такой продукции.

Модели карбюраторов для автомобилей ОКА

Существует несколько модификаций автомобилей ОКА. Самой первой машиной этой марки была модель 1111. Её выпускали на заводах ВАЗ и КамАЗ. Эта модель имела объём двигателя 0.65 литра и комплектовалась карбюратором марки ДМЗ, который производился на автоагрегатном заводе в Димитровграде.

Основные элементы карбюратора ДААЗ 1111 для автомобиля ОКА

Затем появилась новая модель автомобиля ОКА — 11113. Объём двигателя у этой машины был чуть больше и составлял 0.75 литра. Соответственно, немного изменился и карбюратор. На модель 11113 устанавливаются карбюраторы ДААЗ 1111. Это устройство производится на том же заводе в Димитровграде. От своего предшественника этот карбюратор отличается лишь увеличенным размером смесительной камеры. Во всём остальном устройство не претерпело никаких изменений.

Конструкция и составные части

Карбюратор «Ока» — двухкамерный, с электромагнитным клапаном холостого хода (ХХ). Этот клапан является единственной электронной составляющей.

Карбюратор «Ока» включает в себя 3 основных части:

• Крышка;
• Основной корпус;
• Корпус дроссельных заслонок.

Между собой указанные компоненты соединяются болтами.

Статья в тему — Регулировка клапанов ОКА 11113

Крышка

В крышке размещены штуцеры для подсоединения магистралей подачи топлива от насоса и слива излишков (обратка). Для дополнительно очистки подающегося бензина, под штуцером подачи установлен небольшой сетчатый фильтр.

В один из колодцев крышки установлена воздушная заслонка, ось которой тросиком соединяется с рукояткой принудительного обогащения топливовоздушной смеси, устанавливаемой в салоне (так называемый «ручной подсос»).

Также на крышке располагаются шпильки для фиксации корпуса фильтра.

Основной корпус

Главная рабочая часть карбюратора.

В ней располагается:

• ГДС (главная дозирующая система) с диффузорами;
• поплавочная камера;
• Ускорительный насос;
• Экономайзер и инерционным обогатителем;
• Система ХХ с электронным клапаном;

Эта составляющая предназначена для дозирования количества топлива в зависимости от режима работы мотора и подмешивания бензина в воздух, обеспечения стабильного функционирования силовой установки на ХХ.

Корпус заслонок

В корпус дросселей установлены две заслонки (1-й и 2-й камер). Конструктивно сделано так, что трос, идущий от педали газа, соединяется с рычагом оси только заслонки первичной камеры. Воздействие на вторую заслонку осуществляется посредством рычагов, соединяющих между собой обе заслонки.

Из-за такого устройства, заслонки открываются асинхронно, то есть, сначала срабатывает дроссель 1-й камеры, который тянет за собой заслонку 2-й камеры. Это позволяет при малых нагрузках на двигатель как бы отключать 2-ю камеру для экономии топлива.

Регулировка поплавкового механизма карбюратора

Регулировка поплавкового механизма — весьма ответственная и в то же время несложная операция при обслуживании карбюратора. В силу особенности конструкции поплавкового механизма допускаемые здесь ошибки наиболее часто являются причиной его неудовлетворительной работы.

Регулировка выполняется при снятой крышке и включает в себя две операции:

— проверку степени выступания шарика иглы;

— регулировку положения язычка кронштейна поплавка.

Первую операцию выполняют с целью выяснения состояния демпфирующего шарика иглы и определяемой этим возможностью выполнить последующую регулировку. При этом на снятой с карбюратора крышке замеряют расстояние от плоскости прокладки до выступающего из иглы шарика. Нормальным считают расстояние 10 мм. При меньшем размере можно установить под седло иглы дополнительную прокладку.

Перед проверкой уровня топлива предварительно отверните винты крепления крышки карбюратора, оставляя завернутыми два средних винта. Кроме того, ослабьте винт крепления хомута на топливном шланге. Затем вручную подкачайте топливо бензонасосом до полного заполнения поплавковой камеры; по возможности быстро, чтобы исключить проникновение «лишнего» топлива в поплавковую камеру, снимите шланг с топливоподводящего штуцера.

При несоответствии замеренной величины табличным данным, подогните язычок поплавка; для понижения уровня язычок отогните вверх, для повышения — вниз. Перед повторной проверкой уровня резиновой грушей или шприцем удалите топливо из поплавковой камеры хотя бы на треть.

Один раз правильно выполненная регулировка поплавкового механизма сохраняется весьма долго, нарушаясь чаще всего по причине неаккуратного обращения со снятой крышкой, а также вследствие естественного изнашивания трущихся деталей механизма: запорного конуса иглы, ее седла, язычка и оси кронштейна.

В эксплуатации обычно нет необходимости специально разбирать исправно работающий карбюратор для проверки регулировки, достаточно совместить ее контроль с очередной очисткой поплавковой камеры и воздушных жиклеров.

Установка карбюратора на «Оку»

Обратная установка карбюраторного механизма на автомобиль после чистки и ремонта может представлять собой трудоёмкую процедуру. Для того чтобы силовой агрегат работал в нормальном режиме, необходимо правильно подключить все составляющие карбюратора и надёжно их зафиксировать.

Начало работы по установке ДААЗ-1111 основано на установке прокладки. Элемент надевается на шпильки и плотно прижимается к поверхности впускного коллектора. После чего на своё место устанавливается сам карбюратор:

Сначала вкручиваются две гайки крепления на передней стороне.

С задней стороны закручиваются другие две гайки, после чего в прежнее положение можно вернуть клапан экономайзера.

Первым делом подключается патрубок, который подаёт в механизм горючее. Рекомендуется для его фиксации использовать новый хомут.

Далее подсоединяется шланг вакуумного регулятора.

Разъём, который идёт от мотора, подключается к клапану экономайзера принудительного холостого хода. Перед подключением целесообразно убедиться в том, что разъём чистый и не имеет деформаций.

К штуцеру подсоединяется шланг вентиляции картера.

Наконечник промежуточной тяги рычага прикручивается к соответствующему месту на карбюраторе.

Тяга привода возвращается на место и подключается к магистралям.

Далее рекомендуется установить воздушный фильтр на место и проверить работоспособность системы. Если в местах соединений выступает бензин, нужно ещё раз тщательно выполнить протяжку.

Все работы рекомендуется выполнять при естественном освещении или при хорошем искусственном свете

Как очистить карбюратор

Прежде чем заняться регулировкой карбюратора на Оке, его нужно обязательно почистить. Именно загрязнения являются основной причиной нестабильной работы двигателя на этих машинах.

Карбюраторный узел со временем засоряется. Особенно если использовать топливо низкого качества. Грязь проникает в жиклеры, а также топливные каналы.

Это может повлечь за собой такие симптомы:

• пропажа холостого хода;
• двигатель не набирает обороты;
• возникает эффект троения ДВС;
• увеличивается расход горючего;
• из выхлопной трубы поступает дым чёрного цвета.

Во многих таких ситуациях серьёзный ремонт не нужен. Достаточно просто почистить систему, а затем заняться регулировкой карбюратора на Оке 11113.

Практика показывает, что чаще всего засоряются каналы ГДС, когда двигатель не набирает обороты в условиях открытия заслонки первой камеры. Хотя при этом холостой ход не пропадает.

Тут следует удалить загрязнения с помощью сжатого воздуха, не снимая карбюратор.

Смысл в следующем:

• заглушить двигатель Оки и поднять капот;
• снять корпус воздушного фильтра;
• насосом, грушей или компрессором продуть каналы от ГДС;
• запустить двигатель;
• проверить стабильность его работы.

Если поведение стало нормальным, тогда фильтр ставится на место и машина продолжает эксплуатироваться. Если нет, тогда нужно продуть ещё раз.
