Что за хитромудрое устройство

Установка доводчиков стеклоподъемников

Теперь можно начинать работы. С учетом того, что питается механизм от бортовой сети, требуется подведение следующих проводов: “масса” и “плюс”. Инструкция к устройству содержит схему, в соответствии с ней определяются провода, переносящие напряжение на электромотор, и производится врезка проводки от модуля.

Отдельные выходы предусматриваются для разных дверей, их можно отличить по расцветке. Необходимо разрезать в желаемом месте провод, протянутый к электромотору от клавиши, и присоединить модульную проводку к обоим концам. Так осуществляется подключение доводчика стеклоподъемников.

Особое значение имеет правильный подбор проводов, так как всего их два с каждой стороны: через один производится опускание стекла, через другой — его поднятие. Ошибка при выборе приведет к автоматическому открыванию при постановке на сигнализацию.

Затем требуется подсоединить провод, через который будет идти сигнал от охранной системы. При этом после включения сигнализации импульс должен дойти до устройства за несколько секунд.

Импульс может быть отрицательным или положительным в зависимости от типа системы. Потому это необходимо узнать заблаговременно, чтобы избежать сложностей при монтаже.

Доводчик стеклоподъемников на 4 стекла имеет универсальную конструкцию, в которой присутствует два выхода под импульсы.

Как работает доводчик стеклоподъемников в автомобиле?

Автомобильные доводчики стёкол на сегодняшний день пользуются большой популярностью, так как это автоматизированное устройство удобно и функционально; водителям не приходится проверять, закрыты ли все окна машины, поставленной на сигнализацию. Если ранее доводчики были привилегией только премиум-класса, то сейчас этот механизм универсален и доступен. Эта статья расскажет, что такое и как работает доводчик стёкол.

Интересно! Первые противоугонные системы срабатывали с помощью ведущего вала. В момент угона автомобиль захлёбывался воем сирены, взывая о помощи.

Принцип работы доводчика стекол

Доводчик – это электронный блок, подключённый к системе сигнализации или центральному замку и системе управления стеклами.

Он располагается между электромотором, обеспечивающим движение стекол, и клавишами управления. Принцип работы доводчика стёкол несложен: через блок проходит напряжение, передаваемое к мотору от клавиш. При этом механизм не включается при закрывании и открывании, в обычной работе без установки на режим охраны. Во время подключения сигнализации на блок поступает сигнал с устройства, мотор заряжается и поднимает стекло на двери.

Знаете ли Вы? В машине, принадлежащей Аль Капоне, стёкла были пуленепробиваемыми, их толщина составляла два сантиметра.

Какие бывают доводчики

Сложность выбора модуля доводчика заключается в определении количества подопечных ему стёкол. Выпускаются и есть в продаже механизмы, отвечающие за закрытие двух, четырёх стёкол. Далее, следует уточнить, есть ли система управления стёклами на задних дверцах авто.

Несложные модули отвечают за стёкла только в режиме охраны автомобиля. Устройства интеллектуальных доводчиков стёкол могут обладать ещё рядом функций: запоминать положение стёкол и возвращать их в исходное после отключения сигнализации, возвращать в прежнее положение, если стекло наткнулось на преграду. Функции модуля можно настроить самому по желанию.

Внимание! Все возможности многофункционального устройства могут не понадобиться, а настройка механизма сложна в обслуживании, и стоимость значительно превышает цену обычного

Установка и подключение доводчика стекол

Рассмотрим подключение доводчика стёкол, действующего на две двери.

Для самостоятельной установки потребуются: набор отвёрток, нож, изолирующая лента и тонкие кусачки.

Для начала отключите зажигание и убедитесь, что стёкла при этом открываются и закрываются при нажатии кнопки. Если нет, удалите из блока предохранителей реле и установите на его место перемычку.

Блок доводчика стёкол устанавливают в водительской двери. Чтобы снять обшивку, необходимо сначала открутить винты дверной ручки и снять её. Освобождая дверь от обшивки, будьте аккуратны, так как в ней находятся блоки с идущими к двери проводами. Модуль крепится одним винтом-саморезом к металлической пластине, и фиксируется на основе двери.

Важно! При раздельных системах, расположенных на двух дверях, установка под приборной доской более приемлема. К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его

К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его.

Выясните, какие провода передают напряжение от кнопок управления к электромоторам.

К доводчику прилагается инструкция со схемами. Определите места врезки проводов блока и проводов питания, в схеме они различаются разными цветами.

Внимательно проверьте, правильно ли выбраны провода. От кнопок включения к электромотору проходит два провода: один под напряжением поднимает стекло, второй опускает. Если вы их перепутаете, то в режиме охраны стёкла автоматически откроются.

Затем подключайте провод, передающий импульс от блока системы охраны доводчику.

Доводчик стёкол для автомобиля – механизм неординарный: у него есть выход и под положительный, и под отрицательный импульс, не перепутайте их.

Перед тем, как заизолировать и убрать провода,проверьте работоспособность доводчика. Работа завершена, соберите двери, установите ручки и пользуйтесь.

По тому же методу производится подключение доводчика стеклоподъёмников на 4 стекла. Отличие от простого устройства – только в количестве врезок в проводку.

Каждый водитель, который разбирается в электрике и умеет читать схемы, может самостоятельно провести установку доводчика стёкол на своей машине.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Установка доводчика стекол

В комплектацию устройства при покупке обязательно входит схема подключения доводчика стекол. Поэтому все дальнейшие работы необходимо выполнять в точном соответствии с ней. Непосредственно блок доводчика стекол можно устанавливать в любом месте в салоне автомобиля. Чаще всего его монтируют под обшивкой дверей или под передней панелью. Главное, что в данном случае необходимо учесть, это надежную защиту прибора от попадания на него влаги.

Для работы вам понадобятся следующие инструменты:

• крестовая и плоская отвертки;
• бокорезы и плоскогубцы;
• изолента и/или термоусадка.

Теперь перейдем непосредственно к вопросу о том, как подключить доводчик стекол… Как указывалось выше, в первую очередь необходимо изучить имеющуюся схему. Для простоты понимания рассмотрим доводчик, предназначенный для работы с 2 стеклоподъемниками. Его типовая схема подключения будет выглядеть следующим образом:

В зависимости от конструкции корпуса модуль крепится на один или два самореза (хотя могут быть и другие варианты). В случае, если вы примите решение установить доводчик под обшивкой водительской двери, будьте осторожны при ее демонтаже. Под обшивкой проложено много различных проводов, обеспечивающих работу стеклоподъемников и центрального замка. Непосредственно для работы вам понадобится крестовая отвертка, с помощью которой необходимо открутить крепежные винты и снять обшивку (монтаж панели может отличаться у разных автомобилей).

Схема подключения доводчика стекол подразумевает коммутацию к его модулю трех проводов — питания («плюса»), массы («минуса») и сигнального провода, который подключается к сигнализации автомобиля (вместе с центральным замком). Как правило, электросхема доводчика имеет собственный предохранитель. Он необходим для защиты прибора от возможного скачка тока при возникающих коммутационных процессах или аварийных ситуациях.

Установка доводчика на ВАЗ Калину

Самый сложный момент при подключении доводчика стекол заключается в том, что необходимо делать врезку в провода, идущие к электроприводу стеклоподъемника. Места врезки можно посмотреть на приведенной выше схеме

При этом важно не перепутать «плюсы» и «минусы» на существующей схеме и подключаемом приборе. В противном случае направление вращения двигателя, а значит и движения стекол, будут противоположными

Другими словами, при установке машины на сигнализацию доводчики будут не закрывать, а открывать стекла.

Что касается доводчика, рассчитанного на работу с четырьмя стеклами, то подход будет тот же. Единственное отличие в данном случае — большее количество проводов. Если для доводчика 2 стекол используется три провода для питания и управления, а также четыре для подъема стекол (два на каждый стеклоподъемник), то есть, всего семь штук, то в случае доводчика 4 стекол их количество увеличится еще на четыре (еще по 2 провода на каждый дополнительный привод).

После того как вы выполните подключение соответствующих проводов, не забудьте хорошо их заизолировать. Можно использовать для этого монтажную изоляционную ленту или так называемую термоусадочную трубку (изолирующий материал, который «усаживается» под воздействием на него высоких температур, например, портативной газовой горелки). Для надежности можно использовать оба материала.

Дверную панель на дверь автомобиля устанавливайте лишь после того, как проверите работоспособность схемы. Смонтированные провода спрячьте под панели таким образом, чтобы, во-первых, они не мешали водителю и пассажирам, а во-вторых, их нельзя было повредить. Для этого можно использовать пластиковые стяжки, изоленту, гофрированные монтажные трубки и так далее.

Установка доводчика стекол на HYUNDAI CRETA

Монтаж доводчика на AUDI 80

Как видите, установить доводчик стекол несложно. Главное, выполнить подключение модуля согласно схемы, а после этого аккуратно заизолировать провода и спрятать их.

Монтаж доводчика

Перед началом установки необходимо изучить систему управления доводчиками. В устройстве принцип работы этой системы управления предельно простой: кнопки осуществляют коммутацию напряжения на подъемных двигателях. Весь подъемный механизм обслуживается всего лишь двумя проводами

, они различаются по цвету: серый и синий. В том случае, когда осуществляется подача коммутационного напряжения на провод, который обладает синей окраской — происходит подъем стекла, установленного в двери.

При подаче необходимого напряжения на серого цвета провод — производится опускание всего стекла, тем самым производится открывание.

Подключение доводчика стеклоподъемников к сигнализации — процесс не очень сложный и требует только минимальных знаний в области автоэлектрики. Все работы стоит выполнять очень аккуратно, чтобы не замкнуть сеть

, либо же не сломать сам доводчик.

При выполнении монтажа, блок управления и все его коммуникационные элементы устанавливаются в двери водителя. Это вызвано тем, что основное управление осуществляется водителем, и все кнопки должны быть рядом.

После того, как блок управления был размещен во внутренней части двери нет необходимости устанавливать дополнительные провода и выводить их наружу.

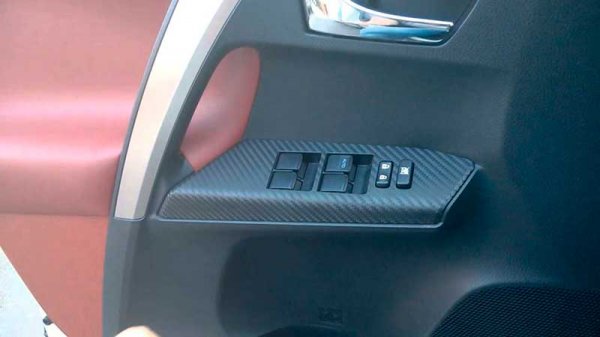

Сам блок желательно устанавливать как можно ближе к панели

, на которой расположены кнопки управления. Существует категория людей, которые отдают предпочтение установке блока не в саму дверь. Такая операция создает дополнительные проблемы, необходимо тянуть дополнительные провода к двери водителя, так как панель управления находится именно там. Кроме неудобства еще и существенно замедляется работа механизма подъёма стекла, из-за частичной потери напряжения.

Установка простого доводчика

Чем больше функций и количество дверей, с которыми будет работать модуль, тем сложнее его будет включить в схему электропитания автомобиля.

Далее кратко рассмотрим, как подключить простой модуль, действующий на две двери.

Такой доводчик без проблем можно будет установить и самому.

Из инструментов потребуется немного:

Вначале нужно определиться с местом установки устройства.

Если у автомобиля имеется только одна система управления стеклами, установленная на водительской двери, но отвечающей и за открытие стекла на пассажирской двери, то лучше будет установить модуль внутри этой двери.

Если же системы раздельные и расположены на двух дверях или клавиши управления расположены на центральной консоли или тоннеле, то оптимальной будет установка под приборной доской.

Установка и подключение.

После выбора места установки можно приступать к монтажу и подключению.

Модуль должен быть запитан от бортовой сети авто, поэтому к нему должен быть подведен «плюсовой» провод, а также «масса».

Затем нужно выявить провода, которые передают напряжение от клавиш управления к электромоторам.

По схеме, прилагаемой с доводчиком, производится врезка проводов от модуля в проводку питания.

Для каждой двери предусмотрены свои выходы в модуле и отличаются они расцветкой проводов.

Получается, что провод, идущий от клавиши к электродвигателю, в удобном для подключения месте разрезается и к каждому из концов провода подсоединяются провода модуля.

Таким образом производится подключение модуля к системе управления стеклами.

Важно правильно выбрать провода, поскольку от клавиш к электромотору их идет два – при подаче напряжения на один из них, производится подъем стекла, а при подаче на второй – опускание. Если модуль ошибочно подключить к проводу опускания, то при постановке авто на охрану, стекла автоматически откроются

Если модуль ошибочно подключить к проводу опускания, то при постановке авто на охрану, стекла автоматически откроются.

Далее нужно подключить к доводчику провод, который будет передавать импульс от модуля системы охраны. Причем нужен импульс, который будет передаваться на модуль в течение нескольких секунд после постановки авто на охрану.

У разных систем применяются положительные или отрицательные импульсы. Поэтому перед подключением следует узнать, какой импульс рассылает установленная на авто система.

Доводчики же являются универсальными, поэтому у них есть выход под положительный и отрицательный импульсы, главное не перепутать.

После подключения всей проводки, перед убиранием всех проводов, лучше проверить работоспособность доводчика.

Если все работает нормально, останется только качественно заизолировать все врезки проводов, а затем убрать их из виду.

Подключение доводчика на 4 двери производится по такому же принципу, только врезок в штатную проводку будет больше.

Установка доводчика своими руками

Схема установки блока достаточно проста. Чем больше дверей, дополнительных функций, тем больше понадобится время на монтаж. Механизм устанавливается в любом месте внутри салона машины. Чаще устройство монтируют под:

• дверной обшивкой;
• панелью автомобиля спереди.

Что потребуется

В комплект входит схема подключения. При монтаже необходимо неукоснительно следовать рекомендациям, особенно если вы устанавливаете устройство своими руками. Из дополнительных инструментов потребуется:

• плоская отвертка;
• крестовая отвертка;
• плоскогубцы;
• изолента, двусторонний скотч;
• бокорезы.

В редких случаях может понадобиться термоусадка. Замените термоусадочной трубкой изоленту либо используйте совместно.

Пошаговая инструкция

При самостоятельном монтаже датчика на автомобиль трудно избежать ошибок. Это касается людей, не обладающих навыками механика. Рекомендуем придерживаться пошаговой инструкции:

1. Включите зажигание автомобиля. Проверьте нормально ли работает блок управления стеклоподъемником. Заметили неисправности — замените реле специальной перемычкой.
2. Снимите дверную обшивку автомобиля водительского сидения.
3. Установите устройство на каркас.
4. Соедините проводку автомобиля, основной блок. Это важная часть монтажа. Соедините красный провод датчика с белым. Последний ведет к любой кнопке двери. Тем самым доводчик подключится к системе подачи тока.
5. После подключения блока необходимо соединить черный провод с массой либо подключить кабель к проводу, ведущему к ней.
6. Соедините желтый либо белый провод с центральным автомобильным замком.
7. Возьмите провод, регулирующий подъем автомобильных стекол, разрежьте его пополам. Соедините 4 кабеля.
8. Теперь необходимо разрезать провод оранжевого цвета. Подключите кабель к клавишам доводчика.
9. Повторите процедуру для кабелей синего, зеленого цветов.
10. Проверьте целостность соединения проводов.
11. Пропаяйте кабели.
12. Заизолируйте схему.
13. Соберите дверную обшивку, проверьте работу автомобильной сигнализации.

Схема подходит для большинства моделей автомобилей, рамочных и безрамочных стекол. Перед монтажом обязательно прочтите инструкцию. Руководство прилагается к устройству, написано на двух языках.

Что делать если не работает доводчик стекол

Режим «прозвонки» на мультиметре

Иногда возникают ситуации, когда модуль доводчика стекол перестает работать. К сожалению его ремонт вряд ли возможен, и при его выходе из строя целесообразнее купить и установить новый. Особенно, учитывая его невысокую цену. Однако перед тем, как поставить «смертельный» диагноз устройству, все же попробуйте проверить работу всей схемы.

В первую очередь необходимо «прозвонить» питающие и сигнальные провода с целью выяснения их целостности. Выполнить это можно с помощью тестера. Помните, что в электросети стандартного легкового автомобиля напряжение составляет 12 В постоянного тока. Поэтому прибор необходимо включить в соответствующий режим (в английской аббревиатуре постоянный ток обозначается как DC). Для «прозвонки» проводов мультиметр устанавливают в режим измерения сопротивления или в специально предназначенный для этого режим (на моделях, оборудованных звуковым динамиком, обозначается изображением музыкальной ноты, звуковых волн или динамика).

Проверка предохранителя

Проверить предохранитель можно двумя способами — измеряя напряжение в цепи или его сопротивление. В первом случае алгоритм действий будет следующим:

Проверка предохранителя мультиметром

1. Устанавливаем мультиметр в режим измерения постоянного напряжения (DC) с пределом около 20 В (зависит от модели мультиметра).
2. Включаем зажигание.
3. Одним щупом прикасаемся к «приходящему» контакту (на который приходит «+» от аккумулятора), а вторым к «массе» в блоке предохранителей или попросту к корпусу машины.
4. Если на «приходящем» контакте напряжение есть, то на экране мультиметра вы увидите значение напряжения 12 В (оно может колебаться в пределах 2. 3 В в одну или другую сторону). Если же на «приходящем» контакте напряжения нет, то необходимо искать обрыв цепи от блока предохранителей до аккумулятора.
5. Если напряжение на предохранитель приходит, то нужно проверить «отходящий» контакт. Для этого одним щупом прикасаемся к нему, а другим к «массе». Если напряжение есть, значит, предохранитель целый, в противном случае он вышел из строя.

Проверка предохранителя путем измерения сопротивления выполняется по следующему алгоритму:

1. Установить мультиметр в режим измерения сопротивления или «прозвонки» (второй режим предпочтительнее, однако он есть не на всех моделях мультиметров).
2. При выключенном зажигании демонтировать предохранитель из его посадочного места.
3. Одним щупом прикоснуться к одному контакту предохранителя, а другим к другому.
4. Если предохранитель целый, то значение сопротивления будет равно 0, в режиме «прозвонки» мультиметр подаст звуковой сигнал. Если же предохранитель перегорел, то значение сопротивления будет равно бесконечности, а в режиме «прозвонки» звуковых сигналов не последует.

В случае, если корпус предохранителя выполнен из прозрачного пластика, то можно оценить его состояние визуально. В работающем предохранителе проволока, находящаяся внутри, будет целая, а в вышедшем из строя — разорванная.

Проверка цепи

Если предохранитель целый, то следует проверить цепь питания за ним. В данном случае невозможно дать однозначных рекомендаций, поскольку все зависит от конкретной модели доводчика, метода монтажа проводов, модели машины и так далее. Для начала вы должны визуально осмотреть целостность изоляции и непосредственно проводов, которые идут от блока доводчика до электропривода стеклоподъемников. Осматривать нужно тщательно, особенно в местах, где провода стянуты в жгуты пластиковыми стяжками, а также на их изгибах. Проверьте, не перетерся ли какой-нибудь из них.

Если визуальный осмотр не дал результатов, то необходимо «прозвонить» цепь. Делается это также с помощью мультиметра. Приблизительный алгоритм действий:

1. Образно разделить цепь от модуля доводчика до кнопок управления на несколько участков.
2. На каждом из этих участков «прозвонить» провода питания и управления (если с некоторыми проводами сделать это невозможно, то стоит ограничиться визуальным осмотром).

В случае, если вы визуально или с помощью мультиметра нашли повреждение на проводах, попытайтесь отремонтировать их. В случае повреждения изоляции можно воспользоваться изолентой или термоусадкой. Если провод оборвался — смонтируйте новый (с аналогичной площадью поперечного сечения).

Как установить доводчики стекол самостоятельно?

Для крепления и подключения агрегата могут понадобиться:

• отвёртки: стандартная и крестовая;
• пассатижи и кусачки;
• изоляционный материал.

Для подключения устройства потребуется подсоединить к нему следующие провода:

• питание модуля + 12 В;
• минус (масса);
• вход управления модулем;
• питание подъёма стёкол (по 2 провода на каждое).

Разумеется, места соединения проводов должны быть хорошенько заизолированы. Для этой цели подойдут монтажная изолента либо термоусадочная трубка, «усаживающаяся» под влиянием тепла, исходящего, например, от переносной газовой горелки. Для надёжности можно задействовать оба варианта.

Описание модуля автоматического поднятия дверных стекол

Доводчик стекол (ДС) — это механизм, основное назначение которого заключается в автоматическом закрытии стекол автомобиля при активации противоугонной системы. С помощью ДС водитель может не переживать о том, закрыты ли стекла в его машине или нет.

Принцип действия

Вкратце рассмотрим принцип действия ДС. Блок управления устройством подключается к механизму управления автомобильной сигнализацией, а также электрическим стеклоподъемникам. Сам модуль располагается на участке между электромотором стеклоподъемников и управляющим блоком. Как вы уже поняли, эксплуатация ДС возможна только в том случае, если автомобиль оснащен электрическими подъемниками стекол.

При активации противоугонной системы на электрический мотор через управляющий модуль подается напряжение. Непосредственно доводчики не используются в момент открытия и закрытия стекол, только тогда, когда водитель включает автосигнализацию. При включении сигналки на узел подается напряжение, в итоге электромотор получает питание и поднимает механизм подъемника.

Что касается многофункциональных установок, то такие системы позволяют выполнять такие функции:

1. При правильной настройке возможно управление несколькими стеклами одновременно, причем или в одном, или в разных направлениях.
2. Также можно настроить функцию автоматического возврата стекол в исходное положение, то есть сначала доводчики закроют окна, а после отключения сигналки откроют их, возвратив в начальное состояние. Но нужно учитывать, что использование такой функции актуально в том случае, если противоугонная система была включена не больше, чем два часа назад.
3. При включении автомобильной сигнализации ДС может автоматически произвести блокировку управления кнопкой поднятия и опускания стеклоподъемников.
4. В функциональных устройствах автовладелец может настроить управляющий модуль таким образом, чтобы он мог работать с разными типами, а также конструкциями стеклоподъемников.
5. Помимо этого, если возникнет необходимость, автовладелец сможет самостоятельно подключить и настроить дополнительные клавиши управления подъемниками (автор видео — канал AA00015).

Разновидности

Теперь рассмотрим виды систем ДС — в зависимости от конструктивных особенностей, доводчики могут использоваться для выполнения определенной функции или быть многофункциональными:

1. Если речь идет о многофункциональных системах, то в данном случае для включения автомобильной сигнализации узел сможет запомнить точное положение стекол. Кроме того, если при закрытии стекла появится препятствие, ДС автоматически вернет его в начальное состояние. Блок управления может иметь дополнительные опции, к примеру, вы сможете при необходимости отключить или полностью сбросить настройки. Как показывает практика, большая часть функций в многофункциональных ДС по факту не используется автовладельцами, поэтому есть смысл отдать предпочтение более простым системам. Тем более, что их стоимость будет на порядок ниже.
2. Более простые ДС позволяют только поднимать стеклоподъемники при включении автомобильной сигнализации. Разумеется, никаких дополнительных опций такие системы не имеют (автор видео — канал China and not Only).

Особенности

Теперь рассмотрим основные особенности таких систем. При установке ДС автомобилисту предстоит столкнуться с определенными трудностями, в частности, если речь идет о многофункциональных системах, а также доводчиках на 4 стекла. В том случае, если в машине имеется только один блок управления подъемниками, расположенный на водительской двери и использующийся для работы с пассажирской дверью, то модуль ДС устанавливается на ней.

Если в вашем авто данная система разделена либо управляющий модуль расположен на приборной панели или на тоннеле, идущем от консоли к задним сиденьями, то модуль лучше поставить под рулем. Этот вариант более оптимальный. Также учтите, что если с использованием кнопки стекла будут подниматься с трудом или вовсе не подниматься, то применение доводчиков не поможет — механизм в любом случае придется снимать и ремонтировать.

Инструкция по установке устройства своими руками

Как самостоятельно произвести монтаж доводчиков в автомобиль:

1. Для правильной работы механизма сначала надо обеспечить его питание, соответственно, к нему нужно будет подключить положительный и отрицательный провода. Блок управления ДС монтируется либо в двери, либо под приборной панелью, в районе рулевого колеса. Перед установкой внимательно изучите инструкцию, которая идет в комплекте к ДС, в ней должна быть приведена схема, а также рекомендации, касательно подключения. С учетом этой схемы автомобилист должен произвести укладку проводки, по которой будет осуществляться передача сигнала на электрический мотор.
2. Кроме того, в комплекте с ДС идут и специальный выходы для дверей, они отличаются по цветовой маркировке. В том месте, где кабель будет проходить от электродвигателя к клавишам управления, нужно сделать соответствующее отверстие, а затем подсоединить к обоим кольцам модульные кабеля. Выполнив эти действия, вы сможете произвести монтаж ДС.
3. Одним из основных моментов при выполнении этой задачи является подбор провода — их может быть один (только для поднятия) или два (для поднятия и опускания), по одному с каждой стороны. Один из проводов используется для поднятия подъемника, а другой — для его возвращения в начальное положение после отключения противоугонной системы. Будьте внимательны на этом этапе, поскольку если действия будут выполнены неверно и вы спутаете провода, то подъемники будут опускаться при установке машины на сигналку.
4. Когда эти действия будут выполнены, нужно будет подсоединить провод, по которому будет подаваться сигнал от управляющего модуля автосигнализации. Этот импульс должно поступать до блока ДС не более, чем за 1-2 сек. Непосредственно сам импульс может быть как положительным, так и отрицательным, в данном случае все зависит от конкретной системы. Поэтому нужно заранее уточнить этот момент, чтобы не столкнуться с проблемами при установке и подключении.

 Загрузка …

Как подключить доводчик стекол к сигнализации?

Установка и подключение доводчиков:

Монтаж устройств производится в дверях машины, для этого демонтируются их обивка. Доводчики питаются от бортовой сети машины, к девайсу надо подвести положительный контакт и массу

Важно, чтобы электроцепь, с которой соединен доводчик, была активной при отключенном зажигании.
С помощью тестера определяются электролинии, предназначенные для подачи напряжения от управляющих кнопок на электрические двигатели стеклоподъемников.
В соответствии со схемой подключения доводчиков выполняется врезание кабелей от блока управления на электроцепь питания. Для соединения с дверьми используются выходу в устройстве, они имеют разную расцветку

Кабель, который идет от управляющей кнопки к электрическому мотору, врезается к концам электролинии. К электроцепи подключаются контакты блока.
При соединении надо правильно подобрать кабели, от управляющих кнопок к электрическому мотору их идет по два. Когда подается напряжение, одна из электролиний выполняет подъем стекла, а друга его опускает. Если будут допущены ошибки при подключении, то активация режима защиты будет сопровождаться автоматическим открытием стекол.
Затем к доводчику подсоединяется кабель, предназначенный для передачи сигнала от управляющего блока. Потребуется такой сигнал, который поступает на блок на протяжении секунды при активации защитного режима. В зависимости от типа устройства и системы, для этого могут использоваться минусовые или плюсовые контакты. Непосредственно перед подсоединением потребуется точно узнать, какой сигнал отправляет управляющий блок сигналки.
Когда провода подключены, выполняется диагностика работы устройств. При условии, что все работает корректно, потребитель изолирует всех врезки электроцепей и маскирует их. Процедура подключения доводчика на четыре двери выполняется аналогичным образом, только в штатную электросеть потребуется сделать больше врезок.

Проверка работы сигнализации и регулировка датчиков

Процедура диагностики правильности работы должна выполняться на каждом этапе установки и подключения составляющих элементов системы.

Для проверки работоспособности с помощью коммуникатора выполняется активация и отключение защитного режима. Также надо пультом произвести настройку основных опций сигналки.

Процедура регулировки контроллера чувствительности выполняется с помощью специального механизма, расположенного на корпусе устройства. Для настройки понадобится отвертка. Сам механизм вращается для определения необходимого уровня чувствительности. На корпусе датчика могут иметься стрелки, с помощью которых можно выявить оптимальный параметр.

После окончания процесса настройки включается режим защиты. Активация датчика удара может выполняться сразу после включения охраны или через одну минуту, этот момент надо уточнить в сервисном руководстве. Диагностика выполняется методом постукивания рукой по ветровому стеклу либо кузову авто. Воздействия на корпус машины должны быть разной интенсивности. Если сирена сигналки активировалась после легкого удара, то параметр чувствительности надо понизить.
