Установка сигнализации на lada priora

Установка сигнализации на Ладу Приора своими руками: пошаговая видеоинструкция

Автомобиль Лада Приора является детищем отечественного автопрома. Несмотря на то что российский производитель медленно, но уверенно приводит свои машины в соответствие с современными технологиями, данную модель сложно назвать желанной целью для угонщиков. Однако от греха подальше автомобиль лучше все же защитить от посягательств злоумышленников. Лучший способ сделать это, если установить сигнализацию. В нашей статье вы узнаете, как выбрать наиболее эффективную противоугонную систему и установить ее своими руками, не привлекая к данной процедуре профессионалов, услуги которых с каждым годом становятся все дороже.

Разновидности сигнализаций

На современном рынке противоугонных систем вы можете выбрать следующие сигнализации, наиболее часто устанавливаемые как на Приору, так и на любые другие модели и марки авто:

• простые односторонние системы, которые способны подавать сигнал о любых попытках угона. Они дополняются рядом других функций, таких как отключение одной из систем управления машиной, автодоводчик стекол при закрытии дверей, активация центрального замка и прочих. Но в целом надежность данного оборудования не слишком высока;
• сигнализация с обратной связью, управляемая через спутник. Она оснащается такими полезными опциями, как автозапуск, вывод на дисплей информации о текущем состоянии авто, возможность отследить местонахождение машины уже после угона.

Независимо от разновидности выбранной вами системы, в ее конструкции в обязательном порядке будут использованы такие основные элементы, как:

• брелок с чипом, обеспечивающим управление сигнализацией на расстоянии;
• ударный датчик. Именно он отслеживает попытки приближения к авто и его взлома, после чего отправляет соответствующий сигнал на блок управления;
• сирена, предназначенная для подачи звукового сигнала;
• кнопка аварийного отключения системы. Она монтируется в потайном месте, известном исключительно владельцу машины;
• проводка с предохранителями и реле для размыкания цепи по сигналу с брелока или с кнопки аварийного отключения.

Процесс установка сигнализации на Приору

Установка сигнализации на Ладу Приора начинается с выбора места для монтажа системы. Как показывает практика, лучше всего осуществлять ее рядом с электронным блоком управления. Для этой цели необходимо демонтировать пластиковые панели, расположенные в непосредственной близости от педали акселератора.

После этого можно выполнять монтажные работы.

Точки подключения сигнализации определяются в зависимости от того, какую именно противоугонную систему вы выбрали. Проводку лучше всего подключать непосредственно к аккумулятору. Это позволит обеспечить полную независимость системы от состояния бортовой сети авто и избежать серьезных сбоев и отказов в процессе эксплуатации.

Контакты реле, предназначенные для размыкания электрической цепи сигнализации, многие автолюбители врезают непосредственно в провод, обеспечивающий управление бензонасосом. Все остальные провода монтируются в точном соответствии с инструкцией производителя противоугонной системы.

Если вы решили устанавливать сигнализацию своими руками, обязательно воспользуйтесь следующими рекомендациями:

• проверьте, на всех ли дверях авто имеются концевики для подключения системы. В случае их отсутствия лучше докупить недостающие детали, чтобы обеспечить максимальную эффективность сигнализации;

Воспользовавшись нашими рекомендациями, а также требованиями к монтажу, изложенными в инструкции от производителя, вы сможете без труда установить противоугонную систему своими руками, не прибегая к дорогостоящим услугам специализированных компаний.

Программируем штатный блок управления

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

• Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
• Блок управления. К нему мы, впоследствии, подведем все провода;
• Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
• Брелоки, планки, шурупы и т.д.

Центральный замок

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

Схема подключения

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Установленный и подключенный моторчик

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Замечания по реализации схем

Сразу заметим: если стеклоподъёмников нет, вторая схема не будет содержать детали К2/К3. Разрезать тогда требуется один провод. Иногда отсутствуют только задние стеклоподъёмники. Значит, исключается реле К3. А диоды, включаемые параллельно с обмоткой, могут быть совершенно любыми.

Теперь перечислим требования, предъявляемые к элементу с названием «реле»:

1. Напряжение срабатывания – 12 Вольт;
2. Коммутируемый ток – 10 А или выше;
3. Ток, потребляемый всеми обмотками реле, не должен превышать значение, указанное в инструкции к сигналке. Обычно оно равняется 200-300 мА.

Часто нарушают именно последнее требование.

Чтобы «схема 2» стала работать, необходимо не только собрать её, но и запрограммировать основной блок: нужно включить опцию «2-шаговое отпирание». И как бы то ни было, нельзя управляющие импульсы делать слишком длительными. Используйте значения 0,7-1,1 секунды.

Соединять силовые кабели (шнур X1-6) можно только с использованием скруток.

Площадь сечения провода должна быть достаточной, чтобы выдержать ток «10 Ампер» (к сигнальным цепям это не относится). Предохранитель, защищающий силовые цепи, следует установить обязательно. И конечно, перед монтажом снимают минусовую клемму АКБ.

Смотрите также

Карта установки Pandora DX-50 с интегрированными адаптерами CAN и LIN на автомобиль Lada Priora 2014 года

Установим автосигнализацию Pandora DX-50 на автомобиль Lada Priora.

По Can и Lin читаем информацию о концевиках дверей, ручнике, педали тормоза, зажигании, заведённом двигателе. С помощью Can и Lin управляем центральным замком, отпиранием багажника, комфортом и обходим штатный иммобилайзер. Код автомобиля 1911.

4.1. Разборка салона для установки и подключения сигнализации

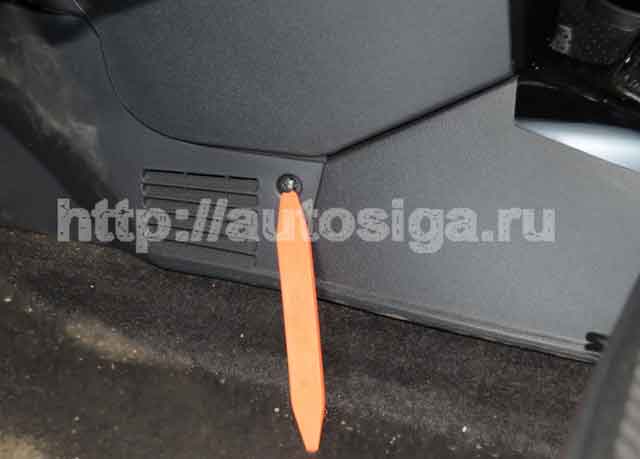

Для доступа к проводке автомобиля необходимо снять пластиковые панели автомобиля. Подрулевая пластиковая панель крепится на трех поворотных фиксаторах снизу и на четырех защелках сверху.

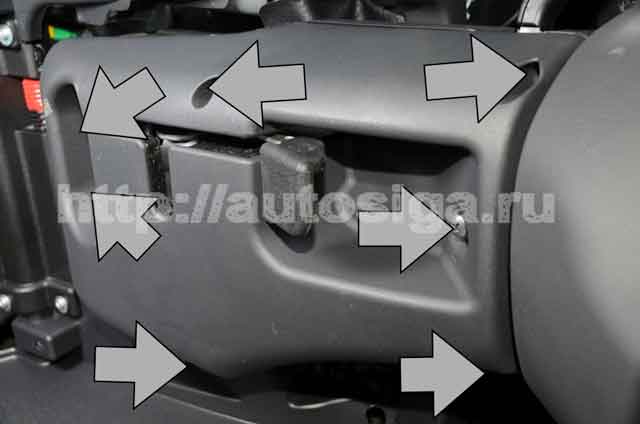

Для демонтажа подрулевой пластиковой панели необходимо повернуть пластиковые фиксаторы на нижней части панели и, потянув на себя, снять панель.

Для подключения цепей автозапуска необходимо разобрать кожух рулевого колеса. В нижней части кожуха необходимо открутить 5 саморезов и 2 винта.

Для монтажа антенного модуля необходимо демонтировать накладку стойки водителя, крепление на трех клипсах.

Для доступа к блоку управления кузовом необходимо демонтировать пластиковую накладку вблизи педали акселератора. Для этого нужно открутить один саморез.

4.2. Подключение автосигнализации Pandora DX 50

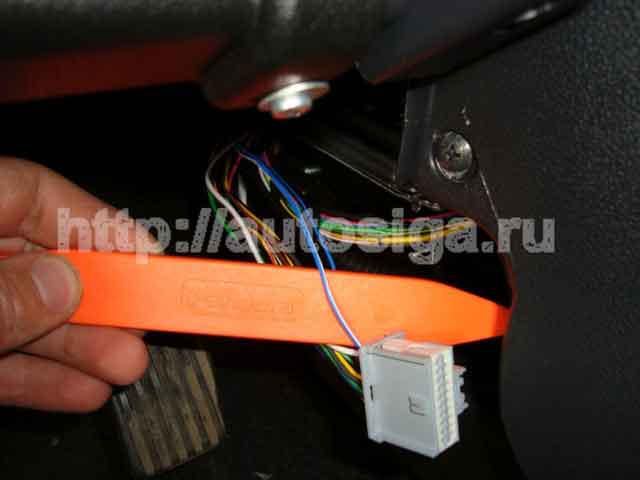

Большинство подключений удобно производить на блоке управления кузовом.

Блок управления кузовом расположен за пластиковой накладкой вблизи педали акселератора в верхней части ниши. Для удобства работы блок можно снять со штатных креплений. Блок крепится двумя гайками. Основные подключения будут производиться в разъёмах A и C.

В разъеме A подключаем концевик капота (белый/чёрный) и управление аварийной световой сигнализацией (красный). Управление аварийкой осуществляется слаботочным отрицательным потенциалом (пока на провод подается масса, аварийная световая сигнализация включена).

В разъеме C подключаем CAN (H — жёлтый/красный, L — серый), LIN (синий/белый), концевик багажника (жёлтый).

В этом же разъёме можно подключиться при необходимости и к концевикам дверей: синий/черный, серый/красный, коричневый. При подключении используйте диодную развязку.

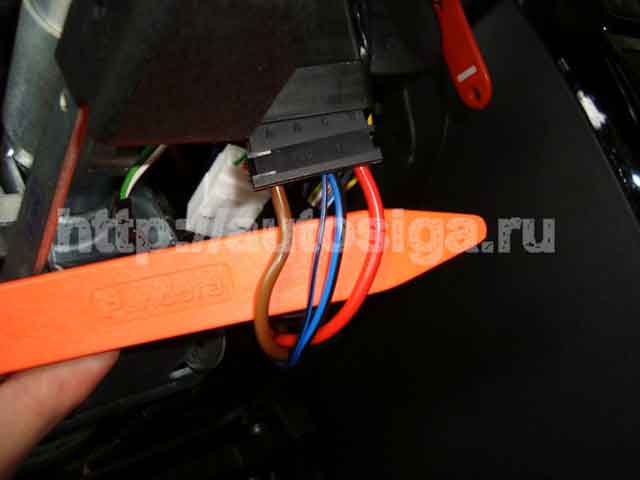

Подключения автоматического запуска двигателя удобнее производить в жгуте проводов от замка зажигания. Зажигание – синий/черный, стартер – красный, +12В – коричневый.

Подключение «массы» удобно произвести в разъеме D. Масса — чёрный.

4.3. Обход штатного иммобилайзера

Обход штатного иммобилайзера выполняется по CAN. Для этого необходимо разрешить в настройках в программе Аларм Студио пункт 2.3.4. «Обходчик штатного иммобилайзера по Can». Процедура обучения происходит автоматически после первого запуска двигателя штатным ключом.

4.4. Установка сирены и датчика температуры

Проход под капот удобно производить через штатное отверстие с заглушкой над педалью акселератора.

Сирену можно установить под штатную гайку на металлический кожух АКБ над КПП.

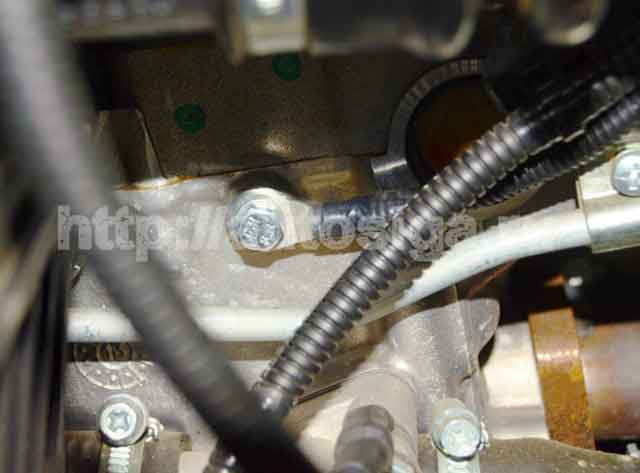

Датчик температуры двигателя можно установить с левой стороны головки блока цилиндров. В этом месте есть отверстие под болт с резьбой M6x12мм.

ВАЗ-1111 Ока

Видео «Восстановление электропроводки в Приоре своими руками»

Наглядная инструкция по самостоятельному восстановлению работоспособности проводки в автомобиле Лада Приора приведена на видео ниже (автор ролика — alecsey avtolekar).

Центральный замок Приоры не имеет отдельного блока как на других ВАЗах. Роль блока центрального замка Приоры делает контроллер электропакета. Не считая этого центральный замок заходит в штатную охранную систему установленной заводом иммобилайзер АПС-6. Эта система позволяет отрешиться от установки дополнительной охранной сигнализации. В комплекте с автомобилем поставляется три ключа, основной, запасной и обучающий со вставкой красноватого цвета, в которые вмонтированы чипы для идентификации ключей системой охраны.

Для активации иммобилайзера Приоры нужно включить зажигание красноватым обучающим ключом и через 6 секунд отключить и вынуть ключ из замка. При всем этом индикатор иммобилайзера начнёт мигать с частотой 5 раз за секунду. Такая периодичность мерцания должна длиться всё время активации. Изменение значит прекращение процесса из-за не правильных действий.

Пока мигает индикатор нужно воткнуть в замок и включить зажигание главным ключом. При правильных действиях прозвучит три звуковых сигнала зуммера. Не выключайте зажигание, пока не прозвучит ещё два звуковых сигнала. После чего зажигание можно отключить и извлечь ключ из замка.

Читайте так же

Если нужно научить ещё один ключ, то его также нужно воткнуть в замок и повторить действие как с первым ключом. Для выхода из режима обучения нужно воткнуть в замок зажигания обучающий ключ. Зуммер иммобилайзера Приоры при всем этом выдаст три звуковых сигнала, а приблизительно через 6 секунд ещё два. После чего нужно отключить зажигание, не вынимая ключа из замка. Через 10 секунд прозвучит одиночный сигнал, а мерцание светодиода будет в обыкновенном режиме. Это свидетельствует об окончании процедуры.

Боль и ненависть к АвтоВАЗу. Замена блока центрального замка на Гранте.

Боль и ненависть к АвтоВАЗу. Замена блока центрального замка на Гранте.

Попробуем разобраться, как работает центральный замок Приоры. После активации ключей блоком иммобилайзера, коды ключей передаются в модуль водительской двери, где и хранятся. При попадании обученного ключа в зону деяния антенны модуля, при открытии дверей, происходит считывание кода. Если код соответствует то при повороте ключа и замыкании либо размыкании электронных контактов блокировки дверей, от модуля водительской двери по CAN-шине на контроллер управления электропакетом поступает сигнал на открытие либо закрытие дверей. Не считая этого происходит активация либо снятие охранной сигнализации.

Читайте так же

Центральный замок Приоры работает так же при неактивном иммобелайзере. В данном случае код с ключа не считывается, а вся система работает, как описано ранее.

Управление замками дверей так же может быть дистанционно, нажатием кнопок на ключе. Не считая этого имеется два режима при разблокировке дверей. Она может происходить сразу на всех дверях либо ступенчато. При однократном нажатии на кнопку либо повороте ключа раскрывается водительская дверь. Если в течение 5 секунд повторно надавить на кнопку либо повернуть ключ, то разблокируются пассажирские двери. Переключение меж режимами делается одновременным нажатием блокировки и разблокировки дверей на ключе при включённом зажигании. Доказательством о переходе служит один либо два звуковых сигнала зуммера, при включении одновременного открытия и ступенчатого соответственно.

Центральный замок Приоры может иметь некие неисправности обстоятельств которых быть много. В главном они связаны с неисправностью ключей, контроллера управления электропакетом, иммобилайзера Приоры, блока водительской двери, обрыва либо замыкания на массу соединительных проводов либо КАН-шины

При возникновении неисправности и наличие способности направьте внимание на работу стеклоподъёмников и способности регулировки зеркал. Если они так же не работают, то может быть неисправен сигнальный провод от вывода 5 разъёма модуля водительской двери и вывода 5 колодки Х3 контроллера управления электропакетом. К неисправностям центрального замка не изредка относят и неисправность иммобилайзера, потому что они плотно сплетены меж собой

Мерцание иммобилайзера и подача им звуковых сигналов может свидетельствовать о его неисправности

К неисправностям центрального замка не изредка относят и неисправность иммобилайзера, потому что они плотно сплетены меж собой. Мерцание иммобилайзера и подача им звуковых сигналов может свидетельствовать о его неисправности.

Ниже приведена схема подключение центрального замка Приора.

ВАЗ кабриолет 2108 – какие модели авто

Назначение:

ПДУ предназначен для дистанционного управления блокировкой и разблокировкой дверей автомобиля, включения и выключения суперблокировки дверей, включения и выключения тревожной сигнализации, поднятия стекол, управления блокировкой замка двери задка (крышки багажника), а также в качестве кодового электронного ключа иммобилайзера АПС-6

ПДУ закрепляется на лезвии ключа выключателя зажигания типа 1118-3704010 и предназначен для работы:

• с блоком управления электропакетом 1118-6512010
• с модулем двери водителя 1118-3763080, 2170-3763080-00/10

2)по транспордерному каналу:

• с блоком управления иммобилайзера АПС-6 2123-3840010-ХХ;
• с блоком управления иммобилайзера АПС-6.1 1118-3840010-ХХ;
• с контроллером электропакета-2170-3763040.

Снятие и замена форсунок на ВАЗ-2114 своими руками: советы и проверка работы

Особенности подключения сигнализации к замку на водительской двери

Установка центрального замка на водительской двери позволяет владельцу избежать основной причины угона машин: открытия одной из пассажирских дверей. Именно поэтому следует внимательно изучить точки подключения автосигнализации на Приору, чтобы обеспечить максимальную защиту и удобство эксплуатации транспорта.

Для функционирования центрального замка понадобится к водительской двери подвести два провода. Они должны срабатывать на разрыв коричневого провода при закрытии замка и соответственно активации блокировочных кнопок.

Для современной Лада Приора точки подключения сигнализации, отвечающие за нормальную работу автозапуска, также очень важны. Потребуется подключить к разъему приборной панели коричневый с красной прожилкой провод. А к генератору подключается коричнево/белый провод. Все это позволяет контролировать процедуру автозапуска. Последней точкой подсоединения станет коричнево/синий провод от ручника.

По завершению полноценной процедуры поиска точек и подключения к ним соответствующих проводов нужно визуально оценить соединения и проверить работу сигнализации в деле. До момента полной достоверности в правильном функционировании точки подключения сигнализации Лада Приора должны оставаться открытыми.

Это позволит при обнаружении каких-либо проблем сразу же приступить к их исправлению. Как только поставленная цель будет достигнута, можно устанавливать на место пластик передней панели и тоннелей.

Подробно разберем, как подключить сигнализацию к центральному замку на Приоре. Существует два варианта: простая схема предусматривает, что автоматически закрываются 4 замка, а открыть можно только один, ну а сложный вариант этого недостатка лишён. Оба варианта подключения рассматриваются дальше. Дополнительно будет указано, какие детали и комплектующие можно купить, чтобы реализовать любую из схем.

Куда и как лучше установить элементы сигнализации на «Приору»

Устройство «Приоры» таково, что просто невозможно выбрать какое-то другое место для установки блока сигнализации, кроме как в районе основного ЭБУ, который расположен в «бороде» панели управления под блоком отопителя. Доступ к нему можно получить, сняв своими руками боковые пластмассовые панели, расположенные в районе педали акселератора с водительской стороны, и левой ноги со стороны пассажира.

Чем удобно размещение именно там? А тем, что прямо над блоком управления расположен электропакет. В нём имеются все функции, необходимые для работы сигнализации. То есть этот «пакет» командует центральным замком, стеклоподъёмниками, открытием багажника и стартером. Тут же рядом находится блок реле и предохранителей системы управления двигателем. Потому нет необходимости тянуть далеко провода в разные стороны. Всё можно установить своими руками на месте. Ведь «Приора» оборудована даже датчиками открытия капота и багажника прямо с завода.

Исполнительные устройства

Если не открывается только одна из дверей или регулярно возникают отказы в работе – виной тому, скорее всего, неисправность активатора. Все дело в том, что работает он в паре с моторчиком. У последнего иногда горят обмотки или приходят в негодность шестерни, которые заставляют двигаться шток замка. Ремонту этот узел не подлежит – его просто заменяют на исправный.

Также довольно часто проблемы с ЦЗ происходят после замены или отключения аккумулятора. В целом вся запирающая система питается именно от бортовой батареи, по этой причине отсоединять ее нежелательно без веских оснований. Обесточивание приводит к сбоям в работе контроллера, а иногда и к его поломке.

Порядок активации иммобилайзера.

Для активации иммобилайзера Приоры необходимо включить зажигание красным обучающим ключом и через 6 секунд отключить и вытащить ключ из замка. При этом индикатор иммобилайзера начнёт мигать с частотой 5 раз в секунду. Такая периодичность мигания должна продолжаться всё время активации. Изменение означает прекращение процесса из-за не правильных действий.

Пока мигает индикатор необходимо вставить в замок и включить зажигание основным ключом. При правильных действиях прозвучит три звуковых сигнала зуммера. Не выключайте зажигание, пока не прозвучит ещё два звуковых сигнала. После этого зажигание можно отключить и извлечь ключ из замка.

Если необходимо обучить ещё один ключ, то его также необходимо вставить в замок и повторить действие как с первым ключом. Для выхода из режима обучения необходимо вставить в замок зажигания обучающий ключ. Зуммер иммобилайзера Приоры при этом выдаст три звуковых сигнала, а примерно через 6 секунд ещё два. После этого необходимо отключить зажигание, не вынимая ключа из замка. Через 10 секунд прозвучит одиночный сигнал, а мигание светодиода будет в обычном режиме. Это свидетельствует об окончании процедуры.

Установка автосигнализации на Лада Приора

Точки подключения автосигнализации на Лада Приора

Блок справа от педали тормоза:концевик капота (-) — белый/чёрный в среднем разъёмезажигание (+) — оранжевый в среднем разъёмеоткрывание багажника (-) — синий/красный в маленьком разъёмеконцевик дверей (-) — белый/чёрный в маленьком разъёмеконцевик багажника (-) — жёлтый/красный в маленьком разъёме

родная сирена — серый/чёрный на блоке предохранителей

Для управления центральным замком разрезать коричневый провод в водительской двери и подцепиться по схеме:

Прислал RA9UBD
Цепь	Цвет	Полярность	Расположение
+ 12V	Коричневый	Положительная	Замок зажигания
Стартер	Красный
IGN	Синий/чёрный
Тахо сигнал	Коричневый/красный	Импульсы	Приборка
Ручник	Коричневый/синий	Отрицательная	Приборка (Подробнее см. Схема 1)
Концевик двери водителя	Синий/чёрный	Разъём Х3 (См. рис 1)
Концевик правой передней двери	Коричневый
Концевики задних дверей	Серый/красный
Концевик багажника	Жёлтый/красный
Открытие багажника (Слаботочный вход, можно без реле, 1 канал напрямую к сигнализации.)	Синий/красный
Повороты	Синий, Синий/чёрный	Положительная	Разъём Х1 (См. рис 1)
Ц.З.	Коричневый	Отрицательная	Провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)
Концевик капота	Белый/чёрный	Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Схема контроллера электропакета

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2015 с неактивной штаткой + реализация доводчика стекол

Автор RA9UBD

За блоком реле и предохранителей:+12 (для релейного модуля) – красный толстыйзажигание – синий/чёрныйстартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1):+12В (питание блока сигнализации) – красный толстыйпровод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1):Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

Разъём 3 блока электропакета (См. Рис. 1):Концевик багажника (-) – желтый (Pin 14), см. Рис. 5Can-H – желтый/красный, см. Рис. 4Can-L – серый, см. Рис. 4Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN:– Контроль работы двигателя– Концевики дверей– Управление ЦЗ– Управление замком багажника– Комфорт (поднятие стекол)

По аналогу:– Ручник– Зажигание– Багажник– Капот– Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.

Продукция фирмы «Лукойл»

Популярные марки

Качество промывки двигателя напрямую зависит от качества самого промывочного состава. К сожалению, на современном рынке ГСМ имеется большое количество как откровенного контрафакта, так и жидкостей от малоизвестных производителей, не отвечающие заявленным характеристикам. Поэтому подходить к выбору следует максимально аккуратно.

Как советуют автоэксперты, отдавать предпочтение следует продукции признанных лидеров в сфере производства ГСМ.

К ним относятся:

• ZIC. Состав от южнокорейского производителя, который помимо вымывания загрязнений, обладает антикоррозийными свойствами. Вдобавок, он оказывает деликатное воздействие на уплотнительные узлы, не разрушая и не изменяя их физических качеств.
• Роснефть. Отечественный производитель, поставляющий на рынок минеральное промывочное масло. В качестве добавок используются эффективные, и в то же время, безопасные для двигателя компоненты.
• Spectrol – промывочная жидкость, одинаково хорошо подходящая как для дизелей, так и для бензиновых ДВС. Отличается минимальным негативным воздействием на двигатели автомобилей.
• Liqui moly – немецкий производитель ГСМ для автомобилей, зарекомендовавший себя на рынке с положительной стороны. Продукция данной компании отличается неизменно высоким качеством и соответствием заявленным характеристикам.
• THK. Состав изготовлен на основе минерального моторного масла, с добавлением чистящих присадок. Отличается высокой эффективностью очистки, одновременно с этим, не наносит вред уплотнителям.

Как показывает практика, не следует жалеть денег и время на процедуру промывки двигателя в момент замены масла. Это увеличит моторесурс двигателя, а также позволит сохранить технические характеристики на первоначальном уровне.

Оригинальные немецкие автобаферы Power Guard

Средство для восстановления бурной потенции

Признайся в любви любимой девушке! Подари оригинальный кулон «Я люблю тебя» на 100 языках мира

Предыдущая

Тормозная жидкость

Следующая

Автосервис

Особенности

В отличие от других моделей, сходящих с конвейера Волжского автозавода, у Приоры нет на центральном замке отдельного управляющего блока. Его функции выполняет единый контроллер электропакета. Помимо этого узла, в установленную на производстве систему защиты автомобиля включен также иммобилайзер типа АПС-6. Благодаря этому автовладельцу не требуется монтировать на свою машину добавочную охранную систему.

В реальности причин неисправности ЦЗ существует достаточно много. Нередко проблемы возникают из-за:

• контроллера;
• ключей;
• иммобилайзера;
• блокировки водительской дверцы;
• обрыва проводки;
• замыкания ее на массу авто и пр.

Если возникает та или другая проблема, следует обратить внимание на стеклоподъемники, а также на регулировку зеркал. Если и они не функционируют, то, вероятнее всего, отказ произошел из-за неисправности сигнальной проводки отходящей от 5 контакта модуля шоферской двери или от 5-го вывода клеммы ХЗ, питающей сам контроллер

Также довольно часто отказ центрального замка обусловлен неисправностью самого иммобилайзера, ведь оба эти элемента взаимосвязаны.

Ниже описываются наиболее часто случающиеся поломки с ЦЗ в Приоре и пути их устранения.

Особенности центрального замка ВАЗ

Всем известно, что в «Ладах» перечисленных здесь моделей используется ЦЗ, управляемый отрицательной полярностью. Это значит буквально следующее: подаём «0 Вольт» на один проводок – все замки закрываются. Подаём это же напряжение на другой провод (второй) – они отпираются. Так сделано во многих европейских авто. А что такое «подать «0 Вольт»? Это значит, подключить провод к массе.

Разъём блока управления ЦЗ

Блок управления центральным замком имеет следующую распайку:

1. Чёрный провод – масса (подключен всё время);
2. Розовый – питание «+12V» (используется встроенный предохранитель);
3. Жёлтый, красный – подключены к исполнительным механизмам в дверях (эти провода к сигналке не подключают!);
4. Коричневый, белый – управляющие провода, как раз те, о которых уже говорилось.

Рассмотрим схему подключения ЦЗ, которая реализована «с завода»:

Штатная схема подключения ЦЗ

Сначала можно решить, что для наших целей подходит треугольный разъём (обозначен как «С»), так как он содержит управляющие контакты

Но, обратите внимание – в штатной схеме используется микропереключатель, расположенный в водительской двери. Мы разорвём два провода, идущих от этого переключателя, а в разрывы будут подключены реле, встроенные в блок сигнализации

Другие варианты исключены.

Возрожденную советскую ГАЗ «Чайка» 2021 в новом кузове впервые рассекретили на фото не только снаружи, но и внутри
