Подробная инструкция и схема подключения автомагнитолы pioneer

Распиновка разъема автомагнитолы для различных марок авто

Распиновка разъема автомагнитолы — в качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Ниже представлены схемы распиновки разъемов автомагнитол для различных автомобилей зарубежных марок.

Распиновка магнитолы Toyota

Распиновка контактов автомагнитол автомобилей ToyotaСхема распиновки контактов автомобильной магнитолы будет особенно полезна тем кто захочет поменять аудио в своем автомобиле своими силами.

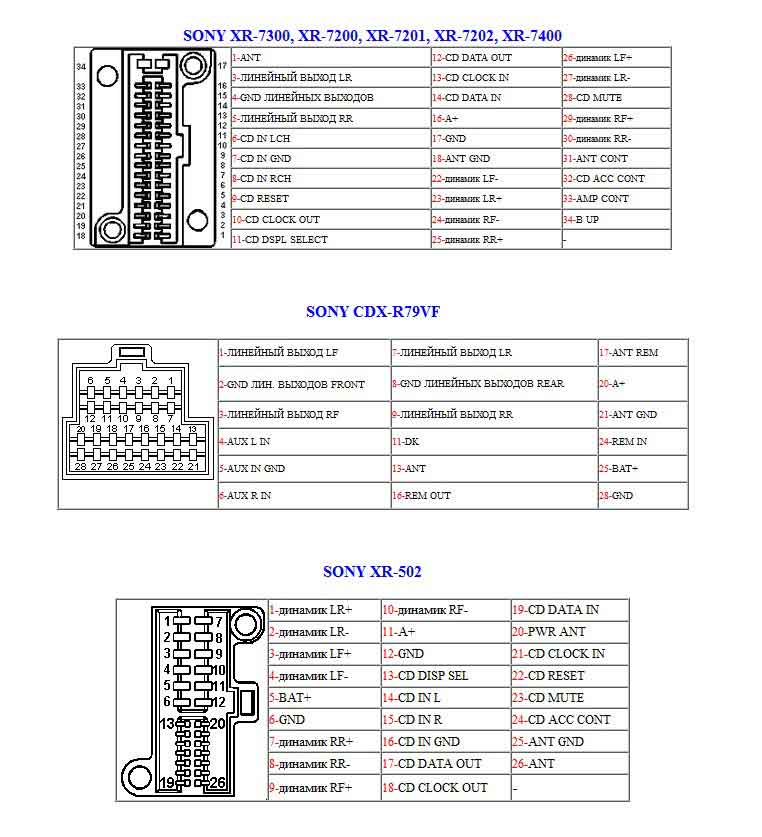

Распиновка магнитолы Sony

Распиновка контактов автомагнитол SonyМодели магнитол Sony:

1. XR-7300, XR-7200, XR-7202, XR-7400
2. CDX-R79VF
3. XR-502

Распиновка магнитолы Volvo

Распиновка контактов автомагнитол автомобилей VolvoРаспиновка для следующих моделей Volvo:

1. Volvo 850,960
2. Volvo s70, v70
3. Volvo s40, v40
4. Volvo cr-603 и cr-606

Схема распиновка магнитолы VOLVO схема подключения

Распиновка магнитолы BECKER AVUS, GRAND PRIX

Распиновка контактов автомагнитол BECKER AVUS, AVUS 2000, GRAND PRIXРаспиновка магнитолы BECKER AVUS, AVUS 2000, GRAND PRIX схема подключения

Распиновка магнитолы пионер Pioneer Keh, Ke

Распиновка контактов магнитолы пионер Pioneer Keh, KeМодели магнитол Pioneer:

1. KEH-1010QR
2. КЕ-1900
3. KE-1700SDK
4. КЕН-1950
5. KEH-2500R

Распиновка магнитолы pioneer keh схема подключения

Распиновка магнитолы Kenwood kdc, krc

Распиновка контактов автомагнитол Kenwood kdc, krcМодели магнитол Kenwood:

1. KDC-7070R, KDC-5040R, KRC-958R
2. KRC-155D
3. KDC-84R, KDC-94R

Распиновка магнитолы KENWOOD КОС, KRC схема подключения

Распиновка магнитолы Chrysler, jeep, renault

Распиновка контактов автомагнитол автомобилей Chrysler, jeep, renaultРаспиновка подходит к следующим моделям автомобилей:

1. Chrysler Voyager, Saratoga, le baron, neon, stratus, vivision, grand voyager
2. Chrysler 2569488
3. Jeep Grand Cherokee
4. Renault

Распиновка магнитолы Chrysler, Jeep и Renault схема подключения

Распиновка магнитолы Blaupunkt

Распиновка контактов автомагнитол BlaupunktМодели магнитол Blaupunkt:

1. RDM & RCM 126, 127, 128
2. Casablanca CD50

Распиновка магнитолы BLAUPUNKT схема полкпючения

Распиновка магнитолы Acura

Распиновка автомагнитол AcuraРаспиновка магнитолы Acura схема подключения

Вот здесь можно посмотреть как выполняется расшифровка проводов магнитол

Как определить распиновку автомагнитолы к магнитолам Pioneer

Видео «Отключение блока иммобилайзера»

Пошаговая инструкция

Чтобы узнать, как отключить демо-режим, для этого необходимо выполнить следующие действия:

• нажать кнопку Mute и удерживать ее несколько секунд;
• если демонстрационная программа не отключилась, рекомендуется выключить плеер, открыть сервисное меню и зажать на несколько секунд клавишу SRC;
• поворачивать колесико регулировки громкости до тех пор, пока курсор не выберет пункт Demo;
• выключить демо-режим, выбрав значение Off вместо On;
• закрыть меню настроек нажатием кнопки Band.

Нужно учитывать, что если красный кабель AAC от плеера не присоединен к контакту, который обеспечивает включение зажигания, аккумулятор автомобиля может разрядиться.

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

• Через штатный ISO-разъем.
• Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

1. Декоративная панель снимается с посадочного места при помощи отвертки.
2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

• Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
• Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
• Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
• Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
• Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
• Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
• Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

Настройка радио

Даже любимая музыка, записанная на флешку или USB накопитель, со временем может надоесть. Поэтому многие автолюбители любят слушать радио во время поездки. Правильно настроить радио у магнитолы Pioneer несложно и может осуществиться буквально в несколько движений – нужно лишь выбрать диапазон, найти и сохранить станции.

Настроить радио можно тремя способами:

Автоматический поиск станций. Для этого нужно найти пункт BSM в меню настроек и запустить поиск. Автомагнитола найдёт станцию с самой высокой частотой в радиодиапазоне и остановится — её можно сохранить, нажав кнопку с цифрой 1–6. Далее поиск станций продолжится в сторону уменьшения частоты. Если ничего не найдётся, в скрытом меню настроек можно изменить шаг поиска со 100 кГц на 50кГц.
Полуавтоматический поиск. Находясь в режиме радио, нужно зажать кнопку «вправо». Запустится сканирование диапазона, и произойдёт поиск, такой же, как в автоматическом режиме.
Ручная настройка. Короткими нажатиями кнопки «вправо» в режиме радио можно переключиться на определённую частоту. Затем станция сохраняется в памяти.

Какие бывают исо-разъемы автомагнитол

Iso-разъем магнитолы Pioneer (Prology 1715T) автомобиля Фольксваген Passat B3 (Форд Мондео 2003 г) и других мультимедийных систем (автомобильных проигрывателей) и легковых автомашин, на то он и единый стандарт, абсолютно одинаковы по своему техническому устройству.

Они (разъемы) выполнены в виде двух коробок прямоугольной формы, имеющих восемь выходных контактов. Иногда для удобства пользования исо-адаптеры объединяются в один корпус с разделением на верхнюю и нижнюю контактные группы.

Группа А (так она для простоты использования именуется на схемах и в таблицах), отвечает за соединение с силовыми (электрическими) цепями автомобиля и магнитолы и имеет штекерную коробку коричневого цвета.

Группа В. Корпус черного цвета. Соединение акустических систем и управления (уровень звука, переключение медиафайлов) проигрывателя и салона.

Инструкция

Чтобы правильно осуществить подключение всех разъемов автомагнитолы согласно схеме, следует ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с маркировки и распиновки проводов.

Что нужно знать о маркировке проводов?

Изучив маркировку, вы предотвратите ошибки, которые могут возникнуть в ходе подключения. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO. Эти разъемы являются стандартными, поэтому они идут в комплекте автомагнитолы. На каждом из этих разъемов находится группа контактов, состоящая из восьми элементов. Один из этих разъемов предназначен для подключения электрической проводки, а ко второму разъему автомагнитолы с пультом и усилителем подключаются динамики.

Проводную автомагнитолу можно подключить самому — существует два метода. Чтобы подключение прошло без ошибок, можно приобрести переходник для монтажа. При подключении устройства автолюбители поступают проще — от проводов разъем отсоединяется, а затем эти провода подключаются к ответной части путем их скручивания. Для правильного подключения устройства штекеры, переходники и разъемы подсоединяются в соответствии с распиновкой и со схемой, которая идет в комплекте. Отметим, что любая автомагнитола оснащается проводкой, элементы которой могут иметь разные цвета.

Универсальная схема подключения АКБ

Предлагаем ознакомиться с тем, какие функции имеют проводки и как осуществляется их подключение. Желтый проводок необходимо подключить напрямую к АКБ, для правильного подсоединения цепь нужно дополнить предохранителем. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Между собой эти два провода ни в коем случае не должны соединяться, так как в результате этого схема распиновки будет способствовать ускоренному разряду АКБ.

Черный провод является минусовым, он обычно более толще остальных, его следует подсоединить к кузову транспортного средства. Каждый из кабелей, который идет в комплекте к автомагнитоле машины с усилителем или без него, выполняет те или иные задачи. К примеру, если проводок белый и на нем имеется синяя полоса, то при подключении к разъему он будет отвечать за функционирование антенны, усилителя, а также сабвуфера, если он имеется.

Что касается серого провода, то его нужно подсоединить плюсовому разъему колонки, расположенной впереди справа. Аналогичный кабель с черной полоской подключается к минусу этой же колонки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке (автор видео — Антон Еремин).

Подключение задних колонок автомагнитолы с усилителем осуществляется по аналогичной схеме. В частности, к задней левой колонке необходимо подсоединить зеленый проводок (к плюсу), а зеленый элемент с черной полоской подсоединяется к минусовому штекеру колонки машины. Следуя схеме и распиновке, фиолетовый элемент подсоединяется к правой колонке, в частности — к плюсу, а аналогичный проводок с черной полоской подводится своими руками к минусу. При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны.

Как подключить?

После того, как вы подключили все переходники и штекеры магнитолы с пультом согласно схеме, перейдем к вопросу подключения системы. Необходимо учитывать, что все штекеры, а также распиновка кабелей — стандартна, так что допустить ошибку будет трудно. Просто вставить штекер в гнездо — не проблема, но иногда автолюбители выбирают более сложный процесс монтажа, если речь идет о ручном подсоединении. Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала.

Подсоединив элементы их нужно максимально заизолировать, чтобы предотвратить выход системы из строя в результате замыкания. Чтобы компоненты не отключились от переходников, их желательно дополнительно зафиксировать при помощи специальных пластиковых хомутов. На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить. Для этого можно использовать отвертку.

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Конструктивные особенности

Продажа и производство покрасочных камер – ответственный и сложный процесс, т.к. производитель должен продумывать конструкцию думая прежде всего о безопасности и здоровье человека.

В качестве примера для рассмотрения возьмем камеру для автомабилей используемую на СТО. Особенностью подобного оборудования является то, что покрасочные работы осуществляются поточным методом, при котором различные операции (предварительная подготовка, окрашивание, сушка) выполняется в разных помещениях, объединенных в единый производственный комплекс.

Для покрасочных работ необходимо теплое помещение. Поэтому стены камеры, изготовленные из сэндвич-панелей, должны быть дополнительно утеплены с использованием минваты или пенополистирола. Приток тепла обеспечивается за счет использования тепловых генераторов, подающих в камеру воздух нужной температуры. Поддержание неизменной температуры достигается за счет использования автоматизированного управления отопительно-тепловыми установками. Теплогенераторы используются дизельные, газовые, электрические, в зависимости от первоначальных требований и условий. Долговечность нагревательных элементов достигается за счет использования при их производстве марок нержавеющей термостойкой стали и конечно своевременного обслуживания этого оборудования.

Для доступа к системе дымоотведения и ее регулярной очистки предусмотрены люки.

В подготовительной зоне покрасочно-сушильной камеры производится ряд предварительных работ: очистка от внешних загрязнителей и следов коррозии, шпатлевка, грунтовка и пр. Ходом работ управляют дистанционно с пульта, расположенного, согласно требованиям безопасности, в отдельном помещении. Там же расположен монитор и силовая часть.

Дистанционно управляется:

• система вентиляции;
• освещение в окрасочной камере;
• смена рабочих режимов окрасочной камеры;
• работа нагревательных систем;
• работа датчиков (давление, перегрев, газоанализатор)
• система пожаротушения

Как к автомагнитоле подключить usb

В большинстве случаев современная автомагнитола имеет штатный вход usb, через который можно подключать различные гаджеты. Чаще всего это флеш-накопители. В принципе, сложно не догадаться, как к автомагнитоле подключить юсб, ведь стыковка осуществляется элементарно. Также при помощи шнура можно подключить к магнитоле MP3-плеер, у которого есть выход MicroUSB. В таком случае аудиосистема будет проигрывать треки, сохраненные в памяти плеера. Как вариант можно приобрести FM-трансмиттер, способный проигрывать файлы с USB-накопителя и передавать их по собственной радиоволне на штатный приемник автомагнитолы.

Как включить и выключить

Чтобы включить устройство, следует удерживать кнопку Sourse или SCR до тех пор, пока не активируется дисплей.

Чтобы магнитолу Pioneer выключить, следует также некоторое время удерживать клавишу Sourse или SCR. Кроме того, на отключение может быть запрограммирована какая-либо другая кнопка, например, Func. Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели.

Как перезагрузить

Чтобы перезагрузить устройство, инструкция Pioneer рекомендует использовать кнопку Reset, которая находится на корпусе.

Как выключить подсветку

Если устройство не отключается самостоятельно после вынимания ключа зажигания, то нужно действовать согласно инструкции автомагнитолы:

1. В основном меню находят вкладку System.
2. В открывшемся списке находят надпись PW Save. Перейдя в нее, нужно выбрать Off.
3. После того как манипуляции выполнены, магнитолу отключают. При этом подсветка кнопок и часов присутствует.
4. Для отключения дисплея необходимо нажать кнопку Display.

Для настройки яркости подсветки можно использовать диммер.

Отзывы владельцев

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Технические характеристики Lexus RX

Установка динамиков в заднюю полку Лада Гранта лифтбек

Процесс инсталляции несколько усложняется необходимостью пред подготовки полки, вырезом отверстий, установкой подиумов.

• Открываем заднюю дверь Lada Granta Liftback, демонтируем полку;
• Поочередно прикладываем динамики, проектируем их овальный силуэт на полку с тыльной стороны;
• Лобзиком вырезаем отверстия, зачищаем наждачной бумагой по периметру;
• Заблаговременно покупаем, самостоятельно вырезаем подиумы под колонки. Прикладываем, собираем конструкцию.

Наступает самый ответственный момент — прокладка кабеля. Некоторые мастера практикуют питаться от боковых дверей, что в корне не верно. При увеличении нагрузки по цепи колонки начнут проседать. Правильнее всего подсоединиться к ISO разъему с тыльной стороны магнитофона.

• Демонтируем пластиковые накладки – пороги между передним, задним рядом сидений.
• Укладываем провода от задних колонок, выводим их во внутреннюю часть торпеды.
• Проводим в ISO разъем, подключаем в свободные гнезда.
• Собираем накладки вновь.

При условии соблюдения рекомендаций, следованию алгоритму работоспособность динамиков гарантирована. В течение гарантийного срока, покупатель вправе предъявить продавцу любые требования предусмотренные законом.

Как установить магнитолу Pioneer

Итак, выбор пал в пользу автомагнитолы Пионер. Стоит отметить, что подобные аудиосистемы снискали завидную популярность среди наших соотечественников во многом благодаря хорошим техническим показателям и простоте монтажа.

Представленная магнитола отвечает всем требованиям и стандартам, предъявляемым к современным аудиосистемам.

Рассмотрим наиболее подробно все особенности самостоятельной установки магнитолы на автомобиль.

Маркировка проводов

С целью упрощения монтажа любого электрооборудования, изоляция проводов окрашивается в определенный цвет. Таким образом, каждому цвету соответствует конкретные функциональные особенности подводных магистралей.

При подключении магнитолы нужно в первую очередь руководствоваться схемой подключения, прилагаемой в комплекте.

Помимо этого, в комплектацию магнитолы Пионер, как правило, входят 2 контактных штекера, в простонародье именуемые «фишки». Каждая фишка вмещает в себя 4 пары контактов.

Одна из фишек предназначена для подачи питания, другая же служит для подключения акустической системы. В том случае, если так называемая «фишка» отсутствует, не стоит отчаиваться. Её всегда можно приобрести в любом автомагазине.

Прежде чем приступать к непосредственному подключению магнитолы к сети автомобиля, необходимо разобраться в назначении каждого провода.

В большинстве своём цветовая гамма подводных линий магнитолы ограничивается следующими цветами:

• красный;
• синий;
• желтый;
• черный;
• фиолетовый;
• белый;
• зеленый.

Красный провод принято относить к питающей линии, подающей напряжение на магнитолу, при включенном зажигании.

Синяя изоляция указывает на плюсовой контакт, идущий на антенну приемника.

Желтый вывод является питающим выводом, подающим напряжение непосредственно от АКБ, через плавкий предохранитель.

Черный цвет сигнализирует о массовом выводе.

Все остальные провода, в зависимости от вида магнитолы отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый – все они относятся к питающим линиям.

Аналогичная расцветка проводов с наличием черной полосы указывает на минусовую принадлежность данного провода.

Схема подключения

Самостоятельное подключение магнитолы не должно вызвать серьезных затруднений. Достаточно руководствоваться представленной ниже схеме и придерживаться ряда указаний и рекомендаций.

Несмотря на всю простоту монтажа, нередко возникают так называемые нештатные ситуации, когда не представляется возможным разобраться в расположении соответствующих контактов на штекере магнитолы.

В таких случаях, будет наиболее целесообразно обратиться к наглядной схеме штекера Пионер, где последовательно указаны все контакты. Каждое цифровое обозначение контакта на схеме соответствует цветовому оттенку определенного провода.

Важно помнить, что при фиксации проводов необходимо позаботиться об их надлежащей изоляции. Соседние провода не должны соприкасаться друг с другом токопроводящими поверхностями

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

• Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2. Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
• Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
• Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Пошаговая установка динамиков в Гранту
