Ремонт суппорта своими руками

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Неисправности тормозного поршня

Для начала стоит отметить, что не имеет никакого значения, на каком суппорте была обнаружена неисправность. Дело в том, что конструктивно эти детали выполнены одинаково, а значит, имеют одинаковый принцип действия и схожие неисправности. Самая первая и частя неисправность поршня – это плохая герметизация. Она сопровождается утечкой тормозной жидкости и как следствие, снижением эффективности торможения. Главным признаком такой неисправности является то, что при нажатии на педаль тормоза, водитель чувствует сопротивление педали, но торможения не происходит, либо оно происходит медленно.

Смазка как залог долговечности суппортов

Обслуживание суппортов подразумевает своевременную замену смазки. Хотя бы раз в полгода необходимо разбирать систему, чистить направляющие и по новой смазывать. Ведь со временем старая смазка теряет свойства, а при повреждении пыльников вода и грязь беспрепятственно попадают внутрь узла.

При профилактике поломок обращайте внимание на наличие коррозийных пятен и трещин, геометрию скоб. Если из-за больших нагрузок ведет скобу, то зачастую просто подтачивают сами направляющие и обильно их смазывают

Но в целях безопасности лучше заменить саму скобу.

Старая смазка удаляется ветошью и специальными химическими составами. При обслуживании суппортов не стоит экономить ни свое время, ни промывочную жидкость. Все должно быть вычищено настолько, чтобы на тряпке не оставались частиц старого состава.

Используйте только высокотемпературную смазку, а не графитовую. Учитывая рабочие показатели узла, неподходящий состав быстро затвердеет, а, следовательно, тормоза поймают клин.

Ремонт заднего суппорта

Назначение суппорта

Данный механизм тормозной системы должен обеспечить достаточное усилие, чтобы замедлить либо вовсе остановить машину. Оно передается к поршням, а те, в свою очередь, включают в работу тормозные колодки. Причем колодки должны двигаться строго параллельно относительно диска – только тогда они могут с необходимым усилием зажать диск, обеспечивая процесс замедления транспортного средства.

Однако, начиная ремонт тормозных суппортов своими руками, необходимо понимать, что при этом сильное трение вызывает нагрев как суппорта, так и колодок. Вдобавок повышается температура тормозной жидкости. По этой причине производители таких запчастей используют высокопрочные материалы не только с большой степенью теплоотдачи, но и весьма стойких к температурным колебаниям.

Заклинило суппорт в дороге: причины и признаки

Суппорт заклинивает и выходит из строя по причине перегрева, попадания в него грязи и влаги. Также выделяют и другие провоцирующие факторы:

1. Износ тормозного механизма. Такое случается, когда водитель не следит за деталями автомобиля, не проводит их своевременное диагностическое обслуживание. Суппорт приходит в негодность и заклинивает, часто прямо на дороге.
2. Неправильная установка колодок. Когда они располагаются не параллельно дискам или не на положенных местах вследствие ошибки в ходе ремонта, тормозной механизм заклинивает.
3. Отсутствие смазывающего состава или неправильный его подбор. Обычно водители стараются сэкономить на смазке, что чревато множеством проблем. Нужно подбирать средство, которое способно уменьшать трение в процессе эксплуатации деталей, и обладающее охладительными свойствами. Качественная смазка должна обеспечить механизму защиту от экзогенных неблагоприятных факторов. Особенно в зимнее время, когда дорога усыпана наледью, снегом, камнями.

Когда суппорт заклинивает, это сопровождается рядом характерных признаков:

• диски сильно нагреваются, в салоне ощущается запах гари (эти проявления характерны для перегрева деталей тормозного механизма);
• при нажатии на тормоз автомобиль ведет в сторону (обычно в ту, где локализуется заклинивший суппорт);
• после отпускания тормозной педали в салоне слышен скрип – признак износа детали тормозной системы;
• сильно расходуется тормозная жидкость;
• на колесном диске виднеются капли масла.

Если заклинило суппорт в дороге, автомобиль может начать самостоятельно тормозить. Это происходит из-за того, что тормозные колодки находятся в постоянном взаимодействии с дисками. В результате машина постоянно будет тормозить, даже когда водитель не касается педали тормоза. Колодки станут быстрее приходить в негодность.

При обнаружении даже одного из этих явлений, важно предпринять неотложные меры – провести диагностику тормозной системы, нивелировать установленные неполадки

Принцип работы

Основная задача, которая возложена на суппорт, – это обеспечение необходимого усилия, чтобы замедлить или остановить транспортное средство. При каждом нажатии водителем педали тормоза в магистрали создается определенное давление. Оно передается к поршням суппорта, которые, в свою очередь, задействуют колодки. При этом механизм обеспечивает строго параллельное движение колодок относительно тормозного диска. В результате детали плотно сжимают диск, что и приводит к замедлению движения.

Но здесь есть один ключевой момент, о котором следует знать, прежде чем переходить к переборке переднего суппорта, – это трение. Поскольку колодки зажимают вращающийся диск, то нагрева не избежать. Причем это касается и самих колодок, и суппорта. Температура тормозной жидкости тоже увеличивается. Это обстоятельство ставит перед многими производителями выполнение серьезных требований.

Прежде всего суппорты должны изготавливаться из материала, который:

• имеет высокую прочность;
• отличается высокой степенью теплоотдачи;
• стоек к воздействию высокой температуры.

Последний пункт особенно важен, поскольку нагрев обычно приводит к деформации объектов.

Как снять тормозной суппорт

Снятие тормозного суппорта автомобиля

1. Срываем колесные болты (17, 19, 21 размеры под ключ).
2. Ставим автомобиль на ручник, поднимаем и фиксируем дополнительно специальным деревянным «козликом» либо чем-то другим.
3. Выкручиваем колесные болты или шпильки (что там у вас).
4. Снимаем колесо.
5. Далее отверткой пытаемся отжать суппорт в направлении от себя. Если его заклинило, стараемся продвинуть хотя бы чуть-чуть.
6. За суппортом находятся два болта (обычно на 14). Выкручиваем их.
7. Снимаем суппорт. Подготовьте заранее подставку для него, либо повесьте его на пружину амортизатора. Суппорт ни в коем случае не должен висеть на тормозном шланге.
8. Выньте тормозные колодки из крепления.

Рекомендуем: Автоэлектрика своими руками: ремонт и практические рекомендации специалистов

Основные признаки неисправности суппортов, причины и ремонт

Сразу отметим, что суппорт должен быть выполнен из прочных и надежных материалов, также высокой надежностью должны отличаться его крепления и т.д. Повышенные требования к суппортам также выдвигаются и по причине того, что они испытывают сильные температурные нагрузки.

Причина — уже упомянутое выше трение, возникающее в результате контакта колодок и диска. Если просто, при торможении нагреваются диски, колодки, а также сами суппорта. Даже при легком торможении (с учетом особенностей работы тормозной системы и стандартной схемы распределения тормозных усилий) суппорта передние уже могут разогреваться до высоких температур.

Если же водитель резко тормозит или практикует экстренное и затяжное торможение, в этом случае активно используются и задние тормоза. В свою очередь, задние суппорта также будут нагреты

Важно, чтобы суппорта в таких условиях сохраняли прочность, быстро остывали, имели способность эффективно отводить тепло. Это позволяет избежать перегрева тормозов, заклинивания поршней и т.п.

Так или иначе, но в процессе эксплуатации автомобиля неизбежно возникают определенные дефекты

При этом водитель должен знать и сразу обращать внимание на признаки, указывающие на возможные неисправности тормозного суппорта

Например, во время проверки, при замене тормозных колодок или во время эксплуатации стало заметно, что тормозные колодки подклинивают в суппорте. Данную проблему можно выявить, сняв суппорт. Если колодки не перемещаются свободно, это может говорить о наличии ржавчины на неподвижных частях суппорта. Именно коррозия часто становится причиной, которая не позволяет нормально перемещаться колодкам.

Чтобы решить проблему, потребуется использовать наждачную бумагу, щетку со стальной щетиной или мелкий напильник. После очистки поверхность необходимо смазать высокотемпературной смазкой  для суппортов и направляющих.

При этом важно, чтобы на суппорте не оказалось сильной выработки, так как при условии наличия ямок колодка не будет плотно прижиматься к диску, потеряет возможность отодвигаться от поверхности тормозного диска с нужной скоростью и т.д. Если есть серьезные дефекты, следует сразу покупать  новую неподвижную часть суппорта или весь суппорт в сборе (в зависимости от степени износа остальных деталей).. Что касается признаков, которые можно заметить при езде, на возможные проблемы с суппортами указывает возросшее усилие, которое нужно приложить для того, чтобы быстро остановить автомобиль.  Также в списке основных симптомов выделяют:

Что касается признаков, которые можно заметить при езде, на возможные проблемы с суппортами указывает возросшее усилие, которое нужно приложить для того, чтобы быстро остановить автомобиль.  Также в списке основных симптомов выделяют:

• машину тянет в сторону при торможении;
• педаль «проваливается»;
• тормоза перегреваются;
• ощущаются посторонние вибрации на педали тормоза,
• заметно прихватывание тормозов;
• происходит блокировка задних колес при усилии и т. д.

Причины проблем с тормозами  могут быть разными, при этом часто встречается коррозия поршня суппорта. Нередко к ее появлению приводит повреждение пыльника или длительные стоянки автомобиля. Чтобы решить проблему, суппорт нужно снимать и разбирать, после чего вынимается поршень.

Затем поршень шлифуют при помощи пасты или мелкой наждачки, промывают его посадочное место (для промывки подойдет WD-40). Параллельно ставятся новые манжеты.

Бывает и так, что начинают подклинивать направляющие суппорта

Важно, чтобы они перемещались свободно. Чтобы этого добиться, колодки снимаются, далее суппорт собирается, после чего его двигают по направляющим

Если движение затруднено, тогда следует осмотреть сами направляющие (не допускается изгибов, заломов). Если детали в норме, их нужно почистить и смазать (используется особая смазка для суппортов и направляющих).

Еще одной причиной является ситуация, когда поршень в суппорте клинит. Чтобы это проверить, следует отпустить штуцер прокачки уже после того, как заклинило колодки. Если имеет место неисправность, подклинивания не будет. Кстати, на снятом суппорте вдавить поршень обратно очень сложно.

Единственное, что можно сделать, это завести поршень до упора внутрь суппорта при  помощи винта

Затем, педалью выталкивать обратно наружу, причем важно следить, чтобы поршень не выпал полностью

Ремонт цилиндра суппорта

Основным условием сохранности тормозной системы является внимательная слежка за работой и периодическая регулировка суппортов. Это поможет избежать частой переборки суппорта. Понимание того, каким образом и как часто производится настройка и осмотр прибора сэкономит ваши силы и средства. Внешнюю оценку исправной работы системы нужно проводить как минимум раз в месяц

Обращаем внимание на подтеки всяческих жидкостей. Если вы обнаружили следы подтеков, срочно приступайте к устранению неполадки

Ответственный подход к контролю над работой тормозных колодок также спасет вас от ЧП в виде поломки системы прямо во время движения, а следовательно, избавит от недешевого ремонта и опасности.

Когда автомобиль используется постоянно, производят замену жидкости для тормозов с промежутком в два года. Проблема в том, что когда жидкость в работе, она постепенно набирает влагу извне. Этот процесс дурно влияет на эффективность.

На стадии производства корпус колодок выполняется особенно качественно, а также — сделать их безопасными. Состояние этой детали должно показывать, пора ли произвести замену или нет. Замена тормозных колодок потребует самостоятельно оценить, насколько сильно они износились. В случае частичного износа хватит и отрегулировать втулку, а затем поменять жидкость для тормозов.

Сравнение

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

В большинстве современных автомобилей применяются тормоза дискового типа. Главным рабочим органом служит суппорт, который зажимает диск при помощи колодок. Чтобы данная система работала с высокой эффективностью, необходим регулярный контроль технического состояния. Для этого вы можете обратиться на наш автосервис, чтобы там провели профессиональную диагностику, а при необходимости и ремонтные работы. Кроме профилактики и ремонта есть возможность заказать ремкомплекты суппортов для автомобилей следующих производителей: ВАЗ, Opel, Ford, Audi, Renault, Peugeot, Citroen, Mazda, Mitsubishi, Volkswagen, BMW и других. Но многие автовладельцы предпочитают выполнять данные процедуры своими силами. Чтобы отремонтировать тормозной суппорт самостоятельно, нет необходимости в специальных условиях. Достаточно лишь набора стандартного слесарного инструмента и устройства, с помощью которого можно надежно поддомкратить авто.

Отзывы

Ремонт суппортов

1. Корпус, в котором крепится поршень (цилиндр).
2. Перепускной клапан.
3. Уплотнительное кольцо.
4. Поршень (цилиндр).
5. Пыльник цилиндра.
6. Стопорное кольцо.
7. Корпус.
8. Прижимная планка.
9. Колодки.
10. Пыльник направляющей.
11. Направляющие.
12. 14. Болт крепления.
13. Тормозной шланг.

Для ремонта суппортов нам понадобятся следующие материалы:

• Смазка для поршня суппорта
• Смазка для направляющих суппорта
• Смазка для направляющих колодок
• Очиститель тормозов или любое очищающее средство
• Ремонтный комплект для тормозного суппорта
• Медные уплотнительные кольца тормозного шланга. Если новых не нашли, а старые не сильно обжаты, то можно пройтись по ним напильником и сточить выступы. Но лучше, конечно, иметь в запасе новые.
• Если окажется, что поршень или направляющие Вашего суппорта имеют большие раковины и очаги коррозии, то Вам необходимо будет приобрести ещё и их.
• Возможно тормозная жидкость для доливки

В комплекте имеется два пыльника направляющих, пыльник поршня, манжета и колпачок на прокачной штуцер.

Для ремонта суппорта своими руками нам понадобятся следующие инструменты:

• щётка по металлу
• медицинский шприц
• накидные гаечные ключи. В моём случае на 10 и 12 мм
• чистая ветошь
• хорошая отвёртка или небольшая монтажка
• два небольших пакета
• мягкая проволока
• желательно помощника. Для работы он нам не нужен, а вот почистить тарань чистыми руками и поднести пиво в нужный момент пригодится в самый раз. Так же в самом конце он поможет пару раз нажать педаль тормоза для прокачки тормозов, чтобы убедиться в отсутствии воздуха в системе.

Ремонт поршней

Здесь задача посложнее, потому как они находятся внутри корпуса суппорта и ремонт не такой простой. Сразу хочу отметить – бывают случаи, когда поршень заклинивает в корпусе, и он вообще не двигается! Здесь действий может быть два:

1) Постараться оживить этот суппорт, положить его «отмокать» скажем, в бензин или силиконовую смазку. Затем аккуратно постараться вытащить поршень из корпуса.

2) Купить банально новый суппорт. Иногда заклинивает очень прочно, ломая корпус, тут уже ремонт не поможет.

Если поршни еще ходят — первая сложность касается в вытаскивании их из корпуса. Для этого на СТО используют сжатый воздух, который подается в отверстие для тормозной жидкости. Таким образом поршень, просто вылетает, если вы делаете ремонт в гараже – то вам нужно «выдавить» при помощи тормозной жидкости, просто не отключая их от общей системы. Не волнуйтесь что потечет «тормозуха», все равно ее менять после ремонта.

Теперь осматриваем корпус. Если есть следы перегиба, ржавчины, или механических повреждений, то его однозначно нужно менять, ремонт тут будет не обоснован

Для этого приобретаем ремонтный комплект, с резинками уплотнителями и новыми поршнями, важно заменить что в нем должна быть специальная смазка, обычно как для направляющих, так и для поршней! ЭТО ВАЖНО!

Без нее ремонтировать не будет смысла, потому как можно порвать новые уплотнители.

Теперь перечислю по пунктам:

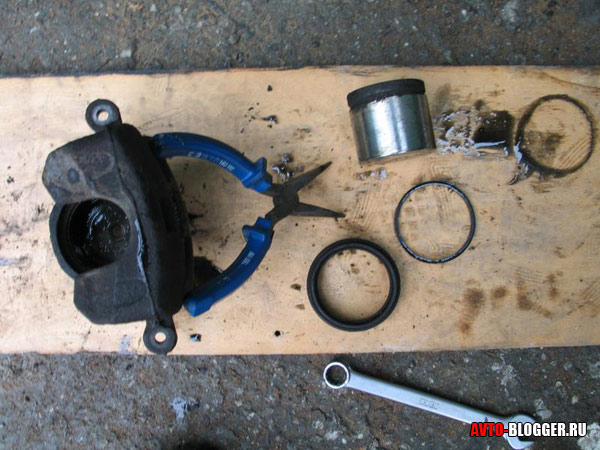

1) Вытаскиваем старые резинки и уплотнители.

2) Убираем старые поршни.

3) Чистим корпус, как снаружи так и внутри.

4) Затем применяя новою смазку, обрабатываем все места креплений.

5) Устанавливаем резинки уплотнителей

6) Устанавливаем поршни, также предварительно смазав.

После этих манипуляций собираем суппорт. Ремонт на это закончен, можно устанавливать на автомобиль. Не забудьте поменять тормозную жидкость и прокачать затем систему.

Сейчас хочу вам предоставить подробное видео по ремонту, в описано все более подробно.

НА этом все, думаю моя статья была вам полезна, ставим лайки в соц. сетях!

(10 голосов, средний: 4,50 из 5)

О важности бесперебойной работы всех элементов, отвечающих за срабатывание тормоза, сказано много. В этой статье пойдет речь о ремонте составляющих суппорта: поршня (цилиндра), направляющих и замене их пыльника – своими руками, наглядно об этом также можно будет узнать из приложенного видео.

Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться

Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться.

Установка тормозного суппорта

Установка тормозного суппорта на ВАЗ 2107 производится в порядке, обратном его демонтажу.

После установки тормозного суппорта необходимо в обязательном порядке прокачать тормозную систему, удалив из нее воздух. Пока эта операция не выполнена, эксплуатировать автомобиль категорически запрещено.

Суппорты левого и правого колеса немного отличаются, поэтому при покупке новых необходимо обратить на это внимание. После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их. После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их

После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их.

Не нашли интересующую Вас информацию? на нашем форуме.

Важные моменты

Занимаясь ремонтом тормозной системы ВАЗ 2107, следует помнить несколько очень важных нюансов. Без упоминания о них эта статья была бы неполной. Итак:

• на поздних моделях ВАЗ 2107 под крепёжными болтами тормозных кронштейнов начали устанавливать пружинные шайбы. Они тонкие, и их очень легко потерять, снимая кронштейн. Чтобы этого не произошло, под суппортом целесообразно расстелить какую-нибудь газету или тряпку. Если шайба всё-таки выскочит, отыскать её будет гораздо легче;
• если водитель при замене суппорта не планирует менять тормозные колодки, то их перед извлечением следует пометить маркером или мелом, чтобы при сборке установить их на то же место. Если изменить первоначальное расположение колодок, то в негодность они придут гораздо быстрее;
• если водитель решил оставить суппорт на месте и планирует поменять в нём только тормозные колодки, то покупать ему придётся не один, а два комплекта колодок, поскольку эти детали всегда меняются на двух колёсах, а не на одном. Если оставить на одном из колёс старые колодки, это неизбежно приведёт к быстрому износу и к новым нарушениям в работе тормозной системы;

  При замене колодок на ВАЗ 2107 придётся покупать сразу два комплекта

• после извлечения колодок ни в коем случае нельзя нажимать на педаль тормоза. Поршни на гидравлических цилиндрах, установленных в суппорте, выдвинутся наружу и не позволят установить новую пару колодок. А задвинуть поршни обратно будет очень непросто: в некоторых случаях для этого приходится полностью сливать из системы тормозную жидкость;
• выкручивая крепёжные болты на суппорте, следует помнить: они отличаются по форме головки. Головка верхнего болта меньше, головка нижнего болта больше (на фотографии она помечена буквой «а»). Если поменять болты местами, установить тормозные колодки будет невозможно;

  Буквой «а» обозначен нижний крепёжный болт суппорта с толстой головкой

• покупая в магазине новый суппорт, обязательно следует сообщить продавцу, на какую сторону он будет установлен, поскольку на ВАЗ 2107 в конструкции левого и правого суппорта есть различия. Например, отверстия для крепёжных болтов расположены по-разному, так что левый суппорт не подойдёт к правому колесу и наоборот;
• наконец, после установки суппорта следует обязательно несколько раз нажать на педаль тормоза, чтобы проверить, работает новый суппорт или нет. Кроме того, после нажатия на педаль следует обязательно осмотреть суппорт и асфальт под машиной на предмет утечек тормозной жидкости.

Итак, замена тормозного суппорта — задача вовсе не такая сложная, как может показаться на первый взгляд

Главное, о чём должен помнить водитель, меняя эту деталь — это её чрезвычайная важность. Если при монтаже суппорта или колодок будет допущена ошибка, то это не сулит ничего хорошего ни водителю, ни автомобилю

Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта

И на эти нюансы настоятельно рекомендуется обратить самое пристальное внимание

Как снять тормозной суппорт

Включите ручник (если вы не заменяете задний суппорт) и используйте два куска дерева, чтобы положить их под передние или задние колеса (сторона, с которой вы не будете работать). Это предотвращает движение машины, пока вы на ней работаете.
Ослабьте крепежные болты на одном или обоих передних или задних колесах. ПРИМЕЧАНИЕ. Если вы не знакомы с узлом суппорта, рекомендуется снять оба колеса, чтобы при установке нового можно было использовать другой узел в качестве ориентира.
Поднимите оба колеса, используя домкрат.
Разместите автомобиль на стойках домкрата и закончите снятие колес.
Поместите небольшой поддон под суппорт для сбора тормозной жидкости, которая может вытечь из шланга.
Отсоедините трос ручникаа, если вы работаете на заднем

Обратитесь к руководству по ремонту вашего автомобиля, если вам нужна помощь.
На некоторых автомобилях вам необходимо снять датчик износа колодок, обычно расположенный на одной из тормозных колодок
Осторожно снимите датчик (ВНИМАНИЕ, этот датчик хрупкий) с помощью плоскогубцев. При необходимости обратитесь к руководству по ремонту для вашего автомобиля марки и модели.
Найдите шланг, соединенный с суппортом (обычно на верхней, задней стороне).
Тщательно очистите конец шланга, болт и фитинг на суппорте, используйте тряпку и очиститель деталей, чтобы предотвратить загрязнение тормозной системы.
Используя гаечный ключ или храповик, удлинитель и шестигранную головку, ослабьте и плотно затяните шланг, чтобы предотвратить потерю жидкости
Избегайте использования обычного гаечного ключа для предотвращения закругления головки болта, крепящего шланг.
Затем ослабьте и снимите крепежные болты суппорта

Некоторые имеют крепежный болт на каждом нижнем конце, что позволяет полностью снять суппорт с монтажного кронштейна; другие модели используют болт на одном конце, который можно снять, чтобы повернуть суппорт вверх. В зависимости от модели вашего автомобиля вам понадобится набор бит, шестигранный ключ, или обычный ключ или гнездо и храповик, чтобы открутить болты или штифты крепления суппорта.
После того, как вы удалите крепежные болты, осторожно снимите суппорт с ротора или поверните его вверх. ПРИМЕЧАНИЕ.Некоторые крепежные болты имеют на конце ряд выступов. Для этого вам нужно сжать эти выступы с помощью пары плоскогубцев, одновременно поддев головку болта на другом конце, чтобы сдвинуть болт с суппорта.
Обратите внимание на положение любого крепежа суппорта, который может потребоваться удалить, чтобы установить его на сменный (зажимы, опора колодок, пружины, прокладки).
Некоторые колодки крепятся на самом суппорте; другие крепятся на кронштейн крепления. Если колодки установлены на самом суппорте, вам, возможно, придется отодвинуть наружную колодку с помощью отвертки. Внутренняя колодка может крепиться к поршню с помощью зажима, который крепится к задней пластине колодки, поэтому вам нужно осторожно снять прокладку с поршня суппорта.
Используйте проволочную подвеску, чтобы прикрепить суппорт к подходящему компоненту подвески, чтобы он не висел на шланге; в противном случае вы повредите шланг.

Навигация по записям

Процедура проверки

Проверить работоспособность крышки бачка не так просто, поскольку необходимо создать давление, что сложно. В сервисных центрах для этого используют специальные приборы с насосом и манометром. Это позволяет установить точные значения срабатывания клапанов крышки. Самостоятельную диагностику провести можно, только она менее точна в отношении результата. Тем не менее неисправность детали будет выявлена.

Для начала нужно открутить крышку на холодном двигателе и осмотреть ее: присутствуют ли трещины, сколы, вмятины, разрывы уплотнительных элементов, затертости и прочие дефекты. Если результат положительный, стоит перейти к следующему способу, как проверить крышку расширительного бачка. Только стоит предварительно закрутить ее.

Теперь нужно запустить двигатель и подождать пока он прогреется до рабочей температуры. Затем нужно тихонько начинать откручивать крышку. Если будет слышен звук вырывающегося воздуха сродни тому, как отвинчивается пробка с бутылки с газировкой, то все в порядке – деталь исправна и удерживает давление в системе. Пока еще двигатель работает, стоит осмотреть толстые шланги на предмет вдавленности внутрь. Если так и есть, то один из клапанов не справляется со своей задачей.

А как проверить крышку расширительного бачка по-другому? Можно сделать еще так (желательно тоже на холодном двигателе): открутить крышку, затем сжать рукой какой-нибудь толстый шланг и после этого закрутить ее на место. Теперь можно убрать руку и наблюдать: шланг принимает исходную форму – все в порядке, в противном случае лучше крышку заменить. Только такой способ не всегда можно использовать в силу особенностей конструкции силового агрегата разных автомобилей и расположения шлангов.

Мотоблок стреляет в глушитель: что делать?

Собственнику столь полезной и многофункциональной техники нужно знать, что появление перебоев в работе глушителя может случиться из-за:

• тонкого и некачественного металла;
• частых ухабов;
• чрезмерных нагрузок;
• сложной работы;
• креплений непродуманного плана.

Нередко причиной появления хлопков в глушителе являются пропуски в процессе подачи искры и свечи. Для избавления от неприятности нужно вывернуть свечу, объединить ее корпус и массу, осуществляя прокрутку коленчатого вала посредством имеющейся пусковой рукоятки.

Параллельно следует обращать внимание на то, появилась ли искра. Если даже после этих манипуляций ситуация не изменится, желательно тщательно прочистить свечу

Признаки неисправностей

О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:

• Машину тянет и уводит в сторону от прямого движения при торможении.
• Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
• Тормоза гремят или стучат при езде по неровностям или при остановке.
• Подклинивают тормоза о чем расскажут возможные заносы.
• Появление подтеков тормозной жидкости на колесе.
• Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно. О признаках и причинах подробнее можно узнать в приложенных видео в конце статьи.

Инструмент для замены шкворней

Подведем итоги

Вот мы и немного разобрались с тем, как выполняется ремонт тормозной системы автомобиля. Наиболее уязвимая часть – суппорты. Обусловлено это тем, что они работают при высокой температуре. За день суппорт переживает множество циклов нагревание/остывание. Наибольшую опасность представляют резкие торможения с попаданием в воду. В этом случае может повести основные детали.

Исходя из всего вышесказанного, можно сделать вывод о том, что для нормальной работы тормозных суппортов периодически необходимо:

• осматривать на целостность манжету поршня;
• осматривать состояние поверхности цилиндра;
• смазывать направляющие;
• менять резиновые втулки направляющих;
• очищать от ржавчины места, по которым ходит тормозная колодка.

Если замена задних тормозных колодок выполняется каждые 20 000 километров, то именно через этот интервал необходимо инспектировать суппорты. В некоторых случаях будет достаточно обычного визуального осмотра. Если заметны какие-либо дефекты, то устранить их можно с помощью соответствующего ремкомплекта заднего тормозного суппорта. Осмотр передней тормозной системы необходимо выполнять несколько чаще, так как она более нагружена. Колодки на передней оси изнашиваются на порядок быстрей, так как нагрузки там выше. Поэтому необходимо регулярно смазывать цилиндры, направляющие и менять манжеты. Поддержание тормозной системы в исправном состоянии сделает езду на автомобиле безопасной и комфортной.

Заключение

Суппорт — это технически сложный узел. Работает он в зоне высоких нагрузок и температур — при агрессивной езде она может достигать 500-600 градусов Цельсия. Поэтому механизм требует к себе регулярного внимания. В противном случае он заклинит неожиданно на дороге.

Что делать чтобы суппорты не клинило (Disc Brake Calipers)

Не реже одного раза в год заменяйте тормозную жидкость, независимо от пробега автомобиля. Иначе в ней накопится критическое количество воды, быстро образующей коррозию на прижимной скобе. Периодически осматривайте диски и колодки, своевременно заменяя их новыми — особенно, перед длительной дорогой! Таким образом, своевременная замена изношенных и повреждённых элементов, а также периодическая смазка значительно продлят ресурс суппорта.
