Змз 402 регулировка клапанов своими руками (инструкция с видео и фото)

Инструкция по регулировке клапанов.

Необходимый инструмент:

• отвертка.
• ключ рожковый (10,12,13,14).
• щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

• прокладка клапанной крышки. (обязательно).
• герметик (если устанавливаете резиновую прокладку).
• шланг отвода картерных газов (если высох).
• шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

1. Снимаем клапанную крышку.
2. Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

1. Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).

Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку)
Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм).
Закрываем клапанную крышку, собираем навесное оборудование.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402 широко известен своей способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я, в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее, когда я сам регулировал клапаны, всем автовладельцам я рекомендовал переделывать стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

1. За место винтов заворачивайте шпильки от УМЗ.
2. На них одеваете прокладку (лучше пробковую, я пришел к этой переделке так как так ее монтаж значительно ускоряется).
3. Устанавливаете на место клапанную крышку.
4. Последовательно устанавливаете шайбы от УАЗ, гроверы и закручивайте гайки.

• нет риска свернуть слабую резьбу в ГБЦ при установке клапанной крышки
• значительно сокращается течь масла, так как, благодаря шайбам от УМЗ, меньше деформируется клапанная крышка.
• упрощается установка пробковой прокладки.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов на змз-402 при установленном ГБО?

На тематических форумах часто можно найти рекомендацию — увеличить на 0,05 мм тепловой зазор для выпускных клапанов. в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

делать это ни в коем случае не надо — разница в температуре выхлопа между бензином и газом не более 10%, вот вам наверное картинка:

Поверьте 10% в температуре выхлопа, это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

Заключение.

На этом у меня сегодня всё. Я надеюсь что статья была вам полезна и полностью ответила на вопрос как на змз-402 осуществляется регулировка клапанов. если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.

Газораспределительный механизм восьмиклапанного ЗМЗ-402 предназначен для выпуска газов и своевременной подачи горючей смеси или воздуха в силовой агрегат. ГРМ должен быть грамотно настроен, иначе ДВС начинает шуметь, а расход горючего увеличивается. Один из базовых способов эффективной настройки — регулировка клапанов 402 двигателя своими руками.

Регулировка без гидрокомпенсаторов

До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»).

С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».

Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.

О необходимости регулировки зазоров, мотор напоминает водителю отсутствием тяговых характеристик, увеличенным расходом топлива или слишком громким звенящим цоканьем. Опытный специалист может уже по звукам работающего на холостом ходу двигателя определить в каком состоянии находятся тепловые зазоры. Ровно работающий двигатель с отсутствием не громких стуков клапанов является признаком малого по норме зазора («пережатый» клапан) и, наоборот, очень громкий стук свидетельствует о слишком большом зазоре. И в том, и в этом случае необходимо приводить в норму тепловые зазоры, так как если уходит зазор в процессе эксплуатации в плюс или минус, происходит изменение фазы впрыска.

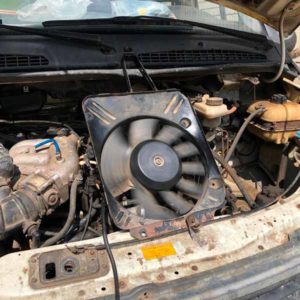

Порядок регулирования определен конструкцией двигателя и осуществляется в два приема. Если автомобиль приехал на обслуживание, то необходимо перед началом работ снизить температуру двигателя естественным путем. Для этого достаточно открыть капот моторного отсека, а для ускорения процесса охлаждения установить над двигателем автономный вентилятор, работающий от АКБ автомобиля.

Технологическая схема работ следующая:

1. Снять клапанную крышку, осмотреть целостность деталей газораспределительного механизма на предмет механических повреждений.
2. Вращением коленчатого вала установить метку в виде риски, расположенной на задающем диске, совмещая с указателем в виде заостренного стержня на передней крышке блока цилиндров. При этом, первый цилиндр находится на такте сжатия.
3. Проверить щупом 0,3 мм первый клапан. Щуп должен проходить между скользящей поверхностью коромысла и торцом клапана. При уменьшенном зазоре, если щуп не проходит, необходимо отвернуть контрящую гайку и вращая регулировочный болт увеличить зазор, контролируя его изменение щупом. Интервал зазора первого и восьмого клапана допускается устанавливать от 0,3 до 0,35 мм.
4. Проверить щупом 0,35 мм второй клапан. Порядок регулирования осуществляется так же, как и в п.3. Интервал зазоров клапанов со второго по седьмой рекомендуется устанавливать от 0,35 до 0,4 мм.
5. Далее проверяется и регулируется четвертый и шестой клапан.
6. Повернуть коленчатый вал на 360 градусов до совмещения меток, указанных в п.2.
7. Проверить и отрегулировать клапаны в следующей последовательности: восьмой, седьмой, пятый и третий в соответствии с зазорами, указанными в пп.2 и 3.

Правильная регулировка клапанов на двигателе УМЗ 4216 – это залог его успешной работы, в части касающейся тяговой характеристики, ровного холостого хода и снижения расхода топлива.

Автомобили Газель, выпускающиеся с экологической нормой Евро 4 и двигателями УМЗ А 274 EvoTech 2.7 и другими аналогичными моделями Эватек (иногда называют «иватек») работают с гидрокомпенсаторами и редко нуждаются в поправке их положения относительно коромысла. С установленными гидрокомпенсаторами регулируются не зазоры (их нет), а только взаимодействие коромысла с плунжером. Необходимо отметить, что на ЗМЗ двигателях с двумя распредвалами, гидрокомпенсаторы работают на порядок устойчивее и не нуждаются в механическом регулировании их положения.

Регулировка клапанов УМЗ 4216 — инструкция по настройке

Двигатели Ульяновского моторного завода отличаются простой и надежной конструкцией, которая позволяет некоторые ремонтные операции проводить самостоятельно. Распространенной причиной их неисправности может стать неточность зазоров в клапанном механизме. При наличии некоторых технических навыков регулировку клапанов УМЗ 4216 можно производить вручную.

Настройка механизма на ГАЗе

Элементы газораспределительного механизма (ГРМ) при включенном двигателе испытывают постоянное воздействие от газов, следствием чего становится изменение зазоров:

• при их увеличении ухудшается наполнение цилиндра смесью газов;
• уменьшение зазора приводит к его перегреву.

В обоих случаях:

• возрастает расход топлива и масла;
• снижается ресурс работы установки.

О необходимости регулировки клапана предупреждает ряд признаков:

• появляется лязгающий звук;
• ГАЗ глохнет через небольшие промежутки.

Несомненно, регулировка клапанов на автомобиле требует:

• четкого соблюдения последовательности действий;
• наличия комплекта щупов и разных ключей;
• предварительного охлаждения двигателя.

Регулировка зазора на клапанах производится следующим образом:

Регулировка клапана УМЗ-4216

• ключом на 10 откручивается и снимается клапанная крышка, прокладку которой одновременно можно заменить;
• для удобства действий отсоединяются элементы электропроводки;
• коленчатый вал проворачивается по часовой стрелке ключом на 36;
• щупом измеряется зазор;
• его настройка производится поворотом затяжных гаек ключом на 14;
• первыми регулируются клапана 1, 2, 4, 6 – установкой зазора в диапазоне 0,35-0,4;
• после полного поворота коленвала устанавливаются — 3, 5, 7, 8;
• клапанная крышка устанавливается на место, а ГАЗ проверяется на наличие постороннего звука.

Если настройка выполнена правильно, всякий посторонний шум в силовой установке исчезнет.

Настройка после разборки блока

Цель обкатки ГАЗа состоит в том, чтобы:

• масло распределилось по отделам двигателя;
• уселись прокладки;
• была проверена работа свечей или шатунного механизма.

Упорный фланец распределительного вала ГРМ двигателя УМЗ-4216

Если результаты обкатки свидетельствуют о полной исправности двигателя, можно выполнить регулировку клапанов. Если настройки сбиваются, причина может заключаться:

• в проблемах с коленвалом;
• неисправности ГРМ;
• повреждениях в блоке цилиндров;
• неумелом вождении.

Регулировка не требуется для тех автомобилей, двигатели которых оборудованы гидрокомпенсатором.

Регулировка зазоров клапанов двигателя УМЗ-4216

Регулировка клапанов двигателя 4216

Регулировка клапанов двигателя 4216 вам нужна если вы стали замечать не ровную работу двигателя или посторонние шумы со стороны моторного отсека, то скорее всего ваш двигатель нуждается в регулирование такой детали как клапана.

Этот процесс работы совсем не сложный что бы гнать машину в автосервис и вы сможете сами произвести все работы которые указанны в этой статье без какой либо опаски что то испортите или навредите двигателю. В инструкции по настройке и регулировке клапанов двигателя 4210 представлены фото отчеты и видео инструкции по данному виду работ. По отзывам уже кто этот ремонт производил, сложностей больших у них не возникло, так что смело пробуйте и у вас все получится. Схожая ситуация по работе когда происходит Регулировка клапанов 2107 карбюратор

Регулировка клапанов двигателя 4216 напомнит о необходимости своего проведения регулировки, образованием в моторном отсеке автомобиля характерного клацающего, металлического звука, который и является первым сигналом к тому, что клапана нужно отрегулировать, в связи с нарушением необходимого зазора.

У двигателя УМЗ 4216 регулировка клапанов не относится к категории серьезного ремонта. Скорее это необходимое техническое обслуживание, позволяющее нормализовать качественную работу двигателя автомобиля УМЗ 4216. Провести регулирование клапанов можно в ремонтном сервисном центре, но если Вы обладаете, какими, либо начальными техническими навыками, и имеете желание, проделать регулировку можно и самостоятельно.

Затем, нужно снять крышку клапанов, открутив болты

Заодно обратите свое внимание на состояние прокладки под крышкой. В случае необходимости замените ее

Если автомобиль УМЗ 4216 оборудован инжекторной системой впрыска топлива, получить доступ к клапанам Вам будет проще, так, как при этом не придется снимать ресивер. Необходимо, также, для удобства, отсоединить шланги и части мешающей электропроводки.

Затем выставьте положение коленного вала. Метка на звездочке коленвала должна совпасть с меткой на шпонке, установленной рядом с приводом вентилятора. При помощи ключа на 36” выставьте коленвал, чтобы метки совпали. Говоря о последовательности регулировки клапанов УМЗ 4216, сначала выставляются клапана 1246. После этого, нужно провернуть коленвал, и отрегулировать клапана 3578. Зазор должен быть, на горячем двигателе – 0,3, на холодном – 0,35-0,4. По окончании регулировки клапанов УМЗ 4216 установите клапанную крышку на предназначенное место и заведите двигатель автомобиля, с целью проверки его работы. При правильной регулировке всяческий посторонний звук из моторного отсека должен пропасть.

Доработанные клапана змз 402

впускные клапана, сравнение

выпускные клапана, сравнение При доработке клапанов преследовались две цели. Увеличить проходное сечение и уменьшить массу клапана. Вторая цель имеет приоритетное значение, ибо, проходное сечение клапан-седло, учитывая достаточно странные по форме каналы гбц, не будет иметь решающего значения. Клапана, конечно достаточно архаичны, особенно учитывая 9мм стебель. Но на стандартных клапанах у меня рука вообще не поднимается на сборку гбц. В качестве донора я обычно беру челябинские клапана. Как я уже говорил выше, на доработки мне привозили клапана разных производителей, но субъективно мне понравились именно эти. Не смотря на их цену и то, что в родном Питере приходится побегать, чтобы их найти. Результат доработок представлен на фото. Наверное, особых комментариев не требуется.

Регулировка компенсаторов УМЗ 4216 ГАЗель Бизнес.

Регулировка компенсаторов УМЗ 4216 ГАЗель Бизнес.

Гидрокомпенсатор.

Обслуживание газораспределительного механизма.

Гидрокомпенсаторы обеспечивают беззазорную кинематическую связь деталей газораспределительного механизма в течение всего срока службы двигателя. Обслуживание механизма заключается в периодическом контроле на работающем двигателе отсутствие резко выделяющихся стуков от работы газораспределительного механизма.

После запуска холодного двигателя возможно появление стука гидрокомпенсаторов клапанов, который должен исчезнуть по мере прогрева двигателя до температуры охлаждающей жидкости плюс 80…90 °С. Если стук не исчезает более чем через 30 минут после достижения указанной температуры, необходимо проверить исправность гидрокомпенсаторов как указано далее.

Стук, появляющийся при пуске холодного двигателя, многократном пуске двигателя (при нескольких неудачных пусках), пуске двигателя после длительной стоянки и исчезающий впоследствии с прогревом двигателя не является неисправностью гидрокомпенсатора. В данный случае причиной стука является попадание воздуха в камеру высокого давления гидрокомпенсатора, что приводит к потере его жёсткости, и работе привода клапанов с ударами.

Для удаления воздуха рекомендуется при работе двигателя в режиме х.х. выполнить следующие действия:

• запустить и прогреть двигатель до рабочей температуры. На 3-4 минут установить режим работы двигателя на постоянной частоте вращения 2500 об/мин или на изменяющемся интервале частот вращения 2000…3000 об/мин, затем в течение 15…30 секунд прослушать работу двигателя на холостом ходу 800±50 об/мин. Стук должен прекратиться;
• если стук не прекратился, повторить цикл до 5 раз;
• в случае, если стук не прекратился после проведения вышеуказанных работ, отработать ещё 15 минут на частоте вращения 2000…3000 об/мин, затем 15…30 секунд прослушать работу двигателя на холостом ходу.

В случае если стук не устранился после 5 циклов плюс 15 минут работы двигателя, необходимо произвести регулировку клапанного механизма, для чего:

• Снять крышку клапанов
• Установить поршень первого цилиндра в ВМТ.
• Ослабить контргайку и вывернуть регулировочный винт до появления зазора на 1, 2, 4, 6 клапанах.
• Плавно поворачивая регулировочный винт по часовой стрелке выбрать зазор.
• Повернуть регулировочный винт по часовой стрелке на 1,5 оборота (что соответствует ходу 1,5 мм) и затянуть контргайку.
• Установить поршень четвертого цилиндра в ВМТ.
• Ослабить контргайку и вывернуть регулировочный винт до появления зазора на 3, 5, 7, 8 клапанах.
• Плавно поворачивая регулировочный винт по часовой стрелке выбрать зазор.
• Повернуть регулировочный винт по часовой стрелке на 1,5 оборота (1,5 мм) и затянуть контргайку.
• Установить крышку клапанов.
• Запустить двигатель.

В случае если стук не устранился после регулировки клапанного механизма, необходимо выполнить следующие работы:

• при помощи стетоскопа (или другого прибора, усиливающего звук) локализовать источник стука;
• снять крышку клапанов;
• проворачивая распределительный вал установить поршень первого цилиндра в ВМТ.

В этом положении проверить гидрокомпенсаторы на 1, 2, 4 и 6 клапанах посредством приложения усилия на регулировочный винт по оси перемещения.

проворачивая распределительный вал установить поршень четвертого цилиндра в ВМТ. В этом положении проверить гидрокомпенсаторы на 3, 5, 7 и 8 клапанах посредством приложения усилия на регулировочный винт по оси перемещения.

а) упругая эластичность при кратковременном приложении усилия около 10 Н (1 кгс) свидетельствует о наличии воздуха в камере высокого давления компенсатора;

б) появление зазора между рабочим торцом гидрокомпенсатора и кулачком при приложении нагрузки около 20…30 Н (2…3 кгс) на время 10…15 сек и исчезновении после снятия нагрузки, свидетельствует о негерметичности обратного клапана гидрокомпенсатора или износе плунжерной пары;

в) наличие зазора между носиком коромысла и клапаном свидетельствует о подклинивании гидрокомпенсатора;

заменить гидрокомпенсаторы, имеющие вышеуказанные признаки.

При отсутствии перечисленных замечаний демонтировать ось коромысел, извлечь все гидрокомпенсаторы из штанг и проверить внешний вид гидрокомпенсаторов, сферу регулировочного винта на наличие грубых царапин, трещин, следов износа, посторонних частиц, загрязнения. Проверить подачу масла к гидрокомпенсаторам, приработку на торце гидрокомпенсатора.

Детали, имеющие неустранимые дефекты – заменить.

Источник

Для чего регулировать?

Их обычно настраивают для того, чтобы двигатель работал устойчивее в любых диапазонах оборотов. Клапана – это очень важная часть механизма газораспределения. Если настройка зазоров сбилась, то значительно повышается износ различных деталей в ГРМ. Повышается шумность работы силового агрегата, увеличивается расход топлива, что очень существенно для коммерческого транспорта.

Если в процессе работы двигателя прослушивается звон, если стало труднее запустить холодный мотор, а при холодном запуске свечи заливает топливом, тогда пришло время для регулировки клапанов двигателя 4216 “Газель”.

Зазоры сбиваются по следующим причинам. Это выход из строя коленвала двигателя, неверный момент срабатывания кулачков в механизме распределения газов. Также зазоры уходят, если имеются различные нарушения целостности блока двигателя.

Причиной повышенного или пониженного зазора может быть и манера вождения водителя. Если водитель предпочитает агрессивное управление, что выражается в резком отпускании сцепления, то это обязательно ведет к интенсивному и преждевременному износу деталей механизма газораспределения.

Порядок регулировки клапанов на Газели с 402 двигателем, с пошаговой инструкцией:

1. Ключом для храповика проворачиваем коленчатый вал по часовой стрелке и устанавливаем первый цилиндр в ВМТ (верхнюю мертвую точку) такта сжатия, для этого проворачиваем шкив коленвала до тех пор, пока третья метка на шкиве не совместиться с отметкой на передней крышке.
2. Убедитесь, что в этом положении оба клапана закрыты.
3. Первым регулируем выпускной. Вставляем щуп, измеряем зазор. Он должен составлять 0,35-0,4 мм. Если величина не соответствует этому показателю то, откручиваем рожковым ключом контргайку регулировочного винта, выставляем нужный зазор, вращая винт отверткой и придерживая ключом контргайку. Щуп должен проходить с небольшим усилием.
4. Затягиваем контргайку. Щуп большего размера не должен входить в правильно отрегулированный клапан. Переходим к впускному.
5. Зазор на впускном клапане первого цилиндра должен составлять 0,4-0,45 мм. Проделываем ту же операцию.
6. Проворачиваем, при помощи храповичного ключа, коленвал на 180 градусов и производим настройку второго цилиндра. Зазоры должны составлять 0,4-0,45 мм.
7. Еще раз проворачиваем коленчатый вал на 180 градусов.
8. Регулируем четвертый цилиндр. Зазор выпускного клапана должен быть 0,35-0,4 мм, а впускного 0,4-0,45 мм.
9. проворачиваем коленвал на 180 градусов и регулируем третий цилиндр. Регулировочные величины должны соответствовать 0,4-0,45 мм.
10. Проходим еще раз по всем цилиндрам и проверяем зазоры, при необходимости, исправляем.
11. Тщательно протираем крышку головки блока и ее посадочное место.
12. Устанавливаем новую прокладку и прикручиваем саму крышку. Чтобы не продавить прокладку и не сорвать резьбу крепления, крышку прикручиваем без особых усилий.
13. Устанавливаем воздушный фильтр на место.

При правильной регулировке тепловых зазоров клапанов на Газели с 402 двигателем, не должно быть посторонних шумов. Расход топлива значительно уменьшится. Увеличится срок службы механизмов газораспределения.

Имейте в виду, что при регулировке лучше не дотянуть клапана, чем перетянуть. При не дотянутом клапане, появится всего лишь небольшой стук или звон, а в случае перетяжки он быстро прогорит и выведет из строя механизм привода, из-за увеличенной нагрузки. Головке блока также может быть нанесен урон, пострадают седла и втулки.

Советы по регулировке карбюратора «Солекс» на автомобиле ВАЗ 2109

Все автомобили ВАЗ 2109 оснащались отечественными карбюраторами «Солекс». Вне зависимости от модификации карбюратора принцип его настройки однотипен. Поэтому рекомендации по настройке карбюратора ВАЗ 2109, изложенные в этой статье, подойдут также владельцам различных марок автомобилей, на которых

Отличные ходовые качества мотоцикла начинаются с регулировки его карбюратора

Бывший Ленинградский карбюраторный завод, а ныне ООО «Топливные системы», с 1993г. начал выпуск нового поколения мотоциклетных карбюраторов К-68. Они несколько отличались от своих предшественников в конструктивном плане, а также своей функциональностью и экономичностью. Данной моделью, в различных

Как самостоятельно поменять генератор на «десятке», не прибегая к услугам автосервиса.

Генератор является важным элементом электропитания автомобиля. Технические неисправности, возникающие при неправильной работе с ним, могут нанести ущерб элементам электрооборудования и полностью вывести их из строя.

Проверка и корректировка тепловых зазоров в приводе клапанов Renault Logan

Бюджетный седан Renault Logan комплектуется четырехцилиндровыми двигателями с 16-ти и 8-ми клапанной системой ГРМ.

ВАЗ 2101 – хороший конструктор для начинающего автолюбителя

Знаменитая «копейка», известная каждому советскому гражданину, снята с конвейера около сорока лет назад. Несмотря на возраст, первый шедевр автопрома СССР до сих пор передвигается по дорогам общего пользования. В основном водителями первой модели являются вчерашние ученики автошкол, жаждущие

Как повести регулировку клапанов 4216 двигателя ГАЗель

Двигатель УМЗ 4216 Ульяновского моторного завода является аналогом карбюраторного двигателя типа УМЗ 421 или ЗМЗ 410. Распределительный вал с нижним расположением, а движение коромысел приводится в действие через штанги, выполненные из алюминиевого сплава. Рабочая скользящая часть коромысла упирается в стержень клапана между которыми производится регулировка теплового зазора. На противоположной стороне коромысла вворачивается регулировочный болт, фиксирующийся гайкой. Регулировочные болты для настройки положения плунжеров гидрокомпенсаторов изготавливаются с отверстием и каналом для подвода масла. Регулировка клапанов УМЗ 4216 осуществляется на холодном двигателе с температурой не ниже 20 градусов и не выше 30.

Как часто необходимо проводить настройку

В условиях эксплуатации автомобиля с высокой нагрузкой — перевозка тяжёлых грузов, езда по горам и на малой скорости, срок регулировки сокращается до 8-10 тыс. км. А если в бак заливается не соответствующий ГБЦ бензин, клапаны нуждаются в настройке уже каждые 5-6 тыс. км пробега. Иначе они прогорят, а двигатель потеряет компрессию.

Чтобы не сорвать резьбу в процессе регулировки клапанов, в начале откручивания и на последнем обороте закручивания гайку нужно вращать ключом очень плавно. Наконечники штанг клапанного механизма двигателя ЗМЗ-402 сделаны из дюралюминия, а не стали, как на ЗИЛ-130, например. Поэтому настраивать клапаны на слух крайне сложно. Бряцанье и стуки могут издавать:

• изношенные кулачки распредвала;
• неравномерно сработавшиеся носики коромысел;
• выработанная ось;
• расшатанные сухари пружин.

Клапаны с дефектным распредвалом не получится нормально отрегулировать. Поэтому целесообразнее будет заменить распределительный вал. То же касается и сработанных сухарей пружин, так как коромысла в этом случае будут упираться не в клапаны, а в чашки пружин.

Источник

Fiat Doblo

Fiat Doblo Panorama в 2012 году стал лидером продаж среди всех представителей своего сегмента. Цена автомобиля начинается с 575 000 рублей. Оснащается машина бензиновым двигателем мощностью 77 л.с. и пятиступенчатой коробкой передач. Комплектаций автомобиля достаточно немного, самым главным положительным качеством автомобиля стала, несомненно, вместительность. Грузоподъемность автомобиля достигает 700 килограмм, а объем багажника стартует от отметки 750 литров и при сложенных задних сиденьях достигает 3000 литров. Автомобиль оснащается сдвижной дверью сзади справа. За отдельную плату можно заказать такую же слева.

Fiat Doblo — вместительный конкурент, но большая цена

Грузовая версия Doblo Cargo способна перевезти 750 килограмм, а при заказе опции, которая увеличивает грузоподъемность – 850. Объем багажника достигает 3,2 кубометра. Данная версия в цельнометаллическом корпусе продается по минимальной цене 545 000 рублей. Доплата потребуется за левую грузовую дверь, кондиционер и аудиосистему.

Регулировка клапанов умз 4216 с гидрокомпенсаторами

Порядок регулировки клапанов с установленными на штангах гидрокомпенсаторами производится по той же схеме, что и без компенсаторов. На нулевом положении коленчатого вала регулировочным болтом настраиваются положения первого, второго, четвертого и шестого плунжеро. Поворотом на 360 градусов (второй оборот) настраиваются восьмой, седьмой, пятый и третий.

Особенность регулирования двигателя 42164, установленного на Газель бизнес класса Евро 4, заключается в отсутствии необходимости использовать контрольно-измерительные щупы. Основными инструментами для выполнения этой процедуры являются гаечные ключи «14» и «11» рожкового исполнения и отвертка с шлицевым наконечником.

Ключом на «14» (редко используется ключ на «15») расслабляем фиксирующую гайку на регулировочном болте и выворачиваем болт до полного расслабления штанги с компенсатором. Затем отверткой заворачиваем болт до соприкосновения с гидрокомпенсатором.

Далее гаечным ключом на «11» продолжаем доворачивать по часовой стрелке регулировочный болт. Несмотря на рекомендацию завода производить «доворот» болта на два полных оборота, практика показывает иную методику, при которых плунжер компенсатора занимает правильную рабочую позицию, а именно:

• на один оборот, в случае настройки выпускного клапана;
• на полтора оборота на впускных клапанах.

Понятие «отрегулировать клапаны» не соответствует фактическим процедурам настройки гидрокомпенсаторов на автомобиле Газель бизнес. После настройки положения гидрокомпенсаторов щупом можно проверить зазоры и убедиться, что толкатель коромысла плотно прилегает к торцевой поверхности стержня закрытого клапана. Минимальный допустимый зазор может составлять от 0,01 до 0,08 мм.

Произвести регулировку гидрокомпенсаторов на ДВС не сложно и своими руками. Инструкция, гаечные ключи, плоскогубцы и отвертка – это все необходимое для выполнения технического обслуживания газораспределительного механизма.

Иногда, после проведенных операций стучат клапана на холодном двигателе. Стук клапанов иногда напоминает звук инжектора (форсунку) или клапана адсорбера. Поэтому необходимо точнее определить источник шума и лучше это сделать стетоскопом.

При выявлении стука клапанов с установленными компенсаторами, необходимо прогреть двигатель до рабочей температуры и затем увеличить обороты до 2000-3000. Если стук не прекратится, то заменить гидрокомпенсаторы.

Подготовка к работе по регулировке клапанов

Регулировка клапанов двигателя УМЗ 4216 на Газели не представляет собой ничего сложного. Выполнять данную процедуру следует в том случае, если во время езды слышен характерный металлический стук клапанов или двигатель начинает внезапно глохнуть спустя несколько километров пути. Регулировка клапанов также обязательно выполняется при проведении капитального ремонта силового агрегата или замены поршней, коленчатого вала.

Как правильно произвести регулировку и настроить зазор прижима, рекомендуемый самим производителем? И есть ли отличия в процедуре регулировки клапанов, когда регулировать приходится инжекторный двигатель?

Проверка и регулировка зазоров

Итак, выполняется регулировка клапанов на автомобиле Газель при помощи ключей на 14, 11 и 36 (для прокрутки коленчатого вала в процессе настройки). Прежде всего потребуется раскрутить клапанную крышку, убрать в сторону, после чего отсоединить всю электронику. Свечи выкручивать не потребуется — в данной задаче они никоим образом не помешают. Крышка клапанов откручивается при помощи обычного ключа на 10. Убрав хомуты электропроводки и шланги, можно получить доступ к клапанам. Согласно рекомендациям производителя, зазоры в первом и четвертом цилиндре должны быть на уровне 0,3-0,35 мм, тогда как на остальных — 0,35-0,4 мм.

Однако на практике уже неоднократно было доказано, что данный параметр практически никоим образом не влияет на работу двигателя и его эксплуатационный ресурс. А поэтому можно поставить любой выбранный зазор (0,35 мм) на всех клапанах.

Далее нужно набросить ключ на 36 на поворотный вал коленчатого вала и прокручивать его по часовой стрелке до момента закрытия клапанов. После этого нужно измерить зазор. Сделать это можно при помощи щупа. Если зазор больше или меньше выбранного — необходимо повернуть контрольную затяжную гайку по или против часовой стрелки для получения необходимого размера зазора. Для этого потребуется ключ на 14. Допускается и сжимание щупа в процессе регулировки, но не очень сильное (чтобы его можно было потом извлечь руками, без специализированного инструмента).

В автомобиле Газель предусмотрена такая система клапанов, которую при регулировке следует удерживать отверткой (для чего в шляпке клапана предусмотрен зазор). Выполнить это также можно при помощи ключа на 11, который идеально подходит под головку. Прокручивать двигатель (то есть коленчатый вал) после каждого клапана не нужно. Можно уже после завершения всех процедур завести мотор, проехать несколько километров и провести контрольную проверку. Естественно, перед этим нужно выполнить полную сборку блока.

Еще необходимо заметить, что регулировку клапанов на двигателе 4216 можно выполнять только тогда, когда температура двигателя составляет 15-20°C, не более. Если до этого автомобиль эксплуатировался, нужно дать ему остыть в течение 1,5 часов. В противном случае зазор будет больше заданного примерно на 0,1 мм — а это достаточно много.

Как выполнить регулировку клапанов после разборки блока

Двигатель после капитального ремонта и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

Проезд необходим для того, чтобы масло попало во все отделы двигателя, прокладки расправились, а сами клапаны уселись, как говорят мастера по ремонту.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Если же зазор довольно быстро сбивается, то причины этого могут быть следующие:

• неисправности коленчатого вала;
• проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
• механическое повреждение блока цилиндров;
• слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Правда, такие УМЗ-4216 сейчас встречаются достаточно редко, так как производитель выпускал данные автомобили ограниченными партиями. Специалисты после выполнения регулировки клапанов рекомендуют заменять и прокладку клапанной крышки. Ту, что устанавливают непосредственно на заводе, можно сразу выбросить — ее качество, как и долговечность, оставляет желать лучшего.

Без применения щупа отрегулировать зазор достаточно сложно. Можно воспользоваться специальной рейкой, но ее толщина должна быть четко установленной именно на 0,35 мм. Выполнять регулировку «на горячую» не рекомендуется — допущение малейшей ошибки выльется в значительные нарушения в работе мотора, а то и приведет к выходу его из строя. Особенно от этого страдают сами клапаны, которые через несколько сотен километров просто прогорают.
