Как осуществить подключение магнитолы к рулю на разных авто

Подготовка к подключению кнопок руля к неродной магнитоле

Чтобы корректно соединить нештатное головное устройство с кнопками на руле потребуется специальный переходник, который так и называется — адаптер для подключения кнопок на руле.

В продаже можно встретить как отдельные модели адаптеров, которые подходят только на определенные марки автомобилей, так и универсальные переходники.

Универсальный адаптер управления неродной магнитолой штатными кнопками на руле серии SWI-X1 от ACV подходит к автомобилям практически всех популярных марок (Hyundai, Киа, Toyota, Honda, Nissan, Chevrolet, Форд, Mazda, Mitsubishi, Suzuki и др.), которые имеют на мультируле кнопки резистивного типа.

Эксперимент:

Каждый водитель держал руль правой рукой (все испытуемые были правшами) и крутил его, помня об усилии, необходимом для перемещения в исходное нейтральное положение. Это усилие составляло 2,0 ньютон-метра (Нм).

Испытуемых спрашивали, труднее или легче поворачивать экспериментальное рулевое колесо. Если они считали, что им требуется больше усилий, чем при эталонном хвате, исследователи увеличивали силу на 0,2 Нм. Если испытуемый считал, что новое положение рук на руле снижает усилие, исследователи отнимали 0.2 Нм от исходника.

Общий диапазон усилий в ходе интуитивного эксперимента оказался между 1,1 и 2,9 Нм. Исследователи повторили тест в каждом положении по 25 раз, проводя полные обороты руля влево и вправо.

«Положение рук меняет то, как мы используем наши мышцы для выполнения задач. Неудобное или нестандартное положение может заставить наше тело чувствовать усилия по-разному – сильнее или слабее. Таким образом, объект может ощущаться легче или тяжелее», – говорится в исследовании.

Самостоятельное подключение мультируля

Замена сцепления необходима в следующих случаях:

Подключение кнопок на руле к нештатной магнитоле

Штатная магнитола, которая устанавливается автопроизводителем на заводе, не всегда отвечает запросам владельца автомобиля.

Как правило, это весьма аскетичное и малофункциональное устройство, да и качеством воспроизведения звука заводские аудиосистемы не радуют.

Именно поэтому многие автовладельцы рано или поздно задумываются о замене штатной магнитолы на более универсальное, функциональное и современное устройство.

Однако в процессе установки могут возникнуть некоторые несостыковки.

В результате неправильной установки магнитола может, например, переключать треки при попытке водителя увеличить громкость или вовсе не реагировать на команды, подаваемые с мультируля.

Камера заднего вида

О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.

По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:

• Камеры штатной установки. В строго определенных производителем авто местах;
• Универсальные устройства. Место расположения выбирает сам водитель;
• Проводные;
• Беспроводные камеры заднего вида.

В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.

Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.

Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.

Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.

Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».

Производим настройку картинки и расположения камеры.

Мультируль

Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.

Для осуществления данного подключения понадобятся:

• Руль с встроенными управленческими кнопками или нишей для их размещения;
• Автомагнитола;

• Два переходника (адаптера) ISO;
• Переходные устройства для антенны и совмещения кнопок руля с магнитолой.

Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.

Havel h6 магнитола Тесла. Куча проводов ноль схем, инструкций.У вас статья для простых магнитол. Жаль, надеялся найти свою схему.

Д день! Не подскажите а где можно найти руководства пользователь на китайцев? в частности интересует на SilverStrong Android 8.0-8,1 автомобильный DVD 2Din универсальный DSP android Панель IPS OctaCore Автомобильный gps 7 дюймов Автомобиль Стерео Авторадио Navi 706! Брал на Али! Спасибо.

В понятие «китайская автомагнитола» входит вся аудиотехника как местных, так и популярных мировых марок, произведенная в Китае. Благодаря тому, что устройства изготавливаются под контролем специалистов фирм-правообладателей брендов, их сертификация проходит по международным стандартам. Поэтому подключение китайской магнитолы 2 din по схеме, имеющейся в инструкции, труда не составит, а обозначение выводов не отличается от устройств европейских или японских производителей.

Проводной пульт для автомагнитолы: особенности

Проводной пульт для магнитолы

Проводной пульт для магнитолы – это не только просто, но и удобно. С его помощью управление автомагнитолой становится доступным и не отнимает много времени. Главный его плюс по сравнению с пультом ДУ – он не потеряется. Хотя если случайно повредить провод, то пульт проводной для автомагнитолы перестанет функционировать. Рассмотрим работу пультов на примере автомобильных магнитол Pioneer.

С помощью пульта(см.Автомагнитолы с пультом на руль и их обзор) можно с легкостью управлять магнитолой. На нем имеется всего несколько кнопок:

1. ENTER. Нажимая на нее, водитель подтверждает выбранное действие;
2. «Минус и плюс» используются для регулирования звуком;
3. Кнопки переключения между треками, меню и т.д.;
4. Кнопки ускорения.

Автомагнитола с проводным пультом

Принцип работы

Почти все магнитолы этой компании обладают следующими составляющими:

• Съемной передней панелью. В результате значительно уменьшается вероятность того, что устройство будет украдено;
• Кроме того, на лицевой панели имеются все необходимые элементы, которые позволяют управлять ею.

Автомагнитолы с проводным пультом ду

В радио сосредоточено 4 диапазона частот FM и AM. На каждый из них можно добавить по 6 станций. Их переключение происходит с помощью кнопок:

• Кнопка Disp. Благодаря ее наличию можно легко поменять информацию, видимую на дисплее;
• В режиме радио можно находить не только ближайшие станции, но и отличать их по жанрам. Сам поиск происходит путем переключения стрелок в разных режимах (пошаговом или режиме сканирования);

Проводной пульт ду для автомагнитолы

• В функциональном меню можно сохранять станции, которые будут запомнены в памяти устройства. Обычно происходит поиск тех станций, которые обладают самым мощным сигналом;
• Есть возможность приема только региональных/местных радиостанций;
• Также здесь имеется опция приема дорожных сводок, функция оптимального поиска частот, приема новостей;
• Кроме того,доступно переключение ручного поиска на автоматический, и наоборот.

Один из вариантов установки проводного пульта ду для автомагнитол

Вот основные моменты:

• Музыкальные композиции не начинаются с самого начала, а воспроизводятся с того места, на котором они были остановлены;
• Автомагнитола снабжена файл-менеджером. С его помощью можно увидеть четкую структуру файлов и папок;
• Кнопка Disp меняет данные, отображаемые на дисплее устройства. Чтобы переключиться между композициями, достаточно нажать кнопки ВЛЕВО и ВПРАВО. Удерживая их, будет активирована перемотка;

Проводные пульты ду автомагнитол

Также здесь есть кнопки (1,2,3,4,5,6), которые выполняют свое определенное значение. Например, стрелочками ВВЕРХ и ВНИЗ, которые заменяются цифрами 1 и 2, можно переходить из одной папки в другую. В меню проигрывателя есть только опция усовершенствования воспроизведения.

Функциональное меню магнитол

Удобные проводные пульты ду для автомагнитол

Пункт «Меню» позволяет:

• менять язык устройства;
• настраивать часы;
• включать/выключать отображение AUX устройства;
• включать режим энергосбережения.

Меню AUDIO настроек позволяет:

• Регулировать все динамики, входящие в состав акустической системы;
• Выбирать один из установленных или настраивать самим пяти полосный эквалайзер;
• Настраивать режим тон компенсации, или отключать его;
• Задавать фазу включения колонок;
• Выбирать его частотный срез и настраивать его значения;
• Уточнять значения нижних частот;
• Регулировать режим кроссовера(см.Расчет кроссовера для акустики своими силами);
• Задавать индивидуальную силу звучания для каждого источника сигнала.

Проводной пульт ду к автомагнитоле

На задней панели имеется место для подсоединения провода питания, предохранитель, гнездо для подключения радиоантенны, 4 линейных выхода, а также разъем для подсоединения пульта.

Как правило, пульт устанавливают на руль автомобиля, чтобы облегчить управление магнитолой. Существуют также дистанционные пульты управления, которыми можно переключать треки, находясь на некотором расстоянии от проигрывателя.

Плюсы установки проводного пульта

Большинство владельцев автомобилей, в которых установлены автомагнитолы Pioneer, не задумываются о своем комфорте. Если им в автосалоне была установлена магнитола, переключать которую следует механически, то они так и продолжают ездить. Хотя это неудобно. Ведь во время езды нужно постоянно отвлекаться от дороги, а это может повлечь за собой разные последствия.

https://www.youtube.com/watch?v=p9PpL_pZdxU

Схема контактных проводов по цветам и функциям от владельцев Ниссан X-trail

• Провода синего и фиолетового цвета отвечают за регулировку увеличения уровня громкости и переключение музыкальных треков или же радиостанций.
• Оранжевый и зеленый провод — переключение станций и треков. Уменьшение громкости.
• Серый и черный — масса.
• Провод красного цвета — напряжение.

Добившись работы всех кнопок на колесе управления, переходим к синхронизации рулевых кнопок с нештатным устройством через специально купленный для этого адаптер.

В этом случае все операции выполняются по прилагаемой производителем инструкции, которая полностью соответствует действительности.

После окончания работ проводится полная проверка всех функций управления магнитолой с руля.

Для просмотра онлайн кликните на видео ⤵

Настройки разработчика бюджетной 2 din магнитолы на Android. Заводские настройки Android магнитолы Подробнее

Лайфхаки для Андройд магнитолы (Часть 1) Подробнее

Быстрый старт через меню разработчика/demo 8227_l/ Магнитола android с алиэкспресс/ML-CK1018 Подробнее

Дополнительные настройки андроид магнитолы . Этап 5. Подробнее

НАСТРОЙКА МАГНИТОЛЫ 8227l/ 8227l_demo ИНСТРУКЦИЯ/ Магнитола android с алиэкспресс/ML-CK1018/ Part 1 Подробнее

Коды/пароли для Android магнитолы Подробнее

Скрытые возможности китайской магнитолы 9001 Подробнее

Магнитола 2дин из Китая Сброс на заводские настройки Подробнее

Топ 7 полезных приложений 2020 для ЛЮБОЙ Андроид магнитолы ( 2din ) Подробнее

Замена сетки заднего хода на Android автомагнитоле Подробнее

Меню оболочки китайской автомагнитолы Seicane. Подробнее

Как зайти в инженерное меню магнитолы Junsun на Андрод 9 пароль сброса 3368 Подробнее

Замена анимации включения Teyes Подробнее

Настройка логотипа. Автомагнитола с Aliexpress Подробнее

Как зайти в режим разработчика на ЛЮБОМ Android устройстве.How to enter developer mode on ANY device Подробнее

Скрытые настройки магнитолы пионер, которые нужны всем, как настроить магнитолу Подробнее

Меню китайской магнитолы 8227L_demo Подробнее

Основные настройки андроид магнитолы . Этап 4. Подробнее

Обзор китайской 2 din магнитолы mp5 player 7010B Подробнее

Источник

Оплетка

Оплетка на руль – это покрытие из высококачественной кожи. Кожаный вариант руля лада веста установлен на люкс и топовой комплектации автомобиля. Такая отделка смотрится очень элегантно, изысканно, повышает степень комфортности эксплуатации рулевого колеса. В экономичной комплектации накладка руля выполнена из более скромных материалов. Вдадельцы Весты повышают качество отделки колеса управления. Оплетку можно приобрести и поменять самому. Помимо самой отделки, комплект содержит все, что необходимо для замены: нити, клей, ножик, кожаная отделка, хомуты из пластика для фиксации, инструкция. Накладка на мульти руль лада веста подбирается по цвету и зависит от отделки салона.

Что может находится на руле

На наших дорогах можно встретить транспортные средства различного класса, естественно, что и электронная начинка таких автомобилей будет существенно различная. В зависимости от класса будут отличаться и многофункциональные рули. Так, например, в недорогом авто на «баранку» в лучшем случае вынесут управление аудиосистемой, да и то только функцию включения или выключения. Регулировку звука и другие настройки, скорее всего, придётся производить как обычно.

Если машина будет классом несколько повыше, то и на рулевое колесо скорее всего будут вынесены еще и управление регулировки климат системы, управление бортовым компьютером и круиз-контролем.

В еще более продвинутых вариантах можно встретить возможность управления с руля мобильным телефоном. Эта функция получила название «hands free» или «свободные руки». Сегодня многие смартфоны имеют возможность получить доступ к автомобильным аудиосистемам и через управление смартфоном с руля можно управлять и мультимедийной системой.

Кроме перечисленных функций, кнопки мультируля могут управлять:

• Работой механической и автоматической коробки передач.
• Контролем функций трансмиссии в транспортных средствах с полным приводом.
• Регулировкой режимов работы подвесок, при которой изменяется клиренс и их жесткость.

Всеми этими возможностями обычно обладают многофункциональные рули в автомобилях с очень дорогой комплектацией, большинства престижных марок.

Камера заднего вида

О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.

По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:

• Камеры штатной установки. В строго определенных производителем авто местах;
• Универсальные устройства. Место расположения выбирает сам водитель;
• Проводные;
• Беспроводные камеры заднего вида.

В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.

Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.

Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.

Подключение мультируля к китайской магнитоле

Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.

Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».

Производим настройку картинки и расположения камеры.

Мультируль

Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.

Для осуществления данного подключения понадобятся:

• Руль с встроенными управленческими кнопками или нишей для их размещения;
• Автомагнитола;

• Два переходника (адаптера) ISO;
• Переходные устройства для антенны и совмещения кнопок руля с магнитолой.

Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.

15 июнь 2020 28 755

Многие владельцы Lada Vesta не решаются на установку альтернативной магнитолы на Android из-за наличия в комплектации мультируля. Ведь после замены штатной ММС кнопки на руле работать не будут. Чтобы они начали функционировать потребуется доработка проводки и специальный переходник. CapNemo009 рассказал, как его сделать своими руками.

Потребуется

После снятия штатной магнитолы внутри торпедо находим следующие разъемы:

• разъём — mini ISO без жёлтой вставки секции С (есть зёленая и синяя вставки секции С).
• разъёмы ISO — секции B и A.
• фирменный разъём Nissan, объединяющий провода от AUX/USB (их гнёзда находятся ниже блока климат-контроля рядом с подстаканниками).
• разъём радиоантенны (снизу справа).

turbo-LEGO › Блог › Подключение кнопок руля (мультируля) к китайской магнитоле на андроиде

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ

Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании

1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

• использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
• подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании

Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
Белый — это клемма «+» переднего левого звукового элемента.
Белый с чёрным — тот же динамик, «отрицательная» клемма.
Зелёный надо подключить к клемме «+» заднего динамика.
Зелёный с чёрным — туда же, но на «минус».
Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

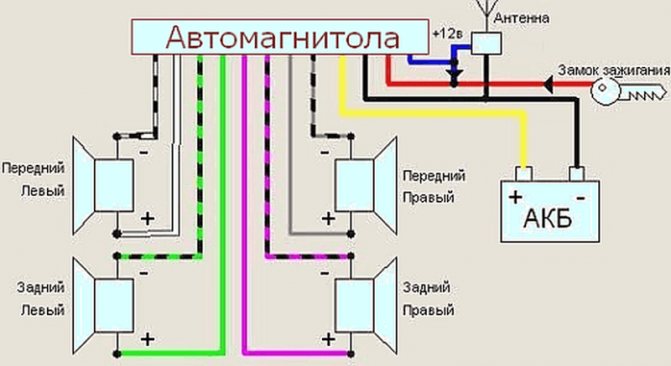

Схема: куда подключать провода разных цветов

Китайские проигрыватели для легковых автомобилей

Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.

Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.

Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.

Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).

Кнопки мультируля

Почти все кнопку располагаются сверху рулевого колеса, как бы на его лице, в основном приспособленные под нажатие большим пальцем, но это не обязательно, их можно нажимать любым другим, главное, чтобы вас это не отвлекало от дорожной ситуации.

Есть авто, в которых кнопки располагаются с обратной стороны руля, как правило это кнопки переключения передач (Типтроник).

Так сложилось, что самое оптимальное число кнопок двенадцать. По шесть на левой и правой сторон. Число кнопок, естественно, зависит о количества установленных систем и желания производителя.

Дошло до того, что на руле устанавливают даже скрол (колесико прокрутки как на мышке). Ряд моделей АУДИ имеют такой элемент управления.

Изготовители так уже насобачились делать такие рули, что надежность работы таких систем управления не имеет никаких претензий, даже не смотря на множество механических скользящих контактов. Кнопки и контакты работают безотказно многие годы, не привлекая к себе внимания.

Многофункциональный руль значительно облегчает труд водителя, повышает комфорт и создает чувство максимального удобства вашего автомобиля Тэги рулевое управление

Пошаговая инструкция

1. Подключить магнитолу и проверить её работоспособность в ручном режиме.
2. Колодку жгута мультируля подсоединить по схеме:

• вывод адаптера «SТRG SWА» – синий провод
• вывод адаптера «STRG SWB» – зелёный провод
• чёрный провод «STRG GND» – закрепить «на массу» (к любой металлической части кузова автомобиля)

1. Адаптер-программатор подсоединить к магнитоле через второй ICO-переходник.

• Как только клемма «минус» на АКБ будет закреплена, на адаптер поступает питание – индикатор светодиода должен мигнуть один раз.
• На мультируле кнопку увеличения громкости зафиксировать в максимальном положении и удерживать до включения индикатора светодиода.
• На ДУ также прибавить громкость и дождаться пока светодиод погаснет – устройства синхронизировались.
• Все сервисные кнопки активируем по тому же принципу: вначале на рулевом колесе, потом аналогичные на ДУ магнитолы.

Подключение кнопок на руле к нештатной магнитоле

Штатная магнитола, которая устанавливается автопроизводителем на заводе, не всегда отвечает запросам владельца автомобиля.

Как правило, это весьма аскетичное и малофункциональное устройство, да и качеством воспроизведения звука заводские аудиосистемы не радуют.

Именно поэтому многие автовладельцы рано или поздно задумываются о замене штатной магнитолы на более универсальное, функциональное и современное устройство.

Однако в процессе установки могут возникнуть некоторые несостыковки.

В результате неправильной установки магнитола может, например, переключать треки при попытке водителя увеличить громкость или вовсе не реагировать на команды, подаваемые с мультируля.

Признаки неисправности датчика детонации

Продажи

Выпускаться гибриды будут в Корее (Хвасон), а продажи начнутся на большей части мирового рынка, в том числе в Европе и Северной Америке, Азии. Ориентировочно за Kia Niro 2019 цену заплатить нужно будет примерно в 4000 долларов. Но американское правительство по программе возврата налогов с удовольствием компенсирует «приличную» часть расходов.

На развивающемся рынке России гибриды – транспорт не часто встречающийся и вычурный. Его покупают лишь, чтобы выделиться в толпе, поэтому и огорчаться очень не следует. Другое дело США, где их продается до полумиллиона в год (половина годового российского рынка), поскольку там покупателю важнее цифра расхода на галлон в милях, нежели разгон до сотни.  Подобные автомобили в Америке давно стали обыденностью.

Подключение камеры заднего хода авто к ноутбуку

Подключаем к рулю магнитолу

Практически все автомобили, имеющие мультируль имеют установленную штатную магнитолу. Но может возникнуть такая ситуация, что появляется желание заменить музыкальную установку на более совершенную. В таком случае нужно быть готовым к тому факту, что расположенные на руле кнопки управлять новой системой не будут. Потребуется провести некоторую работу для устранения этой проблемы. Несмотря на кажущуюся простоту предстоящих работ, подключение нештатной магнитолы может занять несколько часов. Успех и скорость работ будет зависеть от навыков работы с электроникой, в противном случае лучше всего обратиться к мастеру. Если же вы все-таки решите испытать свои силы и подключить магнитолу к мультирулю самостоятельно, то следуя нашим инструкциям, вы добьетесь поставленной цели.

Что нужно приготовить

• Подходящую именно вам магнитолу. Самой большой популярностью у водителей пользуются проигрыватели «Пионер» или «Сони».
• ISO-адаптер – данный переходник чаще всего находится в комплекте с аппаратурой.
• Покупаем еще один такой же адаптер.
• Переходник для подсоединения антенны, тоже нужно приобрести.
• Адаптер, позволяющий соединить кнопки на мультируле и магнитолой.

Подбор адаптера

Адаптер необходим для корректного подсоединения нештатной магнитолы к мультирулю. Производители предлагают довольно разнообразный выбор данных устройств. Это могут быть модели, подходящие только к конкретному автомобилю или универсальные, которые можно подключить практически на любое авто.

Среди универсальных моделей наибольшей популярностью пользуется адаптер с возможностью программирования – под маркой ACV. Эти устройства выглядят как модуль небольших размеров с проводами разных цветов. Эти провода выведены наружу, что облегчает процесс соединения с проводами на колодке магнитолы. Подходят данные адаптеры ко всем магнитолам, независимо от марки, имеющим пульт дистанционного подключения и процесс программирования будет происходить непосредственно с пульта. Адаптер ACV SWI-1 позволяет сохранить все функции кнопок расположенных на руле и даже расширяет их возможности, а именно позволяет запрограммировать две функции на одну и ту же кнопку. Это достигается кратковременным или длительным нажатием.

Установка

• Сначала подключаем магнитолу с соблюдением всех инструкций. Подключаем антенну и проверяем корректность работы устройства.
• Соединяем провода колодки руля и провода адаптера, придерживаясь следующей схемы.
• Белый провод на адаптере должен быть обязательно отключен от массы.
• Линия 1 (синий провод) – STRG SWA.
• Линия 2 (зеленый провод) – STRG SWB.
• МАССА (черный провод) – STRG GND, на минус (корпус транспортного средства).

После соединения всех проводов начинается непосредственный процесс программирования.

1. На адаптер подается питание +12В – один из светодиодов должен мигнуть.
2. Подсоединяем к МАССЕ провод белого цвета, и устройство входит в процесс обучения.
3. На мультируле находим кнопку регулировки громкости звука, нажимаем и удерживаем ее до тех пор, пока светодиод не загорится.
4. На пульте дистанционного управления нажимаем кнопку усиления звука и наводим пульт на адаптер – горящий на корпусе светодиод должен в это время погаснуть.
5. Если нужно на эту же кнопку на руле разместить и вторую команду, то ее нужно нажать и держать пока оба светодиода не загорятся.
6. На пульте ДУ удерживаем кнопку, пока светодиоды не погаснут.
7. Программирование всех остальных кнопок проводим по тому же самому принципу.
8. Отключаем на адаптере белый провод и производим его изоляцию.
9. Настройка полностью завершена, и вы совершили самостоятельное подключение мультируля к нештатной магнитоле.

Некоторые умельцы решаются подключить магнитолу к рулю, не имея на нем кнопок. Перед ними встает естественный вопрос – как сделать мультируль своими руками. Это вполне возможно для тех, кто плотно «дружит» с электроникой. Всем же остальным можно дать совет – просто приобретите уже готовый многофункциональный руль, этим вы убережете себя от лишних трат времени, да и средств.

Как настроить кнопки руля на Андроид магнитоле

Настройка кнопок руля на Android-магнитоле производится в следующей последовательности:

1. На рабочем столе устройства заходим во вкладку «Кнопки на руле;
2. Нажимаем кнопку «Сброс» чтобы все заводские установки, если таковые были, обнулились;
3. Затем нажимаем кнопку прибавления громкости на руле. На экране должно появиться два столбца: «Действие при коротком нажатии» и «Действие при длинном нажатии». В меню первого столбца выбираем соответствующий пункт (условное обозначение динамика и значок «+») и нажимаем кнопку «ОК», чтобы принять действие;
4. Нажимаем кнопку убавления громкости на руле, выбираем для нее соответствующее действие в левом столбце, принимаем настройки нажатием кнопки «Ок»;
5. Далее нажимаем на руле кнопку переключения трека (>>|) и программируем ее так, чтобы при коротком нажатии она переключала музыкальную композицию или радиостанцию, а при длинном нажатии запускала поиск радиостанции (выбираем в правом столбце SEEKUP). Нажимаем кнопку «ОК». Проводим аналогичные действия в отношении кнопки (|<<);
6. Нажимаем на руле кнопку MODE (переключение функции — FM, AUX, SD, USB), выбираем для нее аналогичное действие в левом столбце меню на экране магнитолы. Нажимаем Ок.
7. Нажимаем кнопку «Сохранить». Готово!

ВИДЕО ОБЗОР

Ответ на частый вопрос — как настроить подсветку кнопок

Чтобы изменить настройку подсветки кнопок китайской андроид-магнитолы, выполняем следующие действия:

1. Заходим в Настройки (иконка в виде шестеренки);
2. Выбираем пункт «Заводские настройки»;
3. Вводим сервисный пароль — 123456 (126);
4. В открывшемся меню выбираем вкладку Other. В списке находим настройку «Panel LED control» и выбираем, при каких условиях будет включаться подсветка магнитолы: при включении головного света, при включении питания или оба варианта.

Чтобы поменять цвет кнопок на Андроид магнитоле, нужно выбрать в меню настроек вкладку «Подсветка«. Данная функция позволяет подобрать подсветку кнопок панели головного устройства в тон подсветки панели автомобиля. Однако есть такая функция только на более дорогих моделях андроид-магнитол.

Схема контактных проводов по цветам и функциям от владельцев Ниссан X-trail

• Провода синего и фиолетового цвета отвечают за регулировку увеличения уровня громкости и переключение музыкальных треков или же радиостанций.
• Оранжевый и зеленый провод — переключение станций и треков. Уменьшение громкости.
• Серый и черный — масса.
• Провод красного цвета — напряжение.

Добившись работы всех кнопок на колесе управления, переходим к синхронизации рулевых кнопок с нештатным устройством через специально купленный для этого адаптер.

В этом случае все операции выполняются по прилагаемой производителем инструкции, которая полностью соответствует действительности.

После окончания работ проводится полная проверка всех функций управления магнитолой с руля.

Подключение магнитолы Pioneer к рулю автомобиля BMW E46 через штатные кнопки

При изменении марки автомобиля процесс установки и адаптации головного устройства с рулевым управлением аналогичен тому, что мы привели для Ниссан и аппарата Пионер. Если у вас еще не пропало желание самостоятельно провести все эти операции, то вы можете их произвести, взяв в качестве руководства данную статью. Какой-либо внятной информации от производителей мы так и не нашли, кроме уверений в ее несложности.

Описывать установку блока кнопок на рулевое колесо с последующим подключением к проигрывателю мы также не будем. Потому как, это тема для отдельной статьи.

И наш вам совет, если вы поставили себе целью управлять магнитолой, не убирая рук с руля, не имея кнопок на рулевом колесе (то есть с их предустановкой), то приобретите уже готовый мультируль с кнопками управления. Это сбережет вам средства и нервные клетки. Хоть, конечно, и не в таком объеме, как обращение в специализированный центр автозвука.

Post Views: 161

Ошибки при подключении

Типичные нарушения в работе кнопок мультируля происходят по следующим причинам:

• Неправильная распиновка соединений – подключить согласно схеме.
• Нарушен контакт на каком-либо разъёме, либо произошёл обрыв провода: если визуально обрыв не найти, то нужно «прозвонить» участки проводов мультиметром в режиме омметра, проверить соединения на клеммах.
• Одна из функций кнопки не работает – активация прошла не полностью: сбросить настройки мультируля, отключив адаптер, и перепрограммировать систему вновь.
• Самопроизвольный отказ работы – короткое замыкание (сгорел предохранитель): заменить предохранитель в блоке, проверить разъёмы на наличие влаги, загрязнений, осмотреть крепление провода «на массу».

При инсталляции следует учитывать штатные разъёмы конкретной магнитолы – схемы подключения могут отличаться: в таких случаях следует придерживаться технического описания мультимедийного устройства.
