Как подключить две пары динамиков в 2 ома

Учимся различать штекеры

Как устанавливать аудиосистему в автомобиль, как осуществляется подсоединение проводов и нужен ли усилок? Разберемся, какие штекеры могут использоваться для монтажа. Штекеры могут иметь разную маркировку в зависимости от стандарта. Маркировка ISO характерна для мультимедиа систем и проводки в авто, если такое устройство будет использоваться не по назначению, оно может сломаться. Большинство производителей изготовляют собственные переходники для стандарта ISO, так что в продаже можно найти множество различных штекеров.

Перед тем, как установить колонки в машину, необходимо понять, какие нужно использовать штекеры. Для каждого отдельного авто характерны оригинальные переходники, с помощью которых должны подключаться колонки к магнитоле в авто. Если установлена штатная проводка, то возможно, что аудиосистему можно будет подключить и к ней. Чтобы самому подключить колонки в машине к новой магнитоле, используется переходник стандарта Евро.

Проблемы и настройки

Если после подключения аксессуара звук не появился, следует проверить включен ли он на компьютере. Для этого на нижней панели следует найти значок динамика и нажать на нее один раз. Перед вами появится шкала регулировки громкости, с помощью которой следует включить воспроизведение звука.

Если нет звука даже после этого, требуется осмотреть динамики на наличие кнопки включения или регулировки громкости. При ее обнаружении следует включить колонки с их помощью.

Также следует проверить наличие драйверов на звуковую карту, так как без них компьютер не видит колонки.  Для этого в меню пуск рекомендуется перейти в панель управления, а там найти диспетчер устройств.

Если возле строки «Звуковые устройства» присутствует желтый или красный восклицательный знак, требуется переустановить драйвера.

Переключение колонок на наушники

Как на компьютере переключить звук с колонок на наушники:

1. Установите диспетчер Realtek HD.
2. Подключите наушники в панель компьютера.
3. Найдите в диспетчере Realtek справа вверху надпись: «Дополнительные настройки устройства».
4. Поставьте галочку: «Настроить передние и задние выходные устройства для одновременного воспроизведения двух различных звуковых сигналов».
5. Переключайтесь между колонками и наушниками кнопкой «Задать стандартное устройство»

Как на компьютере настроить колонки

1. Выключите свой компьютер, отключите его от источника питания. Подключите колонки к цветным входам, которые соответствуют отверстиям на панели компьютера, часто расположенной на задней панели домашнего компьютера. (Line Out)
2. Подключите к сети ваш компьютер и включите его. Получите доступ к панели конфигурации звуковая карта в вашей операционной системе, как правило, расположены в Панели Управления или меню -> Панель Управления.

1. Найдите в меню «Звук» Настройка аудио колонок, как правило, указаны с помощью кнопки или вкладки, но иногда в главном меню. Выберите расположение колонок, который влияет на расположения динамиков в вашей домашней системы театр.

Используйте аудио функции проверки громкоговорителей на панели звук конфигурации, чтобы проверить вашу установку колонок окружающего звучания и определить, как работают колонки и что они должным образом размещены в выбранном расположение.

Если объем или баланс колонок неровный, используйте регуляторы громкости в акустической меню конфигурации, чтобы настроить вручную.

Таким образом можно настроить звук и убрать любой шум, треск, басс, фон, помехи, свист, хрип, писк, шипение в колонках.

Представленная инструкция и видео поможет подключить любой тип устройств и решить некоторые проблемы с воспроизведением звуковых дорожек. Если после проведенных манипуляций старые колонки не заработали, рекомендуется проверить работоспособность разъема для подключения устройства и самих динамиков.

Подключение беспроводных колонок Bluetooth

Шаг 1. Убедиться, что ноутбук оснащен радиомодулем Bluetooth, с помощью которого можно подключить беспроводные колонки. Для этого нажать клавиши «Win+R», набрать в строке «devmgmt.msc» и нажать «OK».

Набираем в строке «devmgmt.msc», нажимаем «OK»

Если в древе «Диспетчера устройств» видна категория, называемая «Радиомодули Bluetooth» («Bluetooth Radios»), щелкнуть на ней, развернув список устройств. Если в списке имеются какие-либо устройства, значит, на ноутбуке установлен Bluetooth.

Находим категорию «Радиомодули Bluetooth», двойным щелчком мышки раскрываем ее, проверяем список устройств

Шаг 2. Убедиться, что Bluetooth включен. Для этого посмотреть в трей (внизу справа) на наличие синего значка.

Проверяем наличие значка Bluetooth на панели задач

Если значок отсутствует, потребуется его включить.

1. Нажать кнопку с изображением беспроводного соединения в виде значка Bluetooth или антенны на ноутбуке. Обычно это одна из кнопок «F1–F12» (зависит от модели ноутбука), нажимаемая совместно с кнопкой «Fn».

   Нажимаем на одну из кнопок «F» с изображением беспроводного соединения с сочетанием клавиши «Fn», например «Fn+F2»»

2. Убедиться, что синий значок в трее появился.

   Проверяем наличие синего значка в трее

Шаг 3. Найти подходящее местоположение, чтобы разместить динамики (динамик) Bluetooth.

Находим подходящее местоположение для размещения динамиков Bluetooth

При установке динамиков необходимо учитывать:

• динамики должны подключаться к расположенному поблизости источнику питания;
• для легкого включения и выключения динамиков поставить их в легкодоступном месте;
• наличие стены между ноутбуком и колонками не обязательно, но может снизить качество звучания;
• обратиться к руководству колонок, чтобы выяснить, как близко они должны располагаться от ноутбука.

Шаг 4. Включить динамик, сделав его доступным для обнаружения. Включение динамиков зависит от их модели. Часто на них имеется кнопка, которую нужно удерживать в течение нескольких секунд, чтобы перевести устройство в режим «обнаружения».

Включаем динамик, нажав на соответствующую на нем кнопку

Шаг 5. Для соединения ноутбука с колонками Bluetooth нажать «Win+R», напечатать «control printers» и нажать «OK».

Печатаем «control printers», нажимаем «OK»

Шаг 6. В открывшемся окне выбрать «Добавление устройства».

Выбираем «Добавление устройства»

Шаг 7. Начнется поиск устройств. Когда динамики появятся, выбрать их щелчком мыши и нажать «Далее», чтобы соединить устройства.

Выделяем динамики щелчком мыши, нажимаем «Далее»

Настройка ноутбука для воспроизведения звука через Bluetooth

Шаг 1. Нажать клавиши «Win+R», напечатать «control» и нажать «OK».

Печатаем «control», нажимаем «OK»

Шаг 2. В «Панели управления» выбрать вверху справа «Крупные значки » и щелкнуть на пиктограмме «Звук».

Выбираем справа вверху «Крупные значки», щелкаем на пиктограмме «Звук»

Шаг 3. Щелкнуть на закладке «Воспроизведение», выбрать щелчком «Динамики Bluetooth» и нажать кнопку «По умолчанию». Нажать «OK».

Щелкаем на закладке «Воспроизведение», выбираем щелчком «Динамики Bluetooth», нажимаем кнопку «По умолчанию», затем «OK»

Звук должен начать проигрываться через новые динамики Bluetooth.

Шаг 4. Щелкнуть левой кнопкой мыши на значке звука в трее. Отрегулировать громкость в регулировках на 75%. При появлении разных слайдеров использовать слайдер с надписью «Приложения» (Applications).

В слайдере с надписью «Приложения» («Applications») регулируем звук на 75%

Шаг 5. Минимизировать громкость на колонке Bluetooth. Если на колонке имеется аппаратная ручка, повернуть ее полностью влево, чтобы отключить громкость.

Минимизируем громкость на колонке Bluetooth

Если аппаратной настройки громкости на колонке нет, щелкнуть в трее значок «Звук» и переместить уровень громкости вниз (влево).

Щелкаем в трее значок «Звук», перемещаем уровень громкости вниз (влево)

Шаг 6. Проверить звук, воспроизведя песню, видео или звуковой файл.

Проверяем звук, воспроизведя песню, видео или звуковой файл

Шаг 7. Медленно увеличивать громкость на громкоговорителе Bluetooth, пока она не будет достаточной для комфортного прослушивания.

Медленно увеличиваем громкость на громкоговорителе Bluetooth для комфортного прослушивания

На этом настройка колонок Bluetooth на ноутбуке завершена.

Истории наших читателей

К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец. В двери и кузове делают отверстия под резиновую гофру, которая исключит перетирание и переламывание проводов Протягивают акустический провод в гофру при помощи стальной проволоки.

Расположение усилителя, эквалайзера на дополнительной полке под перчаточным ящиком позволяет максимально сократить длину питающего кабеля.

Инструменты Чтобы подключить пищалки к магнитоле или к кроссоверу потребуются: кабель;. Сабвуферы закрытого типа, имеющие герметичный корпус closed Сабвуферы фазоинверторного типа vented , характеризуются наличием фазоинвертора — щели или трубы, служащей для настройки частотной характеристики в области низких частот Сабвуферы полосового типа bandpass — отличаются от вышеперечисленных тем, что сам динамик убран внутрь корпуса сабвуфера, а звук излучается через фазоинвертор Сабвуферы с пассивным излучателем passive radiator имеют дополнительный диффузор или динамик без магнитной системы, служащий для понижения общей резонансной частоты громкоговорителя.

Выбираем место Изначально потребуется определиться с местом для расположения будущей акустической системы. Возможен ещё один вариант — развести провода с помощью кроссовера фильтра частот. Настоятельно советуем поступить именно таким образом, чтобы ваши пассажиры не раздражались от дребезжащего пластика, который будет реагировать так на громкую музыку, исходящую из колонок.

В помощь автолюбителям

Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении. Для того чтобы звук с обеих сторон воспринимался ним с одинаковой громкостью можно с помощью балансировки увеличить громкость звучания правых динамиков. Водитель автомобиля сидит слева, и находится ближе к левым динамикам.

Мостовое включение каналов усилителя — подключение при котором 2 канала усилителя работают на 1динамик. По сравнению с прошлым классом эффективность этого выше почти в 2 раза, но высокие искажения в выходном сигнале делают его редко используемым. На фотографии представлен классический низкочастотный электромагнитный громкоговоритель в разрезе.

Есть ещё одна проблема. Сабвуфер — это крупногабаритный элемент, весьма трудоемкий в изготовлении и установке. Для начала рассмотрим характеристики, которые указываются в паспорте.

Это могут быть следующие узлы: Усилитель Акустические системы Сабвуфер Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Номинальная электрическая мощность — мощность, которую сможет воспроизводить динамик длительное время без искажений. Как подключить нечётное количество динамиков

Рулевые особенности

Расположение динамиков

При монтаже задних каналов большой мощности их нужно правильно установить. Овальные колонки монтируются на задней полке так, чтобы ось громкоговорителя была направлена по диагонали транспортного средства. Заднюю правую колонку нужно направить на водителя, а левую – на переднего пассажира. Только после того, как будет осуществлен правильный монтаж, динамики можно подключить к аудиосистеме.

Чтобы звучание было качественным, колонки нельзя закрывать – для нормальной работы им необходимо больше пространства. Что касается пищалок – твиттеров – их нужно установить на стойках ветрового стекла. Если их вмонтировать подальше от низкочастотных колонок, сможете добиться яркого квадроэффекта. Направление твиттеров производится аналогичным образом – передний левый направляется на пассажира, а правый – на водителя. Проводку необходимо зафиксировать надежным образом.

Как колонки подключить к автомагнитоле

Как колонки подключить к автомагнитоле, часто спрашивают владельцы машин. Оказывается, ничего сложного в этой процедуре нет. Достаточно знать основные правила и действовать по приведенной ниже инструкции. Узнав, как подключить колонки к автомагнитоле, можно больше не обращаться из-за этого к специалистам. Как вы думаете, зачем нужно подключать к штатной автомагнитоле новые колонки? Ответ напрашивается сам по себе: для многих водителей музыка становится неотъемлемой частью жизни. Но скудная АС, состоящая лишь из недорогих штатных колонок и такой же автомагнитолы нужный уровень звучания обеспечить никак не сможет. Тогда приходится все менять: покупать новые колонки, более мощные и автомагнитолу современного типа с различными наворотами. Есть еще одна причина: некоторые автомобилисты желают подключать больше колонок. К примеру, им хочется узнать, как подключить 6 динамиков к автомагнитоле или все 8.

Подключаем динамики

Установка колонок к магнитоле – это важный момент. Чтобы не допустить ошибок, в процессе ремонта рядом должна быть схема подключения колонок, на которой отмечаются все моменты правильного монтажа. Подключая передние или задние динамики, учитывайте маркировку на них, благодаря которой можно найти положительный и отрицательный выводы. Производители обычно делают плюсовой выход широким, а отрицательный – узким.

Если случайно решите подключить динамики неправильно, это может привести к большой потере качества, вплоть до 80%. Сначала это приведет к поломке колонок, а затем выйдет из строя и аудиосистема. Если на динамиках нет маркировки, в ходе монтажа можно сначала подключить один элемент, после чего активировать аудиосистему на полную мощность. Затем подсоединяется следующий элемент, если после подключения звучание увеличилось, то вы на правильном пути, можно продолжать. Но если звук остался на том же уровне, это говорит, что в процессе была допущена ошибка.

Выбор проводки

Провода для колонок или громкоговорителя маркируются – их может быть 2 либо 4 пары. Если провод однотонный – он положительный, если с черной полоской – отрицательный. Однотонный необходимо подключать к широкой клемме колонки, а с полосой – к узкой. Минусовой провод может быть общим для боковых либо фронтальных колонок (до 20 Вт). Если акустическая система будет более мощной, каждый канал должен иметь свой отрицательный и положительный провода. Менять местами, а также подключать к кузову автомобиля, то есть заземлять, эти кабеля нельзя, это приведет к ухудшению качества звучания.

Устройства с небольшой мощностью могут быть оснащены четырьмя цветными кабелями, при этом провода с полосой может и не быть. Если это так, то отрицательный вывод колонок подключается к отрицательному контакту автомагнитолы. Если допустите ошибку, это может привести не только к ухудшению звучания, но и замыканию проводки, что может привести к возгоранию. Большинство магнитол имеют в комплекте соединительные кабеля, но специалисты рекомендуют использовать их только для проверки, поскольку сечение у них маленькое. Эксплуатация таких проводов актуальна, если мощность аудиоколонки составит не более 20 Вт, обычно диаметр таких динамиков равен 13 см.

Особенности изоляции

Если используете качественную проводку, то она будет оснащена хорошей изоляцией. Изоляционный фон должен быть силиконовым, это не даст проводке потрескаться при минусовых температурах. Сечение кабелей должно соответствовать мощности автомагнитолы. Прокладка проводки должна осуществляться подальше от других пользователей энергии. Переломы и закручивания кабелей не допускаются. Проводка не должна перетираться, она должна быть уложена в закрытом виде – в стойках дверей, под порогами.

Как подобрать колонки к усилителю (практика)

Домашняя акустика

     Покупатели звуковой техники подбирают пассивную акустику, провода, усилитель на слух. Но это скорее искусство, чем точный метод. Да и оптимальным результатом такого подбора (для домашней акустики) является не ровная громкость по всем частотам, а приемлемое (приятное слуху) звучание.

     Если смотреть по техническим характеристикам усилителя и колонок, то нужно учитывать следующее:

    1) Если Вы выбрали акустические системы, то  усилитель должен быть расчитан на работу с колонками, с таким входным сопротивлением.

    Обычно в усилителях имеются механические или электронные переключатели импеданса (сопротивления) колонок. Перед началом использования колонок их надо перевести в положение, соответствующее сопротивлению Ваших акустических систем.

    К чему может привести несоответствие сопротивления колонок сопротивлеию номинальной (на которую усилитель рассчитан) нагрузки (подключаемых колонок) усилителя? В худшем случае к выходу усилителя из строя. А в обычном случае к гораздо худшему качеству звучания. Т.к. ухудшается согласование по частоте усилителя и акустических систем.

    2) Усилитель ресивер должен обеспечивать мощность не менее 33% от максимальной мощности колонок. Провода чем толще, тем лучше (сечением не менее 1,5 мм.кв.). А остальное подбирается исключительно на слух.

Студийное оборудование

   Для музыкальной (студийной) техники — студийных мониторов преимущественно применяется другой метод. Используется преимущественно активная (со встроенным усилителем)  акустика. Это позволяет полностью избавиться от акустических кабелей и в заводских условиях максимально выровнять частотную характеристику акустической системы (акустика + усилитель).

    Методика примерно следующая:

     В безэховой звукоизолированной комнате с помощью поверенных (проверенного и сертифицированного соответствующими уполномоченными органами) измерителя звукового давления и генератора сигналов измеряется частотная характеристика давления. На разных звуковых частотах измеряется звуковое давление при неизменном уровне сигнала на входе усилителя. Подбором радиоэлементов схемы усилителя и частотных фильтров  активной акустической системы, а также регулировкой настроек добиваются возможно одинакового звукового давления на разных частотах.

Порядок подключения (последовательность действий)

1. Обеспечить надежное отключение магнитолы от бортовой сети. Для этого можно на время снять предохранитель, обслуживающий магнитолу или отрицательную клемму с АКБ.

2. Определить по цвету проводов, идущих к разъему магнитолы, какие провода обслуживают конкретный динамик.

3. Уложить проводку, не допуская возможного перекрещивания и перетирания проводов. Наиболее опасные зоны – в районе гофры дверей, порогов в салоне. Прокладывать соединительные звуковые провода и кабели под ковриками в зоне расположения ног водителя и пассажиров нельзя. Проводку после укладки следует закрепить пластмассовыми хомутами с имеющимися жгутами или дополнительно установленными направляющими.

4. Отрезать остатки проводки, оставив около пяти сантиметров запаса на соединители.

5. Установить клеммы на зачищенные концы проводов, соединяемые с динамиками, закрепить их на выводах динамика или колонки. Соединение проводников и клемм лучше производить методами обжим, скрутка плюс пайка.

6. Зачистить концы проводов, подключаемые к разъему магнитолы.

7. Еще раз проверить полярность подключения со стороны проводов соединения с магнитолой. Проверить при помощи прозвонки на массу отсутствие замыкания звуковых проводов на кузов.

8. Произвести соединение проводников к разъему магнитолы методом скрутка плюс пайка плюс изоляция при помощи термоусадки.

9. Подать питание на магнитолу (подключить клемму АКБ). Установить минимальную громкость, включить магнитолу (или наоборот, если регулировка громкости электронная).

10. Настроить магнитолу на воспроизведение сигнала. Постепенно увеличивать громкость. Убедиться в отсутствии нелинейных искажений (хрипения, металлического звука, дребезжания). В случае наличия искажений проверить крепление колонок и динамиков, их исправность. Это можно выполнить, временно поменяв выходы, например, с левой колонки на правую. Проверить перемещение уровня сигнала по салону с помощью регуляторов на магнитоле право-лево (баланс), зад-перед.

Установка считается законченной, если успешно пройдены все тесты.

Видео — как правильно подключить динамики к магнитоле в машине:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

Как установить динамики большего размера

В автомобиле предусмотрены штатные посадочные места под колонки. Но как быть, если нужно установить динамики большего диаметра? С такой проблемой можно столкнуться при установке колонок в двери автомобиля. Для качественного монтажа применяют специальные подиумы, которые покупаются уже готовые или изготавливаются под конкретную модель авто и размер колонок.

Подиумы помогают динамикам звучать лучше за счет дополнительного объема, который они дают, и позволяют установить динамики нужного размера. На заднюю полку автомобиля тоже иногда устанавливают подиумы, но это делается в основном для улучшения качества звука.

Как включить динамики на мониторе

Допустимо, монитор со встроенными колонками не покорит вашу душу очаровательным звучанием и насыщенностью тембров, но сэкономит одну розетку и место на столе. Сами по себе колонки не включатся, следственно придется взять провод и протянуть его до системного блока.

Инструкция

1. В комплекте с монитором обязаны быть минимум 3 шнура: питание, видео (DVI либо VGA), звуковой (mini jack 3.5mm). Разъемы этих шнуров настоль отличаются, что их легко нереально перепутать (если вы все же сумели запихнуть VGA-шнур в аудио гнездо, значит, вы сломали материнскую плату). Выходит, возьмите провод со штекером mini jack. Обыкновенно он зеленого цвета на конце и соответствует цвету аудио-входа на материнской плате либо аудио-карте. Если вас обделили и не снабдили шнуром – приобретете его. Мини-джек отец-отец 3,5 мм – стоит минимально, служит совершенно. Объедините два гнезда: на мониторе и системном блоке, и исполните дальнейший шаг.

2. Все объединили, но звука нет. Не нужно печалиться, допустимо, вы примитивно не включили его, а именно – не нажали кнопку вкл. Посмотрите наблюдательно, она должна быть на панели монитора, а над ней значок аудио-динамика. Нажмите на него, на экране появится картинка зачеркнутого либо не зачеркнутого динамика. Проявите смекалку, что это может обозначать (наверно зачеркнутый – нет звука, не зачеркнутый – есть звук), действуйте согласно логике.

3. Объединили, включили, но звука нет. Подождите впадать в ярость, обуздайте свой пыл и зайдите в меню настроек звука операционной системы. В Windows это дозволено сделать через меню Пуск – Панель управления – Звук – вкладка Воспроизведение – Свойства – в новом окне вкладка Ярусы. Дозволено зайти через иконке в трее с тем же значком динамика. Допустимо, где-то там стоит предательская галочка на пункте выкл. Снимите ее, если это так. Настройте ярус громкости в программе (и, если имеются – соответствующие кнопки на мониторе).

4. Если вновь нет звука – глядите пункт один, допустимо, вы перепутали вход на системном блоке. Включите звуковой файл, скажем, MP3, и меняйте входы до тех пор, пока не услышите зувки.

Совет 5: Как включить колонки на мониторе

Некоторые мониторы, как жидкокристаллические, так и трубочные, оборудованы встроенными колонками. Подобно отдельным колонкам, встроенные могут быть подключены к звуковой карте компьютера стереофоническим кабелем.

Инструкция

1. Учтите, что тот кабель, по которому на монитор поступают сигналы изображения от видеокарты (VGA либо DVI), не содержит проводников для подачи аудиосигналов. Для этого применяется обособленный тонкий шнур. Он может быть встроенным в монитор, но почаще является съемным.

3. При получении монитора, прежнего в употреблении, шнура в комплекте поставки может не быть. Тогда его следует собрать. Если он должен иметь с обеих сторон штекеры типа Jack, легко объедините между собой кабелем требуемой длины одноименные контакты 2-х таких штекеров. Если же с одной стороны должен находиться один штекер типа Jack, а с иной – два типа RCA, всеобщие провода всех штекеров объедините совместно, средний контакт штекера Jack подключите к сигнальному контакту белого штекера RCA, а далекий – к сигнальному контакту красного штекера RCA.

Источник

Секреты режиссеров: 16 примеров, когда актеров застали врасплох (ради сцены)

Регулятор давления топлива на ВАЗ-2110: диагностика и замена своими руками

Двухполосный фронт и сабвуфер

Более низкого энергопотребления габаритных лампочек можно достичь при замене их на светодиодные.

Каждый вариант коммутации катушек универсальный. Тогда пользователь начинает искать способы модернизировать систему с минимальными затратами. Если вы обнаружили у себя в кладовке или на балконе старый советский усилитель и колонки, то не спешите их выбрасывать.

Помните: главная колонка — это та, на которой расположены основные выходы, органы управления и световая индикация. Колонки должны иметь одинаковое сопротивление, а их сумма не должна превышать сопротивление усилителя звука.

Любая пара акустических проводов содержит кабель с черной полосой — это минусовой провод другой выполнен в монотонном цветовом исполнении. После инструментальной настройки проверьте звучание системы или, лучше, воспользуйтесь услугами эксперта. Выбор кабеля для акустики Всегда используйте высококачественные кабели, доступные для вашего бюджета.

Soloфикация

Далее сопротивление считаем по упрощённой формуле, так как у нас всего 2 плеча, включенных параллельно. Необходимо прибегнуть к определенным хитростям: следует разделить RCA мидбаса с помощью 2-х Y-разветвителей. Качество настройки не пострадает, но придется учитывать и АЧХ микрофона. В случае большей крутизны низкочастотного фильтра частоту среза можно выбрать другой.

Правда, большинство из них подверглись доработке. Как правило это клемма «0» в некоторых случаях обозначается как «СОМ» и клемма «В». Разъёмное соединение может выглядеть по-разному, но в любом случае клеммы так или иначе промаркированы. Основная особенность трансляционных систем это использование в усилителе согласующего трансформатора, который выдает в линию сигнал с уровнем В в некоторых случаях может быть 30В, В, но эти случаи мы рассмотрим отдельно

Обратим внимание также на тот факт, что при проектировании пассивных разделительных фильтров в расчетах используется импеданс головок, величина которого не постоянна и зависит от частоты

Последовательное, параллельное и смешанное соединение динамиков

Последовательно лучше соединять не более двух динамиков, поскольку большее их количество сильно уменьшит выходную мощность. Параллельное соединение динамиков При параллельном подключении динамиков рис. Она представляет собой последовательную RC-цепочку, подключенную параллельно динамику. Рядом подпись — 8 Ом, сопротивление катушки.

Для зарядки конденсатора можно использовать резистор, идущий в комплекте с устройством

Здесь важно помнить, что их элементы — конденсаторы и индуктивности — должны быть согласованы с эквивалентным сопротивлением нагрузке данного канала усиления. КАК ПОДКЛЮЧИТЬ ДИНАМИКИ И САБВУФЕРЫ В НУЖНОЕ СОПРОТИВЛЕНИЕ

ТЕОРИЯ.

Порядок подключения колонок прямо зависит от типа акустической системы. Рассмотрим для начала, какие бывают колонки и далее приведём инструкцию по их подключению.

Этапы установки автомагнитолы

Не секрет, что АКБ основной источник питания бортовой сетки авто, но и неисправность батареи может привести к поломке автомагнитолы. Чтобы не допустить выхода из строя оборудования, необходимо знать, как правильно подключить устройство своими руками. В процессе монтажа системы нельзя допускать, чтобы плюсовой контакт АКБ попадал на отрицательный или на клемму колонки. Специалисты не рекомендуют запитывать устройство плюсом либо минусом от прикуривателя или замка зажигания.

Перед тем, как подключить колонки, необходимо учесть, что соединение системы будет оптимальным только к АКБ. Благодаря этому сможете избавить колонки от различных помех и колонок, возможна будет их эксплуатация на полной мощности. Чтобы осуществить соединение, лучше использовать короткий медный многожильный кабель, его сечение должно быть не менее четырех мм2. На этом проводе, если он идет к колонкам или усилителю (не принципиально), нужно поставить предохранитель, который желательно должен быть расположен в 50 см от АКБ. Монтаж проводки должен осуществляться подальше от потребителей энергии, провода нельзя закручивать – в первую очередь они подключаются к колонкам, после чего – к магнитоле.

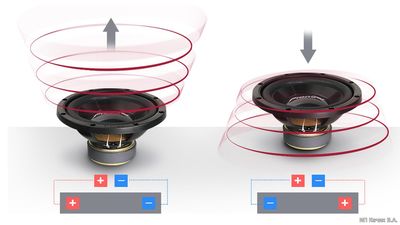

Синфазное включение динамиков

Многие, наверное, знают, что у некоторых динамиков на клеммах указывается полярность («+» и «—»).

По идее при подключении динамиков полярность можно и не соблюдать, ничего страшного не произойдёт. Особенно если речь идёт о монофоническом звуковоспроизведении. В старых телевизорах, например, был всего один динамик.

Но вот при стереофоническом, квадрафоническом или псевдо-квадрафоническом звуковоспроизведении синфазное включение динамиков играет весьма важную роль.

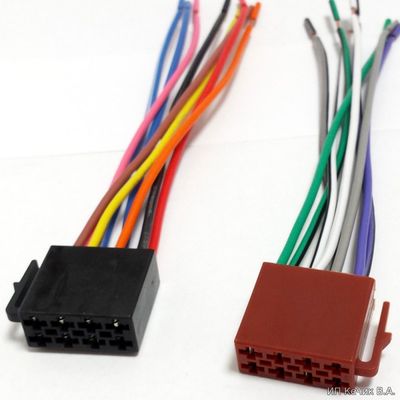

Например, у всех современных автомагнитол соединительные провода, к которым подключаются громкоговорители (динамики), имеют цветовую пару – по 2 провода на 1 канал.

Как правило, это парные цвета, с разницей в том что один из проводов будет иметь линию или пунктир другим цветом на изоляции, как на фото.

В основном производитель указывает методику подключения в инструкции.

Расскажем, что бывает при неверной фазировке динамиков, данная тема имеет отношение не только к автомобильной акустике, но и к любой другой.

При неверном подключении динамиков они начинают работать в противофазу. Казалось бы что ничего страшного не произойдёт, и так «играет и наоборот играет вроде бы также». Так в чем же дело?

На самом деле разница огромная, особенно в качестве воспроизведения звука. При неправильной фазировке звук будет глухим и с обрезанным частотным диапазоном, т.е. верхняя и нижняя граница частотного диапазона будет «обрезана» и в итоге мы не услышим хороших низких частот и высоких. Но при правильной фазировке звук будет мягким и глубоким, с хорошей стереобазой. Хорошо это будет выражено при расположении динамиков в корпусе большого объема, к примеру динамики в задней полке над багажником в седане будут иметь более глубой нижний частотный диапазон, двери же рассчитаны на более верхние диапазоны.

Сгорят ли динамики при неправильной фазировке? Нет, не сгорят, но в практическом опыте были случаи когда усилитель оказывался гораздо мощнее динамиков и при неправильной фазировке, от сильной вибрации, катушка динамика не только подгорала, но и разбивалась конструктивно и стержневой магнит, но это также связано и с конструктивными особенностями динамической головки.

Конечно же лучше прочесть предварительно инструкцию, но если Вы далеки от электроники, рекомендуем обратиться к специалисту.

Наш СТО желает всем наилучшего звучания в Вашем автомобиле!

Источник

Как подключить пассивные колонки к компьютеру?

Присутствие у колонок двух входов RCA, так называемых тюльпанов, позволяет производить подключение, применив аудиокабель Mini jack (джек 3,5 мм) на 2 RCA. Mini jack необходимо подключить к звуковой карте, имеющей зеленый выход, при использовании их в качестве фронтальных динамиков или как стереопару. Или можно применить аудиокабель 2 RCA-2 RCA и переходник mini jack, который функционирует на 2 входа RCA.

На каждой колонке находится по 2 клеммы. В этом случае вы можете вполне воспользоваться кабелем от любых наушников, имеющих mini Jack 3,5 мм. Для этого:

При подобном методе подключения колонок к компьютеру вам не удастся добиться качественного звукового эффекта из-за невысокого показателя мощности — на выходе будет всего несколько Ватт. Но такой вариант вполне оправдан, поскольку в любом случае для функционирования пассивным динамиком требуется подключить усилитель (усилок). В противном случае — колонки бы просто пылились на полках или за ненадобностью их бы пришлось выбросить в мусорное ведро.
