Нет искры, инжектор ваз

Последствия на практике: катализатор

Пропуски зажигания провоцируют преждевременный выход из строя катализатора. Низкое качество материалов, использованных при производстве изолятора и резистивного наполнителя, приводит к ускоренной деградации свечи. Даже если её характеристики соответствовали требованиям производителя в начале эксплуатации, со временем энергии искры может не хватить для надёжного воспламенения топливовоздушной смеси, в результате чего появляются пропуски зажигания и в отработавших газах повышается содержание недогоревшего топлива. Часть топливовоздушной смеси догорает в выпускном коллекторе и катализаторе, что приводит к росту температуры внутри этих элементов. Перегрев приводит к выходу из строя каталитического нейтрализатора и датчиков кислорода, установленных в системе выпуска.

Не заводится инжекторный двигатель

Направления поиска неисправности инжекторного двигателя те же бензин, искра, зажигание и компрессия. Но диагностика проводится немного иначе.

Горящая лампа «Check engine» указывает на неисправность зажигания. Для уточнения причины неисправности следует считать код ошибки. Для системы зажигания код ошибки начинается с P03XX, что указывает на пропуски искры в цилиндрах. Разумеется, проверку стоит начинать с того, что убедиться в наличии искры вообще. Этапы проверки инжекторного двигателя выглядят так:

1. Считывание кода ошибки диагностическим сканером. Код ошибки укажет на тип неисправности.
2. Проверка модуля зажигания. Проще всего его проверить, попробовав заменить на заведомо исправный, который можно снять с аналогичного автомобиля или взять в магазине. В последнем случае необходимо не забыть о чеке, который позволит вернуть деталь продавцу, если она не понадобится.
3. Проверка неисправности транзисторов блока управления. В автомобилях ВАЗ стоит пара транзисторов, каждый из которых отвечает за два цилиндра. Обычно они сгорают одновременно, как следствие – пропадает искра и ВАЗ 2107 не заводится.
4. Проверка поступления топлива в цилиндры. Для этого выкручивают свечи. Если они сухие, бензин в мотор не поступает. Возможных основных причин две: отсутствие напряжения на форсунках или неисправный бензонасос. Также проблема может заключаться в забитом бензиновом фильтре или поврежденном бензопроводе.
5. Проверка напряжения питания форсунок при помощи мультиметра.
6. Проверка давления в топливной магистрали и работоспособности бензонасоса. Последний проще всего проверить по аналогии с модулем зажигания – попробовать заменить на заведомо рабочий.

Это неисчерпывающий список причин проблем с заводкой инжекторного двигателя. Возможно повреждение проводов, идущих к модулю зажигания или от датчика положения коленвала и прочие неисправности, например, забитый продуктами горения катализатор.

Всем доброго времени суток мужики! Случилась со мной такая непонятная проблема, которая требуется скорого устранения.

Вообщем еду я спокойно тихо, ни кого не трогая на своей машинке и вдруг заглох по среди улицы. Встала как мертвая. Вообщем Ваз 2107 инжекторная, заглох двигатель, на панели приборов загорелся чек ошибка — машина не заводится. Стартер крутит нормально, но ни каких признаков жизни не наблюдается.

Клемму с аккумуляторной батареи скидывал, ничего не помогло. Пришлось звонить тестю и буксировать ласточку до гаража. Пока стоит тут, ломаю голову и ищу пути решения данной проблемы. Кстати по ощущения (по слуховым и да и по косвенным признакам) будто перестал работать топливный насос.

Кто-нибудь сталкивался с подобной проблемой? Так-то вопрос решаемый, но хотелось бы обойтись малыми затратами и менять элементы, на которые упало подозрения о неисправности, начиная с самых дешевых.

Надо сказать, причин, по которым не заводится ВАЗ: 2107, 2106, модель не так важна, не так уж и много. Рассмотрим в статье основные причины, почему не заводится двигатель.

Вообще, у данной проблемы есть два направления: отсутствие бензина и отсутствие искры. То есть, в цилиндр должно поступать топливо, и оно должно зажигаться. Это простая истина, от которой надо отталкиваться. Кроме того, есть еще два направления – это инжекторный и карбюраторный двигатель. На них-то мы и сориентируемся.

В студеную зимнюю пору

Ни для кого не секрет, что зимой автомобиль ВАЗ 2107 особенно плохо заводится. Связано это с тем, что масло в двигателе и коробке передач густеет, поэтому стартеру становится труднее его «провернуть». Именно поэтому машина заводится не с первого раза, а иногда и вообще отказывается работать. Опытные водители знают маленький секрет. Запуская двигатель, всегда выжимайте сцепление до конца, чтобы автомобиль старался крутить валы коробки передач, тем самым подготавливая машину к движению.

Машины ВАЗ 2107 с большим пробегом особенно плохо переносят холодную погоду. Почему же так происходит? Чаще всего в это виноваты проблемы с компрессией в цилиндрах, которые проявляют себя именно зимой. Чтобы завести двигатель с плохой компрессией на морозе, сначала снимите свечи.

Залейте в цилиндры немного масла на глаз. Повторите свои попытки завести двигатель. Теперь верните на место свечи и снова поверните ключ зажигания. Этот способ срабатывает практически всегда.

Мороз плохо влияет на проводку. Это может сказаться на силе искры, вырабатываемой свечами. Она может ослабеть. Проследите, чтобы никакие из проводов не отходили от катушки зажигания, а разъемы не были окислены (именно окисление помешает им проводить электричество). Избавиться от окиси поможет жидкость WD-40, так называемая в народе, «вэдэшка».

Помните, что нельзя экономить на своем автомобиле ВАЗ. Редкий ремонт сократит срок его службы. Расходные материалы также, понятно почему, должны быть качественными. Дешевый антифриз может не только вывести из строя охладительную систему, но и причинить вред здоровью.

Причины и неисправности и как устранить

Отсутствие топлива в карбюраторе

Возможно возникли проблемы с подачей топлива в карбюратор. Систему подачи топлива (до входа в карбюратор) проверяем, сняв шланг с топливоподводящего штуцера на карбюраторе и несколько раз нажав на рычаг подкачки на бензонасосе. Из отверстия шланга должна выходить сильная, пульсирующая струя топлива. Если струя слабая или ее вовсе нет , то возможно неисправен бензонасос или какой-либо другой элемент системы питания . В результате, подача топлива недостаточна или прекращается вовсе.

Засорился сетчатый фильтр на входе в карбюратор

Сетчатый фильтр вынимаем, открутив его пробку , промываем, прочищаем щеточкой (можно зубной), продуваем и ставим обратно. Попутно прочищаем посадочное гнездо под фильтр в крышке карбюратора.

Отказал клапан или система ЭПХХ

• На заглушенном двигателе включите зажигание и попробуйте снять и надеть наконечник провода с вывода клапана. Должен быть слышен щелчок. Если его нет , соединяем отрезком провода плюс АКБ и вывод клапана. Щелчка нет — меняем клапан. Щелчок появился — проверяем систему ЭПХХ. Помимо этого стоит проверить наличие и целостность резинового уплотнительного кольца на клапане.
• На карбюраторах с держателем топливного жиклера холостого хода — выворачиваем держатель, вынимаем из него жиклер. Прочищаем, промываем и продуваем сжатым воздухом. Ставим обратно.

«Подсос» постороннего воздуха в карбюратор

Осмотрите трубки и шланги, ведущие к карбюратору. Возможно они соскочили со штуцеров или повреждены. В качестве примера карбюратор 2108-1107010 и ведущие к нему трубки шланги.

Засорены топливные или воздушные жиклеры главной дозирующей системы карбюратора

Топливная смесь в этом случае будет обеднена. На карбюраторах 2105-07 необходимо снять крышку карбюратора, вывернуть топливный жиклер первой камеры, прочистить его тонкой деревянной палочкой или медной проволокой. Потом продуть сжатым воздухом и ввернуть обратно. Заодно стоит прочистить и остальные элементы главных дозирующих систем карбюратора (показаны на фотографии). На карбюраторах 2108-21083 также снимаем крышку и выворачиваем воздушный жиклер первой камеры. Вынимаем жиклер вместе с эмульсионной трубкой. Шлицевой отверткой выворачиваем топливный жиклер, находящийся на дне эмульсионного колодца. Промываем, прочищаем, продуваем его и заодно и эмульсионную трубку и эмульсионный колодец.

Не герметичен игольчатый клапан карбюратора

Карбюратор «переливает», свечи зажигания после пуска мокрые. Замените изношенный узел, так как даже малейшее подтекание топлива может привести к серьезным проблемам. Визуально на карбюраторе могут быть потеки бензина и присутствовать его устойчивый запах. Снимите крышку карбюратора и проверьте не заедает ли кронштейн поплавков на своей оси, не задевает ли поплавок за стенки поплавковой камеры, не отвернулся ли корпус игольчатого клапана. Двигатель можно будет попробовать завести если при пуске долго крутить его стартером при нажатой до упора педали «газа». В этом случае из-за усиленной вентиляции камер сгорания свечи подсохнут и топливная смесь нормализуется. Для начала можно провести проверку герметичности игольчатого клапана поплавковой камеры.

Нарушена регулировка уровня топлива в поплавковой камере карбюратора

В этом случае, смесь опять же переобогащается из-за повышения уровня топлива в поплавковой камере. Отрегулируйте его.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Возможные причины, почему не заводится ВАЗ-2107

Если ваш автомобиль ВАЗ-2107 заводится, но далеко не сразу, либо не заводится вообще, это достаточно сильно ограничивает ваши возможности, а также нарушает планы на день. Дело в том, что даже если ваш автомобиль все-таки заведется, не существует никакой гарантии того, что вы сможете доехать на нем до места назначения. Кстати, именно такие ситуации достаточно часто возникают по причине того, что собственник автомобиля меняет его расходные материалы несвоевременно. А теперь давайте рассмотрим возможные причины, по которым ВАЗ-2107 может не завестись.

Даже если во время предыдущей проверки вы убедились в том, что аккумуляторная батарея автомобиля заряжена, необходимо обратить внимание на ее работоспособность. Помните, на ней не должно быть следов от потеков, а также ржавчины

Следует внимательно осмотреть предохранители. Возможно, в автомобиле произошел скачок напряжения, из-за которого они вышли из строя. Проверьте работоспособность включателя воспламенения. Если на нем будут обнаружены следы ржавчины, вполне вероятно, что именно они и являются причиной того, что автомобиль не заводится. Вполне вероятно, что вышла из строя катушка зажигания. Исправить эту поломку поможет только ее замена. Также могла выйти из строя топливная система автомобиля. Возможно, под капотом вашего автомобиля скопилось слишком большое количество конденсата.

Нет искры на ВАЗ 2106

Искрообразование — важный процесс, обеспечивающий запуск и стабильную работу силового агрегата, за который отвечает система зажигания. Последняя может быть контактной или бесконтактной, но суть её работы остаётся одной и той — обеспечить образование и раздачу искры на нужный цилиндр в определённый момент времени. Если этого не происходит, двигатель может либо вовсе не запуститься, либо работать с перебоями. Поэтому на том, какая должна быть искра и каковы могут быть причины её отсутствия, стоит остановиться более подробно.

Зачем нужна искра

Поскольку на ВАЗ 2106 и другой «классике» установлен двигатель внутреннего сгорания, работа которого обеспечивается за счёт сгорания топливно-воздушной смеси, для воспламенения последней необходима искра. Чтобы её получить, автомобиль оснащается системой зажигания, в которой основными элементами являются свечи, высоковольтные (ВВ) провода, прерыватель-распределитель и катушка зажигания. От работоспособности каждого из них зависит как искрообразование в целом, так и качество искры. Принцип получения искры довольно прост и сводится к следующим действиям:

1. Расположенные в трамблёре контакты обеспечивают подачу низкого напряжения на первичную обмотку высоковольтной катушки.
2. Когда контакты размыкаются, на выходе катушки индицируется высокое напряжение.
3. Высоковольтное напряжение по центральному проводу поступает на распределитель зажигания, посредством которого происходит раздача искры по цилиндрам.
4. В головке блока на каждый цилиндр установлена свеча зажигания, на которую по ВВ проводам подаётся напряжение, вследствие чего образуется искра.
5. В момент появления искры горючая смесь воспламеняется, обеспечивая работу мотора.

Карбюраторный двигатель не запускается (причины связанные с системой зажигания)

Двигатель не запускается или запускается и глохнет, причины

— Неисправен аккумулятор

Аккумулятор мог попросту сесть. Так же могли окислиться его выводы или наконечники силовых проводов. Окисления можно удалить наждачной бумагой, а АКБ зарядить.

— Неисправны свечи зажигания

Возможно «пробит» (утечка тока на «массу») изолятор свечей, или неверный зазор между электродами свечи, или они покрыты черным или масляным нагаром. Для определения неисправности необходимо вывернуть свечи и посмотреть на нагар на их электродах. Проверить зазор. Если свеча не работает вообще, то она может быть залита топливом. См. «Неисправности свечей зажигания». Для определения «пробоя» можно провести тест с пуском двигателя в темноте (описан в Примечаниях ниже).

— Высоковольтные провода присоединены в неправильном порядке

Если провода по каким-то причинам отсоединялись от свечей или крышки трамблера вполне возможно, что обратно они установлены с ошибкой. Проверьте порядок присоединения проводов.

— Неправильно установлен момент опережения зажигания

Если момент слишком ранний или слишком поздний, то вполне возможно, что двигатель не запустится или будет запускаться с трудом и глохнуть. Угол опережения зажигания устанавливаем с помощью стробоскопа или на слух вращением трамблера до появления устойчивого холостого хода в пределах 700-800 об/мин. Требуемые углы опережения и порядок их установки см. «Установка момента зажигания на карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099».

— Неисправны высоковольтные провода

Высоковольтные провода могут иметь повреждение защитного покрытия («пробой»). Его проще всего проверить по наличию на них свечения, запустив двигатель в темноте. Так же можно проверить их сопротивление при помощи тестера. Помимо этого в ходе визуального осмотра выявляем окислившиеся или разрушенные наконечники проводов.

— Неисправна крышка трамблера

В случае «пробоя» крышки трамблера необходимо снять ее и осмотреть. Следы «пробоя» заметны визуально (точки, полосы). Помимо этого необходимо оценить состояние контактов внутри и снаружи крышки и состояние центрального контактного «уголька».

— Неисправен распределитель зажигания («бегунок»)

В случае пробоя «бегунка» его так же необходимо снять и осмотреть. Следы «пробоя» заметны визуально. Помехоподавительный резистор в «бегунке» так же может стать причиной того, что двигатель не запускается или запускается и глохнет. Замените его отрезком медной проволоки и повторите пуск двигателя.

— Неисправна катушка зажигания

Можно визуально оценить состояние крышки катушки зажигания. Трещины в ней не допустимы (особенно вокруг центрального контакта), так как это признак «пробоя». Более тщательно проверить катушку можно при помощи тестера. В случае его отсутствия временной заменой на заведомо исправную. См. «Проверка катушки зажигания».

— Неисправен датчик Холла

Определить исправность датчика Холла без вольтметра невозможно (См. «Проверка датчика Холла»). Возможна замена его заведомо исправным с последующим повторным пуском двигателя.

— Неисправен коммутатор

Проверить исправность коммутатора без осциллографа проблематично. Предварительно это можно сделать по показаниям вольтметра при повороте ключа в замке зажигания. См. «Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправны провода низкого напряжения системы зажигания

Визуально осматриваем провода низкого напряжения системы зажигания. Проверяем наличие изломов, протертостей, соскочивших или не до конца надетых фишек. Проверяем наличие напряжения на выводе Б+ катушки и выводе 30/1 замка зажигания. В помощь можно взять «Схему системы зажигания автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен замок зажигания

Ток в систему зажигания подается через выводы 30/1 (коричневый провод-ток приходит с генератора) и 15 (голубой с черным – ток идет на катушку). Если контакт в колодке на замке окислился или неплотный система зажигания будет обесточена и двигатель не запустится.

Примечания и дополнения

— Предварительная проверка системы зажигания заключается в проверке наличия искры на свечах зажигания (вывернутая свеча с присоединенным в/вольтным проводом кладется на двигатель-«масса», двигатель прокручивается стартером, визуально оценивается наличие и сила искры на свече). Подробнее см. «Проверка бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099».

— Общая проверка элементов системы зажигания на «пробой»: в темноте завести двигатель и визуально осмотреть свечи, бронепровода, крышку трамблера, катушку зажигание. В случае их неисправности будет заметно искрение или свечение.

Еще статьи по системе зажигания

Источник

ВАЗ-2107 не заводится зимой

Все собственники данного автомобиля прекрасно осведомлены о том, что, если им необходимо куда-нибудь поехать, когда на улице свирепствует мороз, к этому следует готовиться заранее. А все потому, что масло в коробке передач и двигателе загустевает настолько, что стартер оказывается попросту не в состоянии его провернуть. За счет этого машина может не просто не завестись с первого раза, но и отказаться делать это вообще.

Для того чтобы не оказаться без своего железного коня до наступления весны, необходимо знать один небольшой секрет. При попытке завести автомобиль, следует до самого конца выжимать педаль сцепления. В таком случае автомобиль будет стараться раскрутить валы, находящиеся на коробке передач и подготовить автомобиль к последующему движению.

Еще одной причиной того, что ВАЗ-2107 отказывается ехать зимой, может стать плохая компрессия. Для устранения этой неполадки необходимо снять свечи, залить в цилиндр небольшое количество масла, вернуть на место свечи и снова попытаться завести двигатель.

Дело в том, что мороз оказывает на проводку достаточно негативное влияние. В связи с этим сила искры, производимая свечами в мороз, может значительно снизиться. Необходимо постоянно следить за тем, чтоб ни один из проводов не отходил от катушки зажигания, а каждый разъем находился в хорошем состоянии и не был покрыть окисью.

Помните, что, хоть автомобиль ВАЗ-2107 и считается бюджетным, экономить на его запчастях нельзя. Также следует своевременно менять все расходные материалы и жидкости. Только в таком случае автомобиль будет радовать своего хозяина стабильной работой.

Поиск неисправности

Поиск неполадок в системе зажигания ВАЗовской «шестёрки» нужно проводить методом исключения, проверяя последовательно элементом за элементом. На этом стоит остановиться подробнее.

Проверка АКБ

Поскольку при запуске автомобиля источником питания является аккумулятор, то именно с проверки этого устройства и стоит начинать диагностику. Неисправности с АКБ проявляются при попытке пуска двигателя. В этот момент контрольные лампочки на щитке приборов притухают. Причина может быть как в плохом контакте на самих клеммах, так и попросту в слабом заряде батареи. Поэтому состояние клемм следует проверить и если нужно зачистить их, подтянуть крепление. Чтобы предотвратить окисление в будущем, контакты рекомендуется покрыть графитной мазкой. Если АКБ разрядился, то его заряжают с помощью соответствующего устройства.

Свечные провода

Следующими элементами, которые нуждаются в обязательной проверке при проблемах с искрообразованием, являются ВВ провода. При внешнем осмотре кабели не должны иметь никаких повреждений (трещин, разрывов и т. п.). Чтобы оценить, проходит искра через провод или нет, потребуется снять наконечник со свечи и расположить его вблизи массы (5–8 мм), например, возле блока двигателя, и в течение нескольких секунд прокручивать стартер.

В этом время должна проскакивать мощная искра. Отсутствие таковой укажет на необходимость проверки высоковольтной катушки. Поскольку на слух невозможно определить, на какой из цилиндров искра не приходит, проверку следует выполнять поочерёдно со всеми проводами.

Видео: диагностика ВВ проводов мультиметром

Свечи зажигания

Свечи хоть и нечасто, но всё равно выходят из строя. Если неисправность возникает, то с одним элементом, а не со всеми сразу. Если искра присутствует на свечных проводах, то для проверки самих свечей их выкручивают из ГБЦ «шестёрки» и надевают ВВ кабель. Металлическим корпусом свечи прикасаются массы и прокручивают стартер. Если свечной элемент рабочий, то между электродами будет проскакивать искра. Однако она может отсутствовать и на исправной свече, когда электроды заливает топливом.

В этом случае деталь нужно просушить, например, на газовой плите либо установить другую. Кроме этого, рекомендуется проверить щупом зазор между электродами. Для контактной системы зажигания он должен быть равен 0,5–0,6 мм, для бесконтактной — 0,7–08 мм.

Катушка зажигания

Чтобы протестировать высоковольтную катушку, необходимо снять с крышки трамблёра центральный кабель. Путём прокручивания стартера проверяем наличие искры таким же образом, как с ВВ проводами. Если искра есть, значит, катушка исправна и неполадку следует искать в другом месте. При отсутствии искры проблема возможна как с самой катушкой, так и с низковольтной цепью. Для диагностики рассматриваемого устройства можно воспользоваться мультиметром. Для этого:

1. Подсоединяем щупы прибора, включённого на предел измерения сопротивлений, к первичной обмотке (на резьбовые контакты). При исправной катушке сопротивление должно быть около 3–4 Ом. При отклонении значений от нормы, это указывает на неисправность детали и необходимость её замены.

Цепь низкого напряжения

Высокий потенциал на катушке зажигания формируется в результате подачи низкого напряжения на её первичную обмотку. Чтобы проверить работоспособность цепи низкого напряжения можно задействовать контрольку (лампочку). Подключаем её на клемму низкого напряжения трамблёра и массу. Если цепь рабочая, то лампа при включённом зажигании должна загораться в момент размыкания контактов трамблёра и гаснуть при их замыкании. Если же свечения нет вообще, то это говорит о неисправности катушки либо проводников по первичной цепи. При свечении лампы независимо от положения контактов проблема может быть в следующем:

• повреждение проводника, который идёт от клеммы распределителя к рычажку. Устраняется путём восстановления повреждённого проводка;
• обрыв проводника, идущего от подвижного диска к корпусу. Неисправность лечится, как и в предыдущем пункте;
• образование окиси на контактах. В этом случае требуется очистка и регулировка элементов.

Возможные неполадки ЭБУ

Неполадки могут относиться к различным деталям автомобиля:

• Датчики. Это может касаться абсолютно любых из них, но чаще всего страдают именно температурные датчики;
• Форсунки. Обычно проблемы могут появиться, если в цепи наблюдается обрыв какой-то детали. В результате этого загорание форсунок происходит в замедленном темпе;
• Двигатель. Обычно мотор начинает показывать фокусы, если водитель долгое время проводит в дороге. Чаще всего он перегревается или закипает;
• Клапаны. Они могут забиться, поэтому воздушно-топливная смесь не будет проходить с необходимой интенсивностью;
• Вентиляторы. Могут скапливать на себе огромное количество посторонних частиц, что приведет к увеличению их массы. А это станет причиной того, что они будут работать с неполной силой. В результате появится еще одна проблема – перегрев мотора;
• Инжектор. Может выдавать различные ошибки.

Возвращаем автомобиль к «жизни»

С тем, почему случается пропажа искры, пожалуй, всё предельно ясно. Теперь, не лишним будет рассмотреть порядок её возвращения. Реальность такова, что в большинстве случаев вернуть искру – дело несложное, заключающееся лишь в том, чтобы тщательно проверить поломанный автомобиль. Если быть точнее, то для нормализации искрообразования требуется:

1. Во-первых, проверить искру на инжекторе описанным выше способом, убедиться в том, что она пропала, и, хотя бы косвенно, попытаться определить причину неисправности;
2. Далее достаточно оценить сложившиеся обстоятельства и действовать, исходя из них. В качестве типовых ситуаций предлагаем рассмотреть решение следующих проблем:
3. свеча мокрая, наличие и сила искры неважны, нагар правильный (кирпичного цвета) – протираем деталь и вкручиваем обратно;
4. свеча мокрая (не всегда) и нагар неправильный (белый или чёрный) – чистим, сушим деталь и пробуем запустить мотор, если результата нет, меняем свечу и разбираемся с проблемами в топливной системе (чистка инжектора, проверка ЭБУ и т.п.);
5. свеча мокрая, искры полностью нет, цвет нагара не важен – пробуем сменить деталь, если результата нет, проверяем систему зажигания и работу инжектора.

В принципе, в теории особых сложностей в ремонте подобного рода нет. Несмотря на это, нередко он вызывает сложности в осуществлении у неопытных автомобилистов. Для решения таковых необходимо действовать в описанном выше порядке, ну а если что-то не выходит – лучше обратиться к профессионалам на СТО. Подобный подход к ремонту не только сэкономит время, но и гарантирует беспроблемную эксплуатацию автомобиля в дальнейшем.

Пожалуй, на этом наиболее важная информация по сегодняшнему вопросу подошла к концу. Надеемся, представленный материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

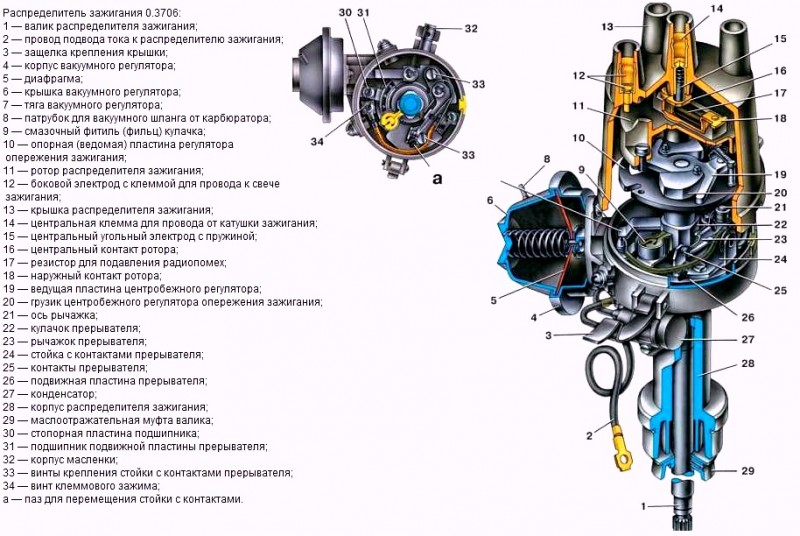

Основные узлы трамблера и описание его работы

Устройство трамблера Ваз классика

Устройство

Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор. В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания). На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок). Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания. Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.

Работа

Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее». Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.
