Модуль зажигания

Симптомы неисправности катушки зажигания

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

• Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
• При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
• «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
• В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

• Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
• Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
• Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
• Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
• Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Замена модуля

Как снять и порядок подключения:

Модуль зажигания (МЗ) — это электротехнический прибор, главной задачей которого является генерирование тока высокого напряжения, и последующая передача его на свечи. Для связи МЗ и свечей используются высоковольтные провода. МЗ позволил отказаться от традиционного распределителя и катушки зажигания. Система зажигания не требует обслуживания из-за отсутствия регулировок и подвижных деталей.

Принцип работы модуля зажигания ваз 21214

Контроль МЗ выполняет Электронный Блок Управления, который подает на обмотки катушки ток. После чего генерируется высокое напряжение (по закону индукции) и в необходимый момент подается на свечу зажигания. МЗ — это две катушки зажигания, два коммутатора, четыре выхода на высоковольтные провода и пластиковый корпус. В системе зажигания применен метод «Холодной искры» — каждая катушка связана с двумя цилиндрами: первая — первый и четвертый цилиндр, вторая катушка — второй и третий цилиндр.

Признаки неисправности

Четыре признака неправильной работы МЗ: Потеря мощности; Провалы при ускорении; Не работают 1-4 или 2-3 цилиндры; Нестабильный холостой ход.

Как найти модуль зажигания?

Чтобы найти МЗ необходимо найти высоковольтные провода, т.к. один конец ВВ провода идет к Свечам, а другой к модулю зажигания.

Подключение ВВ проводов к модулю зажигания

В процессе подключения высоковольтных проводов к МЗ ваз 21214 нужно соблюдать определенный порядок. Если модуль держать строго перед собой, то подключение будет осуществляться следующим образом: первый цилиндр подключается к левому нижнему выводу, второй подключается к левому верхнему выводу, третий к правому верхнему выводу, а четвертый к правому нижнему выводу.

Стоимость модуля зажигания для ваз 21214

Примерная стоимость составляет от 650 до 1100 рублей.

Катушку зажигания на автомобиле Ваз 2121 и Нива 2131 снимают для замены в случае выхода из строя. Катушка не поддается ремонту и подлежит замене. Для выполнения ремонтных работ потребуется стандартный набор инструментов, после чего, при наличие всего необходимого, проделайте следующую последовательность действий:

Откройте капот. Работы проводят при выключенном зажигание, так же можно отсоединить клемму минус от аккумуляторной батареи.

• Отсоедините от катушки центральный высоковольтный провод, сняв его резиновый колпачок и потянув провод на себя.
• Далее ключом на восемь откручиваем две гайки крепления наконечников питающих проводов низкого напряжения к шпилькам катушки и снимаем их вместе с шайбами.

Теперь можно снять катушку. Для этого торцовой головкой на десять откручиваем две гайки крепления кронштейна катушки к шпилькам кузова и снимаем ее.

На этом ремонтные работы по снятию и замене катушки зажигания на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните ее замену или какой-либо другой ремонт, после чего установку проводим в обратной последовательности.

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке. Если в правой колонке есть ссылка «Стоимость» – эти запчасти есть в активной продаже

Наличие на складах по деталям с ценой смотрите в карточке товара. Если в правой колонке нет ссылки «Стоимость» – такие детали мы не продаем и заказы на них не принимаем

Если в правой колонке есть ссылка «Стоимость» – эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара. Если в правой колонке нет ссылки «Стоимость» – такие детали мы не продаем и заказы на них не принимаем.

Инструменты и диагностика

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Инструменты – важная часть любой работы

Они понадобятся для выполнения корректировки процесса выставления УОЗ. В число обязательных инструментов входят отвертки, измерительный прибор, ключи и желательно ноутбук со специально установленной программой, предназначенной для проведения диагностики силовых агрегатов инжекторного типа

Инструменты – важная часть любой работы. Они понадобятся для выполнения корректировки процесса выставления УОЗ. В число обязательных инструментов входят отвертки, измерительный прибор, ключи и желательно ноутбук со специально установленной программой, предназначенной для проведения диагностики силовых агрегатов инжекторного типа.

Для начала следует знать, что на инжекторном двигателе за управление автомобилем отвечает электроника. Она находится в подчинении головы – компьтерной системы. Провести тестинг качества всех составляющих инжекторной системы – первое, что нужно сделать.

Вот как это делается:

• включается зажигание;
• проверяется подача горючего электробензонасосом (должны идти характерные звуки активации насоса, осуществляющего закачку).

Если звуков работы топливного насоса нет, нужно проверить реле, которое отвечает за работу насоса.

Следует также обратить внимание на щиток приборов, на котором возможно сигнализирует индикатор. Если это так, то нужно подключить к системе БК ноутбук со специальной программой

Он поможет провести анализ ошибок и вывести их в виде списка.

Если на данном этапе неполадки не выявлены, то пора завести ДВС. На функционирующем моторе проверяется в первую очередь дроссельный узел.

Вот как это делается:

• сначала проводится внешний осмотр датчика, который отвечает за положение заслонки;
• затем тестируется состояние проводки;
• если все в порядке, не будет лишним измерить вольтаж всей цепи и датчика, используя измерительный прибор;
• полученные значения нужно сравнить со стандартными показателями, указанными в мануале по ремонту ТС.

Нормальным токовым значением можно считать показатель, находящийся в пределах 0,45-0,55V. Значение тока не должно превышать 12 V, а степень открытия дроссельной заслонки – составлять не больше 1%. Если замечены отклонения, то нужно настроить дроссельный привод так, чтобы он закрывал заслонку целиком.

Далее нужно выжать педаль газа до упора, заново измерив показатели уже так. Уровень открытости заслонки должен равняться 90%. Что касается вольтажа датчика – напряжение обязано равняться 4,5 V.

Настройка дроссельного привода считается важным этапом работы, включенной в диагностику. Она позволяет одновременно и налаживать узел, и проверить соответствие значений.

Для того чтобы отрегулировать привод нужно:

• отключить РДПВ (датчик, отвечающий за добавочные потоки воздуха);
• наполовину открыть дроссель;
• осуществить настройку так, чтобы заслонка целиком закрывала отверстие.

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

1. Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
2. На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
3. Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Как проверяется исправность модуля зажигания ВАЗ?

По-нашему мнению самый действенный способ – это перекрестная замена. То есть демонтируем Ваш модуль зажигания и заменяем его на заведомо исправный. Если после замены двигатель начнет работать нормально, можно утверждать, что проблема была в модуле.

Также, конечно, существуют и другие способы проверки, но они более хлопотные, а так же будет необходимо наличие лампочки и мультитестера.

При помощи этих приспособлений можно проверить сопротивление между парными выводами вторичной обмотки. Порядок действий таков: переводите тестер в состояние оммометра, устанавливаете щупы на выводы к 1-ому и 4-ому цилиндрам. После проделать то же со 2-ым и 3-им цилиндром и сравнить показания, если они разошлись более чем на что Ом – признак неисправности «вторички», а это значит, что модуль не исправен и его нужно менять.

Существует еще 1 метод провести проверку. Переводим мультитестер в состояние вольтметра. В этом случае, мы проверяем жгут проводов, к которой присоединяется модуль. Отсоединяем данную колодку от модуля и устанавливаем на нее чек-щуп вольтметра, затем другой щуп устанавливаем на массу мотора. Ах, да, забыли сказать. Еще Вам понадобится помощник, который станет запускать двигатель, или крутанет стартер. Сами в это время смотрим значения на мониторе. Напряжение должно быть в районе 12 Вольт. То же проделайте со вторым контактом.

Бывает такая проблема, что напряжения нет вовсе. В такой ситуации необходимо провести проверку предохранителя, но так же проблема может заключаться в разрыве проводов и износе в связи с коррозией и нарушении контактов.

Можно ли проверить без мультитестера? Такой способ есть. Берем лампу контроля на двенадцать вольт и подсоединяем один ее контакт на колодку А, а второй на массу. Далее дело за вышеупомянутым помощником, который должен крутануть стартер. А сами наблюдайте, лампочка должна моргать. То же самое повторить с контактом В.

Так что не трудно понять как важен для транспортного средства модуль зажигания ВАЗ, который без преувеличения можно считать сердцем двигательной системы.

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

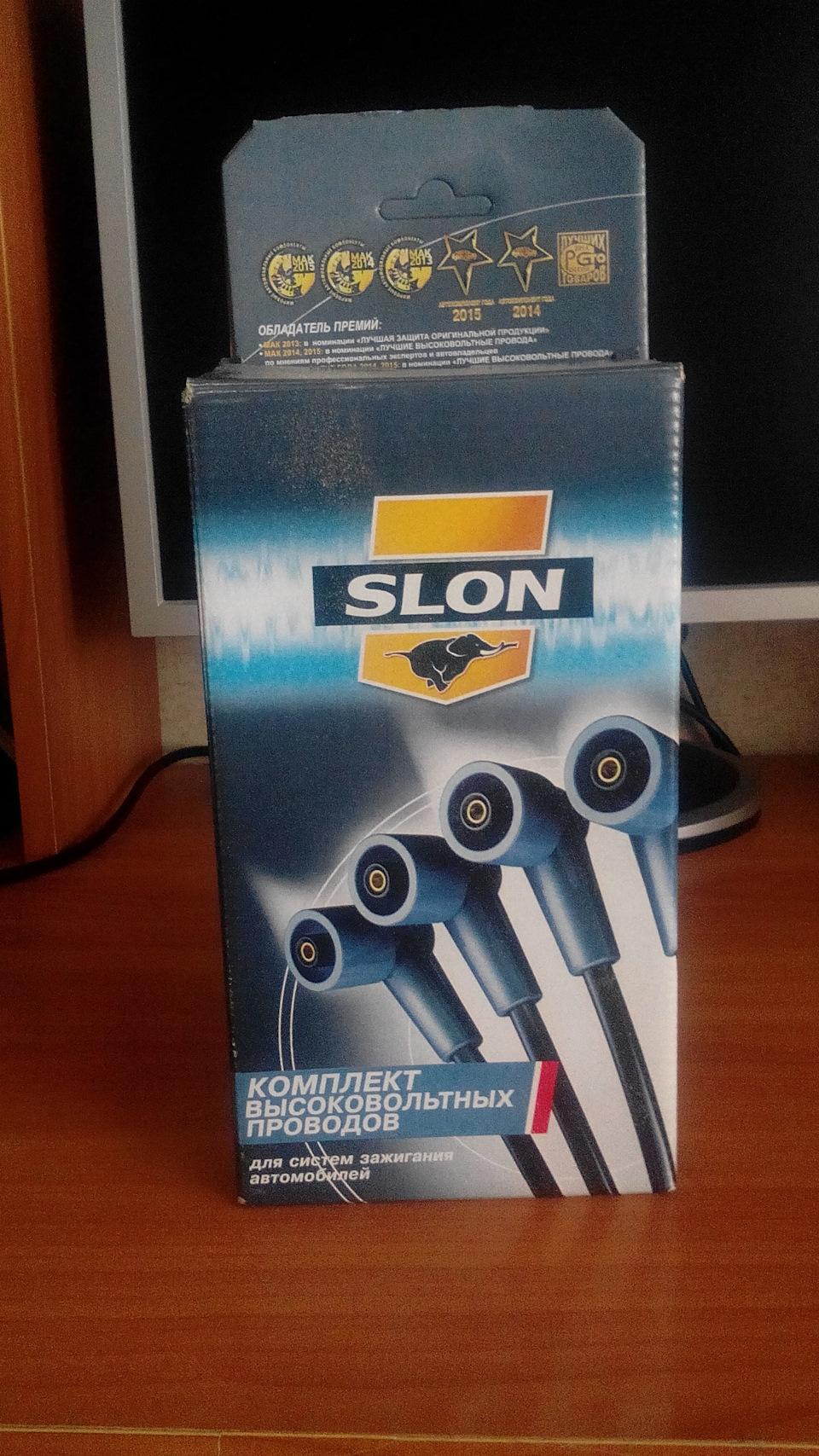

Меняю провода, молюсь, завожу — завелась. Не троит, всё путем. В виду того, что внутри одного старого провода я увидел окислы, то решил, что теперь-то уж точно проблема решена. На завтра у нас по плану ехать к теще за км, поэтому все равно было очково, а вдруг не провода? Делать нечего, рискуем Выезжаем с утра, проехали километров 20, всё отлично, я уже расслабился, хорошо, что едем пока по населенным пунктам.

Сопротивление между высоковольтными выводами УБИТОГО модуля зажигания.

В Вахрушах — опять, по классике — пропадает тяга, машина задергалась. Вероятность поломки обоих очень велика, надеюсь, конечно, обойтись малой кровью и поменять лишь датчик.

Метрах в позади видел магазин автозапчастей ВАЗ, дошел, размялся. Беру для начала датчик, стоит он рублей. Меняю делов там немного, выкрутить пару мелких болтов, вытащить разъем и поменять датчик. Но, блин, болтики прикипели, один открутил, а второй начал завальцовываться, так как к нему толком не подобраться, отвертка нужна с гибким валом типа. Делать нечего — пассатижами тупо отломил датчик, только после этого удалось подлезть и выкрутить пассатижами закипевший болтик.

Меняю ДПЗД, завожусь — опять троит, собака. Модуль зажигания Вся надежда на то, что поменяв модуль зажигания, машина поедет и мы все-таки доедем к теще Шурую обратно в магазин и покупаю модуль зажигания далее МЗ , он недешевый — стоит рублей, отечественный. Поменять его достаточно легко, МЗ крепится к движку на 3 болтах, от него идут ВВ провода в сам двигатель.

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата.

Подробнее о поломках Бронепровода отмечены стрелочками Тот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается при нарушении целостности провода — прим. Первые признаки неисправности Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом: Во время движения могут наблюдаться рывки.

Все вышеназванные причины, могут наблюдаться и при других поломках, поэтому необходимо правильно её диагностировать, а для этого необходимо знать, как проверить модуль зажигания своими руками.

Метки: динамиков, задних, замена, королла, тойота

« Предыдущая запись

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Модуль зажигания нового образца

Модуль зажигания нового образца, как я уже говорил выше фирма Бош, правда в отличие расходомера который производится в германии, данное изделие делается в Бразилии. Но Бош, он и в Африке Бош ))) Что заметил нивоводский народ после установки данных модулей зажигания?

1. Центральные контакты для свечных проводов сделаны чуточку толще чем в российском варианте и высоковольтные провода садятся очень плотно.
2. После установки легче пуск после холодных ночей и капельку улучшается «прием» двигателя во время движения.
3. По своей приспособе результаты таковы. Пробивает искрой просвет до 2 см. Отечественное изделие берет планку только в 1 см, после чего движок уже начинает работать на 3 цилиндрах.

Отнес я модуль зажигания к разделу «детского тюнинга», хотя по большому счету, это просто обычная качественная запчасть с теми характеристиками, которые были заложены в «эталонный» двигатель.

Частый вопрос: модули зажигания достаточно похожи, как определить что стоит на машине?

Ответ: Посмотрите на входной разъем модуля. Если к нему подходит 4 проводочка — перед вами старый вариант. Если 3 проводочка — новый.

Сегодня занимался небольшим ремонтом двигателя, необходимо было совместить метки ВМТ на РВ и КВ. Решил оставить здесь запись, что бы самому не забыть)), а может кому то еще пригодится.Метка на РВ, она одна такая.

Есть еще крепление отметчика датчика фаз, это нам не надо.

На демпфере КВ немного сложней, в виду труднодоступности (если не снят радиатор). Но посмотрев на снятый шкив, все становится понятно. Можно на ощупь найти место без зуба и против часовой стрелки отсчитать 20 зубьев, там и искать метку.

А так в реальной обстановке. Напротив метки можно маркером поставить риску, будет хорошо видно.

Для ее поиска ничего снимать дополнительно не надо, рука пролазит свободно, довернуть шкив до положения, когда можно удобно нарисовать риску. Ну и в заключении, проще сначала выставить метку на звездочке РВ а потом искать метку на демпфере, будет где то рядом с датчиком коленвала(ДПКВ). Поскольку за один оборот РВ, коленвал делает два оборота, то искать надо в районе +- 5 зубьев.

Самостоятельно выставляем метки ГРМ на Ниве Газораспределительная

Шевроле система любого двигателя должна правильно работать. Если в её работе возникают неполадки, ведёт это к преждевременному износу мотора и многочисленным Для. поломкам точной регулировки ГРМ используются метки специальные, в соответствии с которыми выставляются валы в правильном. О двигателе выставлении меток на автомобиле Шевроле расскажем мы и Нива в этой статье.

Основные причины неисправностей.

В основном сбои в работе происходят из-за повреждения обмотки. Так как в ней генерируется ток высокого напряжения, то со временем при использовании некачественных материалов может возникать повреждение оболочки провода, обрыв или разрыв витков. Случиться это может по нескольким причинам:

• Использование неисправных высоковольтных проводов.
• Используются свечи зажигания, не подходящие по параметрам автомобиля.
• Нарушение пайки вследствие высокой вибрации двигателя
• Попадание влаги внутрь корпуса
• Образование конденсата

Так, например, если есть повреждения в бронепроводах, то импульс катушки используется не полностью, и он ищет другой выход, в результате чего пробивает вторичную обмотку, где более низкое сечение проводов.

Такая проблема проявляется постепенно, поскольку катушки начинают выходить из строя постепенно и одна из них какое-то время будет продолжать работать. Поэтому при появлении следующих признаков необходимо сразу проверять работоспособность модуля:

• двигатель с трудом набирает рабочие обороты
• плавающий холостой ход
• двигатель троит – нет искры в одном из цилиндров
• рывки во время движения

Эти причины могут быть связаны и с другими поломками, но проводя диагностику не надо забывать про модуль зажигания Нива Шевроле. При появлении подозрений на работоспособность компонента необходимо проверить устройство. Диагностика начинается с проверки контактов питания. Возможно их окисление или обрыв проводки. Если это не принесло результатов, то нужно демонтировать его, чтобы проверить при помощи дополнительных приборов.

https://youtube.com/watch?v=4wHGBUx6x3M

Адмиралтейская набережная

Время — 14:25

Прогулка по набережной в Санкт-Петербурге – это отдельное приключение. Здесь вы увидите не только массу прогулочных теплоходов, но и другие интересные вещи. Например, здание Кунст-камеры на другом берегу, Дворцовый мост, статуэтки львов на причале. Отдельного упоминания заслуживает памятник «Царь-плотник».

Это еще один памятник основателю Санкт-Петербурга Петру I, который был, как известно, на все руки мастер. Прогулка по Адмиралтейской набережной заканчивается у Дворцового моста. Мы поворачиваем направо и ждем любого автобуса или троллейбуса, который довезет нас до Аничкова моста (остановка Литейный проспект

Notice

: Undefined variable: text_alt_photo in/var/www/ticketstour.ru/catalog/view/theme/theme_ticketstour/template/product/product_card.tpl on line29

English

Автобусная экскурсия «CITY SIGHTSEEING» по Петербургу

Автобусная обзорная экскурсия по Санкт-Петербургу на красном двухэтажном автобусе по системе «hop on — hop off»

• Исаакиевский собор
• 1 час 30 минут 8 894

от 800

Забронировать

Ближайшая 16.06.2020 10:00

Notice

: Undefined variable: text_alt_photo in/var/www/ticketstour.ru/catalog/view/theme/theme_ticketstour/template/product/product_card.tpl on line29

Обзорная экскурсия по Санкт-Петербургу

Автобусная экскурсия по основным достопримечательностям Санкт-Петербурга

• м. Гостиный двор
• 1 час 30 минут 6 057

от 275

Забронировать

Ближайшая 11.06.2020 17:45

Notice

: Undefined variable: text_alt_photo in/var/www/ticketstour.ru/catalog/view/theme/theme_ticketstour/template/product/product_card.tpl on line29

Обзорная экскурсия по Санкт-Петербургу с посещением Эрмитажа

Обзорная автобусная экскурсия по Санкт-Петербурга с посещением Государственного Эрмитажа

• м. Гостиный двор
• 3 часа 5 405

от 500

Забронировать

Ближайшая 02.07.2020 10:00

Принцип действия модуля зажигания на Ниве Шевроле

Модули зажигания – конструкции, снабженные как вторичной, так и первичной обмоткой. Дополнительно имеется коммутатор, внутри которого ток переключается с одной катушки на другую. Работа реализуется из ЭБУ или блока управления автомобилем. Анализ и сбор информации тоже выполняется с помощью указанных блоков. Такая проверка дает точный результат.

В модуле зажигания есть четыре гнезда, чтобы подключить высоковольтные провода. Затем они идут дальше к свечам зажигания.

Разновидности

За все время выпуска этих автомобилей производители комплектовали их двумя основными группами устройств:

1. МЗ от автомобиля ВАЗ 2112. Монтировался вплоть до 2006 года. Снабжается системой, отвечающей за управление системой искрообразования.
2. Модуль от ВАЗ 2111. Его управление идет за счет сигналов с ЭБУ. По сути, это обычная современная катушка зажигания.

Указные модули не относят к взаимозаменяемым деталям. Конструкция их различна, поэтому нельзя вместо одной разновидности поставить другую. По внешнему виду легко определить, какая деталь используется в том или ином случае. Старый модуль зажигания Нива Шевроле отличается увеличенными габаритами и массой.

Конструкция модуля

Преобразование низковольтных сигналов в высокое напряжение – главное назначение любого модуля. В основе лежит процесс искрообразования внутри цилиндров. По конструкции модуль похож на импульсный трансформатор. Сигнал с электронного блока управления подается на вход устройства. В этом случае с выхода снимают напряжение до 20-30 кВт. Это значит, что каждый провод работает стабильно.

У модуля есть разъем, чтобы подключить низковольтную часть, дополнительные четыре гнезда. В них вставляют так называемые бронепровода.

Подача высокого напряжения идет сразу к двум цилиндрам. На образование искры уходит примерно до 90% от всей энергии устройства. Проводимость смеси связана с высоким давлением, которое сохраняется на постоянной основе. В модуле всего две независимые катушки.

Где находится модуль зажигания

Закреплена деталь на нижней части блока цилиндров. По этой причине на модуль зажигания постоянно воздействует не только коррозия, но и высокие температуры. Второй фактор для этой системы можно назвать самым критичным. Поэтому владельцы часто сами переносят конструкцию в другое место, где условия не настолько проблемные.

Свечи зажигания.

На Нива Шевроле свечи зажигания тесно связаны с предыдущим устройством. И при их неисправности возможны все те же проблемы, что описаны выше. Особенно часто свечи выходят из строя в зимний период. Это связано с тем, что авто используется не так часто и в основном для коротких поездок. Из-за низкой температуры окружающей среды свечи не прогреваются до максимальной температуры, при которой они самоочищаются от нагара.

В случае появления проблем необходимо своевременно заменить свечи, чтобы это не повлияло на работоспособность других компонентов системы. Свечи зажигания для Нивы Шевроле необходимо приобретать специальные, для восьми-клапанных инжекторных двигателей

При покупке следует обращать внимание на зазор между электродами. Он должен быть не больше 1,5 мм. Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи

Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи.

Варианты изготовления свечей:

Для повышения производительности при создании данных изделий применяют некоторые технологические особенности, которые в теории могут увеличить производительность, а как следствие наиболее качественное сгорание топлива:

1. Платиновое покрытие. Позволяет увеличивать срок службы до 50 тыс километров пробега за счет того, что поверхность становиться более устойчивой к продуктам горения топливной смеси.

1. Многоконтактные свечи. Обычно применяются в автомобилях, которые экплуатируются в регионах с преимущественно низкими температурами. Такие изделия позволяют улучшить запуск непрогретого автомобиля по утрам. В летний период их рекомендуется заменять на обычные.

Способы диагностики работоспособности устройства

Самым простым методом, что поможет определить работоспособность катушки, является замена аналогичным исправным устройством. Это возможно, если его есть где взять. Следует учитывать, что модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой заработал как до поломки, точно неисправен модуль зажигания.

Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует. Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

Так проверяется сопротивление вторичной обмотки мультиметром

1. Из гнёзд модуля вынимаются высоковольтные провода.
2. Переключатель тестера устанавливается в положение 20 кОм.
3. Стержни мультиметра по очереди помещаются в углубления соответствующих контактных пар (1 и 4, 2 и 3).
4. При неповрежденной вторичной обмотке показатели в обоих случаях одинаковы. В норме сопротивление должно быть около 5,4 кОм (в некоторых моделях показатели отличаются, что нужно уточнять). Если сопротивление намного больше, значит, есть обрыв обмотки. Сопротивление гораздо ниже – пробой. Катушка неисправна и восстановлению не подлежит.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Система зажигания на ниве: самостоятельная замена и регулировка зажигания

Как известно, работоспособность двигателя во многом определяется состоянием работы системы зажигания. Проблемы в функционировании последней могут привести к тому, что мотор начнет работать с перебоями. Из этого материала вы можете узнать, как своими руками снять замок зажигания на Ниве и произвести его регулировку, а также что нужно учитывать в ходе этого процесса.

Модуль системы зажигания для Нивы

Перед тем, как снимать модуль зажигания на карбюраторе или инжекторе ВАЗ 21213, необходимо произвести диагностику катушки зажигания, трамблера и свечей. Как показывает практика, свечи часто являются причиной некорректной работы ДВС. Если вы уверены, что проблема кроется в ЗЗ, то установленное устройство надо будет поменять.

А еще интересно: Как открыть дверь багажника на ниве шевроле — Школа авторемонта

Как производится замена замка зажигания Нива:

1. Сначала отключается аккумулятор и демонтируется рулевая колонка.
2. Вам необходимо отметить провода, которые подводятся к контактной части замка зажигания ВАЗ и отключить их. Используя отвертку с плоским наконечником, выкрутите болт фиксации выключателя системы к кронштейну рулевой колонки. Также надо будет открутить винт, который находится внизу, с правой стороны от первого.
3. Далее, на Нива 21213 необходимо осуществить включение ключа в положение 0, после этого отверткой необходимо немного утопить фиксатор устройства через отверстие. Само отверстие находится сбоку на рулевой колонке. Выставленный ключ при этом не трогайте.
4. Перед тем, как снять замок зажигания на Ниве, его необходимо немного потянуть на себя, после чего устройство демонтируется. В соответствии со схемой подключения осуществляется замена контактной части устройства, для этого нужно поддеть отверткой и демонтировать стопорное кольцо.
5. Далее, извлекается контактная часть узла и меняется, если это нужно. При монтаже вращающуюся часть необходимо повернуть при помощи отвертки против часовой стрелки. Извлеките из конструкции ключ и установите контактную часть таким образом, чтобы ее широкий выступ мог совпасть с широкой впадиной корпуса. Дальнейшая сборка узла осуществляется в обратной последовательности.

1. Открутите болты крепления ЗЗ. 2. Извлеките узел из места установки. 3. Демонтируйте контактную часть и замените ее.
