Лада ларгус фургон: объём грузового отсека, технические характеристики, размеры кузова

Контрольные размеры геометрии кузова Lada Largus / Лада Ларгус

Размеры проемов и зазоры сопрягаемых деталей кузова LARGUS

А	Б	В	Г	Д	Е	Ж	3
1380 ± 5	930 ± 4	1280 ± 5	1155 ± 15	925 ± 5	975 ± 5	1110 ± 5	610 ± 3
И	К	Л	М	Н	О	П
795 ± 3	735 ± 3	1530 ± 5	800 ± 5	1380 ± 4	1030 ± 3	1140 ± 3

Точки крепления подвесок на кузове

1 — точки переднего крепления подрамника; 2 — точки крепления амортизаторной стойки; 3 — точки заднего крепления подрамника; 4 — направляющие отверстия переднего лонжерона; 5 — передние направляющие заднего лонжерона; 6 — направляющие отверстия крепления задней подвески; 7 — отверстия крепления задней подвески; 8 -отверстия крепления заднего амортизатора; 9 — задние направляющие отверстия заднего лонжерона.

Схема замера межосевых размеров

Объем багажника Лада Ларгус

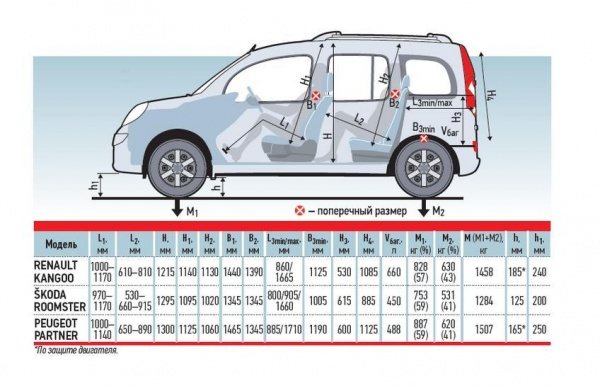

Иномарки со сравнимой грузоподъемностью

Если среди обычных универсалов сложно найти аналогичный по характеристикам автомобиль, стоит обратиться к соседним классам.

5 и 7-местные варианты с просторным багажником характерны для класса MPV, который объединяет минивэны и универсалы повышенной вместимости. Среди характерных представителей можно назвать Renault Kangoo, Peugeot Partner, Fiat Doblo, Skoda Roomster, Volkswagen Caddy.

Не заостряя внимание на существенно большей стоимости этих автомобилей, проведем сравнительный анализ их грузовых возможностей:

• Renault Kangoo выпускается в виде 5-местного минивэна грузоподъемностью 451 кг и фургона грузоподъемностью 592 кг. Объем багажного отсека от 660 литров в стандартном состоянии до 1524 литров у фургона и минивэна со сложенными задними сиденьями.
• Skoda Roomster рассчитана на 5 посадочных мест и вмещает от 450 до 1555 литров поклажи весом 455 кг.
• Peugeot Partner в формате минивэна (5 мест) с багажником до 2800 литров и в модификации фургона до 2830 литров может перевозить до 600 кг багажа.
• Volkswagen Caddy на 5 или 7 пассажиров принимает в багажник до 665 кг груза. Объем отсека в зависимости от конфигурации кресел составляет от 750 до 3300 литров. У фургона Caddy Maxi с удлиненной базой объем багажного отсека равен 4,2 м3.

Задняя часть салона

Безусловно, передняя часть салона любого автомобиля более интересна к рассмотрению, так как является своеобразным центром управления транспорта. Несмотря на это, при изучении интерьера Лады Ларгус проигнорировать подробное рассмотрение задней части салона будет преступлением. Справедливости ради отметим, что и здесь есть на что посмотреть.

Для начала напомним, в Ларгусе задняя часть салона может представлять собой:

• либо 5 кресел (три и два из них выполнены отдельными цельными диванами);
• либо 3 кресла (выполнены цельным диваном);
• либо обычный багажный отсек большой вместимости.

Приятным отличием любой организации задней части интерьера Лады Ларгус является то, что там достаточно просторно. Более того, любой владелец данной модели при желании может демонтировать задние кресла и собственноручно превратить свой автомобиль в фургон. Иллюстрирующие этот концепт фото салона Лады Ларгус 5 мест и 7 мест представлены ниже.

Задние кресла в Ларгусе имеют удобные, цельно вмонтированные в каркас сиденья подушки для голов пассажиров. По бокам от каждого кресла располагаются стандартные ремни безопасности. На задних дверях в обязательном порядке имеются подлокотники. Помимо этого, задняя часть салона наполнена немалым количеством карманов, подстаканников и подобных ёмкостей для вещей пассажиров, что просто не может не радовать.

Конкретное оформление интерьера в этой зоне автомобиля также определяется исходя из выбранной комплектации Лады Ларгус и является аналогичным передней части (смотрите фото ниже).

Важно! Определённых особенностей задняя часть салона в Ларгус не имеет, однако выполнена очень качественно и грамотно, что позволяет пассажирам комфортно передвигаться в автомобиле и сзади

Кузов и габариты универсала

Кузов данного автомобиля не является собственной разработкой ВАЗ. Lada Largus 5 мест является доработанной моделью Ларгус, которая, в свою очередь, получила внешний вид от французской машины Renault Logan. Такое решение было принято из-за того, что Логан в последние годы собирается в России. Поэтому в качестве фундамента для создания Ларгус была выбрана уже хорошо известная отечественному потребителю платформа кузова В0. Lada Largus Cross 5 мест — модернизированный вариант с увеличенными колёсами для лучшей проходимости автомобиля на бездорожье.

Кроссовая версия имеет следующие размеры:

• 4,47 м в длину;
• 1,756 м по ширине;
• 1,682 м в высоту;
• клиренс 0 17 м;
• ширина колеи передних колёс на 0,05 м меньше, чем сзади (1,461 м против 1,466 м);
• объём багажника 560 литров.

Автомобиль является переднеприводным, то есть передняя пара колёс — ведущая. Двигатель расположен впереди поперёк капота. Структура кузова — классическая, проверенная годами Renault. Линии прямые, сдержанные, наблюдаются аккуратные переходы от одного элемента экстерьера к другому.

Клиренс по сравнению со стандартным универсалом увеличен для обеспечения лучшей проходимости на пересечённой местности. Багажник в Largus универсал 5 мест имеет внушительный объём в 560 л без складывания задних сидений. При сложении пассажирских кресел багажник становится в разы больше и делает Ларгус полноценным фургоном. Коврик в багажник Лада Ларгус не идет в комплекте.

Универсал, минивэн и фургон – есть ли различия внутри автомобилей

Многим автолюбителям известно, что Лада Ларгус выпускается в трёх вариациях кузова: универсал, минивэн и фургон. Особых отличий варианты не имеют, за исключением одного «но» — в них различно количество кресел:

В стандартном универсале 5 посадочных мест и средней размерности багажник (560 литров).

В расширенном универсале, он же минивэн, 7 посадочных мест и небольшой багажник (170 литров).

В фургоне же всего 2 посадочных места – одно предназначено для водителя, другое – для переднего пассажира. В данной вариации Ларгуса расширенный багажник (около 2000 литров), который нужен для перевозки крупногабаритных грузов.

Помимо количества кресел, во внутреннем дизайне всех вариантов Лады Ларгус различий нет. Общий концепт интерьера определяется исходя из выбранной комплектации:

в автомобилях с бюджетным набором опций интерьер носит характер «эконом-класса», отличаясь стандартной для АвтоВАЗа обивкой салона: тканевые чехлы кресел и много пластика;

в моделях с более «продвинутым» набором опций интерьер обязательно дополняется кожаной обивкой руля, кресел и некоторых частей салонной обивки, помимо этого, во внутреннем дизайне можно найти различные мультимедийные дополнения и модернизированные узлы стандартных комплектаций.

Важно! Общий концепт интерьера у всех вариаций Лады Ларгус является одинаковым. Окончательный формат дизайна определяется не выбранным вариантом кузова, а конкретной комплектацией

Трансмиссия и подвеска

На данный момент на автомобиле Largus Cross 5 мест устанавливаются пятиступенчатые механические коробки передач образца JH3 540 и JR5 549. Существуют также 2 вариации коробок для 7-местного Ларгуса: JR5 551 и JR5 517. Каждая из видов трансмиссии работает в тандеме с определённым мотором.

Французская коробка JR5 устанавливается на автомобили, оборудованные более мощным движком K4M мощностью 105 л. с., а МКПП JH3 ставят с 84-сильным агрегатом. Данные коробки применяются не только на Ларгусе, но и на других моделях ВАЗ (Веста, Икс-Рей). Для того чтобы выяснить, какой коробкой оборудован Ларгус Кросс, необходимо посмотреть таблицу, расположенную внизу картера.

Данные коробки конструктивно не имеют кардинальных различий. Для выключения и включения сцепления с дорогой применены разные узлы, для переключения передач применяются немного отличающиеся механизмы. Узлы, которые присоединяют привод передней оси, также немного различаются. Радует селектор (рычаг) механической коробки передач. Переключения производятся мягко, ход рычага — плавный.

Французская механика также намного превосходит предшествующие отечественные разработки по звуку работы. Коробка Рено более тихая, не издает такого количества воя и гула, что был присущ тросовому механизму предыдущих моделей Лада. Но работу коробки все равно слышно. В случае увеличения шума со временем — бороться с ним в Largus универсал 5 мест сложнее, поскольку использование масла для трансмиссии не предусматривается. В механизм коробки при изготовлении вливается трансмиссионная жидкость, которую в течение всего срока эксплуатации менять не требуется.

Подвеска у кроссовой версии предусмотрена следующим образом. Впереди установлена независимая конструкция, амортизаторные стойки работают за счет гидравлики. Также система оснащена винтовыми цилиндрическими пружинами.

Принцип работы передней подвески — рычажный, со штампованными рычагами и стабилизатором, которые закрепляются на конструкции подрамника. Он выполнен с помощью штамповки и сварки. Имеет коробчатое сечение и прикрепляется к лонжеронам спереди и к щитку передка сзади.

Задняя подвеска является полунезависимой. Принцип работы, в отличие от передней, — с помощью рычагов и пружин. Продольные рычаги с помощью шарниров закрепляются на кузов и связываются поперек между собой торсионной балкой, внутри которой расположен стабилизатор. Сайлентблоки осуществляют соединение продольных рычагов с кузовом автомобиля. На концах пружин вставлены резиновые прокладки.

Как видим, Largus универсал 5 мест представляет собой неплохо укомплектованный автомобиль, при этом ценовая политика АвтоВАЗа в отношении Ларгуса приемлема для большинства россиян. За счет этого универсал является одним из лидеров в своём сегменте на отечественном рынке.

В понятии грузоподъемность заложена разница между полной массой авто и его снаряженным весом.

Для практичного универсала отечественного происхождения Лада Ларгус эта величина завит от кузовного исполнения и характеризуется таковыми значениями:

• 5-местный универсал достигает показателя грузоподъемности в 445 кг;
• его 7-местная вариация – 480 кг;
• если «исполнение» фургон, то уже 750 кг.

Как для семейного универсала характеристики более, чем достойные. Фургон здесь вообще лидер в своем сегменте, поскольку его грузоподъемность легко может конкурировать с недюжинными возможностями представителей сферы коммерческих перевозок, к примеру, с «ГАЗ-2752» («Соболь»).

Данное сравнение, которое предполагает рассмотрение параметра полезной нагрузки в «чистом виде», является не совсем корректным. Например, чтобы перевозить бетонные блоки, человек приобретет грузовик, но никак не Лада Ларгус. Здесь грузы в большей мере носят скорее бытовой характер, нежели промышленный.

Далее подробней рассмотрим объем багажного отделения российского универсала и его геометрические параметры.

Преимущества и недостатки

Чтобы принять правильное решение, нужно изучить не только достоинства, но и недостатки модели. Владельцы, обладающие большим опытом в эксплуатации Largus, нашли один минус. Производитель авто не стал корректировать салон универсалов таким образом, чтобы у их владельцев появилась возможность перевозки крупных грузов. Если же водитель все-таки решался погрузить в свой автомобиль большой предмет, то нередко груз становился причиной повреждения салона.

В остальном владельцев Лада Ларгус устраивает все в их автомобилях. Среди преимуществ российского авто можно выделить следующие:

• удобство погрузки;
• оптимальные габариты;
• возможность увеличения вместимости багажника путем демонтажа посадочных мест;
• высокая грузоподъемность;
• возможность модернизации.

Водители поголовно отмечают практичность и удобство багажника LADA Largus. Его размера вполне достаточно для демонстрации функциональности отечественного автомобиля, что позволило ему стать лидером среди ближайших конкурентов. Производитель сумел грамотно и рационально подойти к обустройству кузовного пространства, что позволяет Ларгусу успешно перевозить габаритные предметы и свидетельствует о завидной грузоподъемности модели.

Лада Ларгус рекомендуется тем водителям, которые желают получить автомобиль с лучшими потребительскими свойствами и техническими характеристиками.

BMW Active Tourer

Переходим к объему и параметрам багажника

Здесь в номинации «Наиболее просторный багажный раздел автомобиля за 500 тыс. руб.» Лада Ларгус значится в числе главных претендентов на победу. Официальные данные производителя свидетельствуют, что при грузоподъемности универсала в 445 кг, объем его багажного отсека достигает небывалых 560 литров. Сложив спинки заднего посадочного ряда, владелец получает весьма завидный объем отделения в 2350 л.

Затронем линейные параметры отсека:

• длина до спинок заднего ряда – 174 см;
• ширина отделения достигает 134 см;
• высота в проеме створок кормы – 92 см.

Семиместный вариант LADA Largus в сравнении с пятиместной вариацией наделен большей на 35 кг грузоподъемностью. Это возможно благодаря присутствию в подвеске усиливающих компонентов. Если сложить в третьем посадочном ряду спинки, то можно заиметь вместимость, эквивалентную 560 литрам, а при раскладывании всех спинок получаем объем, равный 2350 л.

Такой же объем кузова имеет версия Кросс.

На приведенном видео изображен процесс демонтажа сидений, располагающихся с правой стороны салона.

Потребность в таких действиях возникает при необходимости транспортирования длинномерных предметов (более 2м).

Ценность кузовной версии грузовой фургон состоит в ее применимости для транспортировки грузов разного характера. Версия может применяться в роли разъездного средства для различных служб. Объем кузова такого универсала достигает 750 кг. Здесь багажный отсек характеризуется длиной в 194 см, если замерять по уровню пола. По линии крыши данный параметр будет несколько ниже из-за особенностей формы внутренней перегородки.

Расстояние, образованное между арками колес внутри багажного раздела, равно 96 см, а в шириу отсек достигает целых 134 см. Грузовой фургон имеет проем, боковой двери по своей ширине который составляет 61 см.

Цены и комплектации автомобиля Lada Largus

Основных доступных для модели Лада Ларгус комплектаций три: Стандарт, Норма и Люкс.

В сборку Стандарт входит восьмиклапанный силовой агрегат К7М с пятиступенчатой МКПП JH3 и следующие опции:

• Подушка безопасности для водителя;
• Ремни безопасности для водителя и переднего пассажира с ограничителями;
• Зажимы для детских кресел;
• Вакуумный усилитель тормозов;
• Механический корректор освещения оптики;
• Инерционные ремни безопасности – 5 шт.;
• Подголовники на задних сидениях;
• Блокировка дверей от открывания детьми;
• Иммобилайзер;
• Обивка кресел из тканевого материала;
• Пластиковая обивка салона;
• Ворсованные коврики в салоне и багажном отсеке;
• Кронштейн для крепления грузов;
• Регулировка руля по наклону;
• Освещение в багажном отсеке;
• Сигнализатор невыключения габаритных огней;
• Единый ключ зажигания и дверных замков;
• Аудиоподготовка;
• Штампованные колесные диски R15;
• Системы ABS и EBD;
• Розетка на 12 В;
• Воздушный фильтр салона;
• Легкая тонировка;
• Рейлинги;
• Полноразмерное запасное колесо.

Стоимость Лады Ларгус в комплектации Стандарт составляет 524.5 тыс. рублей.

• Противосолнечный козырек с зеркалом для переднего пассажира;
• Возможность раскладывать пассажирские кресла в пропорции 60/40;
• Гидроусилитель руля;
• Настройка ремней безопасности по высоте;
• Центральный замок;
• Стеклоподъемники на передних окнах с электроприводом;
• Окраска бамперов в один цвет с кузовом;
• Молдинги на боковых дверках.

В комплектации Норма есть также дополнительные пакеты опций Климат и Комфорт, стоимость автомобиля вместе с которыми составляет 566 и 601.5 тыс. рублей соответственно.

В пакет опций Климат входят дополнительно:

• Кондиционер;
• Передние кресла с подогревом.

А в пакет Комфорт для комплектации Норма входят подушка безопасности для переднего пассажира с возможностью отключения, багажная полка, полка-шторка в багажном отсеке, аудиосистема с двумя динамиками.

Комплектация Люкс автомобиля Lada Largus отличается следующими параметрами:

• Звуковым сигналом в двух тонах;
• Бортовым компьютером;
• Тканевыми вставками на дверной обивке;
• Хромированными элементами во внутренней отделке;
• Кожаной обшивкой руля;
• Возможностью регулировать водительское сиденье с поясничной поддержкой по высоте;
• Прикуривателем с пепельницей;
• Карманами на передних сидениях;
• Центральным замком с дистанционным управлением;
• Электрическими стеклоподъемниками на задних окнах;
• Наружными зеркалами с электроприводом и электроподогревом;
• Покраской дверных ручек и накладок на зеркалах под цвет кузова;
• Порогами на передних дверях;
• Противотуманными фарами;
• Литыми колесными дисками R15;
• Аудиосистемой с четырьмя динамиками;
• Датчиками парковки спереди и сзади;
• Парктроником.

Стоимость этой комплектации составляет 633.7 тыс. рублей, доступна также версия не с литыми, а со штампованными колесными дисками, которая обойдется на 10 тыс. рублей дешевле.

Не так давно в салоны официальных дилеров АвтоВАЗа для продажи поступила Лада Ларгус Кросс, доступная покупателям только в одной, Люксовой комплектации.

На эту модификацию устанавливается только один двигатель – шестнадцатиклапанный К4М на 1.6 л и 105 л. с. производительности. Вместе с ним доступна только всего лишь одна трансмиссия – французская МКПП JR5. Этот передниприводный универсал обладает увеличенным дорожным просветом, полноприводную версию Лады Ларгус АвтоВАЗ выпускать не планирует.

Набор опций Лады Ларгус Кросс практически не отличается от набора обычной люксовой версии этого автомобиля.

размеры грузового отсека, объём багажника

На обычном фургоне Лада Ларгус размеры кузова подобраны так, чтобы можно было возить европаллеты. Речь идёт не только о пространстве между стойками, которые разнесены на 108 см, но и о дистанции между колёсными арками. Она составляет 96 см, а одна паллета занимает 80. Дистанция от задних дверей до перегородки вообще приближается к двум метрам! Ещё чуть-чуть, и удалось бы вместить пару европаллет. Здесь мы рассмотрим, как снять перегородку между кузовом и кабиной, а заодно снимем внутреннее днище кузова. Первое нужно для перевозки длинномерных грузов, второе – тоже зачем-то используется.

Изучаем крепление перегородок и пола. Всё показано на одном видео.

Линейные размеры грузового отсека фургона Лада Ларгус

Все размеры, которые надо знать, у нас указаны на фото. Двери фургона здесь зафиксированы под углом 90 градусов, но можно их открыть и на все 180. В любом из двух положений они фиксируются.

Багажный отсек фургона Ларгус

Перечислим всё то, что отмечено на рисунке:

• Наибольшая высота проёма – 92 см;
• Ширина проёма – 108 см;

Расстояние «от арки до арки» – 96 см;
Дистанция от кромки порога до перегородки – 194 см.

Если укладываете листы по диагонали, ширина листа должна быть меньше 130-ти см.

На самом деле предельная грузоподъёмность превышает тонну. Всё зависит от дорожных условий и от стиля вождения.

Открепляем перегородку или её часть

Перегородка, разделяющая кузов и кабину, состоит из двух половинок. Снимать их можно по отдельности. К кузову обе детали прикручены винтами, рассчитанными под ключ «на 13». Нужен, конечно, торцовый ключ.

Винты 1 оказались скрыты под обшивкой

Четыре винта слева и справа находятся со стороны кабины. И чтобы их выкрутить, удаляют обшивку.

Все действия с обшивкой

Левая часть перегородки снимается после правой. Чтобы снять только левую половинку, удаляют сначала обе, а затем монтируют правую створку обратно. Исходя из этого, сразу решите, где будете снимать обшивку – только справа или с двух сторон.

Итак, начнём демонтаж обшивки: нужно снять ремень безопасности (ключ «на 17»), а затем выкручивают один саморез. Для самореза подойдёт ключ Torx T20.

Две детали «1» мешают снять обшивку «2»

Надо открутить все детали под номером 1. А обшивку придётся снимать, преодолевая сопротивление фиксаторов.

Удаляем перегородку

Сначала выкручивают четыре винта, показанные в начале главы (ключ «на 13»). Затем с этим же ключом переходят в кузов.

Все детали крепежа – одинаковые

Как видим, обе половинки удерживаются с трех сторон: сверху, снизу, посередине. Количество винтов будет следующим: по четыре сверху и снизу, пять – на шве между створками. Порядок выполнения работ:

1. Полностью выкручивают четыре винта сверху;
2. Удерживая гайки на шве, откручивают винты со стороны кабины;
3. Нижние винты выкручивают на 2-3 оборота. Затем все детали выводятся из зацепления.

Напомним, что правую створку можно будет снять отдельно. Желаем успеха.

Увеличение объёма грузового отсека (удаляем лишнюю часть на полу)

Объём грузового отсека фургона Лада Ларгус можно увеличить. Для этого снимают обшивку пола.

Детали крепежа здесь – двух видов

Нам понадобятся специальные ключи Torx, без которых винты нельзя выкрутить: Torx T30 и T40.

Изучите картинку внимательно:

• Шляпки T40 (2) находятся по углам, а также на линии между арками;
• Остальные саморезы (1) рассчитаны под ключ Torx T30.

Снять обшивку будет легко. А когда будете её устанавливать, изготовьте резиновые прокладки. Их закрепляют на торцах каркаса, чтобы обшивка не ржавела.

Артикулы

• Винт крепления пола T30 – 7703008207;
• Винт крепления пола T40 – 7703008162;
• Панели пола, левая и правая – 6001548794 и 6001548795 соответственно;
• Винт крепления перегородки (съёмный) – 7705096068;
• Винт крепления перегородки (несъёмный) – 6001549488;
• Гайка М6х100 (шов) – 6001549489;
• Перегородка левая и правая – 6001549485 и 6001549486 соответственно.

Подведем итоги

Мы удостоверились, что практичный универсал LADA Largus на отечественном рыночном пространстве обладает неоспоримым лидерством в плане какая вместимость и грузоподъемность. Также этому автомобилю присуще завидное преимущество перед конкурентами – его цена, которая в большинстве случае способна склонить чашу весов в пользу «героя» нашей статьи.

Снаряженная масса:5 местка 1260-1345 Кг7 местка 1330-1370 КгФургон 1260-1300 Кг

Полная масса:5 местка 1705-1790 Кг7 местка 1810-1850 КгФургон 2010-2025 Кг

Полезная нагрузка5 местка 445 Кг7 местка 480 КгФургон 750 Кг
