Гбо 4 поколения. отличие от гбо других поколений

ГБО 5 – отличительные особенности

Начиная со 2 поколения, газовые установки становились все сложнее. Вызвано это было несколькими причинами:

• работа на бедных смесях;
• усовершенствование оборудования;
• развитие двигателей и системы впрыска.

Потребность в специальных смесительных агрегатах и дозаторах исчезла, постоянное давление теперь создается узлом нагнетания. Доработки коснулись и магистрального трубопровода. В ГБО 5 поколения, в отличие от 4 поколения, газ на выходе из баллона не испаряется, а остается в жидкой форме – так он и впрыскивается в камеру сгорания.

Еще одна причина модернизации заключается в плохой совместимости новых моделей ДВС с предыдущими версиями: скачкообразно возрастал расход топлива, ухудшались динамические показатели. Потребовалось внесение изменений в конструкцию, передача функций по управлению системой умной электронике.

Устройство и принцип работы

Конструкционно газовый редуктор представляет собой механизм, состоящий из нескольких последовательно соединенных камер. Друг от друга они разделены клапанами.

Основным является разгрузочный клапан на выпуске, одновременно играющий роль дозатора впрыска — он может быть механическим (вакуумным) и электромагнитным (автоматически управляемым через специальный контроллер) с дополнительной защитой против хлопка (необходимо для полноценной совместимости с инжекторными моторами). Еще в обязательные элементы на редукторе любого поколения входят канал холостого хода и испарительный элемент. Обычный ремкомплект включает в себя быстроизнашиваемые резиновые кольца, уплотнители и прокладки. Сжиженный пропан или метан, проходя по магистрали, попадают в первую камеру (ступень) редуктора и испаряются с расширением, причем, снижается давление. В зависимости от конкретного редуктора, производителя и поколения могут присутствовать одна и больше ступеней (например, очень распространены газовые редукторы итальянских торговых марок Ловато и Tomasetto 2 поколения для карбюраторных авто с двухступенчатой системой испарения. Дешевые и надежные, простые в регулировке, с доступным ремкомплектом). Дальше выпускной клапан пропускает уже готовый к работе газ по магистрали в коллектор, где он смешивается с воздухом до необходимой пропорции и попадает в двигатель.

Во время испарения газ расширяется. Сильно сжатый до 16 атмосфер (а метан — до 200) пропан после испарения спускает давление до 1,8 атмосферы. Этот процесс, согласно классической термодинамике, происходит с поглощением энергии и тепла из окружающей среды. Поэтому причина, по которой газовый редуктор во время работы замерзает, абсолютна логична и естественна — он функционально не так уж отличается от обычного рефрижератора. Проблема в том, что механизм замерзает настолько, что начинает покрываться инеем и обледеневать, теряя способность к нормальной эксплуатации — клапан раздувает, и установка пропускает сжиженный неподготовленный газ дальше (потребуются новый клапан и ремкомплект, чтобы компенсировать всего одно несвоевременное включение). Именно для профилактики подобных явлений правильная установка включает в себя размещение прибора поближе к обогревательным элементам авто и обязательное подключение к системе охлаждения. Из-за того что редуктор замерзает, нельзя при холодной погоде запускать двигатель сразу на газу, необходимо прогреть двигатель и охлаждение на бензине и только потом переключиться на пропан или метан.

Нужно учитывать, что каждый редуктор имеет собственную производительность, и если она неправильно выбрана, и мощность подачи газа недостаточна, он будет работать интенсивнее — соответственно, сильнее остывать. Это также может стать причиной остановки ГБО, исправить которую может только ремонт.

Частые неисправности ГБО 4

Рассмотрим плюсы и минусы ГБО 4 поколения. К достоинствам можно отнести:

• снижение мощности составляет всего 2 %;
• силовой агрегат работает более мягко, по сравнению с предшественниками;
• универсальность системы, так как ее можно устанавливать на всех марках автомобиля, вне зависимости от двигателя;
• высокий уровень безопасности, но при этом весьма недорогая стоимость оборудования;
• при эксплуатации ГБО 4 поколения достигается максимальная экономичность двигательной системы.

Большинство владельцев транспортного средства сталкиваются со следующими проблемами:

• фильтры засоряются;
• в зимнее время года снижается температура газа;
• неисправность редуктора.

Установка и настройка

Работы по установке ГБО производятся в специализированных автосервисах.

Настройка и регулировка системы газобаллонного оборудования может производиться как в сервисе, так и своими руками. При этом лучше воспользоваться услугами профессионального специалиста. Регулировка осуществляется при первом запуске двигателя после того, как комплект оборудования установлен. Настройка производится при помощи специальных программ, которые входят в комплект поставки ГБО. Как правило, они имеют интуитивное управление, в котором легко разобраться. Перед началом работы необходимо ознакомиться с основными показателями своего автомобиля и его двигателя. Об этом лучше узнать у квалифицированных специалистов. Если по каким-либо причинам программы в комплекте поставки не оказалось, то узнать, какое ПО необходимо, можно у производителей. Настройка оборудования происходит после подключения компьютера с диагностической программой к системе через специальный контроллер. На экране компьютера появится информация о параметрах работы системы. При их изменении происходит настройка срабатывания. Стоит отметить, что для каждого автомобиля эти показатели могут быть свои.

Показатель вязкости

Как это работает

Описать работу ГБО нового 6 поколения можно примерно так:

• Система включается в работу, и в этот момент насос качает газ, находящийся в жидком агрегатном состоянии.
• Этот процесс необходим, чтобы повысить давление в системе и не позволить жидкому газу стать газообразным.
• Находясь под давлением, газ движется по магистрали и попадает на блок замещения.
• Когда двигатель машины работает на газу, требуется предварительно перекрыть бензиновую магистраль и открыть газовую. Это делается за счёт блока замещения.
• Жидкий газ, двигаясь через бензиновые магистрали, поступает на топливный насос высокого давления (ТНВД).
• За счёт работы насоса давление газа выравнивается, исходя из требований двигателя, и жидкость поступает на форсунки.
• Здесь бензиновые форсунки выполняют роль газовых распылителей.
• С помощью газа выполняется охлаждение и смазка форсунок, они защищаются от коксования, поскольку форсунки не прекращают работать.
• Часть газа остаётся неиспользованной, и по специальной магистрали этот объём направляется обратно в баллон.

Заводская система, отвечающая за питание двигателя, руководит дозировками газа. А газовый блок управления выполняет незначительный объём работ. Ему лишь требуется своевременно переключать магистрали в блоке замещения. Всё остальное делает штатный ЭБУ автомобиля.

В итоге принцип работы, на котором основано ГБО 6 поколения, вполне понятен.

Сборка кабеля

Рассмотрим изготовление кабеля диагностики ГБО своими руками для подключения ноутбука к газовым «мозгам» на примере шнура ГБО для одной из популярных моделей мозгов  польской фирмы Stag.

Составляющие элементы

Собственно сам диагностический кабель для ГБО состоит из:

Разъема для подключения к колодки «газовых» мозгов (в нашем случае это стандартный ) 4-х пиновый влагозащищенный автомобильный разъем который можно купить в авто/радиомагазине или заказать с Aliexpress, как это сделали мы. Цена одного разъема составила около 60 центов.

Далее нам потребуется еще разъем USB тип А для последующего подключения готового кабеля для ГБО к ноутбуку. Этот разъем тоже можно купить в радиомагазине или же заказать с Aliexpress. Нам такой разъем обошелся в 1.10$.

Также потребуется 3-х или 4-х жильный медный кабель длиной 3-3,5 метра. Желательно использовать многожильный провод (чтоб каждая жила кабеля была навита из нескольких) – это в дальнейшем сильно продлит срок службы готового кабеля, за счет того что жилы будут ломаться значительно меньше.

Также в радиомагазине лучше купить термоусадку  (для изоляции кабеля).

«Сердцем» нашего кабеля для согласования сигналов ноутбука и «мозгов» будет служить микросхема PL2303. Лучше всего  купить не «голую» микросхему, а готовый модуль USB to TTL (в нем будет необходимая микросхема с запаянными необходимыми доп. элементами) в том же радиомагазине или же заказываем с Aliexpress. У нас этот модуль шел вместе с USB разъемом, лучше всего выбирать именно такой вариант, он прое в сборке, да и в последствии такой кабель для ГБО будет смотреться намного эстетичнее.

Собираем кабель

Подготовив все составляющие осталось собрать их в единое целое. Делать это нужно согласно схеме, приведенной ниже.

В нашем случае все получается намного проще. Китайский производитель указал в документации к модулю описание разъема и соответствующий ему цвет провода:

• черный кабель — GND;
• зеленый — TXD;
• белый — RXD;
• красный — VCC.

Поэтому у нас все свелось к  обжиму и подпайке проводов к 4 пиновому разъему. Мы задействовали 3 провода:

• черный кабель — GND
• зеленый — TXD
• белый  — RXD

Обжали и пропаяли их в соответствии со схемой разъема для наших «мозгов». Красный провод мы не использовали.

Если шнур для настройки ГБО задумывается сделать для нескольких типов газовых «мозгов» то желательно сделать несколько переходников которые можно вставлять в 4-х пиновый разъем.

Далее подключаем соответствующие разъемы к «мозгам» и ноутбуку, запускаем программу и включаем зажигание. Как работать с программой и какую лучше всего использовать мы расскажем в следующих статьях.

Регулируем ГБО Tamona после прошивки бензинового ЭБУ, своими руками

На автомобилях с газовым оборудованием 4 поколения после обновления прошивки ЭБУ бензина есть необходимость выполнить корректировку, настройку блока управления ГБО. Рассмотрим эту операцию на примере блока управления подачи газа Tamona.

Что потребуется для настройки.

Для того чтобы самостоятельно выполнить необходимые настройки вам потребуются:

• Оригинальное программное обеспечение Tamona – программа TamonaGas;

• Кабель ГБО – адаптер для согласования блока управления и компьютера.

Скачиваем актуальную версию программы TamonaGas на официальном сайте компании Tamona или у нас на сайте (тыц), устанавливаем ее на компьютер.

Подключение и внесение настроек в блок электронного управления ГБО Tamona

1. Выполняем подключение ПК к блоку управления ГБО посредством кабеля;

2. Производим запуск программы Tamona;

3. При первом запуске необходимо выбрать необходимый порт для подключения;

4. Переходим во вкладку «F3 Калибровка»;

5. В нижней части окна программы – блок «Стереть», нажимаем кнопки «газ» и «бензин» для удаления точек графиков газа и бензина;

6. Выбираем вкладку «F5 автокалибровка» и жмем на кнопку «Старт». Калибровка происходит в автоматическом режиме;

7. Возвращаемся на вкладку «F3 Калибровка»;

2x h16

8. Нажимаем на кнопку – «Картограмма»;

Для составления графика необходимо выполнить поездку на бензине не отключая компьютера и программы. Ехать необходимо в разных режимах, изменяя стиль вождения. В окне утилиты настройки будет рисоваться график (желтого цвета) поездки с контрольными точками. Когда график будет состоять не менее чем из 10 точек, необходимо переключиться на газ и повторить поездку. На экране появится еще один график, теперь уже зеленый, также накатываете 10 точек.

Чем ближе графики находятся друг к другу, тем точнее выполнена настройка. Идеальный вариант — когда графики совпадают.

Для чего нам необходимы картограммы? Для того чтобы выполнить оптимальные настройки работы форсунок на газу. Если все настройки сделаны правильно, режим работы форсунок при переключении с бензина на газ не меняются. Двигатель работает ровно, не ощущается падение мощности, исключается перерасход топлива, при переключении с бензина на газ разница незаметная.

Возможности ПО TamonaGas позволяют выполнить подстройку автоматически. Для этого необходимо нажать кнопку «Пересчет». Подстройка графиков произойдет без вашего вмешательства. В программах для настройки блоков управления ГБО других производителей, сведение графиков необходимо выполнять вручную.

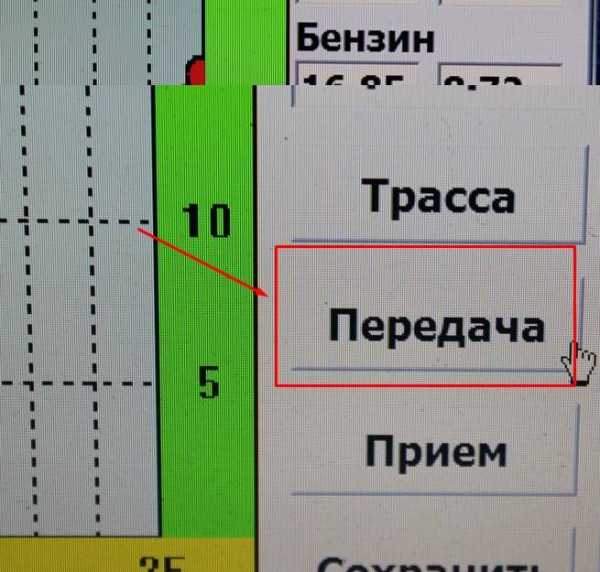

Остается только сохранить настройки в ЭБУ. Для этого используем кнопку «передача».

vagcom.com.ua

Коробка передач Xtronic CVT

Основные узлы ГБО 4 поколения

Для хранения сжатого газа используется баллон. К нему предъявляются определенные требования – герметичность, надежность, прочность. Для использования газового баллона на автомобиле требуется разрешение. Выдать его могут только специалисты, у которых имеется лицензия для осуществления данной процедуры. Так как впрыск газа происходит под давлением, меньшим чем то, которое в баллоне, то необходимо его снижать. Для этой цели используется редуктор. В метановых установках они имеют две ступени снижения давления, а в пропан-бутановых достаточно одной. Причина – в первом случае давление в баллоне может достигать значения до 200 Атмосфер, во втором – до 16.

Газовые форсунки необходимы для впрыска топлива в камеры сгорания. Они соединены с редуктором-испарителем. Управление всей системой осуществляется при помощи электронной начинки – ЭБУ, которая работает благодаря микропроцессору. В него закладывается прошивка, которая обеспечивает работу согласно заранее продуманному алгоритму. Газовое оборудование 4 поколения имеет преимущество перед более ранними – выбор топлива происходит автоматически, без участия водителя. Для этого только и требуется, что установить переключать газ-бензин в первое положение.

4 поколение ГБО

Система еще более продвинутая, здесь мы уже видим настоящий распределенный впрыск газовой смеси в цилиндры, это опять же прорыв.

Редуктор здесь всегда имеет постоянное давление газа в системе, сейчас он лишен функции впрыска топлива во впускной коллектор. Тут появляются газовые форсунки (каждая на свой цилиндр), которые забирают давление от редуктора. После на каждую форсунку подходит свой шлейф от контроллера, и именно контроллер дает приказания впрыску газового топлива той или иной форсунке в нужный момент.

Если взять метановые версии, то тут немного изменен редуктор и сам бак, для того чтобы выдерживать большие давления – больше разницы нет.

«Будем видеться чаще»

Сколько стоят подушки безопасности

Установка и настройка

Работы по установке ГБО производятся в специализированных автосервисах.

Настройка и регулировка системы газобаллонного оборудования может производиться как в сервисе, так и своими руками. При этом лучше воспользоваться услугами профессионального специалиста. Регулировка осуществляется при первом запуске двигателя после того, как комплект оборудования установлен. Настройка производится при помощи специальных программ, которые входят в комплект поставки ГБО. Как правило, они имеют интуитивное управление, в котором легко разобраться. Перед началом работы необходимо ознакомиться с основными показателями своего автомобиля и его двигателя. Об этом лучше узнать у квалифицированных специалистов. Если по каким-либо причинам программы в комплекте поставки не оказалось, то узнать, какое ПО необходимо, можно у производителей. Настройка оборудования происходит после подключения компьютера с диагностической программой к системе через специальный контроллер. На экране компьютера появится информация о параметрах работы системы. При их изменении происходит настройка срабатывания. Стоит отметить, что для каждого автомобиля эти показатели могут быть свои.

Причины ошибки P0172?

• Загрязненный датчик массового расхода воздуха (MAF сенсор) увеличивает количество воздуха, поступающего в двигатель, что в свою очередь повышает подачу топлива
• Неисправный или плохо работающий датчик кислорода (лямбда-зонд)
• «Переливающая» топливная форсунка
• Неисправный регулятор топлива, который неправильно регулирует давление в топливной рампе
• Подсос воздуха во впускном или выпускном тракте
• Неисправность в системе охлаждения. «Застрявший» термостат или неисправный датчик температуры охлаждающей жидкости могут являться причиной P0172 ошибки
• Изношенные свечи зажигания автомобиля KIA

Фото багажника Сандеро в новом кузове

Все «за» и «против»

Достоинств у ГБО четвертого поколения гораздо больше, чем недочётов.

Преимущества следующие:

• экономия газа, так как происходит дозирование газовой смеси при разных режимах работы двигателя автомобиля;
• двигатель автомобиля работает мягко, без «хлопков», характерных для предыдущих установок;
• значительное увеличение экологичности двигателя автомобиля, соответствие Евро3 и Евро-4, так как газ сгорает полностью;
• мощность двигателя автомобиля снижается не более, чем на 2 процента;
• плюс ГБО 4 поколения в его универсальности, так как оно подходит почти для всех современных марок автомобилей;
• у ГБО 4 поколения аппаратная совместимость с системой диагностики EOBD;
• все блочные разъёмы, которые применяются при установке ГБО, являются унифицированными, поэтому ошибок при монтаже не будет;
• современные технологии изготовления газового оборудования гарантируют надёжную и долговечную работу.

Есть несколько моментов, на которые следует обратить внимание, в случае, если динамические характеристики ГБО во время эксплуатации автомобиля ухудшились:

• возможно, неисправны или неправильно настроены газовый дозатор и газовый редуктор ГБО 4 поколения;
• засорился фильтр ГБО;
• низкая температура газового топлива зимнее время.

Какие причины могут привести к тому, что автомобиль долго не заводится:

• неисправна диафрагма редуктора ГБО, либо неправильно настроена программа;
• расходный электромагнитный клапан автомобиля имеет дефект (заедает якорь или происходит короткое замыкание витков);
• отказал электронный блок ГБО (нет импульса на подачу газа или сигнал не соответствует нужному объёму горючего);
• неисправен стартер автомобиля, из-за которого падает заряд в аккумуляторе во время запуска, поэтому клапаны не действуют;
• снизилось давление в головках цилиндра двигателя автомобиля по причине износа поверхностей поршней и цилиндра;
• при использовании вакуумного редуктора иногда происходит недостаточное разрежение и необходимость подсоса.

В последнем случае выручит принудительная подача газового топлива с помощью дополнительно установленного в автомобиль электромагнитного насоса.

Преимущества (плюсы) ГБО 4 поколения

По сравнению с предыдущими поколениями ГБО 4 имеет ряд неоспоримых преимуществ, давайте выделим некоторые из них:

• Отсутствие характерных для работы газобалонного оборудования предыдущих поколений «хлопков» при работы двигателя на газу.
• Относительно небольшое падение мощности двигателя по сравнению с его работай на бензине, а при условии использования вариатора угла опережения зажигания потеря мощности практически отсутствует.
• Более экономный расход газа, по сравнению с предыдущими поколениями за счет более рационального и точного впрыска газовой смеси в форсунки.
• Легкость в эксплуатации, не отличимая для водителя от эксплуатации автомобиля на бензине.

Коробка «автомат» — очень удобно

Недостатки (минусы) газобаллонного оборудования пятого поколения

Но с вводом ГБО 5 поколения воявились и негативные моменты (минусы):

Самый существенный минус ГБО 5, влияющий на безперебойную работу всей системы  – это качество пропано-бутановой смеси на  газовых АЗС страны. Газовый насос — это элемент системы, который  выполнен с минимально допустимыми отклонениями и некачественное топливо способно вывести такой нанос из строя довольно быстро, а учитывая его цену (около 300$) этот минус может еще долгое время отпугивать автовладельцев от установки пятого поколения ГБО. Поэтому при заправке необходимо использовать как минимум керамический фильтр, и само собой объезжать стороной «леваков-заправщиков», заправляясь только на именитых газовых АЗС.

• Второй не маловажный минус ГБО 5 поколения — это его цена, которая в 3-5 раз превышает стоимость установки ГБО 4. Это значит, что окупаемость такой системы возрастает на несколько лет эксплуатации автомобиля. Исходя из того, что средняя окупаемость установки ГБО 4 поколения составляет около года (при пробеге от 10 до 15 тыс.км в год), то окупаемость пятого поколения может составить около 5 лет. Следует также учитывать тот факт, что чем больше цилиндров имеет Ваш автомобиль, тем больше газовых форсунок потребуется на него установить, а следовательно стоимость установки будет возрастать пропорционально количеству цилиндров на автомобиле.
• Отсутствие широкого распространения газобалонного оборудования 5-го поколения влечет за собой трудности в приобретении, монтаже и последующем ТО такого оборудования.

Особенности эксплуатации ГБО 4-ого поколения

Оборудование позволяет осуществлять комбинированное питание двигателя бензином и газом. Переключение из одного режима питания в другой может производиться из кабины ручным способом, а также автоматически. Маленькая панель управления содержит светодиодный указатель уровня газа и переключатель топлива. Обычное расположение панели управления – под рулевой колонкой слева возле регулятора направления фар.

Индикатор газа содержит четыре зелёных светодиода и один красный, расположенных в один ряд. Загорание одного зелёного светодиода означает наличие 10 литров газа. Обычно этого запаса хватает на 100-120 км пробега. Загорание красного светодиода сигнализирует о наличии аварийного остатка топлива, которого может хватить на 50-80 км пробега. Оно предупреждает о необходимости заправки газа на газозаправочной станции.

Отдельный красный светодиод, расположенный в верхнем углу пульта и работающий в мигающем режиме, сигнализирует о том, что двигатель работает пока на бензине, но система готовится к переключению на газовое топливо. Это происходит при каждом запуске двигателя до того момента, пока он не наберёт нормальной температуры и хорошо не прогреется.

Кнопка переключения режима питания двигателя и индикаторы количества газа

Так как двигатель имеет как бензиновую, так и газовую систему питания, то такое дублирование в 2 раза повышает надёжность его работы. Кроме того, значительно повышается длительность пробега на одной заправке бензиновым и газовым топливом. Это выгодно в дальних поездках по малонаселённым местностям, где сеть заправок редкая и некачественная. Добавляет также возможность повысить защиту от угона автомобиля легко снимаемый и устанавливаемый коммутатор, удаление которого блокирует подачу бензина и газа на инжекторы.

Особенно выгодно ГБО 4-ого поколения для владельцев авто, двигатели которых оборудованы дорогостоящей системой впрыска топлива с катализатором для очистки выхлопных газов. Оно не только даёт значительную экономию дорогого высокооктанового топлива АИ-98, но экономит при этом ресурс каталитического нейтрализатора. Это оборудование предназначено для автомобилей, отвечающих экологическим требованиям Евро-3 и более. Оно обладает системой импульсного впрыска газовоздушной смеси, которая работает под контролем отдельного блока управления, сопряжённого с микропроцессором. Блок управления обрабатывает команды микропроцессора и вырабатывает управляющие сигналы, открывающие электромагнитные форсунки впрыска газа и блокирующие форсунки подачи бензиновой смеси.

Концентрация подаваемой топливной смеси контролируется системой датчиков, которые определяют:

1. давление газа;
2. температуру редуктора;
3. температуру газа.

Если давление подаваемого газа становится ниже порогового значения, то электронный блок автоматически отключает газовые форсунки и открывает бензиновые форсунки, переводя двигатель на бензиновое питание.

Общая информация

В своём развитии системы газобаллонного оборудования уже прошли несколько поколений развития. Различия касаются блока управления, систем переключения на вид топлива, механизма действия. Всех их объединяет одно – автомобиль работает на двух видах топлива – бензине и газе.

На данный момент наиболее сбалансированным и распространённым является ГБО 4 поколения. Необходимо разобраться – почему и чем оно лучше других? Тем более, что данная тема широко представлена на просторах интернета. Частым вопросом здесь является то, какое поколение поставить лучше — 2-е, 3-е или 4-е. Редки вопросы выбора касательно 5-го и 6-го поколений.

Как правило, в пользу 4 поколения говорит то, что предыдущие версии уже устарели. Причиной этого является принцип работы — если в предыдущих поколениях используется метод, при котором процесс подачи газа происходит с помощью механических форсунок, то в ГБО 4 поколения форсунки – электромагнитные.

Отсюда вытекают и различия в принципах управления. На ГБО 4 поколения они более комфортные. К примеру, на предыдущих версиях действие системы ГБО начиналось либо при переключении выбора топлива, либо при наборе двигателем определённого количества оборотов.

В это же время как в 4 поколении процесс запуска происходит автоматически и зависит как от количества оборотов, так и температуры двигателя. Это является положительным моментом, так как использование в своей деятельности нескольких характеристик уменьшает износ двигателя. На него любят сетовать противники ГБО как такового. Мифы, связанные с ГБО, будут разобраны позже. Активация системы газобаллонного оборудования происходит в зависимости от настроек программы и выставленных в ней показателей. Сама программа, как правило, входит в комплект с блоком управления и имеет интуитивное управление. Настроить её можно своими руками.

Для трассы разница может составлять до 30%. В городе же, особенно в пробках, разница практически незаметна, так же, как и наличие или отсутствие ГБО как такового. Причина в особенностях системы. Более того, в пользу 4 поколения говорит и динамика авто – разгон быстрее, нет потери мощности. Газовое оборудование 4 поколения устанавливается только на автомобили, двигатель которых оборудован каталитическим нейтрализатором и лямбда-зондом.

Против ГБО 4 поколения при сравнении с предыдущими версиями говорит лишь вопрос цены. Цена оборудования и его установки в два раза выше предыдущих поколений – от 21 000 рублей.

Однако вопрос цены, а точнее, — цены и качества встаёт плюсом при сравнении ГБО 4 поколения и более совершенных версий. Отличие пятого поколения в том, что газ подаётся в жидком виде, а шестое поколение специалисты склонны относить к поколению 4+. При этом данные системы сложнее, соответственно, их цена выше. А вот особых улучшений по сравнению с ГБО 4 поколений у них нет. Возможно, что причина таких оценок кроется в том, что сами системы распространены меньше, меньше и количество специалистов, которые могут их установить. Однако, факт остаётся фактом – ГБО 4 поколения – лидер на рынке тюнинга автомобилей. Поэтому вопрос, какое поколение ставить, решается в пользу 4 поколения.

Стоит отметить, что установка ГБО 4 поколения – сложный процесс, требующий вмешательства во внутренние агрегаты автомобиля. Качественная сборка системы – залог безопасности автомобилиста и его пассажиров. Поэтому работы по монтажу самого оборудования лучше производить в специализированных сервисах. Настройка и регулировка программного обеспечения могут производиться самостоятельно.

Что выбрать: пропан или метан?

ГБО четвертого поколения может работать на метане или пропан-бутане. Но по конструкции такое газобаллонное оборудование будет несколько отличаться. У метана более высокое давление, поэтому баллоны соответствующие. Обязательно ставят на газовую магистраль фильтр от примесей.

Газовая магистраль должна быть предназначена для применения под высоким давлением. У газового редуктора для автомобиля на метане имеется две секции, для поэтапного снижения давления газа до необходимого показателя. Остальная конструкция ГБО такая же.

Минус метана — большой вес ёмкости, а это не всегда применимо к легковым автомашинам. Заправок для метановых систем гораздо меньшее количество. Однако такой газ более дешёвый, и его целесообразно применять на коммерческих автомобилях.

ГБО для пропан-бутана по габаритам и весу гораздо меньшие, так как этот газ сжиженный. Поэтому автовладельцы останавливают на нём свой выбор. У редуктора ГБО под пропан только одна секция. Очищают газ от примесей с помощью фильтра, включенного в схему сразу после газового редуктора.

Учимся делать универсальный кабель своими руками

При желании и наличии некоторых навыков в электронном деле любой автомобилист в силах сделать универсальный кабель для ГБО своими руками. В типовом варианте для достижения этой цели понадобятся:

• телефонные кабели формата «DCA-510», «DKU-5» или «CA 42-45» на чипах «PL-2303» или «MAX232»;
• паяльник;
• изолента;
• 3-жильный провод;
• фишка для подключения сделанного девайса в стандартный разъём блока управления ГБО.

Непосредственно процедура создания кабеля проходит в следующем порядке:

Во-первых, нужно найти распиновку используемого вами кабеля, коих в Интернете полно

Например, у шнура с чипом «PL-2303» она такова;

Затем важно найти нужные нам «ноги» для пайки. В случае с блоком управления ГБО они соответствуют названиям «TXD», «RXD» и «GND»;
После этого осуществляется «прозвон» чипа и, в частности, необходимых «ног», а потом – пайка этих самых «ног» с 3-жильным проводом;. Когда чип подготовлен, остаётся лишь подключить к нему переходник для вставки в разъём блока управления;
На этом универсальный кабель ГБО готов.

Когда чип подготовлен, остаётся лишь подключить к нему переходник для вставки в разъём блока управления;
На этом универсальный кабель ГБО готов.

Подготовив девайс, его можно использовать по прямому назначению. Для общей информации давайте рассмотрим и порядок его использования, который заключается в исполнении следующего алгоритма:

1. Подготовьте ноутбук;
2. Скачайте и установите на него диагностическую программу конкретно для вашего типа ГБО;
3. Соедините блок управления оборудования подготовленным кабелем с ноутбуком;
4. Запустите диагностическую программу;
5. Проведите необходимую настройку или диагностику ГБО, после чего разъедините созданную сеть.

Как видите, особых сложностей в использовании и создании кабеля для газового оборудования не имеется. Особенно просто будет тем автомобилистам, которые в процессе диагностики или настройки ГБО будут пользоваться представленным сегодня материалом. Надеемся, статья была для вас полезна. Удачи в ремонте и на дорогах!

Симптомы неисправности — ошибка P0172

Новый дизельный шестицилиндровый двигатель BMW имеет четыре турбины

А теперь о главном

Совершенствование топливной системы бензинового авто привело сначала к появлению моноинжекторной системы, затем инжекторной системы с распределенным впрыском, сейчас же на авто стали устанавливать инжекторную систему с непосредственным впрыском топлива в камеры сгорания.

Применение системы непосредственного впрыска, когда бензин поступает из топливных форсунок непосредственно в цилиндр, позволило снизить, причем существенно, потребление топлива, при этом выходная мощность установки не снизилась.

Общий принцип работы данной системы питания одинаков, но у разных компаний она имеет разное обозначение: у Volksvagen это FSI и TSI, у Mercedes-Benz – CGI, у Toyota — D4, а у Ford – EcoBoost.

Но поскольку бензиновые форсунки устанавливаются в головке блока цилиндров, и распылитель их находится в камере сгорания, то это исключает применение распространенного газобаллонного оборудования 4 поколения на авто с этой системой питания.

И все потому, что нельзя прекращать подачу бензина через форсунки, поскольку из-за его отсутствия не производится охлаждение и смазывание элементов форсунки, а отверстия распылителя без постоянного промывания их бензином попросту закоксовывались.

В итоге, форсунки без постоянной работы быстро выходят из строя.
