Где находится диагностический разъем в автомобиле лада гранта

Что касается использования диагностического разъема в повседневных целях

Как было сказано выше, разъем диагностики Лада Гранта предоставляет возможность расширения функций автомобиля. Среди таковых можно выделить:

• подключение мини-бортового компьютера Multitronics VC731;

Такой шаг позволяет владельцу отслеживать поточную температуру двигателя, так как таковой опции не предоставляет производитель авто.

Также среди дополнительных возможностей появляется опция считывания кода ошибки, а также возможность контроля оборотов «вентилятора». В предустановленном производителем ПО, максимальный уровень оборотов достигается при температуре в 100 – 110 градусов.

• Подключение адаптера OBD2 -> Bluetooth ELM 327;

Устройство довольно функциональное, а также совместимо, как с ПК, так и смартфоном под управлением android. Для просмотра поточных данных устройств автомобиля необходимо установить на смартфон приложение torque (совершенно бесплатное).

По средствам связи адаптера OBD2 -> Bluetooth ELM 327 со смартфоном можно просмотреть следующие параметры Лады Гранты:

• revs; • speed; • coolant; • accel; • throttle; • vacuum.

Если же речь идет о подключении в диагностический разъем адаптера ELM327, то предоставляется возможность прочитать такой параметр как “Счетчик пропусков воспламенения в цилиндре, а также непосредственно определить сам номер цилиндра.

Тест-драйв и отзыв о BMW 5 GT от Академика

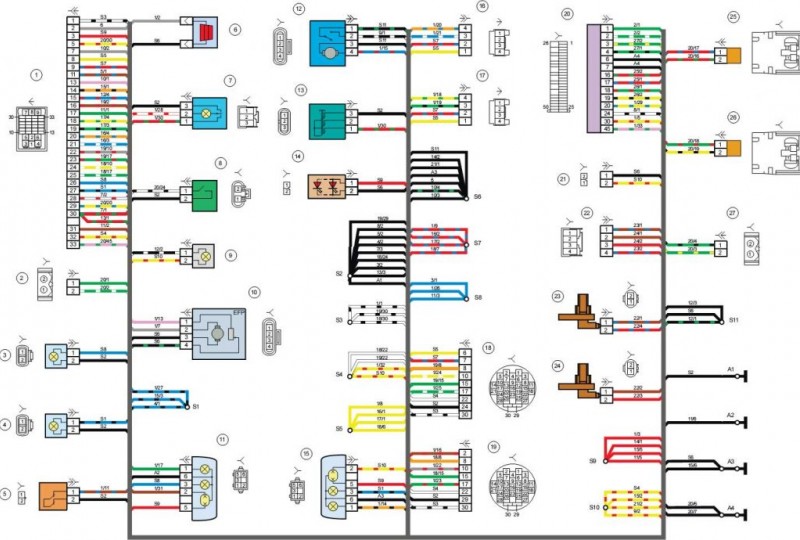

Лада Гранта: схема подключения приборов заднего жгута проводки

Задняя часть проводки автомобиля отвечает за оборудование кормы и боков автомобиля. все дополнительное оборудование подключается исключительно через эту часть магистралей:

• 1/2 – контактная группа на приборную панель;
• 3/4 – указатели поворотов;
• 5 – индикатор включения ручника;
• 6 – контакт подогрева заднего стекла;
• 7 – салонная лампа;
• 8 – индикатор положения водительского ремня безопасности;
• 9 – плафон подсветки грузового отсека;
• 10 – привод бензонасоса;
• 11/15 – кормовая часть габаритов для левой и правой стороны;
• 12 – привод блокировки крышки багажника;
• 13 – кнопка включения салонного фонаря;
• 14 – цепь дополнительного стопа;
• 16-19 – клеммные колодки дверей для задней левой, задней правой, передней левой и передней правой дверей;
• 20 – привод управления подушками безопасности;
• 21 – контактная группа осветителей номерного знака;
• 22 – на приборную доску;
• 23/24 – задние датчики указателей скорости;
• 25/26 – преднатяжители ремней безопасности;
• 27 – группа контактов приборной панели.

Возможное использование разъема угонщиками

Диагностический разъем может быть использован, в том числе, угонщиками, поскольку в нем присутствует функция прямого взаимодействия с такой способностью автомобиля, которую ему придает встраиваемый иммобилайзер. К счастью большинства владельцев ТС, данный способ угона ТС используется злоумышленниками крайне редко, ввиду его повышенной сложности. На всякий случай, водителю могут посоветовать в любом автосервисе, куда он обратится, приобрести специальную схему, которая будет по-другому распределять контакты, при попытке угона автомобиля, что сделает невозможным отключение защиты в исполнении угонщика.

Блок управления двигателем Лады Гранты

Как говорилось в начале статьи, Гранта получила новые «мозги» с поддержкой CAN (M74CAN). Данное нововведение способно интегрировать «мозги» с сигнализациями, магнитолами, имеющими CAN-шину.

Часто ставят контроллер «Стандарт» с номером Ителма 11186-1411020-22: Данный ECU не имеется совместимости с более ранними моделями ВАЗ . В ранних ВАЗах, например, Приора, ЭБУ шёл с К-каналом для передачи данных.

Расположение ЭБУ у Гранты:

«Мозги» располагаются в нижней части передней панели, а точнее под бардачком. Лучше будет видно, если смотреть с пассажирского сиденья. ЭБУ скрыт шумоизолячией и обивкой, поэтому достать его будет не просто.

Прошивки ЭБУ:

У серийных прошивок стоит обозначить на оптимизированную динамичную версию для 1,6-литровой 8-клапанной Гранты с контроллером «М74» и норме уровня выброса отработанных газов «ЕURO-2».

Чип-тюнинг ECU позволяет физически отключить второй датчик кислорода («лямбд зонда») вместе с катализатором. Если реализовать данную версию прошивки, то это приведёт к значительному росту динамических возможностей Гранты.

Чтобы узнать, какая прошивка у блока управления используют приложение OpenDiag, совместно с диагностическим адаптером подключаемому к OBD2 разъему.

Самодиагностика

На Гранте в ECM с контроллером М74 встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается «Check Engine» и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

Загорелся Check Engine на Гранте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Обзоры диагностических сканеров для LADA GRANTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA GRANTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Где находится диагностический разъем Лада Гранта: схема

Благодаря диагностическому разъему можно определить многие параметры и вывести их на экран бортового компьютера. Помимо бортового компьютера, с помощью Bluetooth-адаптера обмениваться данными можно и со смартфоном. Специальное приложение позволит также просматривать некоторую информацию.

Зачем нужен диагностический разъем

Каждый раз при прохождении техосмотра автомобилю обновляют данные. При возникновении какой-либо поломки вполне вероятно, что будет гораздо проще ее починить, получив данные о состоянии автомобиля во время ТО с помощью подключения к диагностическому разъему.

Диагностика такого типа не является панацеей при поломке: с ее помощью рядовой автовладелец вряд ли сам установит точно причину неисправности. Дело в том, что информация может выводиться с серьезными отклонениями. Поэтому только профессионал способен определить причину неисправности, основываясь только лишь на данных, полученных с диагностического разъема. Однако иногда, если проблема явная, эта информация может помочь любому владельцу автомобиля – слишком большое отклонение параметров от нормы исключает возможность того, что дело в погрешности.

Таким образом, данные помогут определить причину поломки.

Где находится диагностический разъем в Ладе Гранта

Чтоб найти диагностический разъем в Гранте, следует заглянуть под переднее пассажирское место. В том месте, где должны быть ноги пассажира, предусмотрено небольшое пространство, над которым расположен бардачок. На левой стенке этого углубления вы найдете вентиляционную решетку, через которую осуществляется продувание при включенной печке. Прямо над этой решеткой расположен диагностический разъем.

Чтобы до него добраться и установить подключение, придется открутить несколько болтов с заглушки. Разъем достаточно крупный и имеет своеобразный внешний вид, поэтому вряд ли вы его не заметите.

Рекомендуется быть аккуратным, подключая адаптер к диагностическому разъему Лады Гранта. Дело в том, что расположение разъема не слишком удобное. Из-за этого при включенном адаптере всегда есть риск, что пассажир заденет его ногой. В принципе, сам по себе адаптер держится в разъеме достаточно прочно. Однако если пассажир хорошо ударит (а это чаще всего происходит совершенно случайно), то он запросто сломает и разъем, и адаптер. Самым простым решением будет или предупредить пассажира не двигать ногами слишком активно (что не всегда помогает), или не ездить с установленным в разъем адаптером. Некоторые автовладельцы решают эту проблему радикально – в автосервисах просят перенести разъем в другое, более безопасное и удобное место. Однако это обойдется в приличную сумму.

Как использовать диагностический разъем

Диагностический разъем позволяет считывать с внутренней памяти компьютера автомобиля различную информацию. С ее помощью специалист может провести диагностику, изучив коды ошибок. Кроме того, через диагностический разъем также получают данные с датчиков, которые отображают работу двигателя.

Чтобы воспользоваться разъемом, нужно специальное оборудование. Чаще всего выделяют адаптер под названием ELM 327. Он небольшого размера, легко подключается к разъему, а потом передает через интерфейс Bluetooth данные из памяти автомобиля. Используя различные программы, можно просмотреть основные параметры даже со смартфона (например, используя программу Torque).

В данный разъем также включается бортовой компьютер и сканер. С их помощью считываются коды ошибок и различные параметры автомобиля. Если при проведенной диагностике вы получили в результате по некоторым параметрам ошибки с кодом, то следует обратиться к специалистам. В документации должно быть описано, что означает конкретно эта ошибка.

Ранние модели Гранты не имели на приборной панели индикатора температуры двигателя. Поэтому диагностический разъем часто использовался как раз для того, чтобы проводить мониторинг именно этого показателя. В целом он чаще всего используется как раз для вывода на экран различных параметров двигателя в цифровом виде. Учитывая сложность диагностики, немногие автовладельцы берутся за нее серьезно.

Иногда диагностические разъемы используют угонщики. Дело в том, что в схеме предусмотрен контакт для контроля иммобилайзера. Однако этот способ используется крайне редко. Если вы все-таки хотите защититься от него, следует приобрести специальную схему, которая иначе распределяет контакты. В таком случае угонщику не удастся отключить защиту.

Где находится диагностический разъем в Ладе Гранта

Чтоб найти диагностический разъем в Гранте, следует заглянуть под переднее пассажирское место. В том месте, где должны быть ноги пассажира, предусмотрено небольшое пространство, над которым расположен бардачок. На левой стенке этого углубления вы найдете вентиляционную решетку, через которую осуществляется продувание при включенной печке. Прямо над этой решеткой расположен диагностический разъем.

Чтобы до него добраться и установить подключение, придется открутить несколько болтов с заглушки. Разъем достаточно крупный и имеет своеобразный внешний вид, поэтому вряд ли вы его не заметите.

Рекомендуется быть аккуратным, подключая адаптер к диагностическому разъему Лады Гранта. Дело в том, что расположение разъема не слишком удобное. Из-за этого при включенном адаптере всегда есть риск, что пассажир заденет его ногой. В принципе, сам по себе адаптер держится в разъеме достаточно прочно. Однако если пассажир хорошо ударит (а это чаще всего происходит совершенно случайно), то он запросто сломает и разъем, и адаптер. Самым простым решением будет или предупредить пассажира не двигать ногами слишком активно (что не всегда помогает), или не ездить с установленным в разъем адаптером. Некоторые автовладельцы решают эту проблему радикально – в автосервисах просят перенести разъем в другое, более безопасное и удобное место. Однако это обойдется в приличную сумму.

Ford Mustang Boss 302

Сейчас в продаже

Санкт-Петербург

2013 г.в. | 29,000 км1,500,000 р.
Санкт-Петербург

2010 г.в. | 160,000 км625,000 р.
Санкт-Петербург

2010 г.в. | 140,000 км799,000 р.
Санкт-Петербург

Профилактические меры

Для того чтобы заводская проводка Лада Гранта служила долго и не ломалась, опытные эксперты настоятельно рекомендуют выполнять ряд не сложных правил.

1. Периодически проверять все контактные разъемы и клеммы на предмет окислений и ржавления. Подобные повреждения соединений могут вызвать короткое замыкание и критическое снижение проводимости магистрали, что воспринимается бортовым компьютером как ошибка или поломка.
2. Использовать только оригинальные расходные материалы и элементы электроники. Применение поддельной продукции не дает гарантии работоспособности цепи. При этом некоторые элементы, при повреждении вызывают перепад напряжения в сети, что становится прямой причиной выхода из строя остального оборудования или пожара.
3. Использовать специальное масло для обработки контактных групп. Жидкость продается в автомагазинах или магазинах электроники. После обработки, контакты покрываются влаго не проницаемым слоем, что в 2-3 раза увеличивает срок их эксплуатации.
4. Тщательно следить за степенью зарядки и состоянием аккумуляторной батареи. Проводка Лада Гранта критично воспринимает значительное падение напряжения в бортовых цепях. Как следствие – это может стать причиной повреждения прошивки электронных блоков управления.

Инструкция по диагностике Лады Гранта через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для LADA GRANTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Гранта»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Гранта»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для LADA GRANTA

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2019 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с LADA и ВАЗ.

Особенности сканирующего комплекта «Сканматик-2»

Обозначенный набор можно без труда отыскать в торговой сети. Он подходит к такой вещи, как диагностический разъем на автомашине Лада Гранта, но потребует привлечение ноутбука. Комплектация «Сканматик-2» изначально предусматривает присутствие сканирующей программы. Стоимость такого устройства (комплекта) по данным официального сайта составляет 13700 руб. По применимости к отечественным авто это лучший вариант для сканирования, о чем свидетельствуют многие отзывы диагностов.

Для собственноручного диагностирования первым делом загружаем ноутбук и активируем потребную программу. С помощью кабеля «USB» — формата коммутируем компьютер с диагностической розеткой автомобиля. В диспетчерском меню устройств «Windows» обнаруживаем появление «свежего» «COM» — порта, которому производим «прописку» в настройках. В диагностический разъем вставляем шнур с «OBD-2» — разъемом, который с «USB» — кабелем коммутируется посредством имеющегося в наборе поставки переходника. Контролируем свечение зеленой лампы , которой оснащен диагностический разъем «OBD», что свидетельствует о корректности подсоединения. После запуска спец-программы активируем вкладку «Двигатель» и нажимаем на символ «Автоопределение». Это позволяет программе идентифицировать бортовой автомобильный компьютер на Лада Гранта.

Габариты

Где находится разъем для диагностики Лада Гранта: фото и видео

Сегодня утром смотрел данные по температуре двигателя через программу OBD2 Torque и с первого раза не нашёл диагностический разъём. Перед поиском загуглил, что диагностический разъём установлен «со стороны переднего пассажира в районе центральной консоли«. Облазил всю центральную консоль и не нашёл никаких следов разъёма.

https://youtube.com/watch?v=95ognGQ4zIY

Месторасположение диагностического разъёма в моей Гранте (фото)

Фотография из под бардачка

Фотография разъёме от водительской двери

Фотография разъёма со средней дистанции

Фотография разъёма вблизи

В моей Лада Гранта диагностический разъём находится левее от бардачка под панелью приборов. Ориентиром для поиска служит сопло обдува ног пассажира. Если от верхней точки провести параллель внутрь панели, то вы увидите разъём для диагностики.

На мой взгляд не совсем удачное месторасположение. Поясню почему. Если Вы захотите использовать этот разъём для постоянного подключения ELM327 (диагностического адаптера), то он,  в зависимости от модели, будет немного выпирать, поэтому внутрь него может попасть влага с ног пассажира. Также сильные пассажиры его могут ногой попробовать ненароком оторвать или вдавить, что может вызвать поломку.

Пассажир нечаянно может зацепить диагностический разъём ногой

Но, как мне кажется, конструкторы АвтоВаза решили сэкономить на проводах, и не вести колодку диагностического разъёма в более удобное место. Да и не было у них цели сделать этот разъём для постоянного подключения. Хотя именно к этому разъёму и подключаются бортовые компьютеры, такие как Multitronics VC731.

Как можно использовать диагностический разъём

1. Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.
2. С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.

   Даигностический разъём с подключенным адаптером ELM327

3. Просмотр температуры двигателя. Так как в первых версиях автомобиля не было индикации температуры двигателя на панели приборов, то многие владельцы использовали диагностический разъём для подключения бортовых компьютеров, которые показывают многие параметры, в том числе и температуру двигателя. А так как большинство владельцев Гранты жалуются на низкую рабочую температуру двигателя, то бортовые компьютеры являются очень популярным решением данной проблемы.

Как самостоятельно и корректно диагностировать бортовую сеть Гранты?

Чтобы диагностика была полноценной, не будет достаточной мерой применение адаптера формата «K-Line», поскольку ЭБУ наделен другим конструктивом, отличающимся от прочих представителей модельного семейства «ВАЗ». В имеющем место случае требуется использование иного адаптера. В роли такового средства может выступить диагностический прибор «ELM-327», в пару к которому требуется применить платный или бесплатный специализированный софт (к примеру, «Scan Master» или «Torque»).

Изображение «ELM-327» без труда можно отыскать на сетевых просторах или в справочнике. Мастерами официальных представительств в качестве средства диагностирования применяется так называемый «дилерский сканер» «ДСТ-14».

Данным способом диагностика выполняется самостоятельно не просто, поскольку процедура сопряжена с определенными сложностями, связанными с присутствием не только программной, но и «железной» части. А это уже не обычное подключение, как по «K-Line». Данная ситуация предполагает обладание выполняющим диагностирование лицом определенным опытом и соответствующими знаниями. Здесь главная роль отводится умению сопоставить данные прибора и реальную ситуацию.

Самостоятельное диагностирование позволяет не только отыскать ошибки, присутствующие в памяти блока, но и сэкономить владельцу финансовые средства. Для реализации процесса можно применить обычный ноутбук, в памяти которого уже присутствует заранее приобретенная сканирующая программа. В течение 1-2 минут этот софт проверит систему автомобиля и выдаст результаты по всем параметрам мотора и прочих узлов, и обозначит где находится неисправность.

Двигатель авто Lada Granta изначально наделен конкретными характеристиками, величины которых допускают незначительные отклонения. В отображенной на дисплее таблице, показывающей результаты диагностирования, сначала проверяется присутствие ошибок (имеет обозначение как «DTC»). Если строчная информация отображена в виде символов: «ошибка 505», то потребуется отыскать толкование расшифровки на соответствующем сайте или форуме. При неудачном поиске рекомендуем обратиться к профессионалу.

Многие варианты софта наделены расшифровками достаточного перечня возможных ошибок. Иногда ЭБУ просто не генерирует ошибки, что отнюдь не свидетельствует об их отсутствии. Допустимым нормативом отклонения показателя конкретного параметра является отличие в пределах 20% от регламентированного значения. Если данное отклонение превышает разрешенный лимит, то следует заняться поиском неисправности.

Наибольшей важностью обладают параметры:

• «UACC» (напряжение на выводах АКБ);
• «THR» (положение заслонки в дроссельном узле);
• частоты, с которой вращается коленчатый вал;
• массовой доли потребляемой порции воздуха;
• температурного параметра в контуре охлаждения мотора Lada Granta.

Где находится диагностический разъем на Ладе Гранта

Примечание: для диагностического разъема Гранты не нужны приборы для доступа, поскольку обнаружить и применять вполне реально вслепую. К примеру, на Ладе Калина для подключения следует доставать заглушку рядом с рычагом КПП.

Задача диагностического разъема авто заключается в скоростном обмене данными с приборами диагностики. Это дает возможность как считывать, так и удалять коды ошибок, проводить корректировку некоторых предустановок в RAM. Кроме того, возможно считывание текущего значения идентификаторов датчиков, заданных на Ладе Гранта. Однако, чтобы иметь возможность применять данные функции, прежде следует знать, в каком месте находится собственно диагностический разъем.

Поиск ОБД-2 на Ладе Гранта

1. Находясь на сиденье спереди справа, нужно найти крышку бардачка.
2. Положить руку снизу крышки и провести влево к центральной консоли.
3. Теперь рука должна упереться в диагностический разъем.

Использование разъема

К основным вариантам использования ОБД-2 в Ладе Гранта относят:

• подсоединение сканера в качестве проверки машины и действий с ошибками;
• установку/подключение бортового компьютера, к примеру, Мультитроникс либо Штат.

Подключение бортового компьютера на автомобиле Лада Гранта окажет полезное действие, ведь таким образом удастся:

• осуществлять контроль за температурой двигателя;
• получать коды ошибок, как только те возникли;
• в принудительном порядке запускать вентилятор охлаждения.

Самостоятельная диагностика Гранты

Для диагностики Лады Гранта недостаточно стандартного K-Line адаптера. Здесь предусмотрена установка электроблока управления другой конфигурации, нежели на других автомобилях марки ВАЗ, и он нуждается в специальном адаптере. Сегодня наиболее востребованным считается применение диагностического адаптера ELM-327 и разного программного оснащения к нему, к примеру, ScanMaster, Torque.

Как выглядит адаптер ELM-327, стоит посмотреть в спецлитературе либо в Сети.

Специалисты на официальных серверах используют дилерский сканер ДСТ-14Т. Собственноручно выполнить диагностику на Гранте вряд ли удастся, поскольку это не простая процедура. В нее входит программная и «железная» составляющие, а не только присоединение по K-Line

Важно уметь сопоставлять показания устройства с реальными обстоятельствами

Диагностика ошибок ЭБУ на Гранте – это только поиск вероятных неисправностей, однако благодаря ей автовладельцу удастся сэкономить деньги и время. Для данной цели впору применять диагностический адаптер, компьютер либо телефон со спецпрограммой. В ходе процесса программа для диагностики собирает и предоставляет пользователю данные относительно параметров двигателя в течение 1-2 минут.

Двигатель Гранты имеет характерные особенности, обладающие допустимыми отклонениями. В программе диагностики, которая выдается на монитор в виде таблицы, прежде следует проверить сохраненные ошибки (обозначается DTC). При наличии строки «ошибка 505» стоит прибегнуть к расшифровке на сайт/форум, посвященный автомобильной направленности, либо к эксперту. В свою очередь, в некоторых видах софта содержатся расшифровки внушительного списка ошибок. Однако ЭБУ порой и не выдает ошибки, что уж говорить об отсутствии таковых.

• UACC (напряжение на АКБ);
• THR (позиция дроссельной заслонки);
• массовый расход воздуха;
• частота оборотов коленвала;
• температура ОЖ (охлаждающей жидкости).

Электроусилитель руля

Когда зажглась диагностическая лампочка ЭУР либо через некоторый промежуток времени включается/выключается электроусилитель руля, вначале нужно проверить ЭРУ посредством диагностического разъема. Здесь поможет Open Diag (приложение) вкупе с адаптером ОБД-2 либо сканерами:

• Сканматик;
• Мотор-Мастер;
• СканДок.

Диагностический процесс призван указывать, где находятся ошибки, расшифровывать их для дальнейшего ремонта исходя из вида неисправности. Кроме того, проверку выполнять вполне реально и без сканера:

1. У замка зажигания под рулем находится 8-контактный разъем (черный). Требуется демонтаж кожуха у рулевой колонки (снизу вывернуть винты крепежа).
2. Вставить скрепку, замкнув два контакта.
3. Включить зажигание и наблюдать за контрольной лампой.
4. Первым сигналом станет продолжительное горение лампы («1»).
5. Необходимо вести счет последующих коротких сигналов, то есть если 3 коротких, соответственно, «3».
6. Должен в нашем случае образоваться код «13».

Диагностический разъем Лада Гранта: расположение; тип ODB-II; схема

Диагностический разъем Лада Гранта – возможность скоростного обмена данными между устройствами автомобиля и диагностическим оборудованием.

Стоит отметить скорость работы и возможность подключения дополнительного оборудования, которого не хватает владельцу Лады Граты.

При каждом прохождении ТО, автомобиль получает обновления предустановленных параметров на RAM-памяти. Особым преимуществом является возможность считывания поточных данных с устройств автомобиля, что в свою очередь, упрощает процесс определения поломки и ее последующего устранения.

Что касается использования диагностического разъема в повседневных целях

Как было сказано выше, разъем диагностики Лада Гранта предоставляет возможность расширения функций автомобиля. Среди таковых можно выделить:

• подключение мини-бортового компьютера Multitronics VC731;

Такой шаг позволяет владельцу отслеживать поточную температуру двигателя, так как таковой опции не предоставляет производитель авто.

Также среди дополнительных возможностей появляется опция считывания кода ошибки, а также возможность контроля оборотов «вентилятора». В предустановленном производителем ПО, максимальный уровень оборотов достигается при температуре в 100 – 110 градусов.

• Подключение адаптера OBD2 -> Bluetooth ELM 327;

Устройство довольно функциональное, а также совместимо, как с ПК, так и смартфоном под управлением android. Для просмотра поточных данных устройств автомобиля необходимо установить на смартфон приложение torque (совершенно бесплатное).

По средствам связи адаптера OBD2 -> Bluetooth ELM 327 со смартфоном можно просмотреть следующие параметры Лады Гранты:

• revs; • speed; • coolant; • accel; • throttle; • vacuum.

Если же речь идет о подключении в диагностический разъем адаптера ELM327, то предоставляется возможность прочитать такой параметр как “Счетчик пропусков воспламенения в цилиндре, а также непосредственно определить сам номер цилиндра.

Разъем диагностики Гранта: тип; схема

Диагностический разъем Гранта имеет 16-ти контактный тип ODB-II. Сама же схема контактов (находится в свободном доступе) состоит из штатного заземления кузова Лады Гранты (4), а также штатного сигнального заземления (5).

Что касается выделенных линий для подключения сигнализации, бортового компьютера: (6 – выделенная линия CAN (класс – High), J-2284) и проведения диагностики (7 – К-линия диагностики SO 9141-2 и ISO/DIS 14230-4); (14 – Линия CAN-Low, J-2284); (15 – L-линия диагностики ISO 9141-2 и ISO/DIS 14230-4).

Контроль безопасности автомобиля, а в частности ввод/вывод данных иммобилайзера – (14 – Input/Output for VTM-4 and immobilizer control).

Медленная диагностика считывания поточных данных для определения общего состояния систем автомобиля (9 – SCS (Service Check System)). Обновление ПО, внесение изменения в установки на RAM-памяти (12). Что касается питания, то тут необходимо обратить на контакт под номером 16 (Питание от аккумулятора (12В)).

Имея сведения касательно типа и схемы контактов, владелец Лады Гранты имеет возможность подключения различных устройств, среди которых можно выделить бортовой компьютер или же сканер.

Где находится диагностический разъем на Гранте?

Где находится диагностический разъем Лада Гранта знает каждый владелец или же потенциальный покупатель.

Если же вы озадачились вопросом, где находится разъем диагностики – вот простой и лаконичный ответ: привычное размещение диагностического разъема изменено, а именно перенесено под левую часть бардачка, непосредственно над решеткой вентиляции.

Чтобы получить доступ к разъему необходимо вывинтить несколько болтов крепления защитной заглушки.

Достоинства модели

Приемлемая невысокая стоимость комплекта сочетается с широкой функциональностью, удовлетворяющей многих потребителей. Охранная система удобна, так как снабжена кнопками управления и дисплеем на жидких кристаллах. Радуют кодовая защита функционала и надежная охрана автомобиля. Поскольку данная автосигнализация очень качественная, она прослужит долго. Понятная инструкция доходчиво разъяснит, как пользоваться функциями и устанавливать устройство.

При помощи передатчика осуществляется управление охранной системой автомобиля. Поэтому полезна будет информация про совместимость брелков Томагавк (если не удаётся найти оригинальный) в случае его поломки или утере.

Взаимозаменяемость пультов дистанционного управления противоугонной системой может быть трёх видов.

1. Полная. Коммутатор выполняет все функции. Внешний дизайн такой же, различие может быть в окраске.
2. Частичная. Автомобиль ставится на охрану и снимается с неё. Но некоторые дополнительные функции не программируются. Внешний вид, цвет, количество и расположение кнопок может отличаться от оригинала.
3. Несовместимость. Запрограммировать функции таких устройств не удаётся, а если получается, то они работают с ошибками.

Как использовать диагностический разъем

Чтобы воспользоваться разъемом, нужно специальное оборудование. Чаще всего выделяют адаптер под названием ELM 327. Он небольшого размера, легко подключается к разъему, а потом передает через интерфейс Bluetooth данные из памяти автомобиля. Используя различные программы, можно просмотреть основные параметры даже со смартфона (например, используя программу Torque).

В данный разъем также включается бортовой компьютер и сканер. С их помощью считываются коды ошибок и различные параметры автомобиля. Если при проведенной диагностике вы получили в результате по некоторым параметрам ошибки с кодом, то следует обратиться к специалистам. В документации должно быть описано, что означает конкретно эта ошибка.

Ранние модели Гранты не имели на приборной панели индикатора температуры двигателя. Поэтому диагностический разъем часто использовался как раз для того, чтобы проводить мониторинг именно этого показателя. В целом он чаще всего используется как раз для вывода на экран различных параметров двигателя в цифровом виде. Учитывая сложность диагностики, немногие автовладельцы берутся за нее серьезно.

Иногда диагностические разъемы используют угонщики. Дело в том, что в схеме предусмотрен контакт для контроля иммобилайзера. Однако этот способ используется крайне редко. Если вы все-таки хотите защититься от него, следует приобрести специальную схему, которая иначе распределяет контакты. В таком случае угонщику не удастся отключить защиту.

Особенности сканирующего комплекта «Сканматик-2»

Обозначенный набор можно без труда отыскать в торговой сети. Он подходит к такой вещи, как диагностический разъем на автомашине Лада Гранта, но потребует привлечение ноутбука. Комплектация «Сканматик-2» изначально предусматривает присутствие сканирующей программы. Стоимость такого устройства (комплекта) по данным официального сайта составляет 13700 руб. По применимости к отечественным авто это лучший вариант для сканирования, о чем свидетельствуют многие отзывы диагностов.

Для собственноручного диагностирования первым делом загружаем ноутбук и активируем потребную программу. С помощью кабеля «USB» — формата коммутируем компьютер с диагностической розеткой автомобиля. В диспетчерском меню устройств «Windows» обнаруживаем появление «свежего» «COM» — порта, которому производим «прописку» в настройках. В диагностический разъем вставляем шнур с «OBD-2» — разъемом, который с «USB» — кабелем коммутируется посредством имеющегося в наборе поставки переходника. Контролируем свечение зеленой лампы , которой оснащен диагностический разъем «OBD», что свидетельствует о корректности подсоединения. После запуска спец-программы активируем вкладку «Двигатель» и нажимаем на символ «Автоопределение». Это позволяет программе идентифицировать бортовой автомобильный компьютер на Лада Гранта.

Если идентификация не осуществляется автоматически, то возможно вручную избрать наименование модификации (в нашем варианте — «ВАЗ») из присутствующих в программном реестре версий. На дисплее отобразится меню, позволяющее выбрать ЭБУ. Бывают случаи, когда программе не удается определить марку бортового контроллера, например, при имевшей место ранее «перепрошивке» ПО.

После того, как произошло установление связи между ЭБУ и диагностирующим средством, на экране отображается список, содержащий режимы диагностики. Выполняем вход в рабочее окно и получаем возможность просмотреть перечень параметров, а также выполнить регулировку их настроек. Данный момент помогает не только отыскать неисправность, но и улучшить настройку какой-либо системы. Для реализации данного действия потребуется войти в раздел, имеющий название «Параметры». Меню «Вид» позволяет произвести регулировку настроек функции «Blutooth» на случай применения беспроводного способа коммутации.

Для пользователя машины Лада Гранта доступно создание набора параметров, которые впоследствии можно извлечь из списка значений, заранее присутствующих в программе. К примеру, таким методом можно создать определенный набор, позволяющий проверить холостой ход мотора, а затем сохранить данные и применять в последующем неограниченное число раз.

По завершении диагностического процесса возвращаемся в программное меню по выбору ЭБУ и деактивируем зажигание.
