Замена датчика холостого хода на ваз-2112 16 клапанов своими руками

Симптомы неисправности датчика

Надежность работы топливной системы автомобиля во время холостого хода напрямую зависит от состояния регулятора. ВАЗ 2112 не имеет системы электронной самодиагностики, из-за этого на приборной доске не высвечивается предупреждений о возникающих сбоях. Определить наличие дефекта возможно по следующим симптомам:

• после прогрева мотора количество оборотов не увеличиваются;
• двигатель резко прекращает работу;
• плавные обороты во время холостого хода;
• машина плохо стартует, даже при нажатии на педаль газа;
• при включении приборов, потребляющих большое количество энергии (фар, печки, магнитолы и т.д.) понижаются обороты;
• мотор глохнет, если включена нейтралка или при переключении скоростей во время движения.

При появлении перечисленных симптомов можно сделать вывод, что в датчике ХХ неисправны отдельные детали или на них появился слой ржавчины. Тогда его необходимо заменить.

Методы тестирования устройства

Для тестирования датчика холодного хода на работоспособность нужно отсоединить от него штекер с кабелями и присоединить мультиметр в режим вольтметра. Далее проверяется напряжение, поступающее на РХХ.

Минусовой щуп тестера подключают к массе (корпусу двигателя), плюс на снятую колодку к выводам А и D. После включения зажигания проверяются значения, выдаваемые на датчике ХХ, напряжение не должно быть ниже 12 В.

При меньших значениях причина может быть в разряженном аккумуляторе, отсутствие напряжения говорит о разрыве в цепи.

Сначала проверяется электрическая цепь в целом, потом управляющий блок. Если неисправностей не выявлено, проверяют регулятор хода вхолостую. Подключают клеммы мультиметра, установленного в режим омметра, к выходам колодки. Схема подключения следующая:

1. Изначально проверяют выходы А и В, потом С и D. При исправном устройстве показания должны быть равны 53-54 Ом.
2. На следующем этапе проводят замеры на выходах А и D, В и С. Сопротивление близко к бесконечному – это норма.

Есть еще один способ проверки. Датчик снимается с авто, к нему присоединяется колодка. Пальцем нужно нажимать на иглу и следить за ее движением. Когда включается/выключается зажигание, на исправном устройстве игла начинает двигаться.

Иногда для восстановления работоспособности датчика ХХ достаточно его снять и почистить специальными средствами, например, очистителем карбюратора в баллонах или WD-40. На ватную палочку наносится средство, и тщательно обрабатываются контакты. Если много масляных пятен и грязи, средством чистится весь дроссельный узел. После чистки все детали должны хорошо просохнуть.

Как снять и заменить ДХХ: подробная инструкция

Если выявилось, что неисправен датчик холостого хода, то его нужно заменить новым. Процедура замены датчика несложная и по силам даже начинающему автолюбителю. Нужно заранее приобрести датчик. Для ВАЗ 2112 подходит РХХ с артикулом 2112-1148300.

Приобретать изделие лучше в специализированных магазинах

При покупке нужно обращать внимание качество нанесения шрифта и наличие голограмм, чтобы избежать подделки. Резиновая прокладка на оригинале красноватого оттенка, расстояние от корпуса до кончика иглы ложно быть 23 мм

На детали не должно быть механических повреждений, зазоров, люфтов, все элементы надежно соединены.

Для откручивания креплений понадобится крестообразная отвертка. Процесс замены представляет собой последовательность шагов:

• Сначала нужно обесточить автомобиль, сняв отрицательную клемму с аккумулятора.
• Затем нажимают на пластиковый фиксатор, отсоединяют колодку проводов и убирают ее в сторону, чтобы не мешала работе.

Затем с помощью отвертки выкручивают два болта,но не до конца. Окончательно выворачивают крепления руками, чтобы они не упали и не потерялись.

• Далее вынимается неисправный датчик, зачищается посадочное место от пыли и загрязнений. Чтобы они не попали в отверстие.
• Перед установкой нового устройства следует смазать моторным маслом уплотнительную резинку. Новый РХХ вставляют в отверстие пока он плотно не войдет.

Устройство закрепляют болтами. Затем присоединяют штекер с проводами, и подключают аккумулятор.

После окончания процедуры выполняют калибровку. Никаких усилий прилагать не нужно, всю калибровочную работу делает электронное реле. Нужно включить зажигание и дать поработать мотору несколько минут.

После замены и калибровки оборот должны быть стабильными, не плавать, то увеличиваясь, то уменьшаясь. Силовой агрегат должен работать без сбоев. На холостым ходу коленвал должен вращаться в пределах 0,8±0,05 тыс.

об/мин.

Замена датчика холостого хода на ВАЗ 2112

Датчик холостого хода ВАЗ 2110, 2112, 2111, проверка, замена, неисправности.

Датчик или регулятор холостого хода (РХХ) на инжекторных автомобилях ВАЗ 2110, ВАЗ 2112, ВАЗ 2111 со временем выходит из строя или дает сбои. Регулятор отвечает за работу двигателя на нейтральной передаче. Когда вы оставляете двигатель на нейтралке, РХХ отвечает за его работу на холостых оборотах.

Устройство и принцип работы датчика холостого хода. Где находится

Датчик устроен очень просто – это электродвигатель с пружиной и иглой на конце штока. Там, где находится датчик холостого хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен дроссельный узел, к патрубку которого прикреплен болтами датчик. Датчик регулирует подачу воздуха в топливо, поступающее в двигатель в холостом режиме. Это происходит за счет втягивания и выдвижения иглы штока. Конусный наконечник иглы служит дозатором нужного объема воздуха в воздушном канале.

Регулятор холостого хода работает плохо или сломан

На нейтральной передаче обороты двигателя не стабильны – то понижаются, то повышаются. Либо, при переходе на холостой ход, мотор и вовсе глохнет. Машина не заводится, если не нажать на педаль газа. При включении энергопотребляющих приборов, обороты двигателя резко падают. Все эти признаки говорят про неисправность датчика холостого хода. Если регулятор засорился, то его можно просто почистить. При механических же повреждениях деталь следует заменить.

Как проверить состояние регулятора холостого хода?

Если в работе мотора наблюдаются упомянутые проблемы, то необходима проверка датчика холостого хода ВАЗ 2110, 2112, 2111, чтобы решить вопрос о замене регулятора или его ремонте. Для этого нужно демонтировать датчик.

Делается это так:

поставьте машину на ручник;отсоедините минусовую клемму АКБ;отключите провода от регулятора;открутите винты крепления, соединяющие датчик с корпусом дросселя;снимите регулятор;место соединения обязательно почистите от ржавчины и грязи;для удобства работы можно снять крепления дроссельного узла и сдвинуть его немного в сторону.

Сначала проверяем датчик на наличие механических повреждений и загрязнений. Например – лопнула пружина, есть трещина на корпусе, на конусе иглы и штоке много окалины и сажи. В случае сломанной пружины и загрязнения штока проблему можно решить, не покупая новый датчик, а отремонтировать и почистить старый. Хотя, стоимость вопроса невелика.

Если визуальный осмотр не выявил проблему, то проверяем датчик на целостность электрической схемы. Это можно сделать при помощи тестера:

отсоединить колодку регулятора;минус АКБ подключить на массу (двигатель);плюс АКБ – к снятой колодке (выводы A: D);включить зажигание и проверить показания датчика.

Если тестер показывает ноль, то нужно проверить электронный блок управления и цепь. Если тестер показал 12 В, проверяем сопротивление самого регулятора. Подсоединяем тестер к клеммам попарно – сначала A: B, потом C: D. Прибор должен показать от 50 до 80 Ом сопротивления. При проверке пар A: C и B: D, прибор должен показать бесконечно большое сопротивление. Если при тестировании были получены другие данные, то датчик следует заменить.

Как поставить новый датчик холостого хода?

Даже для неопытного водителя замена датчика холостого хода ВАЗ 2110, ВАЗ 2112, ВАЗ 2111 не составит проблем. Для этого нужен новый регулятор, отвертка и масло. Обязательно отключите минус АКБ, во избежание замыкания, и не забудьте поставить машину на ручник. Как снять старый датчик, вы уже знаете. После этого следует хорошенько прочистить воздушный канал в дроссельном узле. Место крепления датчика тоже нужно очистить, и смазать маслом уплотнительное кольцо, если под рукой нет, то можно взять пару капель с щупа, больше и не нужно. Кольцо накладывается на отверстие воздушного канала, затем вставляется датчик до упора и крепится винтами.

Видео по обслуживанию датчика холостого хода в ВАЗ 2110, ВАЗ 2112, ВАЗ 2111:

Ролик о том как своими руками правильно заменить датчик холостого хода (РХХ) в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Видео как снять и почистить датчик холостого хода:

Замена и калибровка регулятора

Замена выполняется так:

• Проверить на новой детали расстояние от посадочного места до иглы. Оно в норме составляет 23 мм;
• Убрать минус с АКБ;
• Удалить старый регулятор и заменить его новым;
• Подключить аккумулятор;
• Вставить ключ в замок зажигания и повернуть на один оборот. Заводить автомобиль не нужно. Примерно за 5 секунд датчик должен откалиброваться;
• Выключить зажигание;
• Запустить силовой агрегат и протестировать функциональность ДХХ. Для этого нужно проследить за оборотами на ХХ. Если они нормальные и все прежние неполадки исчезли, значит, работа выполнена правильно. Если процедура не помогла, желательно обратиться на СТО для профессиональной проверки и восстановления машины.

Ездить со сломанным датчиком можно. Это не запрещено ПДД. Но эксплуатация машины с такой проблемой не очень комфортна. Поэтому рекомендуется устранить её в разумные сроки.

Датчик холостого хода. Принцип работы, признаки неисправности.

Датчик холостого хода (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конусной иглой.

Где находится Регулятор холостого хода (рхх)?

Датчик холостого хода расположен на корпусе дроссельного узла. Датчик холостого хода расположен рядом с датчиком положения дроссельной заслонки. ДХХ крепится двумя винтиками. Так же встречается, что датчик посажен на лак.

Датчик холостого хода находится под номером 3. Рядом с номером 4

Принцип работы датчика холостого хода (рхх)

В момент, когда мы включаем зажигание, шток на регуляторе холостого хода полностью выдвигается и упирается в специальное калибровочное отверстие в дроссельном патрубке. После, датчик отсчитывает шаги и возвращает клапан в исходное положение. Положение исходного клапана зависит от прошивки: к примеру январь 5.1 – 120 шагов на прогретом двигателе, Bosch – примерно 50 шагов на прогретом двигателе.

На прогретом двигателе в момент регулировки датчик находится на отметке 30-50 шагов. С увеличением или уменьшением шагов, объём воздуха, проходящий через калибровочное отверстие, постоянно изменяется. При чём, если шток вытягивается – то шаги увеличиваются и наоборот. Ход штока составляет 250 шагов.

В момент покупки датчика холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.

В двигатель поступает определённое количество воздуха, необходимое для нормальной работы двигателя, тем самым регулируя холостой ход.

Поступающий воздух анализируется датчиком массового расхода воздуха (ДМРВ ) и, в соответствии с его количеством, Контроллёр подаёт необходимое количество бензина в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ ), контроллер следит за количеством оборотов двигателя и управляет регулятором холостого хода. Именно так происходит процесс подачи нужного объёма воздуха.

На холодном двигателе контролёр повышает обороты за счёт Датчика холостого хода (рхх) и повыщает обороты двигателя при прогреве. Такой режим позволяет сразу начинать движения без прогрева.

Рекомендуется устанавливать датчик холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 «КЗТА»

Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04. Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого датчика и приобретайте такой же

Если вы поставите к примеру датчик с меткой 04 вместо 01 – датчик работать не будет. Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Признаки неисправности датчика холостого хода (рхх)

К сожалению регулятор холостого хода не оснащён системой самодиагностики, поэтому ни бортовой компьютер (бк ), ни загорающийся чек эйндж не сообщит нам об этом. Но если у вас встречаются следующие проблемы, то датчик нужно проверить (Как проверить РХХ? ), почистить (Как почистит РХХ? ) отремонтировать (Как отремонтировать РХХ? ) или заменить (Как заменить датчик холостого хода? ) в случае неисправности.

1. Глохнет на холостом ходу.
2. Плавают обороты холостого хода.
3. При запуске холодного двигателя отсутствуют повышенные обороты.
4. Глохнет в момент снятия передачи на коробке.

В принципе все симптомы смерти РХХ схожи с симптомами ДПДЗ. Но отличие в том, что при смерти ДПДЗ ошибку покажет бортовой компьютер или загорится чек эйндж.

Сколько стоит датчик холостого хода?

Купить датчик холостого хода на ваз вы можете в любом магазине автозапчастей вашего города. Стоимость датчика составляет порядка 350 рублей. Остерегайтесь подделок.

Датчик холостого хода ВАЗ 2110, 2112, 2111, проверка, замена, неисправности.

Датчик или регулятор холостого хода (РХХ) на инжекторных автомобилях ВАЗ 2110, ВАЗ 2112, ВАЗ 2111 со временем выходит из строя или дает сбои. Регулятор отвечает за работу двигателя на нейтральной передаче. Когда вы оставляете двигатель на нейтралке, РХХ отвечает за его работу на холостых оборотах.

Устройство и принцип работы датчика холостого хода. Где находится

Датчик устроен очень просто – это электродвигатель с пружиной и иглой на конце штока. Там, где находится датчик холостого хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен дроссельный узел, к патрубку которого прикреплен болтами датчик. Датчик регулирует подачу воздуха в топливо, поступающее в двигатель в холостом режиме. Это происходит за счет втягивания и выдвижения иглы штока. Конусный наконечник иглы служит дозатором нужного объема воздуха в воздушном канале.

Регулятор холостого хода работает плохо или сломан

На нейтральной передаче обороты двигателя не стабильны – то понижаются, то повышаются. Либо, при переходе на холостой ход, мотор и вовсе глохнет. Машина не заводится, если не нажать на педаль газа. При включении энергопотребляющих приборов, обороты двигателя резко падают. Все эти признаки говорят про неисправность датчика холостого хода. Если регулятор засорился, то его можно просто почистить. При механических же повреждениях деталь следует заменить.

Как проверить состояние регулятора холостого хода?

Если в работе мотора наблюдаются упомянутые проблемы, то необходима проверка датчика холостого хода ВАЗ 2110, 2112, 2111, чтобы решить вопрос о замене регулятора или его ремонте. Для этого нужно демонтировать датчик.

Делается это так:

поставьте машину на ручник;отсоедините минусовую клемму АКБ;отключите провода от регулятора;открутите винты крепления, соединяющие датчик с корпусом дросселя;снимите регулятор;место соединения обязательно почистите от ржавчины и грязи;для удобства работы можно снять крепления дроссельного узла и сдвинуть его немного в сторону.

Сначала проверяем датчик на наличие механических повреждений и загрязнений. Например – лопнула пружина, есть трещина на корпусе, на конусе иглы и штоке много окалины и сажи. В случае сломанной пружины и загрязнения штока проблему можно решить, не покупая новый датчик, а отремонтировать и почистить старый. Хотя, стоимость вопроса невелика.

Если визуальный осмотр не выявил проблему, то проверяем датчик на целостность электрической схемы. Это можно сделать при помощи тестера:

отсоединить колодку регулятора;минус АКБ подключить на массу (двигатель);плюс АКБ – к снятой колодке (выводы A: D);включить зажигание и проверить показания датчика.

Если тестер показывает ноль, то нужно проверить электронный блок управления и цепь. Если тестер показал 12 В, проверяем сопротивление самого регулятора. Подсоединяем тестер к клеммам попарно – сначала A: B, потом C: D. Прибор должен показать от 50 до 80 Ом сопротивления. При проверке пар A: C и B: D, прибор должен показать бесконечно большое сопротивление. Если при тестировании были получены другие данные, то датчик следует заменить.

Как поставить новый датчик холостого хода?

Даже для неопытного водителя замена датчика холостого хода ВАЗ 2110, ВАЗ 2112, ВАЗ 2111 не составит проблем. Для этого нужен новый регулятор, отвертка и масло. Обязательно отключите минус АКБ, во избежание замыкания, и не забудьте поставить машину на ручник. Как снять старый датчик, вы уже знаете. После этого следует хорошенько прочистить воздушный канал в дроссельном узле. Место крепления датчика тоже нужно очистить, и смазать маслом уплотнительное кольцо, если под рукой нет, то можно взять пару капель с щупа, больше и не нужно. Кольцо накладывается на отверстие воздушного канала, затем вставляется датчик до упора и крепится винтами.

Видео по обслуживанию датчика холостого хода в ВАЗ 2110, ВАЗ 2112, ВАЗ 2111:

Ролик о том как своими руками правильно заменить датчик холостого хода (РХХ) в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Видео как снять и почистить датчик холостого хода:

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Основные признаки неисправности

О том, что датчик работает неправильно, может свидетельствовать:

1. Плохой запуск мотора даже при выжатой педали газа.
2. Плавающие обороты на холостом ходу.
3. При включении нейтральной передачи двигатель глохнет.
4. При прогретом моторе не повышаются его обороты.
5. При включении печки, света или магнитолы обороты двигателя начинают падать.

Специалисты говорят, кода происходят такие ситуации, которые описаны выше, то это не всегда может являться причиной того, что поломался датчик. Тут может быть причина в свечах, фильтрах или качестве топлива. Все их надо предварительно проверить.

Проверка датчика

Схема подключения датчика холостого хода.

1. Изначально надо отыскать колодку с проводами, которыми подается напряжение на датчик. Для этого нужно открутить дроссельный узел и сместить его вниз.
2. Потом при помощи вольтметра проверить, подается ли напряжение на датчик.
3. Если покажет на приборе 12В, то это будет говорить о том, что нет зарядки на АКБ, когда на приборе ничего не покажет, то это говорит о том, что проблему надо искать в сети, так как к датчику не идет ток.
4. При показаниях выше 12В потребуется проверить регулятор напряжения сети.

Также может быть проверка произведена и другим способом. Для этого надо снять датчик и завести мотор, нажимая периодически на педаль газа. Игла должна плавать.

Чистка

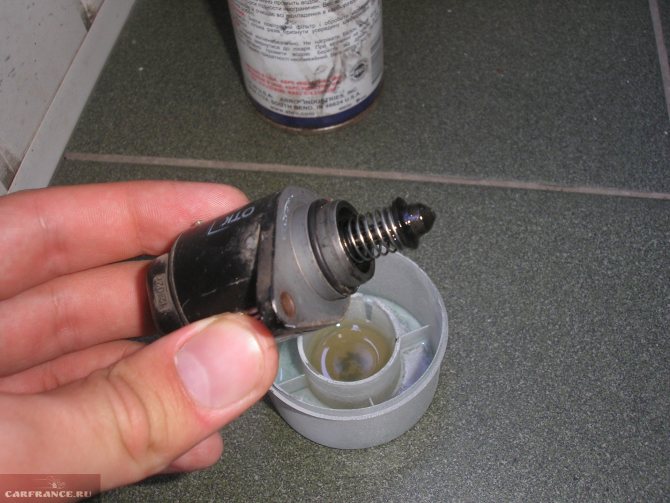

Для очистки датчика нужно его шток окунуть на несколько минут в очиститель карбюратора.

Иногда может просто потребоваться почистить сам датчик, если игла не плавает, а на датчик подается напряжение. Если чистка не поможет, то потребуется замена узла.
