Датчик массового расхода воздуха ваз 2114

Второй способ – с помощью мультиметра

Прежде чем выполнить эти диагностические мероприятия, нужно заметить, что это будет работать лишь с ДМРВ Bosch. Прежде чем выполнять проверку, выставьте на вашем мультиметре предел в 2 В, а затем переведите аппарат в работу с постоянным напряжением.

Включите зажигание, а красный провод присоедините к желтому на колодке. Черный провод подсоедините к зеленому. В этот момент двигатель не должен работать. Измеряйте напряжение

Если показания от 1,01 до 1,02, тогда все отлично. Мультиметр показывает напряжение до 1,03 – волноваться не о чем, это допустимо. Предельный уровень – это 1,05. Если выше, тогда можно опять же искать причину поломки.

Проверка ДМРВ

Прежде чем приступать к экспериментам, не поленитесь ознакомиться с руководством по сервисному обслуживанию. Там детально описано, что такое ДМРВ на ВАЗ 2114 и как его заменить.

Ищем датчик. Открываем капот, находим патрубок воздушного фильтра. На нем и располагается ДМРВ, определяющий поток проходящего через фильтр воздуха. Приведу несколько вариантов, как проверить датчик массового расхода воздуха самостоятельно.

• Отключить датчик. Колодку с проводами отсоединить от разъема, нажав на фиксатор, расположенный снизу. Запустить двигатель (1500 оборотов или больше). Отключение ДМРВ контроллер понимает как аварийное состояние и приготовляет топливно-воздушную смесь исходя из того, в каком положении находится заслонка дросселя. Попробуйте проехать небольшое расстояние. Если автомобиль разогнался ощутимо быстрее, это свидетельствует о нерабочем ДМРВ. От себя замечу, что в отключенном состоянии для ЭБУ Я7.2 и М7.9.7. обороты не повышаются!
• Замена прошивки контроллера. Оригинальная прошивка ЭБУ могла быть заменена альтернативной. В такой ситуации мы не знаем, какой алгоритм прописан в ней случай работы в режиме, рассмотренном в первом пункте. Заслонка дросселя имеет упор, под который нужно подложить тонкую пластину (около 1 мм), чтобы поднять обороты. Затем необходимо отсоединить фишку с датчиком. При неисправном датчике двигатель должен заглохнуть. Если двигатель работает, то причина в особенностях прошивки: некорректно прописаны шаги РХХ.
• Измерение напряжения. Тестирование дает хорошие результаты при работе с датчиками Bosch. Понадобится мультиметр. Выбираем режим измерения постоянного напряжения и устанавливаем максимальное значение 2 В.

Схема подключения для ВАЗ 2114 выглядит так:

1. желтый – входящий сигнал;
2. серый с белым – питание на выходе;
3. зеленый – заземление;
4. розовый с черным – вывод к главному реле.

Расцветка может быть другой, но последовательность расположения разъемов та же.

Далее нужно включить зажигание при заглушенном двигателе. Красный (плюсовой) щуп тестера подключить к желтому выходу, черный (минусовой) – к зеленому. Щупы мультиметра вставляются вдоль указанных проводов напрямую через резиновые уплотнители разъемов без повреждения изоляции. Для профилактики я рекомендую смочить щупы WD-40. Промежуточные соединения или иголки не рекомендуется использовать из-за вносимой ими дополнительной погрешности. Измерить напряжение. Сравнить полученный результат с таблицей:

Напряжение, В	Состояние
1,01 – 1,02	Хорошее. Датчик почти новый и прослужит долго.
1,02 – 1,03	Удовлетворительное. Датчик старый, но работает исправно.
1,03 – 1,04	Плохое. Ресурс почти выработан. В скором времени придется заменить.
1,04 – 1,05	Плачевное. Ресурс выработан. Пригоден к эксплуатации, если отсутствуют тревожные симптомы. Желательно заменить
1,05 – и выше	Аварийное. Датчик неисправен (возможно, давно). Замена обязательна.

Только что установленный датчик дает напряжение на выходе 0,996–1,01 В. Со временем оно возрастает. Большее значение означает больший процент износа.

Данные напряжения с датчиков фиксируются бортовым компьютером, их можно просмотреть, выбрав соответствующую группу параметров.

Осмотр и чистка. Крестовой отверткой ослабляем хомут, удерживающий патрубок воздухозаборника. Снимаем гофру и проверяем, есть ли следы масла и/или конденсата внутри нее, а также на внутренней поверхности датчика. В норме их быть не должно. Чувствительный элемент ДМРВ часто ломается из-за попадания на него грязи. Этого легко избежать при регулярной замене воздушного фильтра. Причины попадания масла в ДМРВ:

1. превышен допустимый уровень масла в картере
2. засорен маслоотделитель системы вентиляции

Датчик крепится к патрубку двумя винтами. Откручиваем их рожковым ключом (х10) и снимаем сам датчик. Спереди имеется вход, который должен быть защищен от подсоса неочищенного воздуха кольцевым резиновым уплотнителем. Если его нет или он остался в корпусе фильтра, пыль забивает входную сетку датчика. Ее нужно прочистить, поставить уплотнитель, проверить герметичность и вставить датчик обратно.

Сравнение с исправным датчиком. На личном опыте убедился, что самая точная проверка – установить заведомо рабочий датчик и сравнить поведение двигателя с «родным».

Помимо рассмотренных вариантов, как проверить ДМРВ самим, можно еще обратиться в сервис, где есть специальное оборудование, и провести уже 100% диагностику, например, по методике оценки осциллограммы.

Каков оптимальный расход воздуха для автомобилей ВАЗ 2114?

Количество необходимого для формирования смеси воздуха зависит от числа оборотов:

• при холостом ходе (850-950 об/мин) — 9,5-10,5 кг воздуха в час;
• на средних оборотах (2000 об/мин) — 19-21 кг воздуха в час.

Снижение подачи воздуха приводит к обеднению смеси, а увеличение — к обогащению. Небольшие отклонения точности замеров мало влияют на работу двигателя, но при ошибках в 2-3 кг мотор начинает работать нестабильно. Некоторые блоки управления компенсируют неточность измерения по данным от других датчиков. Например, блок Январь 5.1 дополнительно корректирует состав смеси, основываясь на сигнале от лямбда-зонда.

Как проверить ДМРВ

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика.

Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться. Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода.

В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

• Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Неисправность дроссельной заслонки ваз 2114, симптомы, где расположен, причины неисправности

Как почистить сапун на ваз 2106

Задние стопари на ваз 2114, замена, схема подключения

Лада калина, какой бензин заливать в автомобиль, 92 или 95

Ваз 2114 замок от калины на

В гофре воздушного фильтра масло, ВАЗ 2112, 16 клапанов, какие причины и что надо делать в этом случ…

Замена колодок передних на ваз 2109, задних барабанных, схема устройства тормозов, видео как заменит…

Как на ваз 2107 сделать сигнал

Что такое ДМРВ?

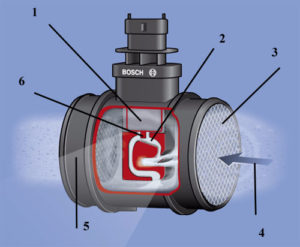

ДМРВ – датчик, измеряющий массовый расход воздуха Прибор располагается в воздушном патрубке двигателя между воздушным фильтром и дроссельной заслонкой. Благодаря ему бортовой компьютер определяет объем поступающего в цилиндры воздуха, необходимого для полного сжигания топлива и нормальной работы автомобиля.

Прибор обеспечен чувствительным элементом, состоящим из 2 платиновых нитей диаметром 70 мкм. Одна из них охлаждается проходящим воздухом, а другая является контрольной. При включении зажигания проволока нагревается, посылая в бортовой компьютер сигнал для открытия дроссельной заслонки и охлаждения элемента. Попутно открываются форсунки, в результате чего формируется нужное количество топлива в заданном режиме работы мотора.

После выключения двигателя проволока нагревается до 1000 градусов. В результате находящиеся на ее поверхности отложения, частицы сажи и пыли, способные повлиять на чувствительность датчика, полностью сгорают.

Есть устаревшие модели ДМРВ, работающие за счет флюгерной заслонки, а также более современные модификации с пленочно-кремниевыми элементами и платиновым напылением.

Симптомы неисправности датчика массового расхода воздуха

Обычно датчик ломается из-за естественного прогорания или загрязнения поверхности проволоки, которые вызываются несвоевременной заменой воздушного фильтра и из-за экстремальной езды. Неисправность датчика можно определить по ряду признаков:

• увеличился расход топлива;
• двигатель неустойчиво работает на холостых оборотах;
• не заводится мотор;
• горит «чек» на дисплее бортового компьютера.

Эти симптомы косвенные. Похожие явления возникают при неисправности топливного насоса, заедающей дроссельной заслонке и погнутом клапане ЕГР. Точную причину поломки может показать лишь диагностика измерителя при помощи мотор-тестера, позволяющего построить и оценить осциллограмму до режима отсечки или при включении зажигания.

Как проверить датчик ДМРВ

Проверка ДМРВ не представляет особой сложности и может быть выполнена несколькими способами:

В движении

Считается самым простым, но наименее эффективным способом диагностики датчика. Отсоедините разъем прибора, заведите двигатель и проедьтесь на машине, следя за тем, чтобы обороты двигателя не падали ниже 1500. При отключенном расходомере воздуха контроллер начинает работать в аварийном режиме, формируя топливную смесь по положению дроссельной заслонки. Если так автомобиль быстрее набирает скорость, чем с подключенным ДМРВ, значит, прибор вышел из строя.

Мультиметром

Перед тем, как проверить ДМРВ мультиметром, отключите двигатель и поверните ключ в зажигании. Красный щуп присоедините к выводу желтого провода (находится с краю элемента, ближе к лобовому стеклу), а черный к зеленому (третий от края).

Цвета проводов могут различаться, но расположение остается неизменным. Напряжение должно варьировать в диапазоне 0.996…1.01 В, но если цифры превышают верхнее значение, значит, агрегат потребует скорой замены. Показания прибора 1,05 В и выше свидетельствуют о высоком выходном напряжении и о том, что датчик не работает.

Более подробная инструкция проверки ДПРВ мультиметром представлена в видео

https://youtube.com/watch?v=EIyKzTBhyBA

Визуально

Снимите ДМРВ, открутив хомут на гофрированном трубопроводе воздухозаборника и два винта на корпусе датчика. Извлеките прибор из воздушного фильтра и осмотрите его поверхность – она должна быть чистой, не иметь следов масла и налета пыли. Наличие загрязнений свидетельствует о том, что платиновые нити или пленочный элемент вышли из строя.

Сколько стоит новый датчик

Безусловно, детали автомобилей стоят недешево, но при надобности их обязательно нужно приобретать, дабы транспорт работал исправно. Датчик следует покупать только в специализированных магазинах, где есть гарантия, а также там реально получить грамотную консультацию. Данная запчасть стоит в пределах 350 рублей. Как правило, такие варианты очень надежные и долговечные. Приобретать более дешевые бессмысленно, поскольку они по характеристикам ничем не уступают тем, которые за 350. Дешевле брать не стоит, потому что это в основном китайские детали, которые недолговечны и некачественны. Если вы затрудняетесь в выборе, то спросите у продавца, какой датчик лучше выбрать. В основном они все похожи, единственное отличие – цена. Отметим, что эту деталь также можно приобрести через Интернет. Главное – не вестись на дешевизну, но и не тратить все деньги на одну запчасть.

Как мы видим, любая деталь машины со временем приходит в негодность, поэтому ее нужно заменять. Что касается датчика холостого хода, то это приспособление время от времени тоже нуждается в замене для точности показателей. Достаточно часто из-за неисправного датчика у авто начинаются проблемы с мотором, ухудшается скорость и т. п. При таких неполадках довольно опасно ездить на машине, так как нет гарантии, что мотор будет работать без «капризов», а в дороге это очень опасно. Не стоит рисковать самым ценным, лучше отдать авто в ремонт или собственноручно починить его. Автомобилем, как и любым другим устройством, нужно пользоваться бережно и ремонтировать по надобности, тогда он будет долго и надежно служить.

Поломка ДМРВ – как выявить

Если данный контролирующий элемент отказывает, то на приборной доске загорается лампа, сигнализирующая о необходимости проверить силовую установку авто.

Основные признаки выхода из строя ДМРВ:

• утрачивается мощность;
• скорость также падает;
• расходуется много топлива;
• двигатель заводится плохо.

Определить работоспособность ДМРВ можно несколькими способами:

• путем выключения;
• мультиметром;
• при осмотре.

В первом случае заменить датчик нетрудно. Достаточно отсоединить разъем (распиновка здесь не потребуется) и включить двигатель. ЭБУ должен перейти в аварийный режим работы. Подача горючей смеси в данном случае регулируется только дроссельной заслонкой. При этом на холостом ходу силовой агрегат выдает 1,5 тысячи оборотов. Далее необходимо будет проехать на автомобиле некоторое расстояние. В случае если машина разогналась быстрее обычного – можно с уверенностью говорить о поломке ДМРВ.

Стоит также указать, что мультиметр пригодится только в том случае, если на авто установлен датчик, произведенный компанией «Бош». Проверка происходит так:

• на тестере устанавливается шкала на 2 вольта постоянного напряжения;
• красный щуп приставляют к желтому проводу, черный к зеленому;
• включают зажигание.

Если показания находятся в пределах:

• 1,02 вольта – то датчик исправен;
• 1,03 – допустимое значение;
• 1,05 – предельное.

В тех случаях, когда измеренное напряжение выше, следует говорить о поломке. Чтобы по внешнему виду контролирующего прибора определить, исправен ли он, понадобится внимательно осмотреть изнутри ведущие к нему трубки. Демонтировать их нетрудно, воспользовавшись крестовидной отверткой. Прежде всего, откручивают крепящий гофрорукав хомут. Поверхность этой трубки должна быть чистой, без маслянистых пленок.

Наличие грязи внутри датчика – четкий признак его неисправности. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр.

Потеки масла обычно являются свидетельством избыточного объема смазки в системе либо неверной работы отсекателя. Подобное загрязнение в значительной мере сокращает срок службы ДМРВ.

Затем необходимо демонтировать и сам датчик. Для этого нужно воспользоваться торцовым ключом на 10. После того как контролирующий прибор будет извлечен из фильтра, его понадобится осмотреть. В ситуации если резиновая прокладка датчика при этом осталась на месте, то можно практически со стопроцентной уверенностью говорить о поломке ДМРВ.

Комментарии

Технические характеристики

Это усовершенствованная модель всем известного ВАЗ 21099. Сменивший его седан стал популярнее своего предшественника. Он отличается рядом положительных нововведений, которые заключаются в более современной сборке, экономности, а также необходимом комфорте для водителя.

В Самаре модернизирована передняя оптика, дизайн стал обтекаемым и современным, привлекает внимание многих потребителей стильная обновленная крышка багажника. Модифицированный седан может комплектоваться электрическими стеклоподъемниками, противотуманными фарами или подогревом сидений

Классическим для этого авто стал бортовой компьютер.

Что такое ДМРВ?

Этот прибор очень необходим для того, чтобы определять объем воздуха, которым заполнятся камеры сгорания, когда двигатель работает. Датчик обычно устанавливается после воздушного фильтра в системе питания.

ДМРВ необходим для того, чтобы точно отмерять необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отсылается в ЭБУ, где на основании этих данных будет рассчитан необходимый объем топлива.

Чем больше водитель жмет педаль акселератора, тем больше воздуха поступит в камеры сгорания. Датчик фиксирует количество и посылает ЭБУ специальную команду для увеличения объема впрыскиваемого горючего. Если автомобиль будет работать или двигаться более равномерно, тогда нужно будет небольшое количество воздуха. Для это и нужен ДМРВ. Он с максимумом точности отмеряет нужные объемы воздуха для работы мотора.

Как проверить ДМРВ

Двигатели внутреннего сгорания могут работать в разных режимах, которые зависят от нескольких факторов: загруженностью самой автомашины, качеством дорожного полотна, нагрузкой на мотор и другими. При этом автомобильному двигателю необходимо работать максимально эффективно, в каждом из таких режимов, что обеспечивается оптимальным соотношением топлива и воздуха в горючей смеси, которая в него подается.

Объём воздуха, используемого для данной смеси, контролируется датчиком массового расхода воздуха (далее везде — ДМРВ). Именно под этот датчик контроллер, отвечающий за управление двигателем, делает расчёт оптимального количества подаваемого бензина.

Поломка ДМРВ провоцирует нестабильность работы двигателя, а потому должна своевременно диагностироваться и устраняться. О том, как проверить ДМРВ на работоспособность, мы далее и поговорим (см. видео «Как проверить ДМРВ на ВАЗ 2108-21099, 2110-2115, Калина, Приора, Гранта» ниже) .

Признаки неисправности ДМРВ

Первичная диагностика работы двигателя, в большинстве случаев, помогает установить проблемы с ДМРВ. В данном случае, настораживающие признаки в работе двигателя будут следующие:

• На приборной панели загорается «чек»;
• Постоянно растёт расход топлива;
• Автомобиль не развивает необходимой скорости;
• Завести ещё неостывший двигатель, после кратковременной остановки, не получается;
• Заметно падает мощность двигателя.

Безусловно, эти пять факторов нельзя сразу считать свидетельствами поломки ДМРВ, однако они являются теми маркерами, которые указывают на необходимость первоочередной проверки именно этого датчика.

Почему ломается ДМРВ?

Чтобы ответить на вопрос о том, почему ломается ДМРВ, вначале необходимо сказать о том, что таких датчиков, на сегодняшний день, насчитывается более 50 различных типов. И каждый из этих типов имеет определённые характеристики и принципы работы, основанные на различных подходах к измерению расхода воздуха.

Каждый из таких датчиков – это достаточно сложная и чувствительная конструкция, изготавливаемая с расчётом на эксплуатацию только в определённой среде. Таким образом, если условия эксплуатации ДМРВ будут сильно отличаться от рекомендуемых, то это может повлиять на работу датчика. Например, если, в результате попадания пыли, загрязнятся отдельные элементы датчика, то его показания могут быть не верными.

Нередко простое загрязнение воздушного фильтра и воздуховода, происходящее из-за попадания в них масла из картера, также приводит к сбою в работе, а это сигнал к тому, что нужно проверить ДМРВ.

Таким образом, в некоторых случаях, достаточно простой чистки датчика, промывки воздуховода и воздушного фильтра, чтобы устранить сбой в работе.

Способы проверки ДМРВ

Диагностика ДМРВ, с помощью которой можно найти его поломку, выполняется четырьмя разными способами.

Способ №1. Отключение датчика от бортового компьютера

ДМВР отключается от бортового компьютера автомобиля, путем отсоединения его разъема. После этого, контроллер, отвечающий за управление мотором, перейдёт в аварийный режим работы. В этом режиме, главным фактором становится то, в каком положении располагается заслонка дросселя (при этом объём поступающего воздуха уже не играет роли). В этот момент, двигатель автомобиля может развивать обороты, превышающие цифру в 1500. Затем нужно проехать небольшое расстояние. Если автомобиль стал ехать быстрее, то требуется замена ДМРВ. Если характер движения автомобиля не изменился, то причина не в поломке ДМРВ, а в чем-то другом.

Способ №2. Проверка на исправном датчике

Проверка на исправном датчике – идеальный вариант убедиться в неисправности или исправности вашего ДМРВ. Ставят его вместо проверяемого датчика, и опять же, если автомобиль начинает ехать более ровно и быстро, то старый ДМРВ нужно будет менять, либо почистить и помыть.

Способ №3. Визуальная диагностика

Визуальная диагностика подразумевает осмотр внутренностей ДМРВ и доступных частей воздуховода. Грязь и масляные пятна – первые признаки возможной неисправности. Поэтому такие следы требуют не только немедленного удаления, но также и устранения причин их появления.

Способ №4. Использование мультиметра

Чтобы проверить ДМРВ, с максимально высокой степенью достоверности, можно сделать измерение напряжения на выходе из датчика, с помощью мультиметра:

• На мультиметре выставляем постоянное напряжение в 2 Вольта;
• Подключаемся к первому и третьему разъёмам ДМРВ (считаем от лобового стекла), с зелёным и жёлтым проводами. Главное здесь — соблюсти нумерацию разъёмов, а цвета проводов бывают и другие;
• Пытаемся завести двигатель (он не заведётся, но сама попытка включения мотора необходима, для измерений мультиметра).
• Оцениваем показания ДМРВ: если они превышают величину в 1.01 Вольта, то ДМРВ нуждается в замене.

Как почистить ДМРВ?

Так как конструкцией ДМРВ не предусмотрены какие-либо ремонтные работы, связанные с разборкой и заменой внутренних деталей, то единственное, что можно сделать – это промыть и почистить его.

Впрочем, далеко не все специалисты рекомендуют делать даже промывку ДМРВ, поскольку иногда это может привести к его полному выходу из строя. Другие же говорят о том, что правильно выполненная промывка может способствовать восстановлению работы датчика. Под «правильной промывкой» здесь подразумеваются работы, без использования жидкостей на основе эфира и ацетона. Также категорически нельзя применять компрессор и чистить ДМРВ ватными палочками. А вот то, что можно применять, так это жидкость, используемую для чистки карбюраторов.

После такой чистки, проверка работы ДМРВ выполняется с помощью мультиметра. Таким образом, вы теперь знаете, как проверить ДМРВ, осталось только применить эту информацию на практике.

Видео: Как проверить ДМРВ на ВАЗ 2108-21099, 2110-2115, Калина, Приора, Гранта

Чистка ДМРВ

Как уже отмечалось ранее, ремонту ДМРВ не подлежит. Но некоторые умельцы умудряются производить его чистку, продлевая таким образом срок службы рассматриваемого контролирующего прибора. Причем некоторые уверяют, что проделывали это неоднократно.

В реальности стоит признать, что шанс на починку достаточно невысокий. Однако если принять к сведению, что стоимость нового датчика довольно высока, а попытка реанимировать старый не требует в общем ничего, кроме времени, то попробовать следует.

Чтобы отчистить ДМРВ, понадобится:

• состав для чистки карбюраторов;
• мягкая кисть;
• отвертка крестовидная.

Датчик разбирают, и прочищают аккуратно внутренность трубки и саму платиновую проволоку. Далее все части необходимо оставить просушиться. За это время снимают дроссель целиком и так же очищают от имеющегося внутри налета. Не следует при этом снимать трос от педали газа. Узел кладут на чистую тряпку и промывают карбюраторной жидкостью. Потребуется еще очистить от загрязнений и регулятор, управляющий холостым ходом, а также прилегающую к нему область. Если удалось не повредить проволоку в ДМРВ, то в итоге проблема на какое-то время утратит остроту

Важно, чтобы датчик не был поврежден механически

Стоит под конец отметить, что для увеличения срока службы датчика, прежде всего, требуется вовремя производить замену воздушного фильтра.

Как проводить диагностику и последующий ремонт датчика ДМРВ

Как проверить датчик массового расхода воздуха? Для этого нет необходимости в специальном оборудовании. Опытный водитель легко определит неисправность в этом датчике на слух.

Какие существуют характерные признаки поломки датчика ДМРВ?

1. Двигатель на холостом ходу работает неустойчиво.
2. Резко упала динамика разгона автомобиля.
3. Если произошла серьезная неисправность, то двигатель заводится с большим трудом или его вообще невозможно завести.

Основная проблема заключается в том, что точно такие же признаки поломки существуют и у прибора по контролю над температурой воздуха, поэтому имеет смысл проверять работу двигателя автомобиля при помощи специальных приборов. Если система функционирует в нормальном режиме, то в том случае стандартная масса воздуха увеличилась или вдруг резко подскочила, то на это сразу отреагирует сигнальный датчик на панели приборов.

Но если вы видите, что приборы не сигнализируют вам о неисправности, а характерная работа двигателя изменилась (и не в лучшую сторону), то необходимо диагностировать двигатель самостоятельно. Ниже приведена пошаговая инструкция, как проверить датчик ДМРВ при помощи мультиметра или АЦП:

1. Надо взять мультиметр и перевести его в режим вольтметра. Выставьте показание на 2 Вольта (диагностика рабочего датчика расхода).
2. Откройте капот и найдите сам датчик. В большинстве случаев к нему будет вести четыре провода. Первый, это сигнал на входе, второй – напряжение на выходе, третий отвечает за заземление прибора, четвертый – подключает датчик к реле.
3. Затем, включите зажигание, но двигатель заводить не надо. Подсоедините мультиметр;
4. Диагностику необходимо проводить так: красный провод от мультиметра присоедините к жёлтому проводу датчика, черный провод подсоедините к зелёному проводу. Желательно при подсоединение проводов применять специальные зажимы – это может повлиять на стабильность сигнала.
5. Следите за показанием мультиметра.

Если требуется ремонт датчика ДМРВ или надо его полностью заменить, то следуйте следующему порядку:

1. Необходимо выключить зажигание автомобиля.
2. Возьмите ключ подходящего размера (чаще всего это ключ на 10) и снимите шланг поступающего воздуха;
3. Выньте прибор, почистите его или замените на новый.

Установка нового датчика происходит в обратном порядке, но надо соблюсти некоторые правила: вначале наденьте на прибор уплотнительное кольцо, затем необходимо проверить уплотнительную юбку и установить датчик ДМРВ в корпус воздушного фильтра.

Удачи на дорогах!!!

Проголосуйте, понравилась ли вам статья?

Очистка датчика

Если вы наблюдаете признаки неисправности ДМРВ, тогда можно попробовать очистить прибор.

К слову, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если у вас он вышел из строя, не спешите его менять. Есть небольшой шанс на восстановления его «здоровья». Для процесса очистки понадобится специальная жидкость, которая применяется для чистки карбюратора. Также пригодятся ключи типа «звездочка». Отвинтите хомут, а также два болта на «10». Снимите патрубок и доставайте датчик. Побрызгайте жидкостью на проволочку и трубку. Работайте с предельной аккуратностью, подождите, пока эта жидкость полностью испарится и оставьте устройство высохнуть.

Пока прибор высыхает, снимите дроссельный узел. Вы увидите налет внутри дроссельного узла. Его нужно убрать с помощью жидкости. Эта грязь является причиной неполадок всей системы. Из-за нее и появляются проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят начинающих на автомобильных форумах.

Тросик газа не снимайте. Положите узел на тряпочку и обработайте особенно грязные участки жидкостью. Не забудьте промыть регулятор холостого хода и пространство под ним.

Проводите такие профилактики регулярно, и ваш автомобиль скажет вам спасибо.

Для чего нужен ДМРВ

Данный контролирующий прибор призван определять объем поступающего воздуха в камеры сгорания силового агрегата. Как известно, без этого двигатель в принципе не сможет работать. Его производитель установил недалеко от фильтра воздушного.

В двигатель поступает во время его работы 1 часть бензина и 14 частей воздуха. В результате образуется наиболее оптимальная по составу смесь, позволяющая работать силовой установке максимально эффективно.

Если эта пропорция по той или иной причине не соблюдается, начинает происходить:

• чрезмерный расход бензина;
• падение мощности.

В зависимости от того, насколько сильно водитель авто давит на акселератор, интенсивнее подается и воздух. Со своей стороны, ДМРВ измеряет поступающие его объемы, и данные направляются в бортовой компьютер. Последний сообразно регулирует и приток бензина.

Что в итоге

 Как видно, если есть признаки неполадок и появились первые симптомы ДМВР ВАЗ 2114 или другого автомобиля, следует как можно быстрее проверить устройство на предмет возможной поломки. При этом можно выполнить быструю диагностику датчика расхода воздуха мультиметром в условиях обычного гаража.

По этой причине необходимо выполнять регулярные проверки ЭСУД, сканировать ошибки, а также обращать внимание на любые сбои и симптомы неисправностей датчиков электронной системы управления двигателем
(ДПДЗ, ДПКВ и т.д.). https://www.youtube.com/embed/jAYyzF8Cs54
