Что означают цифры и буквы на автомобильных шинах? 8 основных маркировочных обозначений

Какие страны с левосторонним движением?

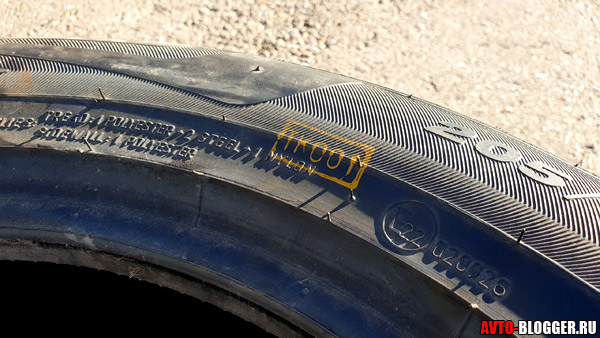

Белый круг и желтый квадрат

Эти цветные метки наносятся не на все шины, а зачастую только на Российские или Китайские варианты. Представляет из себя – «белый круг» или «желтый квадрат» бывают и зеленого цвета (внутри надписи, если отечественного производства «ОТК» или «TK», бывает просто числовое обозначение).

Что это означает? Да банально контроль качества, когда шина произвелась она проходит определенные испытания и визуальный осмотр. Если все хорошо, наносят этот штамп. У Китайских производителей зачастую похожая схема.

Кстати может быть нанесено не только белой, но и желтой, синей, зеленой или красной краской. Это также знак проверки резины, что-то типа нашего штампа «ОТК». Означает, что проверка покрышки произведена и она соответствует качеству. А вот число в этой отметке означает конкретную смену – контролера, который ответственен за качество.

Нужно отметить, что для конечного потребителя этот знак не несет никакой смысловой нагрузки, конечно если продукт в том качестве в котором нужно! В противном случае можно найти проверяющего по этому обозначению и судиться с производителем.

Стоит отметить, что некоторые зарубежные производители (из Японии, Европы и т.д.) могут не наносить такие штампы.

Дата изготовления

Дата изготовления изделия имеет большое значение в момент приобретения покрышек, бывших в употреблении. Если вы при осмотре шин заметили, что их возраст более 2 лет, следует тщательно изучить их на предмет наличия порезов, проколов, грыж и потёртостей

Также важно обратить внимание на «засушенность» резины: резина, которая хранилась в тепле под солнечными лучами, может сильно затвердеть, и в случае приобритения таких покрышек вы будете управлять автомобилем на «пластмассовых» колёсах. Итак, существует два варианта обозначения даты изготовления:

• Шины, изготовленные после 2000 года. 4-значное число, означающее неделю (первые 2 цифры) и год (последние 2 цифры) выпуска изделия. Обычно эти данные обведены овалом и расположены на внутренней боковине.
• Шины, выпущенные до 2000 года. Трехзначное число также указывает на неделю и год выпуска, но год выпуска расшифровывается несколько иным способом. Если после правой цифры отсутствует пробел, значит, резина была выпущена в 80-х годах прошлого столетия. Пробел же свидетельствует о том, что резина была выпущена в период с 1990 по 1999 год. И, именно последняя цифра означает в каком именно году в пределах указанного десятилетия изделие было произведено. Например, маркировка шин *135* указывает на апрель 1985 года, а маркировка *135_* указывает на тот же месяц 1995 года.

Тип резины: камерная и бескамерная

Современные покрышки в основном бескамерного типа, но на дорогах все еще можно встретить варианты с камерами, преимуществом которых является их невысокая стоимость (от 12 долларов) (цена актуальна на 22.10.18).

• Бескамерные обозначаются как TL (Tubeless). Они сохраняют воздух внутри за счет плотного прилегания края резины к ободу и специального эластичного слоя.
• Камерные маркируются буквами TT (TubeType). Они состоят из двух частей: покрышки и внутренней камеры из тонкой резины, которая держит воздух.

Обозначение бескамерной резины

По сравнению с бескамерной резиной, камерные варианты проигрывают в показателях скорости, надежности и безопасности.

Место указания типоразмера и его расшифровка

В маркировке шин есть обязательные и необязательные обозначения. Так, на каждой покрышке будет указана компания-производитель, марка самой резины и типоразмер шин. Обозначение из трех цифр на покрышках обозначает размерность диска в дюймах, ширину резины и высоту профиля. Цифры расположены на внешней стороне. Мы имеем колесо с параметрами, например, 195 60 R16. Это значит, что перед нами находится резина, шириной протектора 195 мм. Второе число является соотношением высоты рисунка к ширине. Чем больше этот параметр, тем более «зацепистой» будет резина. Обычно эту величину называют показателем профиля. Третья цифра является показателем внутреннего диаметра шины в дюймах. Вообще, распространенной ошибкой является то, что автомобилисты приобретают колеса, не обращая внимания на некоторые данные по изменению внешних параметров. К примеру, размер 185 65 r15 будет отличаться по высоте от 210 65 r15 при одинаковом посадочном диаметре. Отношение профиля к ширине в нашем случае может помешать установке авторезины на машину

Данный фактор стоит понимать и принимать во внимание. А правильно рассчитать размеры шин поможет специальный калькулятор

Установка дефлектора и включение обдува потоками холодного воздуха в лицо

Каждый водитель желает, чтобы во время движения в жару потоки холодного воздуха дули прямо на него, отдавая всю прохладу от кондиционера. Это неэффективно. Продуктивность распределения воздушных потоков по салону таким образом нарушается.

Верное направление потока воздуха играет немаловажную роль

Для равномерного распределения прохлады внутри разогретого на солнце автомобиля рекомендуется направлять дефлекторы воздуховодов вверх. Благодаря этому температура в салоне будет снижаться намного быстрее и качественнее. Свежий воздух распространится равномерно по всему салону.

Расшифровка маркировки шин

Резина для колес автомобиля обозначается условными знаками, буквами и цифрами, изображенными на боковой поверхности. Маркировка содержит наиболее всестороннюю и подробную информацию о резине, дает возможность определения ее технических параметров и свойств, делает более простым и быстрым выбор резины для покупателя. Маркировка бывает североамериканской, европейской, австралийской и японской. На рынке шинной продукции в нашей стране применяется маркировка, разработанная еще в старое время.

При владении некоторыми знаниями и опытом владелец автомобиля быстро расшифрует любую маркировку, изображенную заводом изготовителем, а также узнает, для какого сезона рассчитана покрышка, вид конструкции, установочный размер и т. д.

Основная маркировка

Для примера можно расшифровать маркировку европейской шины. Рассмотрим шину Cordiant Sport 3 225 / 65 R17 106 H.

• Cordiant означает фирму изготовитель. Эта фирма является лидирующей среди производителей шинной продукции в Европе. Она производит покрышки под разными марками: TyRex, Cordiant Professional, Cordiant.
• Sport 3 – означает, что шины летние, имеющие асимметричный протектор и спортивный вид. Они разработаны именно для энергичных и активных водителей. Сильной стороной этих покрышек является большая сопротивляемость для аквапланирования.
• 225 – размер ширины покрышки  в миллиметрах.​
• 65 – отношение высоты шины к ее ширине. Этот параметр указывается в %. Высота резины измеряется от обода до края шины. Если умножить ширину 225 на 65%, то получится 146 мм — высота профиля.
• Буква R означает, что покрышка является радиальным типом. Основной особенностью конструкции является расположение кордовых нитей без перехлеста, так как они имеют направление от одного борта к другому.
• 17 означает посадочный размер диаметра диска колеса. Он указывается в дюймах.
• 106 – означает индекс наибольшей грузоподъемности и состоит из нескольких цифр. Чем выше этот параметр, тем больше допускается нагрузка для этой модели шины. В рассматриваемом случае число 106 означает наибольшую нагрузку 950 кг. Этот параметр имеет большое значение для грузовых автомобилей, так как резина для легковых машин производится с большим запасом.
• Н – индекс скорости, он означает допустимую наибольшую скорость, которую способна выдержать автомобильная покрышка при обычной нагрузке, с сохранением эксплуатационных характеристик. Индекс скорости определяется на основе испытаний завода изготовителя, и указывается на латинском языке. Каждая латинская буква означает свою величину скорости. Например, Н – допустимая скорость не выше 210 км в час. Если нет никакого обозначения, то наибольшая скорость разрешена не выше 110 км в час. Автомобильные покрышки для спортивных версий автомобилей имеют в маркировке буквы W и Y, означающие соответственно скорости 270 и 300 км в час.

Такими параметрами маркируются шины. Но иногда встречаются другие обозначения, которые рассмотрим более подробно ниже.

Через какой интервал осуществлять замену масла DSG7?

Учитывая то, что производитель считает эту трансмиссию необслуживаемой, официальные рекомендации о пробеге или периоде, по прошествии которого потребуется новая смазка, отсутствуют. В такой ситуации лучше обратиться к опыту и советам обладателей автомобилей с DSG.

Поискав информацию на форумах владельцев этих машин, можно найти разные точки зрения. Кто-то говорит об отсутствии необходимости замены, поскольку в конструкции применено сцепление сухого типа, другие настаивают на обновлении масла едва ли не параллельно с моторным. Однако большинство опытных пользователей указывают на необходимость обслуживать КПП каждые 30 или 40 тыс. км пробега.

Дополнительные надписи на боковине шины

На многих легковых шинах помимо обозначения модели и типа протектора присутствует дополнительная маркировка:

• буква R свидетельствует о том, что резина радиальной конструкции — более старые модели обозначаются другими буквами;
• присутствие слова steel в конструкции означает наличие металлокорда;
• E в окружности свидетельствует о соответствии европейским требованиям ece;
• Aqua – шины, с улучшенным поведениям на мокром асфальте и в условиях aquatred aquacontact rain;
• TL (TubeLess) — бескамерная шина, при отсутствии данной маркировки обязательно наличие камеры;
• Outside – внешняя сторона установки. Отличается от внутренних сторон при ассиметричном протекторе. Поможет разобраться, какая сторона должна быть снаружи при установке комплекта резины на авто;
• DOT — соответствие требованиям безопасности стран стандартизации;
• Rotation — наносится на комплекты с направленным рисунком. Колеса должны вращаться в направлении, указанном стрелкой;
• Treadwear – показатель износостойкости. На многих шинах маркировка износа выполняется в виде выполняется в виде канавок. Повышенное количество слоев обозначается буквой С;
• RF (RunFlat) – резина с усиленным кордом. Способна приехать более 80 км при самом низком давлении – 0 атмосфер. Известны случаи, когда оба пробитых колеса неплохо держали дорогу на скоростях до 80-ти км/ч.

Сезонность

Также стоит понимать, что означают сезонные значки на колесах.

• Winter – обозначение зимних шин. Отличается мягким составом резины, а некоторые покрышки снабжены шипами, высотой 1,6 мм, обеспечивающими лучший зацеп на обледенелой дороге;
• значки M+S встречаются на многих зимних и летних комплектах. Данная маркировка обозначает Mud+Snow. Покрышки имеют выраженный рисунок и способны хорошо вести себя в условиях непогоды. Однако универсальная резина ведет себя хуже профильных комплектов.

Дата изготовления

Рядом с местом типоразмера колес присутствуют еще четыре цифры, обозначающие дату изготовления комплекта. Прочитать ее довольно просто, если вы разбираетесь в календаре. Первые две цифры – порядковый номер недели, а вторые – год производства. То есть номер 4215 говорит о том, что комплект произведен на 42-й неделе 2015-го года.

Допустимые нагрузки

Еще несколько слов о том, как читать индекс допустимой нагрузки. Для достижения максимального значения давление должно быть тоже максимальным. Обозначение приводится в фунтах на квадратный дюйм и обозначается как Max Pressure на боковине покрышки.

Индикатор износа шины

Расположение индикатора износа может быть указано на боковой поверхности шины небольшой надписью TWI, треугольником или каким-нибудь другим значком. Сам же индикатор обычно представляет собой перемычку в канавке между протекторами. Когда протектор стирается и его высота уменьшается до высоты индикатора, это означает, что шину пора менять. Также на шине может присутствовать индикатор в виде капли. Когда эта капля стирается, шина перестаёт сопротивляться аквапланированию.

У зимней резины есть дополнительный индикатор — снежинка. Зимний индикатор выше «летнего» и, когда протектор стирается до «зимнего» индикатора, сопротивление зимней резины скольжению по льду и снегу полностью исчезает, и её пора менять. Ну или можно «докатать» как летнюю. Некоторые производители оснащают свои шины цифровым индикатором, который выполняется в виде цифры на шине. Как только у летних шин цифра стирается до 1,6 мм, а у зимних – до 4 мм (минимальной высоты рисунка протектора), шины пора менять.

Определение года выпуска шины

Умение определить год выпуска резины крайне важно для автовладельца, так как срок годности шин ограничен периодом 4-11 лет. Его длительность зависит от правильности хранения скатов

Дата производства указывается в виде четырех цифр. В овальном штампе на боковине шины. Первые две цифры означают неделю изготовления, а последние — год.

Цифры

Расшифровка

В сети есть специальные сервисы, которые упрощают расшифровку.

Сервис по расшифровке

Трехзначный код говорит о том, что шина произведена до 2000 года. Если между * и цифрой есть пробел, то шина из 90-х. В противном случае резина из 80-х.

Где находится на шине информация о дате ее изготовления?

Каждая автопокрышка имеет сбоку маркировку с цифрами внутри. Их может быть три или четыре. Первый вариант говорит о том, что шина была выпущена до двухтысячного года, а второй – о том, что позже. Такая маркировка является обязательной, как и ее установленная форма. Это касается всех автопокрышек всех производителей, ориентированных на тот рынок, где сертификация DOT является обязательной.

Расшифровка четырехзначной маркировки такова:

• первые две цифры означают неделю
• вторые две – год выпуска шины

Поэтому если вы видите в овальном клейме 1208, это значит, что автопокрышка выпущена в марте 2008-го. Устаревшая маркировка более запутана. Дело в том, что в трехзначной маркировке год указан одной цифрой, и поэтому, например, девятка в конце кода может говорить о двух вариантах выпуска авторезины (1999 и 1989).

Есть некий малозаметный нюанс, позволяющий все-таки разобраться с этой путаницей в датах. Это присутствие пробела (или треугольника) после цифр. Наличие пробела говорит о 1999-м, а отсутствие – о 1989-м. Эта особенность говорит о том, что раньше производители не рассчитывали на то, что их продукция может на такое время «зависнуть» где-то на складах или в торговых точках.

Новый вариант кодировки более удобен и понятен. Иногда перед цифрами могут стоять английские буквы, но так как они не относятся к дате выпуска шин, поэтому среднестатистический водитель может не обращать на них внимания. Вот мы и выяснили, что если знать, то ничего сложного в определении даты производства нет.

Таблица индексов нагрузки

Идентификатор максимальной нагрузки показывает предельную грузоподъемность шин. Находится этот параметр перед показателем разрешенной скорости.

Максимальное давление в шине

Маркировка MAX PRESSURE (сам надпись может и отсутствовать, а стоять только цифры) указывает на максимальное давление, которое шина может выдержать. У этой шины максимальное давление составляет 350 kPa (килопаскаль). В переводе на атмосферы это будет 3,5 атмосфер (по курсу 100 kPa = 1 атмосфера). Также давление бывает указано в PSI (фунт на квадратный дюйм). Для перевода PSI в атмосферы можно посмотреть в специальную таблицу:

Обратите внимание, что на шине указывается не рекомендуемое давление, а максимальное, которое шина может выдержать!

Что обозначают другие буквы, цифры и пиктограммы на шине

На боковинах можно найти расширенную информацию о характеристиках и назначении шины.

Буквы «M+S» или «M&S» означают грязь и снег. Так маркируются зимние или всесезонные шины. Чтобы точно определиться, нужно смотреть дополнительные пиктограммы.

Пиктограмма «снежинка» — зимние шины, рисунок «зонтика» — покрышка для езды по мокрому асфальту.

Надпись «ALLSEASON» — всесезонка. Или «Aw» — покрышка для любой погоды.

Outside или Inside – наружная или внутренняя сторона соответственно. Эта информация пригодится при монтаже на диск. Значит рисунок протектора не симметричный, он должен быть направлен в определенную сторону по расчетам производителя.

«Rotation» с нарисованной стрелкой – направление движения колеса. Даже если рисунок шины симметричный, но на боковине есть указатель движения, то ее нужно монтировать именно в том направлении, в каком указана стрелка. Это обязательное условие, в противном случае покрышка не будет справляться со своими задачами и срок ее эксплуатации сильно сократиться.

«RunFlat», «RCS» — шины с технологией РанФлэт. Это значит, что конструкция рассчитана на езду при полностью спущенной покрышке со скоростью не более 80 км/ч на расстояние до 150 км. Это пригодится, если в доге получили прокол, чтобы доехать до шиномонтажа. Если такой маркировки на боковой стороне нет, значит, она не рассчитана на такие нагрузки. При эксплуатации ее с минимальным давлением в шине на дальние расстояния может повредиться корт, ее придется выбросить. В таком случае только демонтаж с колеса и установка «докатки» или запаски.

«Tubeless» или «Tube Type». В первом случае безкамерка, во втором – использование камеры обязательно.

«Max Pressure» — максимальное давление в шинах, «Max Load» — максимальная нагрузка на покрышку, соответствует маркировке в типоразмере, о которой говорилось выше. В некоторых случаях она может не указываться.

«Temperature A» — класс температурной стойкости резины шины на больших скоростях. Существует три класса: «A, B, C» — по ухудшению термостойкости, класс А – наилучший показатель на испытательном стенде.

«Traction». Тоже имеет три класса «A,B,C» — эффективность торможения на влажном покрытии. Как и с термостойкостью, в этой маркировке класс А имеет лучшие показатели при тестах.

«TWI» или пиктограмма «треугольник» — означает местоположение индикаторов износа на протекторе шины. Подробно про индикаторы и как самостоятельно определить глубину рисунка протектора, мы рассматривали в прошлых статьях.

«Reinforced» — усиленный тип шины. Число нитей корта больше на 6 слоев, в сравнении с классическим образцом. Вместо этой надписи могут быть аббревиатуры «RF» в обозначении типоразмера покрышки. Например: 175/70 R13RF или 175/70 R13C. Последняя маркировка с буквой «С» обозначает, что количество слоев корта увеличено на 8, еще более крепкая.

Это еще не все обозначения, которые можно встретить на покрышке. Мы рассмотрели самые основные маркировочные данные. На боковинах могут наносить страну изготовителя, по какой лицензии произведена шина. Цифровая маркировка завода-изготовителя.

Что означают буквы на шинах в индексе скорости

Коэффициент скорости — это предельная скорость езды, которую может выдержать автошина.

Индекс скорости (ИС), указанный на автопокрышке, означает разрешенную максимальную скоростную нагрузку. Эти данные написаны сразу после индекса нагрузки.

Чем выше коэффициент скорости, тем быстрее можно ездить на автомобиле. К примеру, ИС, промаркированный буквой «Н», обозначает максимальную скорость до 210 км/ч.

Указанные производителем данные об ИС автошины говорят о гарантированной стабильной непрерывной работе покрышек с обозначенной скоростью (в течение многих часов).

Наименование ИС в буквах смотрите в таблице ниже:

Основные маркировки

Как вы знаете, на боковых поверхностях шин маркировка имеет множество параметров. К основным параметрам, обязательно включаемым в обозначение маркировки включает в себя:

• производитель (название фирмы);
• модель покрышки и торговая марка (производитель может иметь много торговых марок);
• размер шины;
• индекс максимальной нагрузки;
• индекс скорости;
• назначение;
• уровень защиты;
• сезон (зима, лето, всесезонная);
• дополнительная информация.

Рассмотрим подробнее, что включает в себя каждые перечисленные выше пункты:

• Производитель. Обозначается большими буквами. В настоящее время существуют огромное количество производителей качественных автомобильных шин.
• Модели и торговая марка. Производители для покрышек для машин могут иметь много торговых марок.
• Размер покрышки. Это самое основное, что нужно знать при выборе покрышек. Возьмем в качестве примера такой шифр в маркировке — 195 / 60 R 14. Первое число 195 — это ширина профиля шины в миллиметрах, то есть это расстояние между внешними границами боковых граней накаченного колеса, но без учета защитных поясов. Второе число, которое после дроби, 60 — это отношение высоты профиля к его ширине в процентах. В примере данного обозначения получается 195 * 0,6 = 117 мм. Латинская буква R означает, что шина радиального типа (Radial). Еще диагональный тип покрышки, но сейчас используют почти все шины радиального типа. И, что касается последнего числа в данном обозначении, то есть 14, он обозначает посадочный диаметр, то есть диаметр диска в дюймах. Есть шифры в маркировке, где после обозначения посадочного диаметра указывается буква С (comercial), которая говорит о том, что шина имеет дополнительные слои. Такие шины можно использовать для небольших грузовиков, джипов, микроавтобусов, фургонов. В последние годы индекс грузоподъемности обозначают двумя числами, первая из которых дает информацию о том, какую нагрузку можно использовать для одного колеса, вторая — для сдвоенных колес.

Есть модели покрышек, на которых в маркировке не обозначается соотношение шириной и высотой профиля в процентах. Если нет обозначения, то необходимо знать, что соотношение находится от 0,8 до 0,82. Если значение меньше 0.8, то оно всегда указывается на шине с шагом 0.05.

Пример обозначения маркировки шин в США

35/12.5 R15 113Q расшифровывается маркировка следующим образом:

1. Внешний диаметр шины в дюймах — 35.
2. Номинальная ширина в дюймах — 12,5.

Все остальные параметры расшифровываются также, как было рассмотрено на примере выше. Основное отличие — это первые два параметра, которые в США измеряются в дюймах, а в России и СНГ — в миллиметрах.

* — рекомендуемый профиль обода для данной покрышки.

Индекс максимально допустимой нагрузки (Load Index)

Индекс максимальной нагрузки — это максимальная масса, которую может выдержать шина. В маркировке цифры не показывают конкретную массу, это шифр. Примерный расчет будет такой: полную массу транспортного средства делим на 4 и получаем максимально допустимую массу на покрышку колеса. В маркировке шин индекс нагрузки указывается сразу после обозначения размера.

Для легковых автомашин — зная индекс нагрузки, необходимо придерживаться правила, чтобы не нагружать массу автомобиля до того, как нагрузка станет больше 80% от допустимой нагрузки на шину.

Для внедорожников — не более 70%.

Выводы

Как вы видите, при подборе покрышек на авто их производитель указывает большое количество информации. Это делается для того, чтобы сделать выбор максимально взвешенным и точным. На практике могут использоваться не только цифры, но и метки, точки, различные полоски.

Изготовитель автомобиля может сильно ограничивать технические параметры шины, которую можно установить. Неправильно сделанная покупка может привести к серьезным последствиям. Так, например, это грозит ухудшением управляемости авто, увеличением расхода топлива в любой зоне (в городе и на трассе), неоправданным тратам на покупку.

https://youtube.com/watch?v=l6mGI55GXQk

Информация о маркировках и цветных обозначениях изложенная выше, позволит вам принять максимально правильное решение!
